Способ прочностных испытаний пленочных полимерных материалов
Похожие патенты | МПК / Метки | Текст | Заявка | Код ссылки
Текст

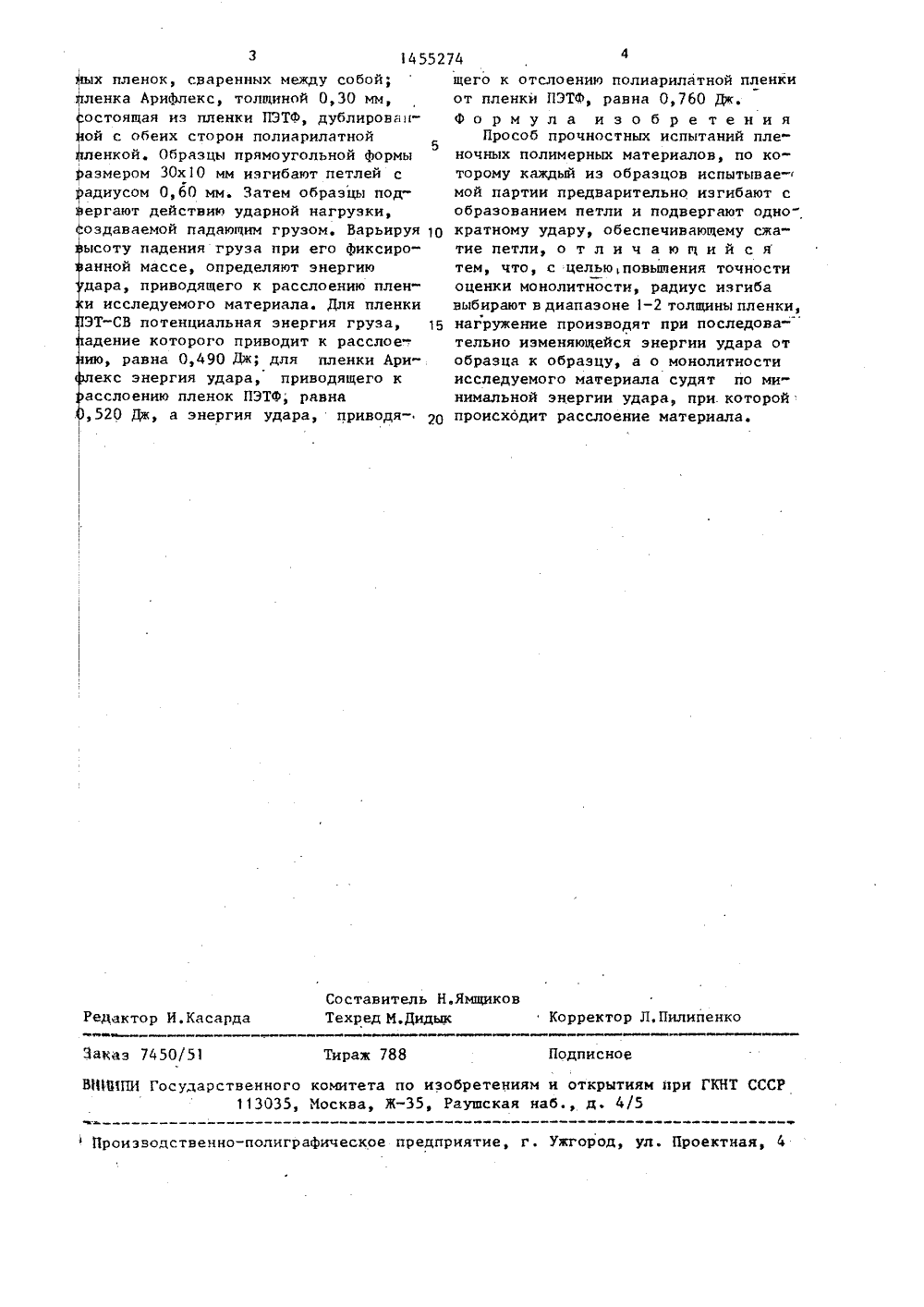

(19 ТВЕННЫЙ КОМИТЕТЕТЕНИЯМ И ОТНРЫТИЯМСССР ГОСУД ПО ИЗО ПРИ ГКН САНИЕ ИЗОБРЕТЕНИРСНОМУ СВИДЕТЕЛЬСТВУ НАВ И. я к исследоваоси в материалов остных испыт ых материалов. повышение точи. артииичем петли, диапаз неот о мате ают де чив аюедуемо подвер например, пад ще щи жат пет грузом. Нагружениательно и сле- удара роизводят приняющейся энерг(71) Всесоюзный научно-исследователь ский институт электромеханики (72) Ф.И.Губерман, Г.П.Сафонов, И.Ю.Кораблина и И.Я.Калунов (53) 620,178.74(088.8). Резниковский М.М., Лукомская А. Механические испытания каучука и резины. М,: Химия, 1968, с,409-414. (54) СПОСОБ ПРОЧНОСТНЫХ ИС 11 ЫТАНИИ ПЛЕНОЧНЫХ ПОЛИМЕРНЫХ МАТЕРИАЛОВ (57) Изобретение относится к иссле дованию прочностных свойств материалов, Целью изобретения является оценка монолитности пленочных полиме Изобретение отн нию прочностных свойс именно к способам проЪний пленочных полимерЦель изобретения - ности оценки монолиты Способ осуществляется сле образом,Каждый образец испытываемой изгибают с образованием радиус изгиба выбирают в одной до двух толщин иссл риала, Изогнутый образец ствию однократного удара,обесп ных материалов. Каждый из образцовиспытываемой партии предварительноизгибают с образованием петли и подвергают однократному удару, обеспечивающему сжатие петли. Радиус изгиба выбирают в диапазоне 1-2 толщиныисследуемой пленки. Нагружение произ-.водят при последовательно изменяющейся энергии удара, а о монолитности .материала судят по минимальной энер"гии удара, при которой происходитрасслоение материала. Осуществлениеиспытаний при последовательном изменении энергии удара при фиксированномрадиусе изгиба образца в диапазоне1-2 толщин исследуемой пленки позво;ляет оценивать монолитность по минимальной энергии удара, при которойпроисходит расслоениеобразца,(высоте падающего груза), а о монолитности исследуемого материала судят по минимальной энергии удара, при которой происходит расслоение материала, Выбор радиуса изгиба образца в интервале 1-2 толщин исследуемой пленки увеличивает долю энергии удара, идущей на разрушение, а осуществление испытаний на партии образцов при последовательном изменении энергии удара при фиксированном радиусе изгиба образцов позволяет оценивать монолитность по минимальной энергии удара, при которой происходит расслоение образца.П р и м е р.Испытываются пленочный материал ПЭТ-СВ толщиной 0,35 мм, со стоящий из двух полиэтилентерфталат5274 Составитель Н.ЯмщиковТехред М,Дидык Корректор Л.Пилипенко Редактор И.Касарда Подписное Заказ 7450/51 Тираж 788 ЮП 1 ИПИ Государственного комитета по изобретениям и открытиям при ГКНТ СССР 113035, Москва, Ж, Раушская наб., д, 4/5Производственно-полиграфическое предприятие, г. Ужгород, ул. Проектная, 4 з 145 щх пленок, сваренных между собой; ленка Арифлекс, толщиной 0,30 мм, остоящая из пленки ПЭТФ, дублировапой с обеих сторон полиарилатной ленкой. Образцы прямоугольной формы фазмером 30 х 10 мм нагибают петлей с радиусом 0,60 мм. Затем образцы подвергают действию ударной нагрузки, создаваемой падающим грузом. Варьируя ысоту падения груза при его фиксироанной массе, определяют энергию дара, приводящего к расслоению плени исследуемого материала. Для пленки ЭТ-СВ потенциальная энергия груза, адение которого приводит к расслоеию, равна 0,490 Дж; для пленки Ариекс энергия удара, приводящего к асслоению пленок ПЭТФ, равна ,520 Дж, а энергия удара, приводящего к отслоению полиарилатной пленки от пленки ПЭТФ, равна 0,760 Дж.Формула изобретения 5Прособ прочностных испытаний пленочных полимерных материалов, по которому каждый из образцов испытываемой партии предварительно изгибают с образованием петли и подвергают одно кратному удару, обеспечивающему сжатие петли, о т л и ч а ю щ и й с я тем, что, с цельюповыщения точности оценки монолитности, радиус изгиба выбирают в диапазоне 1-2 толщины пленки, 15 нагружение производят при последовательно изменяющейся энергии удара от образца к образцу, а о монолитности исследуемого материала судят по минимальной энергии удара, при. которой 20 происхбдит расслоение материала.
СмотретьЗаявка
4082664, 07.07.1986
ВСЕСОЮЗНЫЙ НАУЧНО-ИССЛЕДОВАТЕЛЬСКИЙ ИНСТИТУТ ЭЛЕКТРОМЕХАНИКИ
ГУБЕРМАН ФЕЛИКС ИЛЬИЧ, САФОНОВ ГЕОРГИЙ ПЕТРОВИЧ, КОРАБЛИНА ИРИНА ЮРЬЕВНА, КАПЛУНОВ ИОСИФ ЯКОВЛЕВИЧ
МПК / Метки
МПК: G01N 3/20, G01N 3/303
Метки: испытаний, пленочных, полимерных, прочностных
Опубликовано: 30.01.1989
Код ссылки
<a href="https://patents.su/2-1455274-sposob-prochnostnykh-ispytanijj-plenochnykh-polimernykh-materialov.html" target="_blank" rel="follow" title="База патентов СССР">Способ прочностных испытаний пленочных полимерных материалов</a>
Способ изготовления тонких ферромагнитных пленок с прямоугольной петлей гистерезиса
Номер патента: 139029
Опубликовано: 01.01.1961
Автор: Рабкин
МПК: C23C 16/16
Метки: гистерезиса, петлей, пленок, прямоугольной, тонких, ферромагнитных
...пластмассы. Затем надевается колпак 2 и с помощью вакуумного насоса из рабочего пространства камеры откачпвается воздух, С помощью катушки Гельмгольца 5 в камере создается однородное магнитное поле, направленное вдоль поверхности подложки 8, С помощью электроплитки 8 смесь карбонилов в сосуде 7 нагревается до получения давления паров карбонилов, близкого к атмосферному. С помощью плитки 4 подложка 8 нагревается до нужной температуры.139029При соприкосновении с горячей подложкой пары карбонилов разлагаются на металл и окись углерода. Количество смеси карбонилов, температура их нагрева, а также температура подложки 8 выбираются та. ким образом, чтобы получался однородный слой пленки заданной толщины - от 200 до 2000 ангстрем....
Образец для испытаний горных пород на трехточечный изгиб
Номер патента: 1241095
Опубликовано: 30.06.1986
Авторы: Ворончихин, Хопунов
МПК: G01N 3/20
Метки: горных, изгиб, испытаний, образец, пород, трехточечный
...по форме и по глу. - бине, при отношении расстояния между надрезами к толщине образца в точке нанесения надреза, равном (1,7-2, 1)Ь. Испытания образцов проводились на установке на трехточечный изгиб с цилиндрическими опорами ф 5 мм, расстояние между опорами составило 24 мм, а отношение расстояния между опорами к толщине образца было принято ми 41095 известного и предлагаемого образцовприведены в таблице. 2нимально возможным для большинствагорных пород и равнялось трем,Для получения достоверных результатов измерения при ограниченномобъеме материала, как правило, идутпо пути уменьшения размеров образцов,но структурно-текстурные особенностипород (зернистость, трещиноватостьи др,), а также особенности метода10 испытания существенно...
Установка для прочностных испытаний группы образцов материалов
Номер патента: 1286934
Опубликовано: 30.01.1987
Автор: Лодус
МПК: E21C 39/00, G01N 3/10
Метки: группы, испытаний, образцов, прочностных
...на данном образце, и открывают соответствующий вентиль, сообщающий полость гидроцилиндра со сливной магистралью 13. Например, при необходи мости снизить растягивающую нагрузку на образце 23 открывают вентиль 18, при этом происходит падение растягивающей нагрузки и соответствующее падение нагрузки на образцах 24 и 25. 40 При открытии вентиля 19 происходит прирост растягивающей нагрузки на образце 23 за счет снижения давления в нижней полости гидроцилиндра 6 и прирост сжимающей нагрузки на образцах 45 24 и 25. Регистрируют изменения на испытуемых образцах 23-25, при закрытых вентилях 18 и 21 восстанавливают ответствующю 1 Образом подбирая известные конструкции захватов 22.Для проведения пригрузки со стороны накопителя энергии при...
Способ определения прочностных свойств керамического образца
Номер патента: 905713
Опубликовано: 15.02.1982
Автор: Перевощиков
МПК: G01N 3/20
Метки: керамического, образца, прочностных, свойств
...прокалки керамическойформы, пропитанной модельным составом исодержащей органику связующего, т.к. внутренняя.поверхность формы прокаливается вусловиях окружающей ее атмосферы продук- .тов возгонки и газообразующих модельногосостава и органики связующего, а наружнаяповерхность прокаливается в условиях атмосферы печи (Керамическая форма имеет формусосуда). Способ осуществляется с помощьюустройства, которое схематично изображенона чертеже.Устройство содержит разъемную нагревательную печь 1, в которой на призмах 2 не-подвижного захвата 3 расположен испытываемый образец (пластина) 4, внутренняя поверхность которого закрыта муфелем 5, которыйвыполнен из одного с образцон материала,Через отверстие в муфеле подведен к пластине 4 нож 6...
Установка для прочностных испытаний группы образцов
Номер патента: 1436007
Опубликовано: 07.11.1988
Автор: Лодус
МПК: G01N 3/36
Метки: группы, испытаний, образцов, прочностных
...через вентиль. 2 ил,2ществляется через ролики 18, а угол наклона шайбы 12 регулируется винтом 19, Шайба 12 связана с приводом 1 вращения через муфту 20. Привод перемещения граверсы 3 выполнен в виде винта 21, установленного в основании 1 и связанного через гайку 22 и муфту 23 с приводом 11 вращения. Поджатие пружин 10 накопителя энергии произволится винтами 24.Установка работает следующим образом.Включают привод 11 вращения и через муфту 20 осуществляют вращение шайбы 12. Через муфту 23 вращают гайку 22 и перемещением винта 21 через пружины 10 накопителя энергии перемещают подвижную траверсу 3 вместе с размещенными на ней гидроцилиндрами 5. Перемещение подвижной траверсы 3 сопровождается увеличением общеи нагрузки на образцах 7....
Предыдущий патент: Разрывная машина для термомеханических испытаний
Следующий патент: Способ определения предела выносливости материала
Случайный патент: Скрепер
