Способ изготовления полых рифленых листов
Похожие патенты | МПК / Метки | Текст | Заявка | Код ссылки
Номер патента: 1447436
Авторы: Лиханский, Поляков, Рождественский
Текст

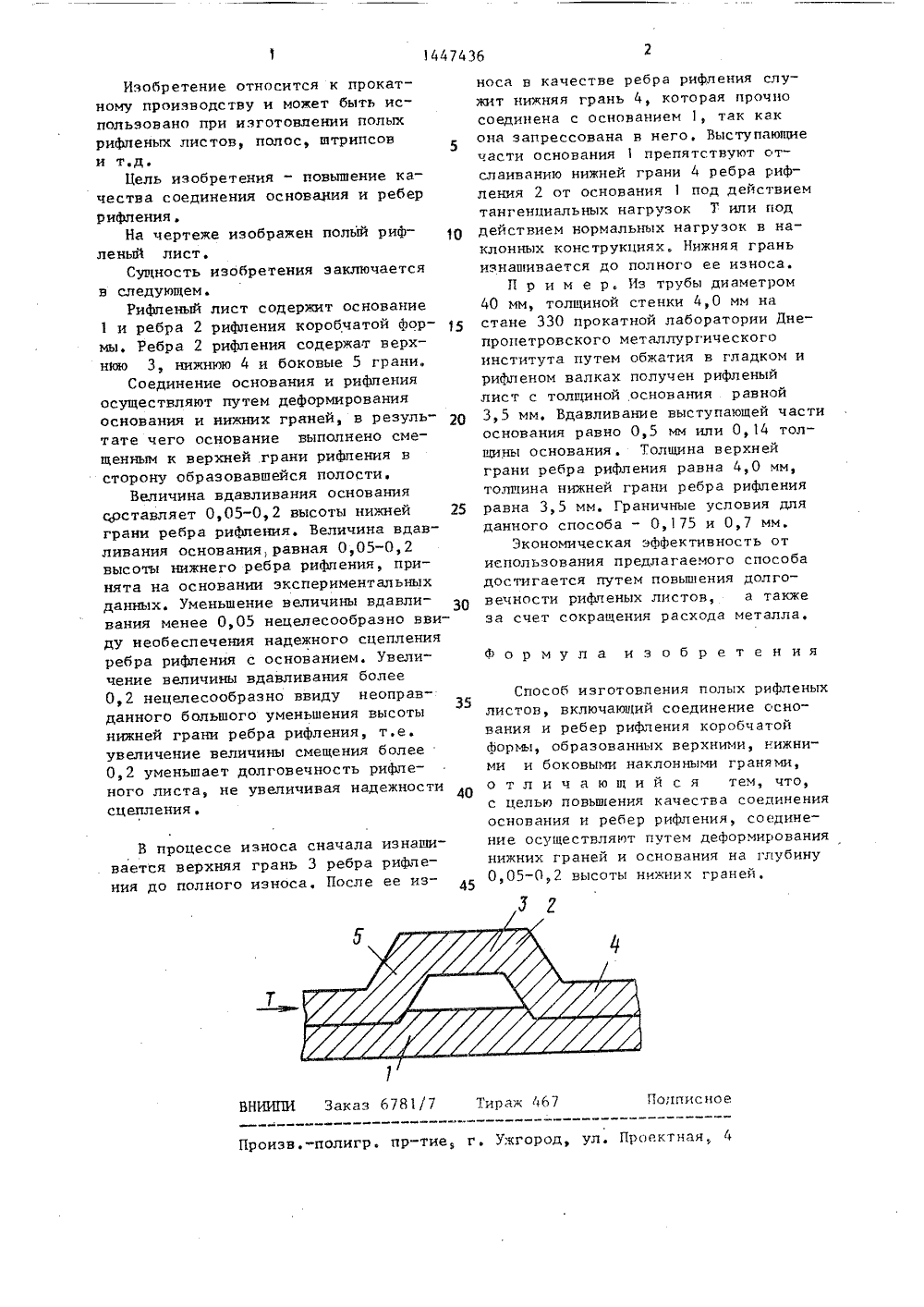

СОЮЗ СОВЕТСНИХСОЦИАЛИСТИЧЕЬ(РЕСПУБЛИН 09) (1) А 1 В 21 В 1/2 БРЕТЕНИ ТЕЛЬСТВУ ГОСУДАРСТВЕННЫЙ КОМИТЕТПО ИЗОБРЕТЕНИЯМ И ОТНЯТИЯПРИ ГКНТ СССР ОПИСАНИ АВТОРСКОМУ(71) Днепропетровский металлургический институт им. Л.И.Брежнева (72) В.Н.Поляков, В,С.Лиханский, С.В,Лнханский, А.В,Поляков и Ю.В.Рождественский(56) Авторское свидетельство СССР У 1284618, кл. В 21 В 1/28, 1986.Авторское свидетельство СССР В 730392, кл. В 21 В 1/28, 1980. (54) СПОСОБ ИЗГОТОВЛЕНИЯ ПОЛИХ РИФЛЕНЫХ ЛИСТОВ(57) Изобретение относится к области прокатного производства и может быть использовано при изготовлении полых рифленых листов, полос, штрипсов ипр. Целью изобретения является повышение качества соединения основаниялиста и ребер рифпения, Ребра рифле"ния имеют коробчатую форму, образованную верхней, нижней и боковымигранями. Согласно изобретению соединение осуществляют деформацией основания и нижних граней до вдавливанияпоследних в образовавшуюся полостьмежду основанием и ребрами рифпенияна глубину 0,05-0,2 высоты нижнейграни. После изнашивания верхнейграни нижняя грань, благодаря прочному соединению с основанием, начинает изнашиваться до уравниванияее с основанием, воспринимая какнормальные, так и тангенциальные нагрузки, 1 ил.44743 б ВНИИПИ Заказ 6781/7 Тираж 4 б 7 Подписное Произв.-полигр, пр-тие, г. Ужгород, ул. Проектная, 4 Изобретение относится к прокатному производству и может быть использовано при изготовлении полыхрифленых листов, полос, штрипсови т.дЦель изобретения - повышение качества соединения основания и реберрифления.На чертеже изображен полый рифленый лист,Сущность изобретения заключаетсяв следующем.Рифленый лист содержит основание1 и ребра 2 рифления коробчатой Формы. Ребра 2 рифления содержат верхнюю 3, нижнюю 4 и боковые 5 грани.Соединение основания и рифленияосуществляют путем деформированияоснования и нижних граней, в резуль"тате чего основание выполнено смещенным к верхней грани рифления всторону образовавшейся полости.Величина вдавливания основаниясоставляет 0,05-0,2 высоты нижнейграни ребра рифления, Величина вдавливания основания равная 0,05-0,2высоты нижнего ребра рифления, принята на основании экспериментальныхданных. Уменьшение величины вдавливания менее 0,05 нецелесообразно ввиду необеспечения надежного сцепленияребра рифления с основанием. Увеличение величины вдавливания более0,2 нецелесообразно ввиду неоправданного большого уменьшения высотынижней грани ребра рифления, т,е.увеличение величины смещения более0,2 уменьшает долговечность рифленого листа, не увеличивая надежностисцепления,В процессе износа сначала изнашивается верхняя грань 3 ребра рифле - ния до полного износа, После ее износа в качестве ребра рифления служит нижняя грань 4, которая прочносоединена с основанием 1, так какона запрессована в него, Выступающиечасти основания 1 препятствуют стслаиванию нижней грани 4 ребра рифления 2 от основания 1 под действиемтангенциальных нагрузок Т или поддействием нормальных нагрузок в наклонных конструкциях, Нижняя граньизнашивается до полного ее износа.П р и м е р. Из трубы диаметром40 мм, толщиной стенки 4,0 мм настане 330 прокатной лаборатории Днепропетровского металлургическогоинститута путем обжатия в гладком ирифленом валках получен рифленыйлист с толщиной основания равной 20 3,5 мм. Вдавливание выступающей частиоснования равно 0,5 мм или 0,14 толщины основания, Толщина верхнейграни ребра рифления равна 4,0 мм,толщина нижней грани ребра рифления 25 равна 3,5 мм. Граничные условия дляданного способа - 0,175 и 0,7 мм.Экономическая эффективность отнепользования предлагаемого способадостигается путем повышения долговечности рифленых листов, а такжеза счет сокрацения расхода металла. Формула изобретения 35Способ изготовления полых рифленыхлистов, включающий соединение сснования и ребер рифления коробчатойФормы, образованных верхними, нижними и боковыми наклонными гранями,о т л и ч а ю щ и й с я тем, что,с целью повышения качества соединенияоснования и ребер рифления, соединение осуществляют путем деформированиянижних граней и основания на глубинусоты нижних граней,
СмотретьЗаявка
4156136, 08.12.1986
ДНЕПРОПЕТРОВСКИЙ МЕТАЛЛУРГИЧЕСКИЙ ИНСТИТУТ ИМ. Л. И. БРЕЖНЕВА
ПОЛЯКОВ ВЛАДИМИР НИКОЛАЕВИЧ, ЛИХАНСКИЙ ВЛАДЛЕН СЕРГЕЕВИЧ, ЛИХАНСКИЙ СЕРГЕЙ ВЛАДЛЕНОВИЧ, ПОЛЯКОВ АНДРЕЙ ВЛАДИМИРОВИЧ, РОЖДЕСТВЕНСКИЙ ЮРИЙ ВАСИЛЬЕВИЧ
МПК / Метки
МПК: B21B 1/28
Метки: листов, полых, рифленых
Опубликовано: 30.12.1988
Код ссылки
<a href="https://patents.su/2-1447436-sposob-izgotovleniya-polykh-riflenykh-listov.html" target="_blank" rel="follow" title="База патентов СССР">Способ изготовления полых рифленых листов</a>
