Способ исследования магнитострикции ферритов
Похожие патенты | МПК / Метки | Текст | Заявка | Код ссылки
Текст

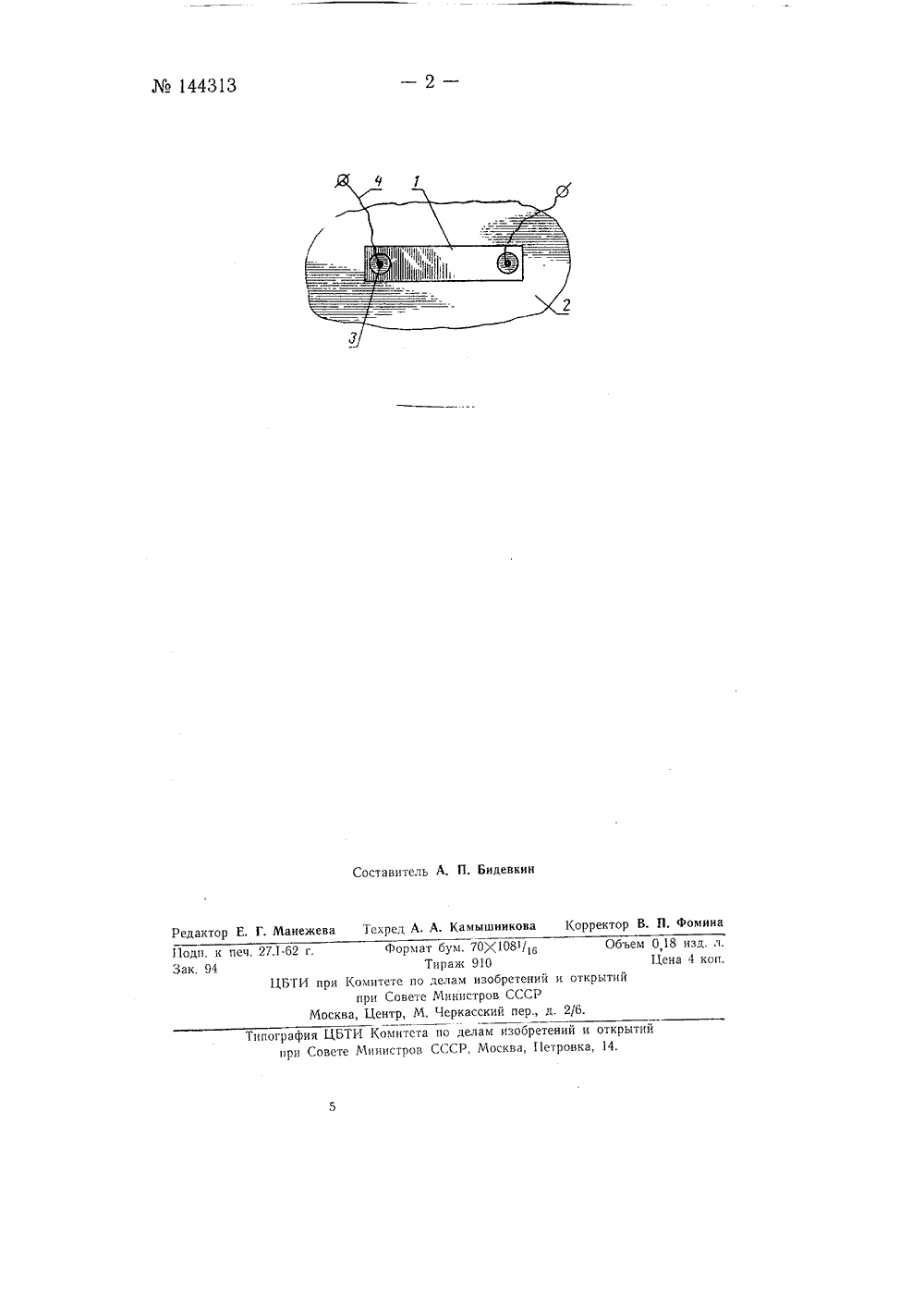

144313 Класс 421 с, 45 вз СССР ОПИСАНИЕ ИЗОБРЕТЕНИЯ К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ По)ппсная арупиа172 В. А. Югов и Г, П. Дьяков СПОСОБ ИССЛЕДОВАНИЯ МАГНИТОСТРИКЦИИ ФЕРРИТОВЗаявлено 10 июля 1959 г. за63386/25 в Комитет по делам изобретений и открытий при Совете Министров СССРОпубликовано в Бюллетене изобретений2 за 1962 г. Пр сдмет из об р етен ия Способ исследования магнитострикции ферритов, о т л и ч а ю щ и йс я тем, что тензодатчик, выполненный в виде металлической пленки, наносят непосредственно на поверхность феррита в вакууме, а контакты с пленкой получают выжиганием серебра с последующей припайкой к ним токоподводов. Известны (например, из книги 3, Рузга Электрические тензометры, сопротивления, Госэнергоиздат, 1961 г.) способы исследования магнитострикции ферритов, заключающиеся в применении проволочных и фольговых тензодатчиков.Недостатком этих способов является значительная погрешность, обусловленная наличием подложек и слоев клея, снижающих чувствительность и точность измерения.Предложенный способ лишен указанного недостатка. Сущность изобретения заключается в том, что тензодатчик выполняется в виде металлической пленки, которая наносится непосредственно на поверхность феррита в вакууме, При этом контакты с пленкой обеспечиваются путем выжигания серебра с последующей припайкой к ним токоподводов.На чертеже схематично изображен тензодатчик, выполняемый согласно предложенному способуДатчик состоит из металлической пленки 1, которая наносится в вакууме методом испарения на поверхность феррита 2, Контакт с пленкой обеспечивается путем выжигания серебра 3 с последующей припайкой к нему токоподводов 4, так как сопротивление феррита велико, то согласно данному способу изолирующей подложки не требуется. При этом измерения сопротивления пленки, вызванные магнитострикцией, производятся с помощью обычных приборов. Предлагаемый способ может найти применение в радиолокации, ультроакустике, в практике которых имеет место исследование температурных зависимостей магнитострикций ферритов с определенной точностью.Формат бум. 70)(108/е Тираж 910 ЦБТИ при Комитете по делам изобретений и открытий при Совете Министров СССР Москва, Центр, М. Черкасский пер., д. 2/6. Типография ЦБТИ Комитета по делам изобретений и открытий при Совете Министров СССР, Москва, 1 етровка, 14.
СмотретьЗаявка
633816, 10.07.1959
Дьяков Г. П, Югов В. А
МПК / Метки
МПК: G01B 7/16
Метки: исследования, магнитострикции, ферритов
Опубликовано: 01.01.1962
Код ссылки
<a href="https://patents.su/2-144313-sposob-issledovaniya-magnitostrikcii-ferritov.html" target="_blank" rel="follow" title="База патентов СССР">Способ исследования магнитострикции ферритов</a>
