Генератор последовательности р чисел фибоначчи
Похожие патенты | МПК / Метки | Текст | Заявка | Код ссылки
Текст

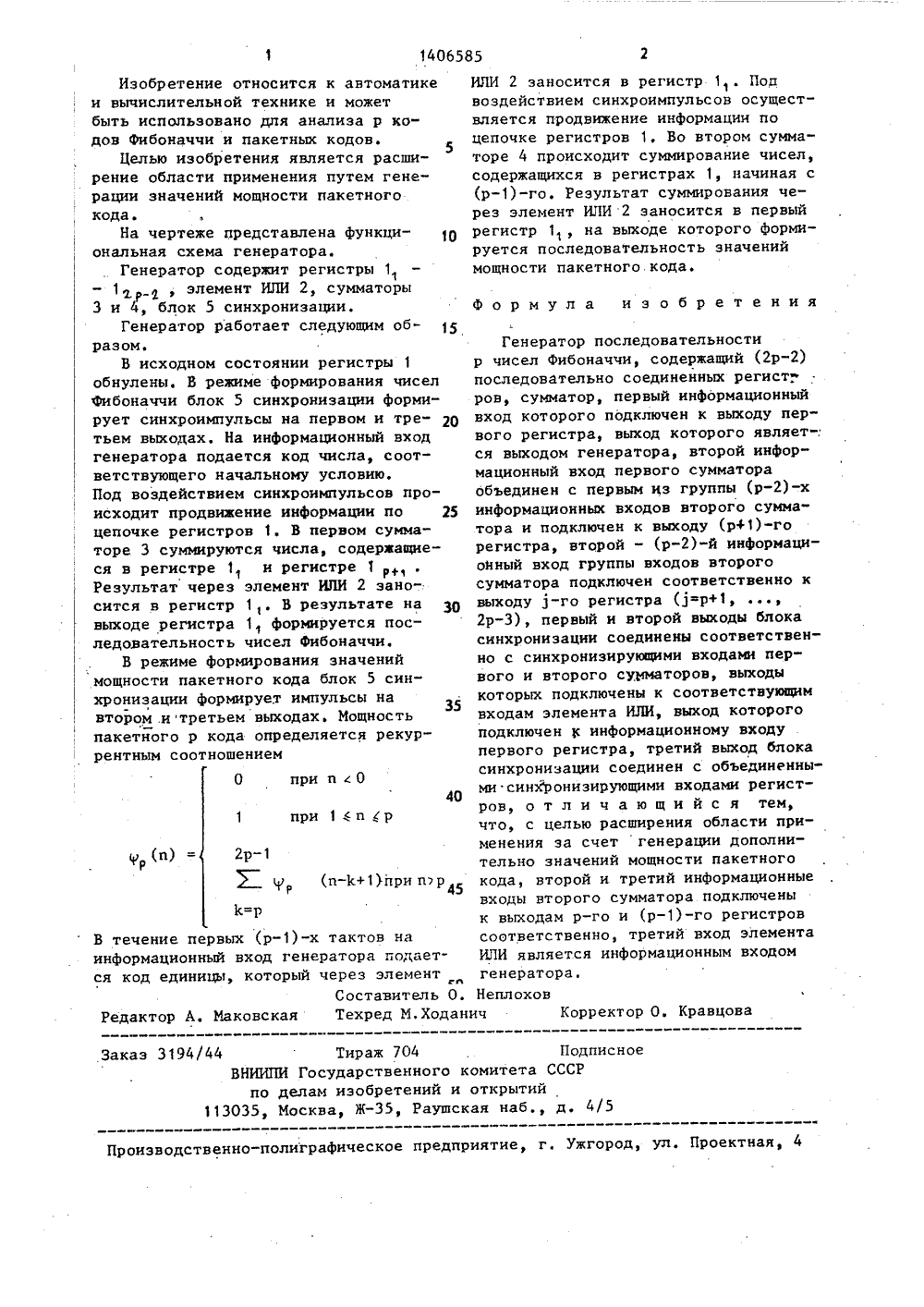

СОЮЗ СОВЕТСНИХСОЦИАЛИСТИЧЕСКИХРЕСПУБЛИН 14 4 С 06 Р 1 02 ЕТЕНИ ЕЛЬСТ У 24О.П.Гриб . Ц ни С 00 ГОСУДАРСТВЕННЫЙ КОМИТЕТ СССРПО ДЕЛАМ ИЗОБРЕТЕНИЙ И ОТКРЫТИИ ПИСАНИЕ И ВТОРСНОМУ СВИ(54) ГЕНЕРАТОР ПОСр ЧИСЕЛ ФИБОНАЧЧИ идетельство СССР Р6 Е 1/02, 1983ЛЕДОВАТЕЛЬНОСТИ Рб 7) Изобретение относится к автотике и вычислительной технике иает быть использовано для анализакодов фибоначчи и пакетных кодов,лью изобретения является расширее области применения за счет генеции значений мощности пакетногода. Генератор содержит 2 ррегиств 1, элемент ИЛИ 2, сумматоры 3 и 4ок 5 синхронизации,1406585 ИЛИ 2 заносится в регистр 1 . Попвоздействием синхроимцульсов осуществляется продвижение информации поцепочке регистров 1, Во втором сумматоре 4 происходит суммирование чисел,содержащихся в регистрах 1, начиная с(р)-го. Результат суммирования через элемент ИЛИ 2 заносится в первыйрегистр 1 т, на выходе которого формируется последовательность значениймощности пакетного кода. Формула и э обретения синхронизации соединен с объединенными синХронизирующими входами регистров, о т л и ч а ю щ и й с я тем,что, с целью расширения области применения за счет генерации дополнительно значений мощности пакетногокода, второй и третий информационныевходы второго сумматора подключены при и сО 0 40(и)Р гр Рк=р к выходам р го и (р 1) го регистровВ течение первых (р)-х тактов на соответственно, третий вход элементаинформационный вход генератора подает- ИЛИ является информационным входомся код единицы, который через элемент генератораСоставитель О. НеплоховРедактор А. Маковская Техред М.Ходанич Корректор О, Кравцова Заказ 3194/44 Тираж 704 ПодписноеВНИИПИ Государственного комитета СССРпо делам изобретений и открытий113035, Москва, Ж, Раушская наб., д, 4/5 Производственно-полиграфическое предприятие, г. Ужгород, ул. Проектная, 4 Изобретение относится к автоматикеи вычислительной технике и можетбыть использовано для анализа р кодов Фибоначчи и пакетных кодов.5Целью изобретения является расширение области применения путем генерации значений мощности пакетногокода.На чертеже представлена функциональная схема генератора.Генератор содержит регистры 11, элемент ИЛИ 2, сумматоры3 и 4, блок 5 синхронизации.Генератор работает следующим образом.В исходном состоянии регистры 1обнулены. В режиме формирования чисел Фибоначчи блок 5 синхронизации формирует синхроимпульсы на первом и третьем выходах. На информационный входгенератора подается код числа, соответствующего начальному условию. Под воздействием синхроимпульсов происходит продвижение информации по 25цепочке регистров 1В первом сумматоре 3 суммируются числа, содержащиеся в регистре 11 и регистре 1 Р+, . Результат через элемент ИЛИ 2 эано сится в регистр 11. В результате на ЗОвыходе регистра 11 формируется последовательность чисел фибоначчи.В режиме формирования значений мощности пакетного кода блок 5 синхронизации формирует импульсы на втором .и третьем выходах. Мощность пакетного р кода определяется рекуррентным соотношением Генератор последовательности р чисел Фибоначчи, содержащий (2 р) последовательно соединенных регист. ров, сумматор, первый информационный вход которого подключен к выходу первого регистра, выход которого являет". ся выходом генератора, второй информационный вход первого сумматора объединен с первым из группы (р)-х информационных входов второго сумма" тора и подключен к выходу (рФ 1)-го регистра, второй - (р)-й информационный вход группы входов второго сумматора подключен соответственно к выходу 1-го регистра (З=р+1 2 р), первый и второй выходы блока синхронизации соединены соответственно с синхронизирующими входами первого и второго сумматоров, выходы которых подключены к соответствующим входам элемента ИЛИ, выход которого подключен к информационному входу первого регистра, третий выход блока
СмотретьЗаявка
3968245, 22.10.1985
КРАСНОДАРСКОЕ ВЫСШЕЕ ВОЕННОЕ КОМАНДНО-ИНЖЕНЕРНОЕ УЧИЛИЩЕ РАКЕТНЫХ ВОЙСК
ТКАЧЕНКО АЛЕКСАНДР ВАСИЛЬЕВИЧ, ГРИБ ОЛЕГ ПЕТРОВИЧ, ДУДКИН ВЛАДИСЛАВ ВАЛЕРЬЕВИЧ
МПК / Метки
МПК: G06F 1/02
Метки: генератор, последовательности, фибоначчи, чисел
Опубликовано: 30.06.1988
Код ссылки
<a href="https://patents.su/2-1406585-generator-posledovatelnosti-r-chisel-fibonachchi.html" target="_blank" rel="follow" title="База патентов СССР">Генератор последовательности р чисел фибоначчи</a>
