Устройство для суммирования массива чисел
Похожие патенты | МПК / Метки | Текст | Заявка | Код ссылки
Текст

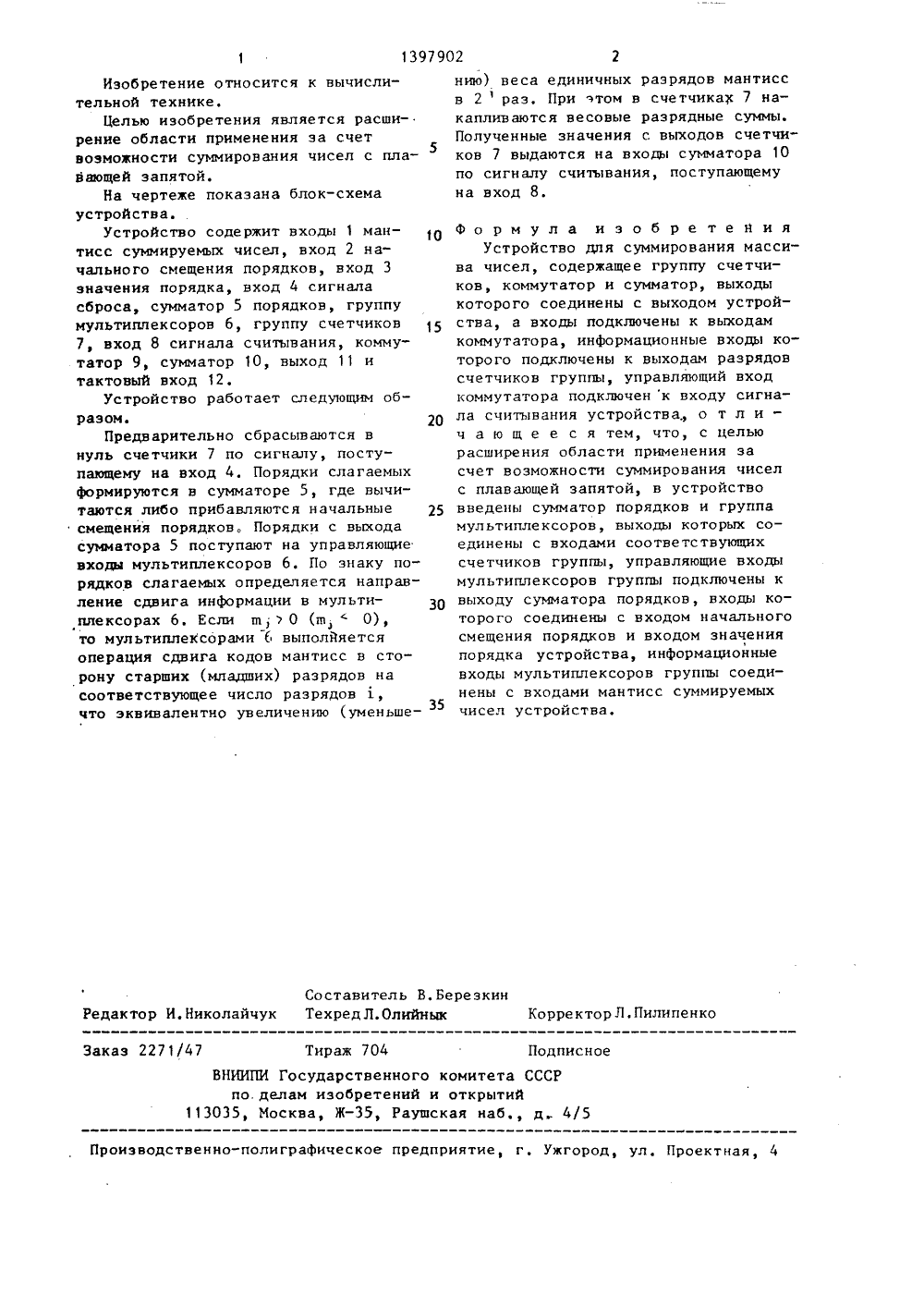

)ифметическиеЭнергия, 197 ехни ац 23 ГОСУДАРСТВЕННЫИ КОМИТЕТ СССР ПО ДЕЛАМ ИЗОБРЕТЕНИЙ И ОТКРЫТ А ВТОРСКОМУ СВИДЕТЕЛЬСТВ(56) Соловьев Г.Н. Арустройства ЭВМ. - М.:с. 112-113, рис. 5-5.Введение в кибернетическую тку, Обработка физической информПод общей ред, Б.Н.МалиновскогоКиев: Наукова думка, 1979, с. 1125, 128.(54) УСТРОЙСТВО ДЛЯ СУММИРОВАНИЯМАССИВА ЧИСЕЛ(57) Изобретение относится к вычислительной технике, Целью изобретенияявляется расширение области применения за счет возможности суммированиячисел с плавающей запятой. Устройство содержит входы 1 мантисс суммируемых чисел, вход 2 начального смещения порядков, вход 3 значения порядка, вход 4 сигнала сброса, сумматор5 порядков, группу мультиплексоров 6,группу счетчиков 7, вход 8 сигналасчитывания, коммутатор 9, сумматор10, выход 1 1, тактовый вход 12 . 1 ил.1397902 нию) веса единичных разрядов мантиссв 2раз. При этом в счетчиках 7 накапливаются весовые разрядные суммы.Полученные значения с выходов счетчиков 7 выдаются на входы сумматора 10по сигналу считывания поступающемуна вход 8. Составитель В.Березкин Редактор И,Николайчук ТехредЛ.Олийнык КорректорЛ.ПилипенкоЗаказ 2271/47 Тираж 704 Подписное ВНИИПИ Государственного комитета СССР по. делам изобретений и открытий113035, Москва, Ж, Раушская наб д 4/5 Производственно-полиграфическое предприятие, г. Ужгород, ул, Проектная, 4 Изобретение относится к вычислительной технике,Целью изобретения является расширение области применения эа счет5возможности суммирования чисел с плавающей запятой,На чертеже показана блок-схемаустройства.Устройство содержит входы 1 мантисс суммируемых чисел, вход 2 начального смещения порядков, вход 3значения порядка, вход 4 сигналасброса, сумматор 5 порядков, группумультиплексоров 6, группу счетчиков7, вход 8 сигнала считывания, коммутатор 9, сумматор 1 О, выход 11 итактовый вход 12.Устройство работает следующим образом. 20Предварительно сбрасываются внуль счетчики 7 по сигналу, поступающему на вход 4. Порядки слагаемыхформируются в сумматоре 5, где вычитаются либо прибавляются начальные 25смещения порядков. Порядки с выходасумматора 5 поступают на управляющиевходы мультиплексоров 6По знаку порядков слагаемых определяется направление сдвига информации в мультиплексорах 6, Если т, ) 0 (ш О),то мультиплексорами 6 выполйяетсяоперация сдвига кодов мантисс в сторону старших (младших) разрядов насоответствующее число разрядов 1,что эквивалентно увеличению (уменьше 35 Формула изобретенияУстройство для суммирования массива чисел, содержащее группу счетчиков, коммутатор и сумматор, выходы которого соединены с выходом устройства, а входы подключены к выходам коммутатора, информационные входы которого подключены к выходам разрядов счетчиков группы, управляющий вход коммутатора подключен к входу сигнала считывания устройства о т л и - ч а ю щ е е с я тем, что, с целью расширения области применения за счет возможности суммирования чисел с плавающей запятой, в устройство введены сумматор порядков и группа мультиплексоров, выходы которых соединены с входами соответствующих счетчиков группы, управляющие входы мультиплексоров группы подключены к выходу сумматора порядков, входы которого соединены с входом начального смещения порядков и входом значения порядка устройства, информационные входы мультиплексоров группы соединены с входами мантисс суммируемых чисел устройства.
СмотретьЗаявка
4024520, 03.01.1986
ТАГАНРОГСКИЙ РАДИОТЕХНИЧЕСКИЙ ИНСТИТУТ ИМ. В. Д. КАЛМЫКОВА
ТАРАНУХА ВИТАЛИЙ МОДЕСТОВИЧ, ГОНДАРЕВ ВЛАДИМИР ПЕТРОВИЧ, МАКАРЕВИЧ ОЛЕГ БОРИСОВИЧ
МПК / Метки
МПК: G06F 7/50
Метки: массива, суммирования, чисел
Опубликовано: 23.05.1988
