Способ балансировки роторов при вращении
Похожие патенты | МПК / Метки | Текст | Заявка | Код ссылки
Текст

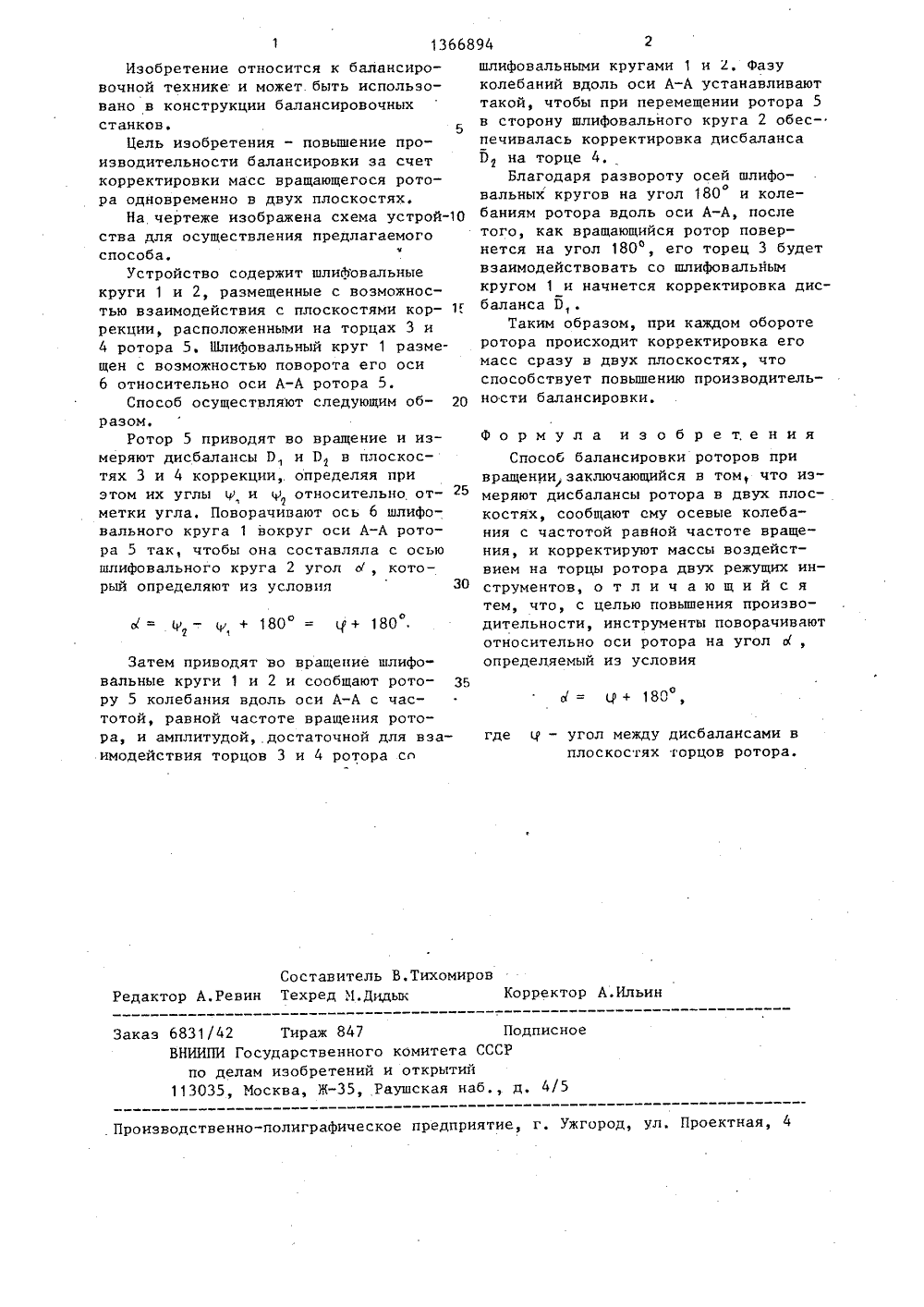

СОЮЗ СОВЕТСНИХСОЦИАЛИСТИЧЕСНИХРЕСПУБЛИН 1366894 01 М 1/38 СУДАРСТВЕННЫЙ НОМИТЕТ ССО ДЕЛАМ ИЗОБРЕТЕНИЙ И ОТНРЫ ОПИСАНИЕ ИЗОБРЕТЕНИЯ г ) с ЛЬСТ СВИДЕ АВТОРСНО 2 юл, Р 2.й филиал Экспериме следовате г орежущих станковн и Р,М.Мхитарян1.382(088.8)ии У 600067,детельство СССР01 И 1/38, 1985.НСИРОВКИ РОТОРОВ ПР(21) 4085424/25 (22) 10.07.86 (46) 15.01.88. (71) Закавказск тального научно института метал (72) А.Е.Саркис (53) 620, 1.05:5 (56) Патент Шве кл. 4.2 КЗЗ, 195Авторское св У 1296879, кл. 7). Изобретение относится к баланси вочной технике и может быть исполь зовано в конструкции балансировочйых станков. Целью изобретения являетсяповышение производительности балансировки эа счет того, что корректировка масс вращающегося ротора производится одновременно в двух плоскостях. Шлифовальные круги 1 и 2 размещены с возможностью корректировки масс на торцах ротора 5. Ротор вращают и сообщают ему колебания вдоль оси А-А с частотой, равной частоте вращения. Шлифовальные круги поворачивают вокруг оси ротора на угол Ы = р + 180, где- угол между дисбалансами Э и Эв плоскостях торцов 3 и 4. При этом за один оборот ротора производится корректировка масс в плоскостях обоих торцов. 1 ил.1366894 о =- ( + 180 = с+ 180 35 о= ц)+ 180 где ц - угол между дисбалансами в плоскостях торцов ротора. Составитель В,Тихомиров Редактор А.Ревин Техред М.дидык Корректор А.ИльинЗаказ 6831/42 Тираж 847 Подписное ВНИИПИ Государственного комитета СССР по делам изобретений и открытий 113035, Москва, Ж, Раушская наб д. 4/5Производственно-полиграфическое предприятие, г. Ужгород, ул. Проектная, 4 Изобретение относится к балансировочной технике и может быть использовано в конструкции балансировочных станков.5Цель изобретения - повышение производительности балансировки за счет корректировки масс вращающегося ротора одновременно в двух плоскостях.На чертеже изображена схема устройства для осуществления предлагаемого способа.Устройство содержит шлифовальные круги 1 и 2, размещенные с возможностью взаимодействия с плоскостями кор", рекции, расположенными на торцах 3 и 4 ротора 5. Шлифовальный круг 1 размещен с возможностью поворота его оси 6 относительно оси А-А ротора 5.Способ осуществляют следующим об разом.Ротор 5 приводят во вращение и измеряют дисбалансы П и П в плоскостях 3 и 4 коррекции,. определяя при этом их углыи Ч) относительно от 1метки угла, Поворачивают ось 6 шлифовального круга 1 вокруг оси А-А ротора 5 так, чтобы она составляла с осью шлифовального круга 2 угол Ы, который определяют иэ условия 30 Затем приводят во вращение шлифовальные круги 1 и 2 и сообщают ротору 5 колебания вдоль оси А-А с частотой, равной частоте вращения ротора, и амплитудой, достаточной для взаимодействия торцов 3 и 4 ротора со шлифовальными кругами 1 и 2. Фазу колебаний вдоль оси А-А устанавливают такой, чтобы при перемещении ротора 5 в сторону шлифовального круга 2 обеспечивалась корректировка дисбаланса В на торце 4,Благодаря развороту осей шлифовальных кругов на угол 180 и колебаниям ротора вдоль оси А-А, после того, как вращающийся ротор повернется на угол 180 , его торец 3 будет взаимодействовать со шлифовальным кругом 1 и начнется корректировка дисбаланса 5,.Таким образом, при каждом обороте ротора происходит корректировка его масс сразу в двух плоскостях, что способствует повышению производительности балансировки. Формула изобретенияСпособ балансировки роторов при вращении заключающийся в том, что измеряют дисбалансы ротора в двух плоскостях, сообщают ему осевые колебания с частотой равиой частоте вращения, и корректируют массы воздействием на торцы ротора двух режущих инструментов, о т л и ч а ю щ и й с я тем, что, с целью повышения производительности, инструменты поворачивают относительно оси ротора на угол Ы, опредецяемый иэ условия
СмотретьЗаявка
4085424, 10.07.1986
ЗАКАВКАЗСКИЙ ФИЛИАЛ ЭКСПЕРИМЕНТАЛЬНОГО НАУЧНО ИССЛЕДОВАТЕЛЬСКОГО ИНСТИТУТА МЕТАЛЛОРЕЖУЩИХ СТАНКОВ
САРКИСЯН АЛЬБЕРТ ЕРВАНДОВИЧ, МХИТАРЯН РАФАЭЛЬ МЕРУЖАНОВИЧ
МПК / Метки
МПК: G01M 1/38
Метки: балансировки, вращении, роторов
Опубликовано: 15.01.1988
