Чижас
Устройство для погружения винтовых свай
Номер патента: 1726656
Опубликовано: 15.04.1992
Авторы: Железков, Комаров, Трофимов, Чижас
МПК: E02D 7/22
Метки: винтовых, погружения, свай
...например наружный, имеет зубья 9, ориентированные по часовой стрелке, а другой диск - внутренний, имеет зубья, ориентированные против часовой стрелки, На конце штока 10 гидроцилиндра 7 вращения сваи 1 расположен поворотный относительно продольной оси штока крестообразный элемент с цилиндрическими упорами 11, разновеликой длины, взаимодействующими с соответствующими храповыми колесами.Устройство работает следующим образом,Перед завинчиванием винтовой сваи 1 устройство поднимается в крайнее верхнее положение посредством механизма подъема. Ствол сваи 1 (инвентарный ключ) заводится в обойму 3 и фиксируется посредством пальцев 12. Включается гидро- система и приводится в работу гидроцилиндр 7 вращения, который передает свае 1 крутящий момент...
Плавучий док
Номер патента: 1375505
Опубликовано: 23.02.1988
Авторы: Биндусов, Сергутов, Чижас
МПК: B63C 1/02
...ф о р м у л а изобретения Судно устанавливают в док таким образом, что его оконечности не выступают за габариты свесов 4 и 5. Передвижные доковые краны и другие механизмы имеют воэможность перемеСоставитель В.Васильев Редактор А.Ворович Техред Л.Олийнык Корректор А. ЗимокосовЗаказ 723/18 Тираж 396 Подписное ВНИИПИ Государственного комитета СССР по делам изобретений и открытий 113035, Москва, Ж, Раушская наб., д. 4/5Производственно-полиграфическое предприятие, г, Ужгород, ул. Проектная, 4 Изобретение относится к судостроению, а именно к плавучим докам.Цель изобретения " снижение материалоемкости плавучего дока.На чертеже изображена принципиальная схема плавучего дока, план.Плавучий док содержит понтон 1 и боковые башни 2 и 3, которые...
Неразряжающийся сифон
Номер патента: 1321949
Опубликовано: 07.07.1987
Авторы: Биндусов, Лычинский, Сергутов, Чижас
МПК: F04F 10/00
Метки: неразряжающийся, сифон
...к насосостроению, в частности к конструкциинеразряжающегося си 1.на, и можетбыть использовано, преимущественно,в сельском хозяйстве. 5Целью изобретения является расширение диапазона режимов работы путемобеспечения возможности перекачиванияс более низкого уровня и воэможности работы в реверсивном режиме. 10На чертеже показан нераэряжающийся сифонНеразряжающийся сифон содержитвосходящую 1 и нисходящую 2 ветви,равной высоты, соединенные с гидрозатворами 3 и 4, а последние снабженывспомогательными сифонами 5 и 6 спробками 7 и 8, размещенными в ихгребнях 9 и 1 О,Сифон работает следующим образом, 2 ОПосле изготовления сифон заряжают известным способом жидкостью,При этом вода заполняет основной сифон, его ветви 1, 2 и гидрозатворы3, 4....
Лентопротяжный механизм
Номер патента: 481064
Опубликовано: 15.08.1975
Авторы: Валайка, Курклетис, Скребе, Чижас
МПК: G11B 15/18
Метки: лентопротяжный, механизм
...Между бокозы,п и 3 размещсиы буферные Накопис- Г)1 ВЛ 5110 Нис систему подпрмжип.Нов 4 и О с роликами 6 и 7. Мдгппт 1 рпжи)дстся к Всдущсмм В 1,1 9 о обрезппсциых при)кизНых роликов О и 11, уст;пи)влепих ид подпружиисицых рычагах 12 и 13, контактирует с мдпитными головками 14, огибает обводной ролик 15, Об)р)зя зя)кн) тый тряк записи-воспзоиз- З псдсиия. Рычаги 12 1 16 спаб)ксны тормозными колодкдми 17 и 18, между которыми в нерабочем поло)кении закреплеця мягнитндя лента 8, толкающие электромягииты 19, 20 и 21 кипемятичсски связяпы с подпружипеипы ми рычдгями 12, 13 и 16.При включении механизма в режим здписивоспрочзвсдсшгя срдоятывают толкдтели элскт,)Омд Пптов 19 и 20, поворачивая рыяп 12 и 15. РогПки 10 и 11 прижимают мдгиитз иую...
Устройство для привода магнитного барабана или диска
Номер патента: 458031
Опубликовано: 25.01.1975
Авторы: Валайка, Ковганко, Марцинкявичус, Чижас
МПК: G11B 19/02
Метки: барабана, диска, магнитного, привода
...сцепления 16.На подшипник 17 посажен самоустанавливающийся облегченный дисковый якорь 18 элек тромагнита 11. На левом и правом маховиках7 и 9 запрессованы ступенчатые штифты зацепления 19. Маховики 7 и 9 кинематически связаны через плоские лавсановые ремни 20 двухступенчатым шкивом 21, установленным ЗО на корпусе 1, где также установлен электро3двигатель привода 22. Для обеспечения одинакового натяжения приводных ремней 20 на корпусе установлены поворотные рычаги 23 и натяжные ролики 24. Для обеспечения дифференциального распределения натяжения ремней 20 рычаги 23 подпружинены общей плоской пружиной 25, которая для увеличения угла поворота рычагов 23 и уменьшения зависимости изменения натяжения от угла поворота рычага 23...
Устройство для перемещения кольца магнитной ленты
Номер патента: 423170
Опубликовано: 05.04.1974
МПК: G11B 15/43
Метки: кольца, ленты, магнитной, перемещения
...на его корпусе 2, и направляющие ролики 3, установленные на нервом рычаге 4. Направляющие ролики 1 и 3 расположены таким образом, что кольцо магнитной ленты 5 размещается в виде входящих одна в другую петель. Магнитная лента 5 сопряжена с обводными роликами 6, магнитны ми головками 7 и ведущим валом 8, т( которому она прижата посредством бесконечного ремня 9. Ведущий вал 8 связан через пасик 10 с электродвигателем 11.Устройство содержит также гибкую тягу 12, 10 связанную с корпусом 2 через пружину 13, идополнительный секторообразный рычаг 14, жестко укрепленный на первом рычаге 4 и выполненный с дугообразнои поверхностью 15, имеющей форму Архимедовой спирали. Гиб кая тяга 12 соединена с дополнительным секторообразным рычагом 14 и...
Всесоюзная пмтгцт5плр-: “пijtist-ieihj 1лк.: . l,; .: .; 11б1
Номер патента: 289000
Опубликовано: 01.01.1971
Авторы: Пауликас, Чижас
МПК: B31B 3/00
Метки: 11б1, 1лк, всесоюзная, пijtist-ieihj, пмтгцт5плр

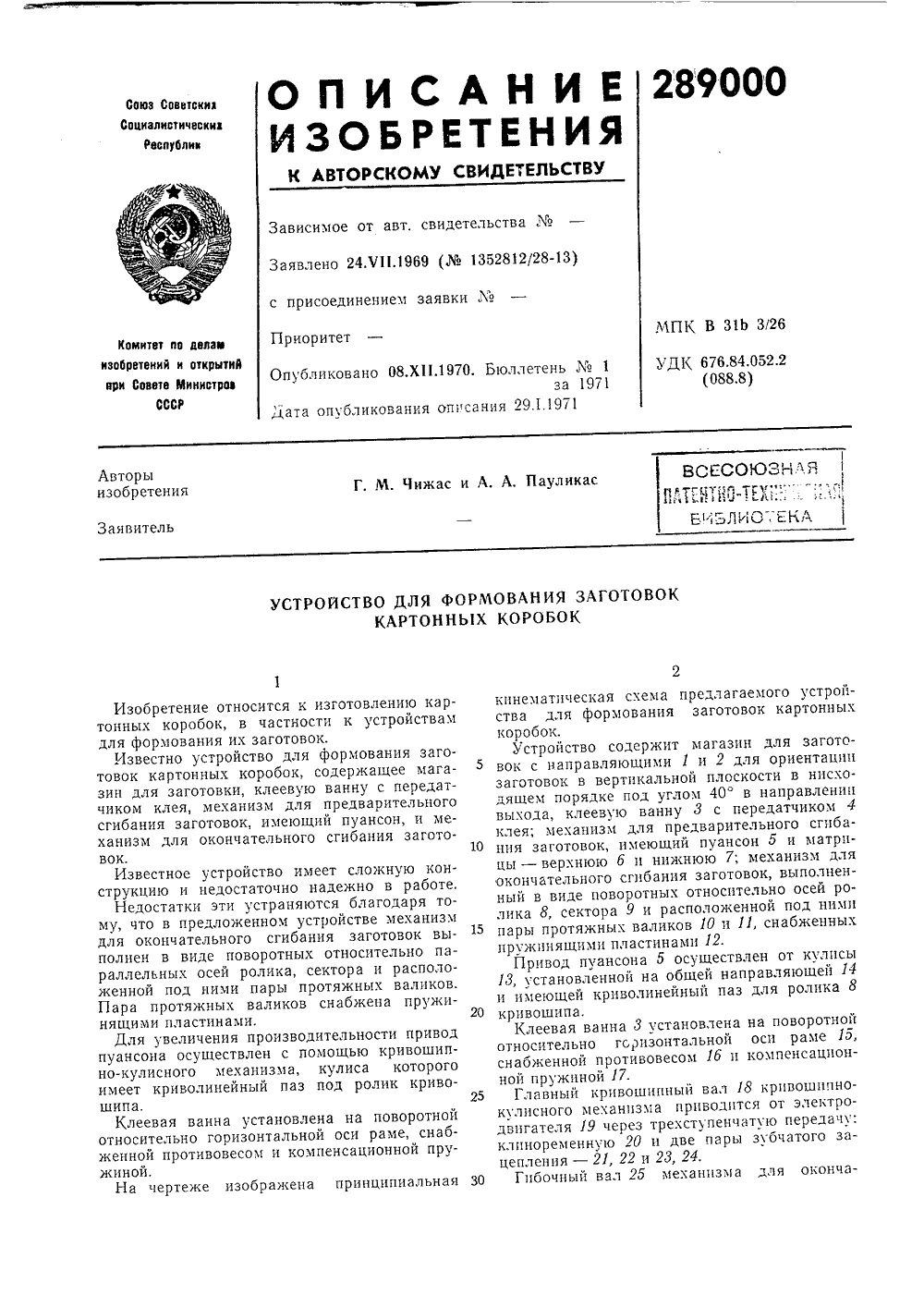

...противовесом 1 б и компенсационной пружиной 17.Главный кривошипный вал 18 крпвошппнокулисного механизма приводится от электродвигателя 19 через трехступенчатую передачу: клиноременную 20 и две пары зубчатого зацепления - 21, 22 и 23, 24.Гпбочный вал 25 механизма для окончательного сгибания заготовок связан с главным кривошипным валом 18 через цепную передачу 2 б и пружину кручения 27.Подающий механизм 28 приводится в действие от главного кривошипного вала 18 с помощью эксцентрика 29 и служит для выдвигания предыдущей заготовки до зацепления ее с транспортирующими фрикционными дисками 30 и 31, одна пара которых насажена на вал 32, связанный цепной передачей 33 с первичным валом 34, а другая пара подпружинена. Упор 35 фиксирует...
Устройство для записи и воспроизведения на магнитном барабане
Номер патента: 255364
Опубликовано: 01.01.1969
Авторы: Габрис, Курклетис, Чижас
МПК: G11B 15/62
Метки: барабане, воспроизведения, записи, магнитном
...работы в условиях воздествя вибрации, так как передвцаогцие головку элементы имеют посадки скольжения с зазорами и головки вц брцруют в пределах этих зазоров.Предлагаемое устройство отличается тем, что блок магнитных головок укреплен на конце стержня из магнитострикционного материала, а одна из головок блока через усц литель связана с преобразователем пилот- сигнала, выход которого подключен к обмотке, размещенной на упомянутом стержне цз магнитострикционного материала. Это обеспечивает автоматическое регулированце зазо ного темггературного расширения барабана и кориса с Головкам п прп резком цзхгепегпц температуры окружающей среды.В раоотающем устройстве прп увелцчецццзазора между магнитной головкой 1 ц поверхностью...
Обгонная муфта
Номер патента: 254276
Опубликовано: 01.01.1969
Авторы: Курклетис, Чижас
МПК: F16D 41/20
...ировке тормозного м 6 посредством резьб ружины 1, разжима вывинчивается. Га а ведомом валу. туфты являетсявязана с ведоываемой ею контированной на о осевого переПредмет изобр Обгонная муфта, содерн шкив и ведомый вал, связа пружиной, отлика(ощаяся т обеспечения возможности ре Б мозного момента при рев пруисина связана с ведомым щи охватываемой ею конусн ки, смонтированной на недо можностью осевого перемещспечивает воззного момента даваемая муфт няет ведущий шипниках 3, с кестко закрепИзобретение относится к обстроения.Известны обгонные муфты,дущий шкив и ведомый вал,ральной пружиной.Особенностью описываемой сто, что спиральная пружина смым валом при помощи охватнусной резьбовой втулки, смоведомом валу с возможностьтмещения.Такое...
Лентопротяжный механизм
Номер патента: 250490
Опубликовано: 01.01.1969
Авторы: Курклетис, Чижас
МПК: G11B 15/44
Метки: лентопротяжный, механизм
...к одному из роликов с эластичным покрытием, а между подкатушечниками установлен другой поворотный рычаг, свободный конец которого размещен между двумя контактными парами, связанными с упомянутыми электромагнитами,Кинематическая схема описываемого лентопротяжного механизма изображена на чертеже.Установленный на плате 1 вал 2 сопряжен с роликом 3 с эластичным покрытием через дополнительный ролик 4 с эластичным поВал связан посредством пасика б с гателем б. На плате 1 укреплен поычаг 7, связанный с якорями элекв 8 и 9. На рычаге 7 установлен свободно вращающийся обводной ролик 10, прижимающий магнитную ленту 11 к одному из роликов 8 или 4 (в зависимости от того, через какой из электромагнитов 8 и 9 пропу щен ток). Подкатушечники 12 и 13 с...
Лентопротяжный механизм для бесконечного кольца магнитной ленты
Номер патента: 244659
Опубликовано: 01.01.1969
Авторы: Курклетис, Чижас
МПК: G11B 15/70
Метки: бесконечного, кольца, лентопротяжный, ленты, магнитной, механизм
...а с обеих сторон записывающих и воспроизводящих головок установлены обводные ролики с маховиками, выполненные соприкасающимися с магнитной лентой.Это уменьшает габариты механизма.На чертеже изображена кинематическая схема описываемого механизма.Против каждого из направляющих роликов 1 и 2 расположены направляющие ролики 3 и 4 меньшего диаметра. Ветви 5, зигзагообразно размещенные на роликах 1 и 4, расположены внутри ветвей б, размещенных подобным же образом на роликах 2 и 3, и наоборот. Один из роликов 4 связан через шкив 7, бесконечный ремень 8 и шкив 9 с электродвигателем 10, Записывающие и воспроизводящие головки 11 и 12 размещены между обводными роликами 13 с маховикамкорпусе 15 установлены также стирловки 1 б. Ролик 4, связанный...
Лентопротяжный механизм с замкнутым петлевымтрактом
Номер патента: 241051
Опубликовано: 01.01.1969
Авторы: Валайка, Курклетис, Масалков, Чижас
МПК: G11B 15/43
Метки: замкнутым, лентопротяжный, механизм, петлевымтрактом
...лентопротяжного механизма.Предлагаемый механизм отличается от известных устройством узла стабильного натяжения ленты, содержащего рычаг (площадку) с размещенными на нем роликами и пружину. Рычаг поворачивается вокруг оси с насаженным на нее штырем. Пружина крепится одним концом к,штырю, а другим - к панели (шасси). При изменении длины ленты одновременно с рычагом поворачивается вокрузг своей оси и пружина, изменяя свою длину, усилие натяжения и плечо, через которое она действует на рычаг. Этим обеспечивается постоянство натяжения ленты при изменении ее длины.На чертеже изображен предлагаемый механизм. Лентопротяжный механизм смонтирован наобщей панели 1.Ведущий вал 2 при помощи лассика 3 соединен с электродвигателем 4, Для прижима 5...
Лентопротяжный механизм
Номер патента: 241045
Опубликовано: 01.01.1969
Авторы: Курклетис, Чижас
МПК: G11B 15/30
Метки: лентопротяжный, механизм
...пассика 8 соединен с электродвигателем 4. Для прижима ленты 5 к ведущему валу 2 служит плоский резиновый яассик 6, натянутый роликами 7, Лента 5 зигзагообразно расположена на свободно вращающихся роликах 8 и 9 накопителя 10. Один или несколько роликов накопителя одного ряда установлены на подпружиненном рычаге для создания натяжения ленты (на чертеже 5 не показано).При работе лентопротяжного механизмалента 5 после прохождения накопителя 10 с двумя рядами свободно вращающихся роликов 8, против которых установлены свободно 10 вращающиеся ролики 9 меньшего диаметра, споследнего ролика поступает на первый ролик и таким образом проходит тракт накопителя, несколько раз располагаясь на роликах в несколько слоев (на рисунке показаны три...
