Счетно-решающее устройство для торговых автоматов
Похожие патенты | МПК / Метки | Текст | Заявка | Код ссылки
Текст

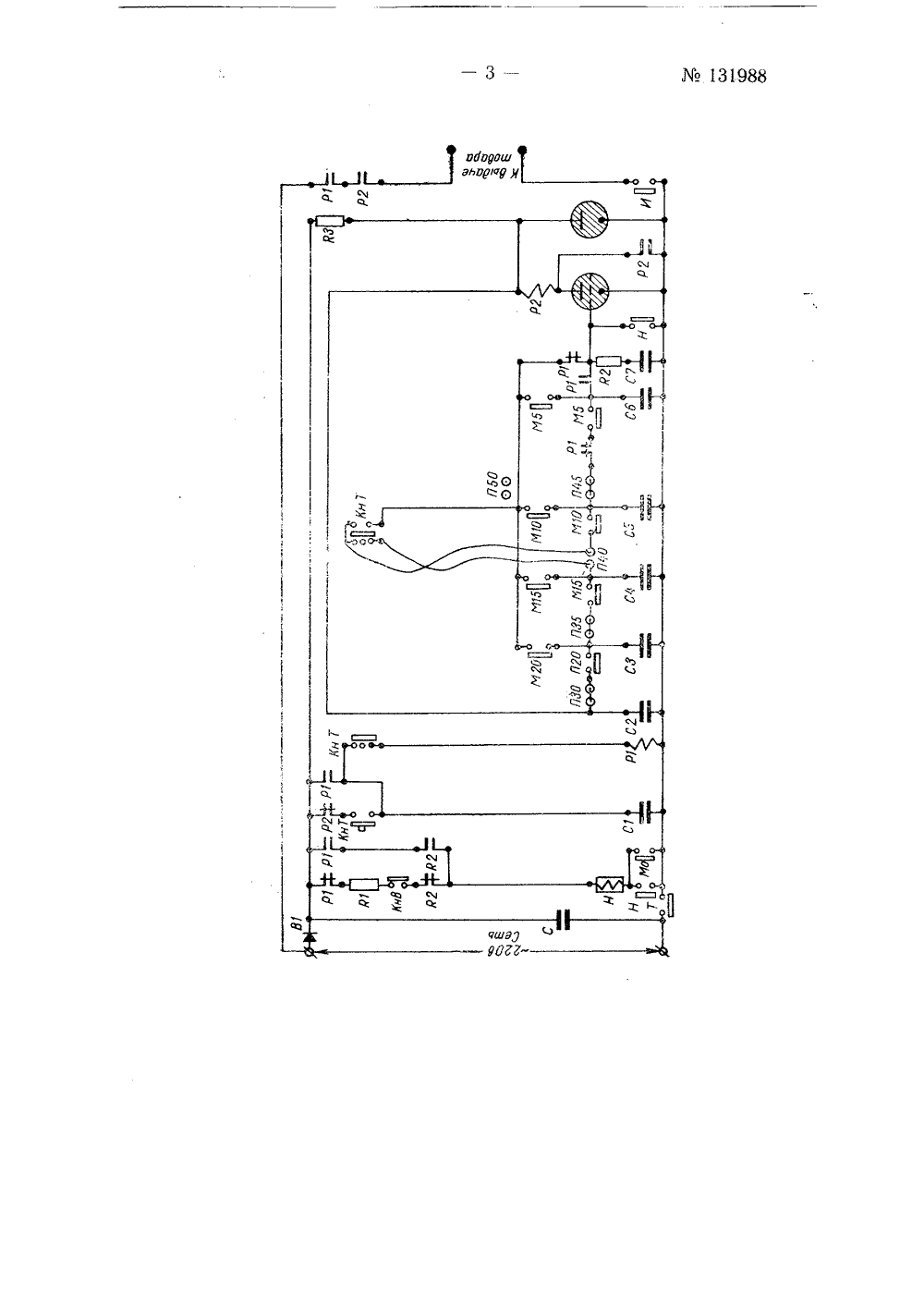

131988 Класс 4 ЗЬ, 11 ОБРЕТЕНИИДЕТЕЛЬСТВУ ПИСАНИЕ ИЗ К АВТОРСКО паодписна Я. Чесноков, В, Г. Масляков, В. П. Никитин и Ю. В, КадыковСЧЕТНО-РЕШАЮЩЕЕ УСТРОЙСТВО ДЛЯ ТОРГОВЫХАВТОМАТОВ аелам изобретений аля 1960 г. за6 Ш 74/28 н Комитет и и отирытий при Сонете Миниетрон аяаленБкилетеи изобретений18 за 1 Рб г Опублииоаь торговых автома епь тиратрона, ос кропереключател с целью повыше вара любыми мон х конденсаторов но так, что напря в почти достигает иннадцати импул ано на срабатываниипотенциал на сетку ышается при разряд ющих определенные достоинству монет и яжается от разряда соответствует 5 коп.и ульсу коп. - 2 5 коп. -- 3Сб+ С ам Сб+ Сб С 4Сб + СбС 4 + С 5 оп. Известны счетно-решающие устройства для тов,состоящие из подключенных в электрическую ц новного и вспомогательного конденсаторов, реле, ми ей иконтактных кнопок, В описываемом устройстве, ниянадежности срабатывания и набора стоимости то етами, соотношение величин емкостей дополнительны и и:.сумм с емкостью основного конденсатора рассчитание на основном конденсаторе от десяти импульсо величины потенциала зажигания тиратрона, а от од ьсов- превосходит его,На чертеже изображена принципиальная электрическая схема описываемого устройства,Действие счетно-решающего устройства основтиратрона от основного конденсатора (подающеготиратрона), напряжение на котором ступенчато повке на него дополнительных конденсаторов, имеемкости расчетной величины, соответствующиестоимости товара. Основной конденсатор С 7 заркомбинаций емкостей СбСБС 4 СЗ из которь 1 х:,о 1388Соотношение величин емкостей этих конденсаторов и их сумм и основного конденсатора С рассчитано так, что напряжение на С 7 от 10 импульсов почти достигает величины потенциала зажигания тира- трона, а от 11 импульсов превосходит его. Это соотношение постоянно для данной схемы и не зависит ниот стоимости товара, ни от други: условий,Так как напряжение на С 7 почти, достигает потенциала зажигания тиратрона только от десяти импульсов (50 коп.) то, следовательно, для получения того же напряжения при меньшей стоимости товара необходимо добавить недостающее число импульсов искусственно, что обеспечивается переключателем установки стоимости 17 и осуществляется кнопкой выбора товаров КнТ. Последний, одиннадцатый, импульс необходим для контроля набора десяти импульсов и добавляется при срабатывании реле Р 1,Например, установленная стоимость товара 40 коп. соответствует восьми импульсам. Восемь импульсов можно набрать любым возможным сочетанием монет, например, 5+15+20=40 коп.От первой монеты срабатывает микропереключатель Мо, который приводит накопитель монет в положение накопления. Накопитель своим контактом самоблокируется и размыкает шунтировку конденсатора С 7. Затем монеты поочередно включают микропереключатели достоинства монет Мб, М 15 и М 20. Последние произведут перезаряд емкостей Сб; Сб+СБ; Сб+Сэ+С 4+СЗ на С 7. В результате конденсатор С 7 зарядится на величину напряжения, соответствующую 8 импульсам. Далее необходимо нажать на кнопку выбора товара КнТ при этом емкости Сб+СБ (что даст 2 импульса) перезарядятся на конденсатор С 7, напряжение на котором станет соответствовать 10 импульсам. При отпускании кнопки КнТ реле Р 1, срабатывая от емкости С 1, передаст на С 7 еще один, одиннадцатый импульс, что вызовет срабатывание тиратрона, а от него реле Р 2.Срабатывание реле Р 1 и Р 2 показывает соответствие набранной суммы стоимости товара, дает сигнал на инкассирование денег, а в совокупности с микропереключателем И - инкассирования сигнал на выдачу товара, Схема приводится в нулевое положение обратной связью по товару Т. При наборе меньшей суммы, например, 35 коп, - 7 импульсов, то добавление еще двух и одного импульса (см. выше) дает только десять импульсов, т. е. сработает только одно реле Р 1, что приведет к автоматическому возврату суммы, установлению схемы в нулевое положение.При наборе большей суммы также произойдет автоматический возврат суммы,Предмет изобретенияСчетно-решающее устройство для торговых автоматов, состоящее из подключенных в электрическую цепь тиратрона, основного и вспомогательных конденсаторов, реле, микропереключателей и контактных кнопок, о т л и ч а ю щ е е с я тем, что, с целью повышения надежности срабатывания и набора стоимости товара любыми монетами, в нем соотношение величин емкостей дополнительных конденсаторов и их сумм с емкостью основного конденсатора рассчитано так, что напряжение на основном конденсаторе от десяти импульсов почти достигает величины потенциала зажигания тиратрона, а от одиннадцати импульсов - превосходит его.
