Щеткодержатель для электромагнитных муфт и тормозов
Похожие патенты | МПК / Метки | Текст | Заявка | Код ссылки
Текст

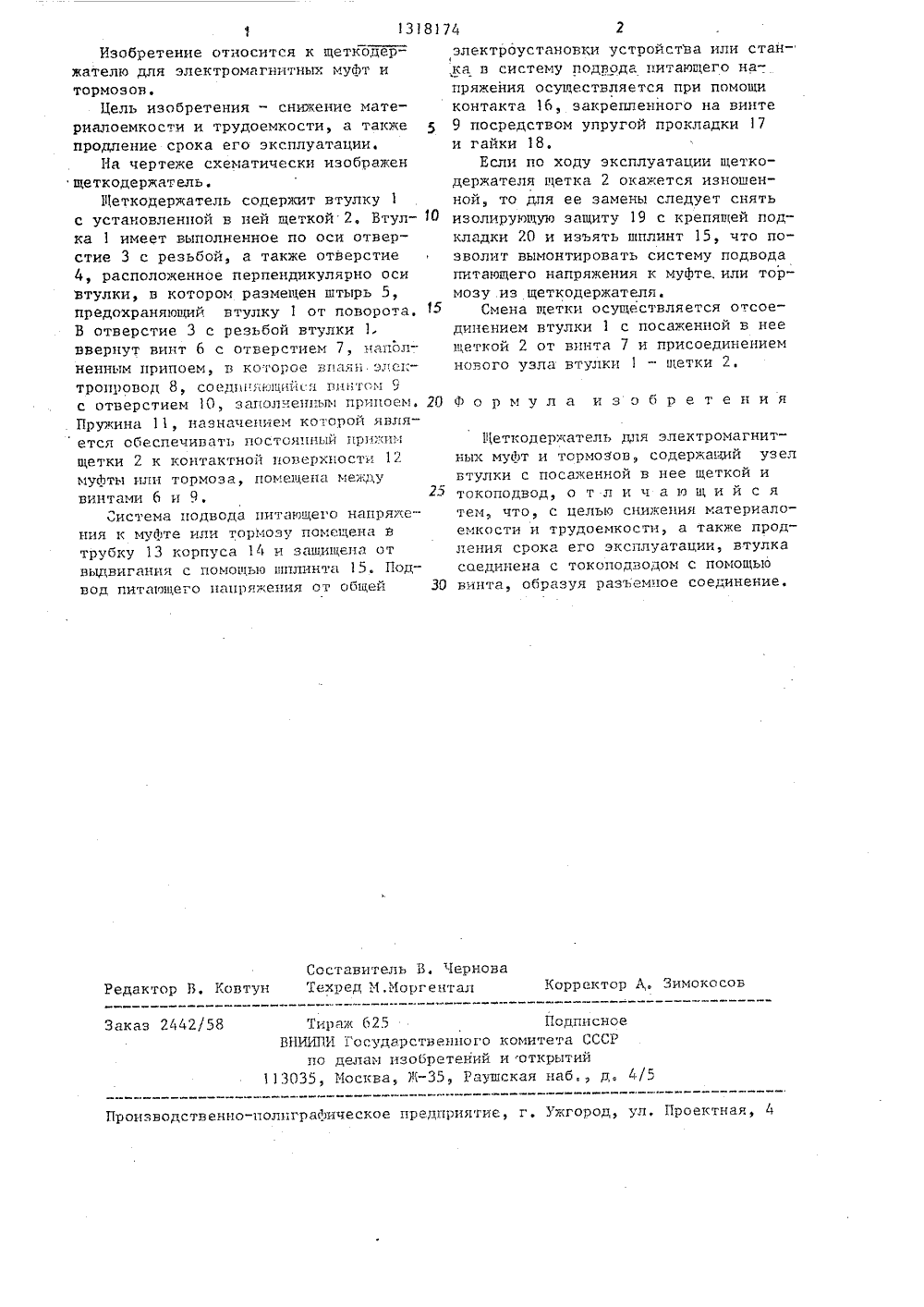

(72) Изей Рудницки, Бронислав Церльаки КшиштоА Вавжыцки (Р 1,)(56) Авторское свидетельство СССРВ 364267, кл. Н 01 К 39/36, 1976.Патент Франции Ъф 2454201,кл. Н 01 К 39/38, 1980.Патент ФРГ Р 1763883,кл. Н 01 К 39/41, 1979.(54) ЩЕТКОДЕРЖАТЕЛЬ ДЛЯ ЭЛЕКТРОМАГНИТНЫХ МУФТ И ТОРМОЗОВ(57) Изобретение относится к электротехнике, 11 ельи изобретения являетсяснижение материалоемкости и трудоем,.кости изготовления щеткодержателейдля электромагнитных муфт и тормозов.Щеткодержатель содержит втулку 1 сустановленной в ней щеткой 2. Втулка1 имеет отверстие 3, выполненное пооси с резьбой, а также отверстиерасположенное перпендикулярно осивтулки, в котором помещен штырь 5,предохранявщий втулку 1 от поворота.В отверстие 3 с резьбой втулки 1ввернут винт 6, в котором выполненоотверстие 7, наполненное припоем, вкоторое впаян электропровод 8, кото.рый соединяется с винтом 9 с отверстием 10, заполненным припоем. Пружина 11, назначением которой являетсяобеспечивать постоянный прижим щеткиЪ ОСУДАРСТВЕННЫЙ КОМИТЕТ СССРО ДЕЛАМ ИЗОБРЕТЕНИЙ И ОТКРЫТИЙ ОПИСАНИЕ ИЗ 2 к контактной поверхности 12 муфты или тормоза, помещена между винтами 6 и 9. 1 ил,1318174 Составитель Б, 1 ерноваРедактор Б. Ковтун Техред М.Моргентал Корректор Ь Зимокосов Тираж 625 Подписное БНИИПИ Государственного комитета СССР по делам изобретений и открытий 113035, Москва, Ж, Раушская наб д, 4/5Заказ 2442/58 Производственно-полиграфическое предприятие, г. Ужгород, ул. Проектная, 4 Изобретение относится к щеткодержателю для электромагнитных муфт итормозовЦель изобретения - снижение материалоемкости и трудоемкости, а такжепродление срока его эксплуатации.На чертеже схематически изображенщеткодержатель.11 еткодержатель соцержит втулку 1с установленной в ней щеткой 2. Втулка 1 имеет выполненное по оси отверстие 3 с резьбой, а также отверстие4, расположенное перпендикулярно осивтулки, в котором размещен штырь 5,предохраняющий втулку 1 от поворота,В отверстие 3 с резьбой втулки 1,ввернут винт 6 с отверстием 7, напол-.ненным припоем, в которое впаян элск -тропровод 8 соединяющийся Бинтов 9с отверстием 10, заполненным припоем,Пружина 11, назначением которой является обеспечивать постоянный прижимщетки 2 к контактной поверхности 12муфты или тормоза, помещена междувинтами 6 и 9,Система подвода питающего напряжения к мЯте или тормозу помещена втрубку 13 корпуса 14 и защищена отвыдвигания с помощью шплинта 15. Подвод питающего напряжения от общей электроустановки устройства или станка в систему подвода питающего напряжения осуществляется при помощи контакта 16, закрепленного на винте 9 посредством упругой прокладки 17 и гайки 18,Если по ходу эксплуатации щеткодержателя щетка 2 окажется изношенной, то для ее замены следует снять изолирующую защиту 19 с крепящей подкладки 20 и изъять шплинт 15, что позволит вымонтировать систему подвода питающего напряжения к муфте,или тормозу из щеткодержателя.Смена щетки осуществляется отсоединением втулки 1 с посаженной в нее щеткой 2 от винта 7 и присоединением нового узла втулки 1 - щетки 2. 20 Формула изобретения Щеткодержатель для электромагнитных муАт и тормозов, содержащий узел втулки с посаженной в нее щеткой и токоподвод, о т л и ч а ю щ и й с я тем что, с целью снижения материало- емкости и трудоемкости, а также продления срока его эксплуатации, втулка соединена с токоподводом с помощью ЗО винта, образуя разъемное соединение.
СмотретьЗаявка
3385210, 05.02.1982
Фабрика Ужондзень Механичных Понар-0стжэп1ув
ЮЗЕФ РУДНИЦКИ, БРОНИСЛАВ ЦЕРЛЬАК, КШИШТОФ ВАВЖЫЦКИ
МПК / Метки
МПК: H01R 39/36
Метки: муфт, тормозов, щеткодержатель, электромагнитных
Опубликовано: 15.06.1987
Код ссылки
<a href="https://patents.su/2-1318174-shhetkoderzhatel-dlya-ehlektromagnitnykh-muft-i-tormozov.html" target="_blank" rel="follow" title="База патентов СССР">Щеткодержатель для электромагнитных муфт и тормозов</a>
