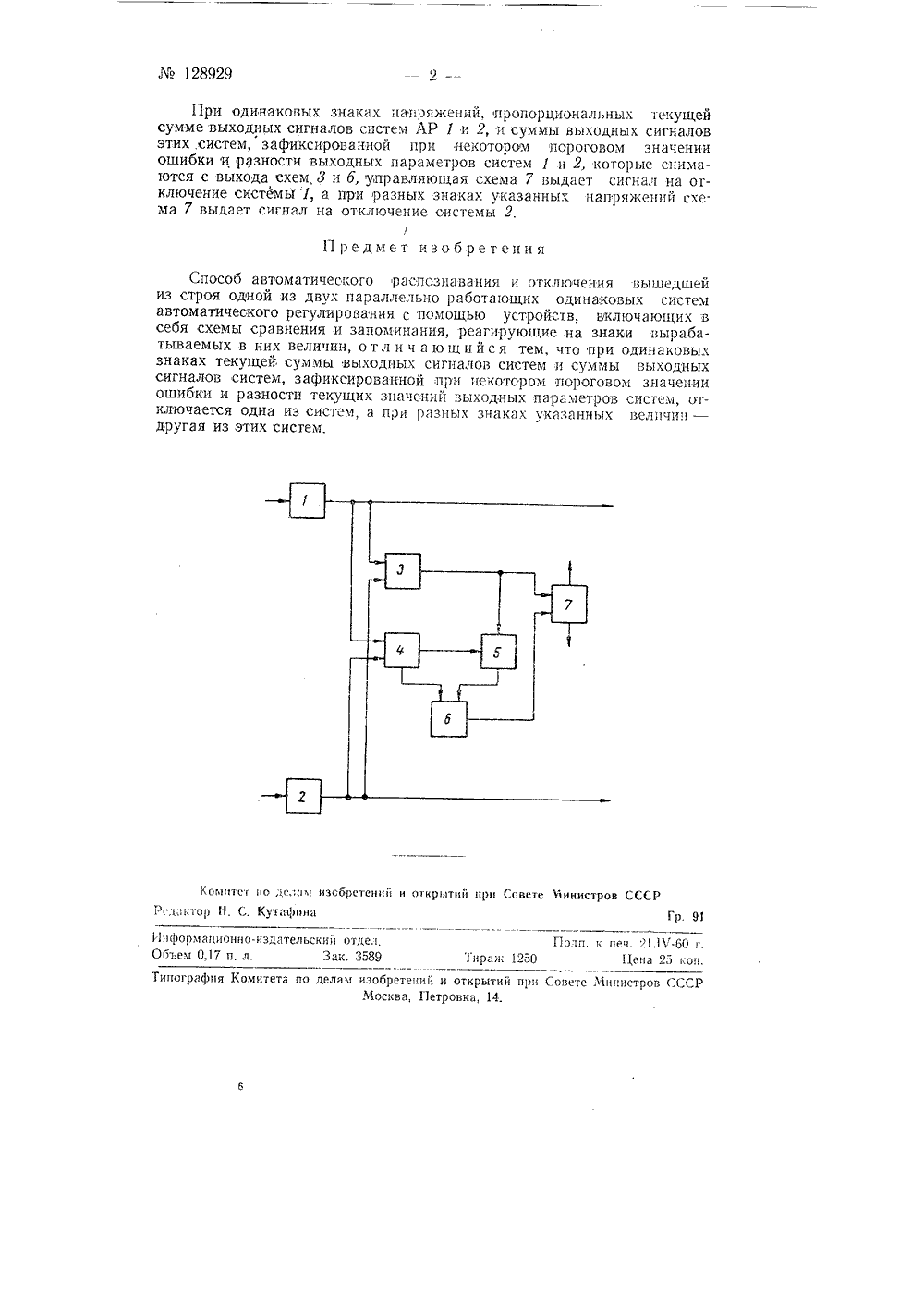

Способ автоматического распознавания и отключения вышедшей из строя одной из двух параллельно работающих одинаковых систем автоматического регулирования

Номер патента: 219992

Опубликовано: 01.01.1968

Авторы: Верхолат, Каберман, Соловьев

МПК: B23C 1/16, B23Q 35/12

Метки: величины, динамической, конирования, ограничения, ошибки, схема

...управляющего воздействия может превысить допустимую величину для существующей электромеханической следящей системы. Это приведет к увеличению динамической ошибки следящей системы. Уменьшение динамической ошибки в таком случае возможно за счет снижения скорости копирования только в той части контура изделия, где имеет место его резкое изменение,С этой целью в систему следящего привода предложено ввести спусковое устройство, срабатывающее при превышении динамической ошибки копирования заданной величины и снижающее скорость копирования за счет существенного увеличения глубины жесткой отрицательной обратной связи по скорости. Бластота управляющего воздеистя, что приводит к соответству. ию динамической ошибки ко.219992 РоГ 1 симый...

Номер патента: 508683

Опубликовано: 30.03.1976

Авторы: Гапоненко, Соколенко

МПК: G01K 3/08, G01K 7/00

Метки: выходным, датчик, разности, сигналом, срелейным, температур

...Датчик содержит два соединенных последо.вательно двухбазовых диода 1 и 2. Последовательно с первой базой диода 1 включено нагрузочное сопротивление 3, с которого снимается выходной сигнал, Эмиттер диода 1 соединен со средней точкой делителя на резисторах 4 и 5. Эмиттер диода 2 свободен,Датчик работает следующим образом, Температурный коэффициент межбазового 0 сопротивления двухбазовых диодов положителен, а температурный коэффициент двухбазового диода в целом при включении в цепь второй базы фиксированного сопротивления может быть в зависимости от величины этого 5 сопротивления как положительным, так и отрицательным, Благодаря этому при включении в цепь второй базы диода 1 межбазового перехода диода 2 можно создать такой режим,...

Номер патента: 531502

Опубликовано: 05.10.1976

Авторы: Герд, Райнер, Хорст-Петер

МПК: G01L 1/24

Метки: выходным, сигналом, силы, форме, цифровой

...14, причем возможно сквозное просвечивание, МВ качестве демпфирующей среды применяется воздух (фиг. 2). Освещение и оптическое преобразование происходи в отраженном свете. Измеряемая сила Г непосредственно воздействует на изгибную плас- д тину 1,Свободные верхние поверхности пластин 3 и внутренчяя поверхность одной изгибной пластины 1 полупрозрачны и образуют клиновые поверхности интерференции, в кото- р рых при освещении параллельным монохроматическим пучком возникают параллельные интерференцио нные полосы.При действии измеряемой силы Г по оси симметрии у происходит деформация щ пластин 1 в областях, снабженвх прорезями, Прогиб средней части пластины 1 пренебрежимо мал, так что поверхности, образующие интерференционный клин, движутся...

Номер патента: 540173

Опубликовано: 25.12.1976

Автор: Скрябин

МПК: G01L 7/16

Метки: выходным, измерительных, пневматическим, поверки, преобразователей, сигналом

...который через переменный дроссель 9 и ротаметр 10 поступает навход грузопоршневого задатчика давления.Выход задатчика давления пневматическисвязан с одной из полостей реле перепада давления и с одним из электропиевмоклапаиов(4) перед измерительным прибором,С другой полостью реле перепада давленияи со вторым электропневмоклапаном 5 передизмерительным прибором соединен пневмовыход поверяемого преобразователя (давлением 0,2 - 1,0 кгс/см).С пневмовыходом поверяемого преобразователя связана также управляющая камерапневматического исполнительного механизма(сервомотора) .Устройство работает следующим образом.В зависимости от того или иного значенияпневмовыхода, поступившего в устройство отповеряемого преобразователя, пневматический...

Номер патента: 687921

Опубликовано: 05.03.1980

Авторы: Лобань, Цветков

МПК: G01N 21/26

Метки: время-импульсным, выходным, газоанализатор, сигналом

...линейности статической характеристики газоанализатора с время-импульсным выходным сигналом.Указанная цель достигается тем,что известный газоаналиэатор снабженделителем тока, полупрозрачньм зеркалом, установленным в кювете с анализируемой газовой смесью, дополнительным приемником излучения и диф - 40ференциальным интегратором, одиниз входов которого через ключ, связанный с устройством формирования,соединен с основным приемником излучения, а к второму входу интегратораподключен дополнительный приемникизлучени я, вход дополнительногоприемника излучения потоком излучения связан с полупрозрачньм зеркалом, а выходы делителя тока через коммутатор связаны с источникомизлучения.На чертеже показана структурнаясхема гаэоанализатора с...
