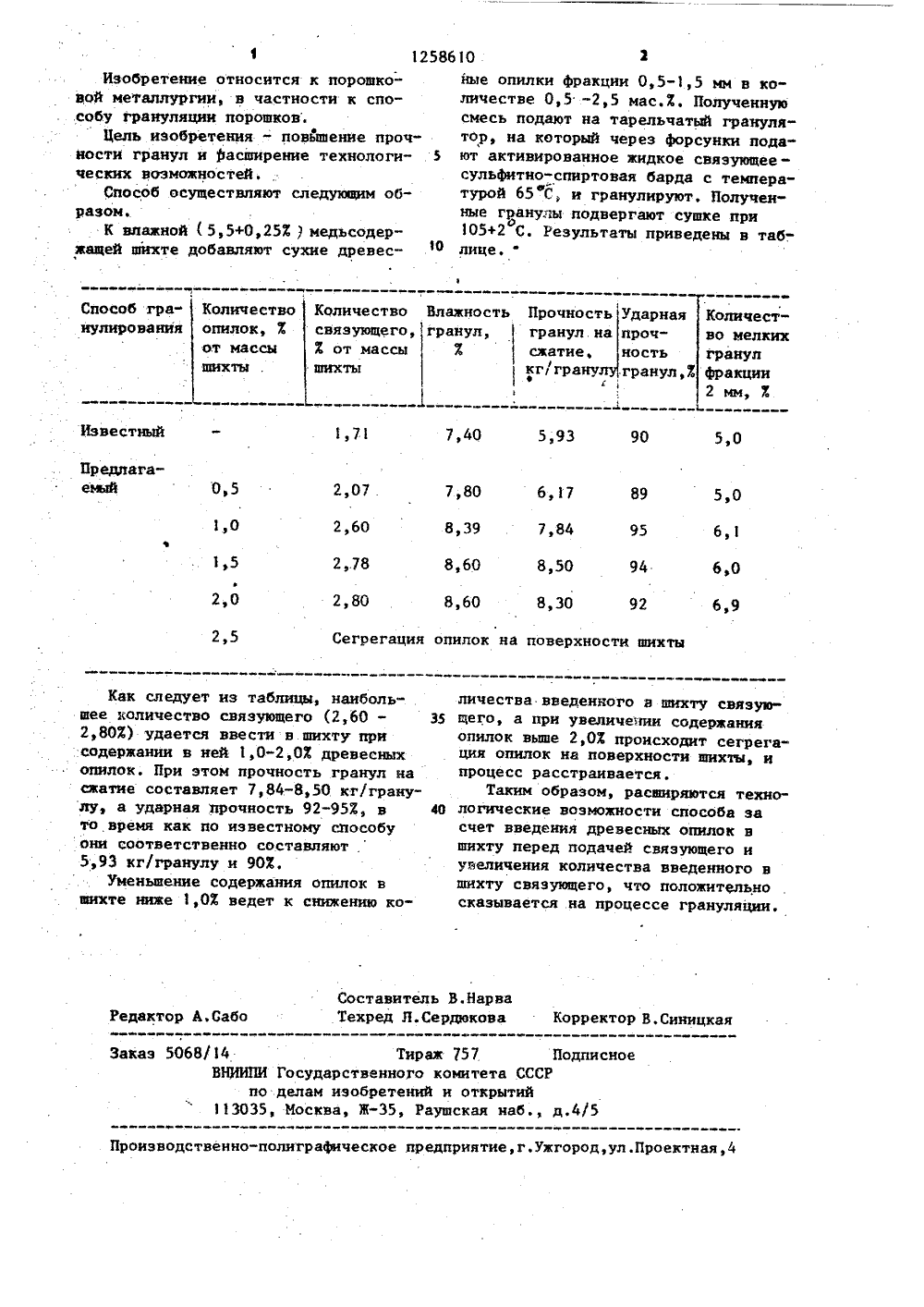

Способ гранулирования порошков из медьсодержащих материалов

Номер патента: 310885

Опубликовано: 01.01.1971

Авторы: Батраков, Кононов, Милютин, Перепелицын

МПК: C04B 35/04

Метки: магнезитового, порошка, шихта

...20% конверторной пыли прочность составляет соответственно 240 - 260 кг/сл-. При давлении 300 кг/слР шихта с добавками конверторной пыли легче спрессовывается, плотность сырца 20 выше.После обжига в промышленной печи притемпературе 1650 С гранулы из каустической пыли с добавками 5%, 10% и 20% конверторной пыли имели соответственно пористость 25 22%, 14% и ,6% при кажущейся плотностисоответственно 2,72, 2,99 и 3,09 г,:слт, в то ьремя, как гранулы из каустического магнезит без добавок имели пористость свыше 38%, а кажущаяся плотность не превышала 2,25 г/слез. З 0 Прочность на сжатие гранул и брикетов31088 о Предмет изобретения Составитель А. АкимоваТехред Е. Борисова Корректор Е. В, Исакова Редактор Е, Дайн Заказ 2692/8 Изд, М 1114 Тираж...

Номер патента: 631551

Опубликовано: 05.11.1978

Авторы: Дримбо, Ищенко, Фишман

МПК: C22B 1/20

Метки: гранул, крупности, шихты

...луча спадающими грануламк шнхты на фотоприемннк поступают световые импульсы, которые после усиления, преобразования ичастотного детектирования поступают наиндикатор, позволяющий оценивать среднюю крупнОсть грянул шихты по частоиимпульсов света. 5Предложенный способ обеспечиваетВначительнО более Высокую точность измерения и независимость измерения отзагрязнения стекол фотоприемника, наличия пыли и пара в месте его установ.КИвНа чертеже изображена схема устройства для осуществления способа,Струя шихты, Входящая из барабанаОкомкователя 1, просвечивается узимлучом света От вите 2, Световьеимпульсы контролируются установленнымсоосно с осветителем 2 фотоприемником3 Преобразованными фщ Оприемннком 3 сигнал поступает ня вход усилителя-...

Номер патента: 583871

Опубликовано: 15.12.1977

Авторы: Акименко, Гайдученко, Грисюк, Гуревич, Павлина, Пожидаев, Попиченко, Фраге

МПК: B22F 1/00

Метки: железного, порошка, шихта

...с"1 И К П О р И С Т Ы с И, ТО 3 П 2 и И- тсльцо повыпЯст восстдиовимость брикстОВ.Поэтому после осстацовлсиия шикты и раз мола получают железный порошок, содержащий 0- 1,5 оо окатышей. Увеличение иористости приводит к значительному сижс;Пю прочисти, что обсспс шаст более высокий выход мелкого порошка.15 П р и м с р. Смесь для Орикстоваиия, соДСР)КДИ 1 МО,;о . )КСЛСЗЦМ 10 ОК 2,1 ПЦУ МО,1 ОТ 10 73,5; Возврат )кслсЗПОГО норовка (фракси 51 минус 1,0 - плюс 0,45) 12,0; сажу ТГ 1-1-33 8,0; пс 7 ролану)+биТук (10:1) 6,0, сксп)иваОт В 20 пспологрсвдсмом смсситслс типа С 11 Б. Полученную смесь орикстируют при 30 - 40 С пд ВялПОВОз 1 прессе пя бристы ряз)сроз 10: 1 ОХ 60 мм. Сырк брикс)11 обладают следующими прочцостиыми характеристиками: 25...

Номер патента: 1627318

Опубликовано: 15.02.1991

Авторы: Асматулов, Воронов, Ложечников, Максимов

МПК: B01D 39/06, B22F 1/00, C03C 14/00

Метки: основе, пористых, порошка, стеклянного, фильтров, шихта

...400 мкм), порошок алюминия марки ПА(200-500 мкм), а в качестве органического связующего - пищевой крахмал и спиртовой раствор банелита.Шихту перемешивали, делали навески массой 17 г и прессовали в стальной прессформе диаметром 26 мм на гидравлическомпрессе при усилии 20 кН давление прессования 35 МН/м ). Сформованные заготовки сушили в печи при 100 С и спекали в печи с выдержкой 15 мин при 675 ОС,Использование в качестве основного 5 компонента шихты стеклянного порошка сферической формы с гладкой поверхностью вместо стеклянного порошка, получаемого помолом, позволило увеличить газопроницаемость материала, 10Пористость фильтров определяли методом гидростатического взвешивания в воде.Перед взвешиванием поры закрывали парафином.Для...

Номер патента: 534307

Опубликовано: 05.11.1976

Авторы: Бастрыга, Городилов, Князев, Константинов, Куиевский, Острик, Пивоваров, Попов, Секачев

МПК: B22F 9/00

Метки: железного, порошка, производства, шихта

...3,5-4,2 3-7 кислор Распыленный железный няемый в шихте, полученнь нием железоуглеродистых р духом, имеет насыпную мас содержит 2-4% углерода иП р и м е р, В табл. 1 составы шихт известной и О г/смзода,представленыредлагаемой 6-8 6-7 Е 1. железный поро ассой, 27 абл. 2 увеличение железного порошка Как ви содержани в шихте о насыпной до 3,4 г/нны и нного 70% в распыл 10 доассы гомз,Вт сширение предеой массы порошчто в качестве 25 едет к увеличению продукта от 2,4 ремя увеличениеого порошокСажа или древесныйугольКаменноугольный пехОднако нельзя получишок с высокой насыпной3,5 г/см,зЦель изобретения - рлов регулирования насыпка. Зто достигается тем Константинов,в, Л. М, Городилов,М. А, Секачевэго ордена Трудового Красногота, Днепровский...
