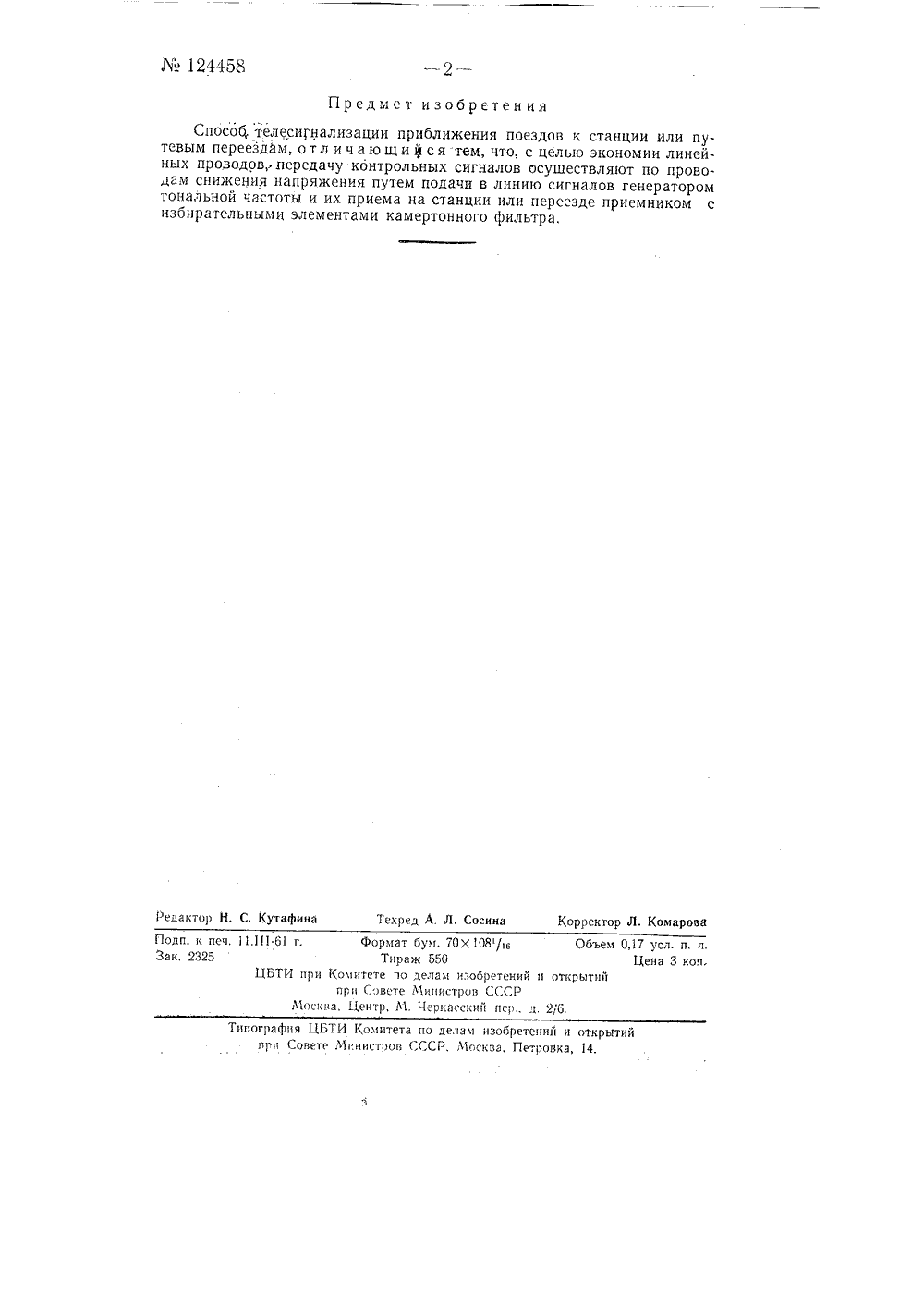

Способ телесигнализации приближения поездов к станции

Номер патента: 204359

Опубликовано: 01.01.1967

Авторы: Константинов, Мицкевич

МПК: B61L 1/10

Метки: движущимся, индуктор, поездной, поездом, приема, сигналов

...приемные катушки 2. Корпус прикреплен к основанию кронштейна 3 25 болтами 4. Кронштейн 3 связан с кронштейном Б при помощи шпилек б и гаек 7, Толщина корпуса 1 должна быть такой, чтобы его можно было разместить в габарите третьего рельса и в то же время обеспечивалась необ ходимая механическая прочность. Кронштейн 3 и кронштейн о имеют зубчатые рейки 8 и 9, с помощью которых корпус 1 надежно фиксируется по отношению к путевым устройствам индуктором 10 и между ними сохраняется постоянный зазор в процессе эксплуатации. Для регулировки этого зазора кронштейн о имеет продолговатые отверстия 11, которые дают возможность устанавливать заданную величину зазора (40 - 65 лил) после проточки бандажей колес подвижного состава,Для подключения...

Номер патента: 289954

Опубликовано: 01.01.1971

Авторы: Дмитриев, Леон, Можаев, Шишл

МПК: B61L 23/16, B61L 3/20

Метки: автоматической, локомотивной, передачи, сигнализации, сигналов, станциях

...устройства для трех кодируемых учястков станции с рельсовь.мц цепямц 1, 2 и 3. Рельсовые цепи кодцруемых участков содержат путевые реле 4, 5 и б с коптактамп 4 ь 5, - 5 с и 6, - б, ц путевые трансформаторы 7, 8 и 9.На чертеже це показано реле включения одцровация, контакты которого ооозцачецы позициями 10.Обмотка группового трацсмиттерного реле 11 (с контактами 11 ) включена через кон такты 12 сигнального реле выходного светофора с главного пути и контакты 18 сигнального реле числовой кодовой автоблокировки (эти реле также не показаны ца чертеже).Трансмцттерцые реле обозначены позиция мц 14, 15 и 16, а их контакты обозначены соответственно 14 15 и 16 т.Схема работает следующим образом, Прц задании маршрута и открытии сигнала...

Номер патента: 39204

Опубликовано: 31.10.1934

Автор: Татаров

МПК: B61L 7/04

Метки: гидравлическое, поездом, путевыми, самим, сигналами

...4 к семафору по трубе 9 и по ответвленной трубке 10 к цилиндру педали. Давлением жидкости в цилиндре поршень сработает и подымет ролик 2 рычага 1 при помощи поршня 8 - б на 30 мм выше. головки рельса. Приспособление таким образом приведено в рабочее состояние. Семафор открыт, Надавливанием бандажа ската движущейся единицы поездного состава на конический ролик 2 приводятся в движение оба золотника кранов 4, 3 при помощи рычага 1, Рычаг 1, вращаясь на оси 11 по часовой стрелке, нижней своей хвостовой частью надавливает на цилиндрический ролик 18 ручки 12 первого золотника 3 и отодвигает ее вправо; вращаясь против часовой стрелки рычаг 1 работает вхолостую, т. е. при отправлении поезда со станции.Отодвиганиемрачива ются оси 3нов при...

Номер патента: 839454

Опубликовано: 15.06.1981

Автор: Ксавье

МПК: H04J 3/08

Метки: многоканальнойсистемы, передачи, промежуточная, сигналов, станция, цифровых

...слов сигнализации, к . второму входу которого подключенвторой управляющий выход генератора 18 синхросигналов местного мульти- кадра, тактовый выход которого подключен к. второму входу блока 14 введения слов сигнализации, третий вход которого соединен с выходом второго блока 19 выделения слов сигнализации. Выход блока 14 введения слов сигнализации подключен к четвертому входу выходного логического блока б,В предлагаемой промежуточной станции осуществляется прием и последую щая.передача цифровых сигналов данных и цифровых слов сигнализации (служебной информации), причем предусматривается отбор некоторых данных иэ входного кадра и введение других 45 данных в выходной кадр. Каждый временнои информационный канал эа" нимает...

Номер патента: 1311981

Опубликовано: 23.05.1987

Авторы: Зорик, Кабельский, Куксов, Скороходов, Федоренко

МПК: B61L 3/20

Метки: кодовых, передачи, поезд, пути, сигналов

...9. Коммутатор 24 связывает выход приемника 19 с входом исполнительно-сигнального блока 26, управляющий выход которого связан с блоком 16 поездной схемы управления, Между блоками 16 и 26 может существовать обратная связь обеспечения контроля выполнения команд. Сигнальный выход блока 26 соединен с сигнальным прибором 27 в кабине управления вагона 6 и сигнальным прибором 28 в кабине управления вагона 7.1311981 формула изобретения Составитель В. ПанинРедактор Л. Гратилло Техред И. Верес Корректор Т. КолбЗаказ839/18 Тираж 456 ПодписноеВНИИПИ Государственного комитета СССР по делам изобретений и открытий113035, Москва, Ж - 35, Раушская наб., д. 4/5Производственно-полиграфическое предприятие, г. Ужгород, ул. Проектная, 4 При реализации...
