Торцовое уплотнение
Похожие патенты | МПК / Метки | Текст | Заявка | Код ссылки
Текст

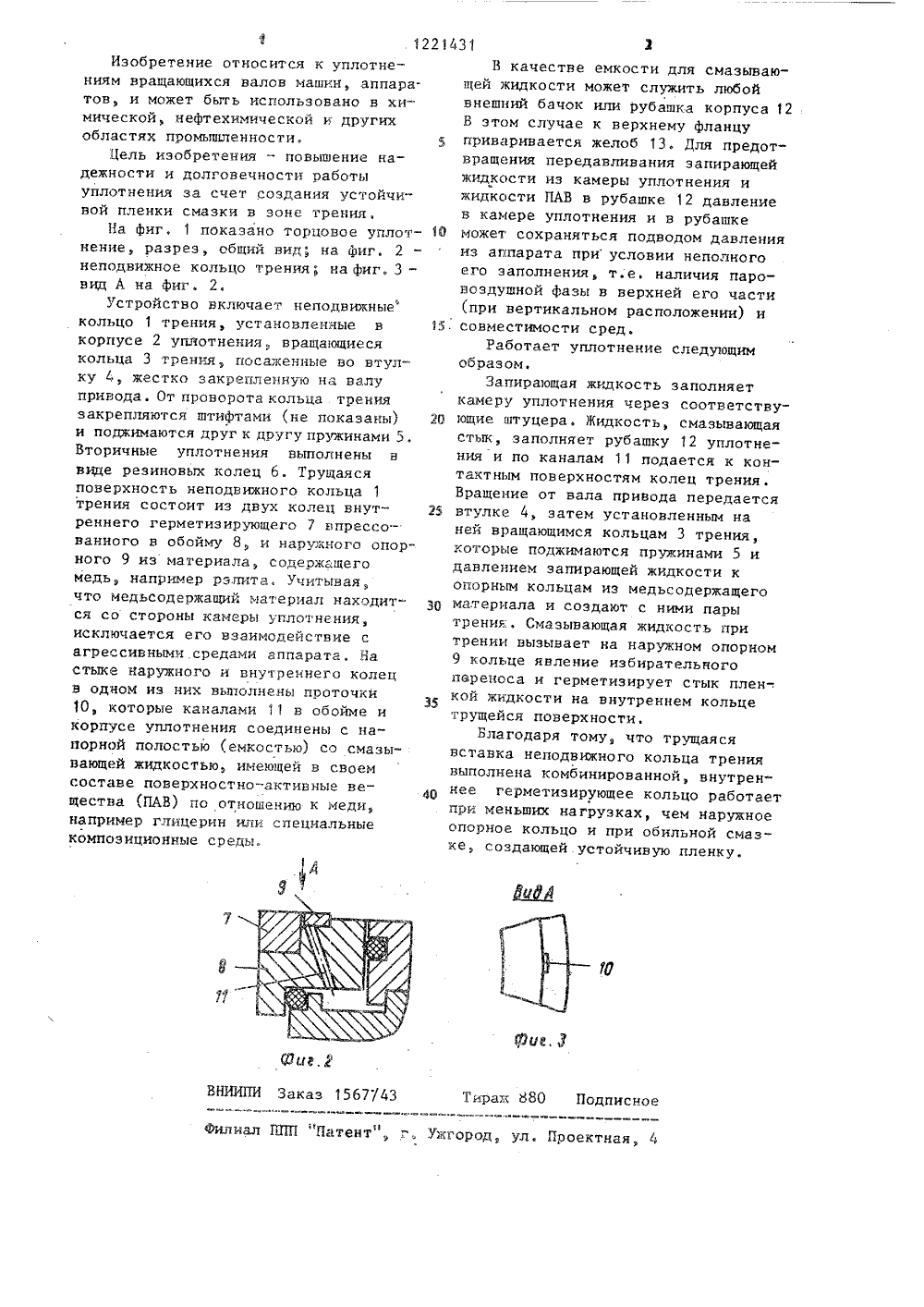

СОЮЗ СОВЕТСКИХСОЦИАЛИСТИЧЕСКИХРЕСПУБЛИК 151) 4 Р 16 .Т 15/34 ОПИСАНИЕ ИЗОБРЕТЕНИЯ " ал Ленинградскоельского и констхимического Баринов,кова тельство ССС 15/34) 1980 ГОСУДАРСТВЕННЫЙ КОМИТЕТ СССРПО ДЕЛАМ ИЗОБРЕТЕНИЙ И ОТНРЫТИЙ К АВТОРСКОМУ СВИДЕТЕЛЬСТВ,(54)(57) 1. ТОРЦОВОЕ УПЛОТНЕНИЕ,включающее вращающееся и невращающееся кольцо трения с трущейся вставкойсредство для подвода жидкостя к поверхности трения, содержащее напорнуюполость, соединенную с парой трения каналами, выполненными в одном из колец трения, о т л и ч а в щ е е с я тем,.что, с целью повьппения надежности и долговечности работы уплотнения, трущаяся вставка неподвижного кольца трения выполнена комбинированной, состоящей из внутреннего и наружного колец, при этом наружное кольцо выполнено из медьсодержащего материала с проточками по внутрейней цилиндрической поверхности, сообщенными с напорной полостью, причем размещенная в ней жидкость включает поверхностно-активное вещество.2. Уплотнение по п. 1, о т л ич а ю щ е е с я тем, что в качестве медьсодержащего материала используют рэлит, а поверхностно-активного вещества - глицерин.1221431 ВКИИПИ Заказ 1567743 Изобретение относится к уплотнениям вращающихся валов машин, аппара.тов, и может быть использовано в химической нефтехимической и другихобластях промьппленности.:Цель изобретения - повышение надежности и долговечности работыуплотнения за счет создания устойчивой пленки смазки в зоне трения .На фиг, 1 показано торцовое уплотнение, разрез, общий вид", на фиг. 2неподвижное кольцо трения; на фиг. 3 -вид А на Фиг. 2.Устройство включает неподвижныекольцо 1 трения, установленные вкорпусе 2 уплотнения вращающиесякольца 3 трения, посаженные во втулку 4, жестко закрепленную на валупривода. От проворота кольца трениязакрепляются штифтами (не показаны)и поджимаются друг к другу пружинами 5,Вторичные уплотнения выполнены ввиде резиновых колец 6. Трущаясяповерхность неподвижного кольца 1трения состоит из двух колец внутреннего герметизирующего 7 впрессованного в обойму 8, и наружного опорного 9 из материала,медь, например рзлита. Учитывая,что медьсодержащий материал находится со стороны камеры уплотнения,исключается его взаимодействие сагрессивнымн.средами аппарата. Яастыке наружного и внутреннего колецв одном из них выполнены проточки10, которые каналами 11 в обойме икорпусе уплотнения соединены с напорной полостью емкостью) со смазывающей жидкостью, имеющей в своемсоставе поверхностно-активные вещества ПАВ) по отношению к меди,например глицерин илн специальныекомпозиционные среды. В качестве емкости для смазывающей жидкости может служить любойвнешний бачок или рубашка корпуса 12В этом случае к верхнему фланцуприваривается желоб 13, Для предотвращения передавливания запирающейжидкости из камеры уплотнения ижидкости ПАВ в рубашке 12 давлениев камере уплотнения и в рубашке 1 О может сохраняться подводом давленияиз аппарата при условии неполногоего заполнения, т.е. наличия паровоэдушной Фазы в верхней его частипри вертикальном расположении) и 15, совместимости сред.Работает уплотнение следующимобразом.Запирающая жидкость заполняеткамеру уплотнения через соответству О ющие штуцера . Жидкость, смаэывающаястык, заполняет рубашку 12 уплотнения и по каналам 11 подается к контактным поверхностям колец трения.Вращение от вала привода передается 25 втулке 4, затем установленным наней вращающимся кольцам 3 трения,которые поджимаются пружинами 5 идавлением запирающей жидкости копорным кольцам из медьсодержащегоматериала и создают с ними парытрения. Смаэывающая жидкость притрении вызывает на наружном опорном9 кольце явление избирательногопереноса и герметизирует стык пленкой жидкости на внутреннем кольцетрущейся поверхности.Благодаря тому, что трущаясявставка неподвижного кольца трениявыполнена комбинированной, внутрен О нее герметизирующее кольцо работаетпри меньших нагрузках, чем наружноеопорное кольцо и при обильной смазке, создающей устойчивую пленку. Тираж 880 Подписное г. Ужгород, ул, Проектная,
СмотретьЗаявка
3735213, 23.04.1984
ДЗЕРЖИНСКИЙ ФИЛИАЛ ЛЕНИНГРАДСКОГО НАУЧНО-ИССЛЕДОВАТЕЛЬСКОГО И КОНСТРУКТОРСКОГО ИНСТИТУТА ХИМИЧЕСКОГО МАШИНОСТРОЕНИЯ
ШАТАЕВ ЕВГЕНИЙ ВИКТОРОВИЧ, БАРИНОВ ПЕТР КОНСТАНТИНОВИЧ, СОКОЛОВ ВАЛЕНТИН ИВАНОВИЧ, ВОЛКОВА МАРИНА ДМИТРИЕВНА
МПК / Метки
МПК: F16J 15/34
Метки: торцовое, уплотнение
Опубликовано: 30.03.1986
Код ссылки
<a href="https://patents.su/2-1221431-torcovoe-uplotnenie.html" target="_blank" rel="follow" title="База патентов СССР">Торцовое уплотнение</a>
