Способ автоматического регулирования процесса горения в топках паровых котлов
Похожие патенты | МПК / Метки | Текст | Заявка | Код ссылки
Номер патента: 121900
Автор: Бейрах
Текст

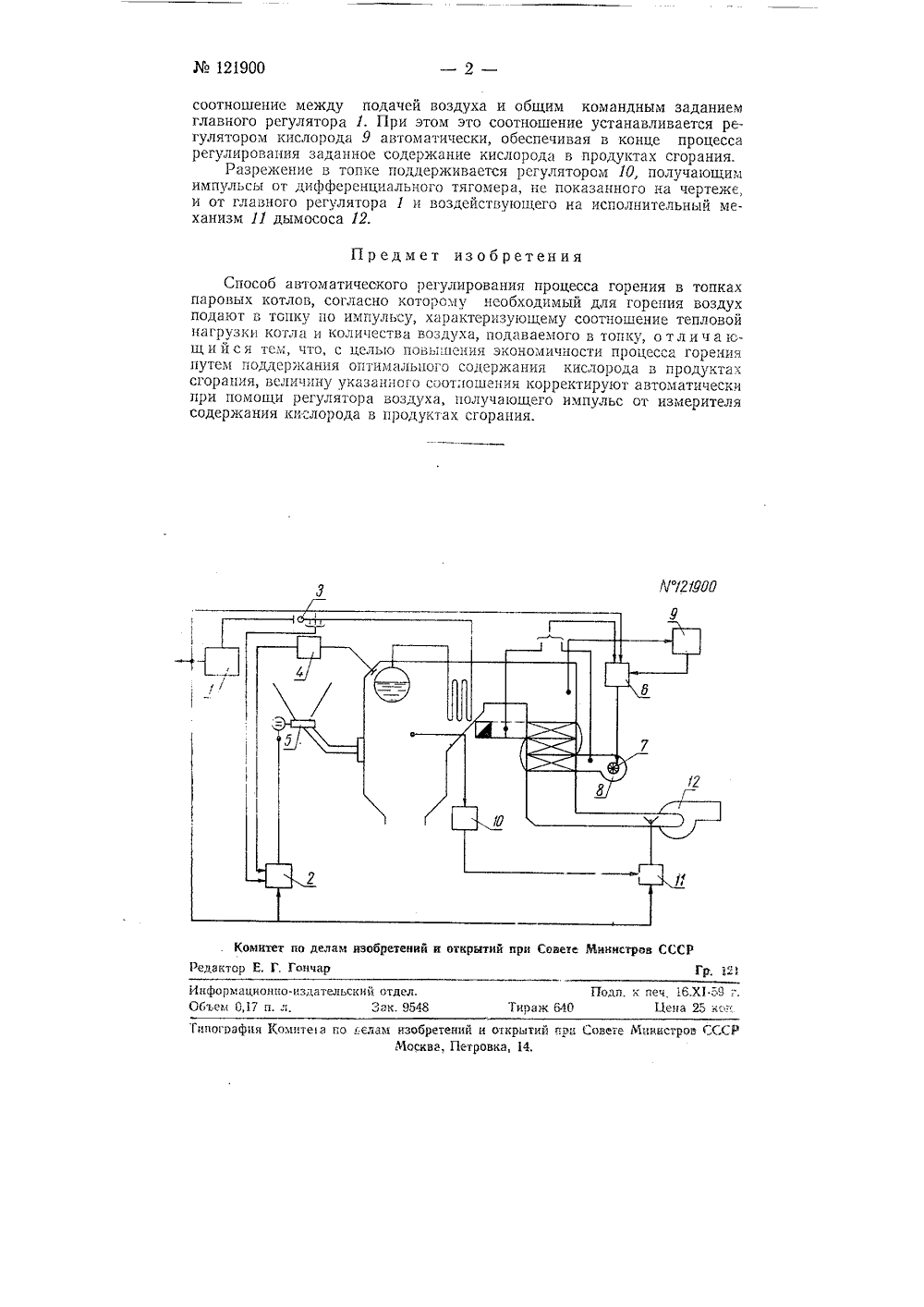

Ж 121900 Класс 24 п 3, 1 оз ЕН ПИСАНИЕ ИЗОБРЕТК АВТОРСКОМУ СВИДЕТЕЛ У ейра ОГО РЕГУЛ И РОВАН ИЯ ПРОЦЕССАПКАХ ПАРОВЫХ КОТЛОВ ПОСОБ АВТОМАТИЧЕ ГОРЕНИЯ В Т. за580364/24 в Комит тий при Совете Минпстро по делаьСССР Б о 59 г. летене изобретений1 ублико В известных способах автоматического регулирования процесса горения в топках паровых котлов, согласно которым необходимый для горения воздух подают в топку по импульсу, характеризующему соотношение тепловой нагрузки котла и количества воздуха, подаваемого в топку, величину указанного соотношения корректируют вручную.Особенность предлагаемого способа заключается в том, что величину соотношения тепловой нагрузки котла и количества воздуха, подаваемого в топку, корректируют автоматически при помощи регулятора воздуха, получающего импульс от измерителя содержания кислорода в продуктах сгорания.Такой способ автоматического регулирования повышает экономичность процесса горения путем поддержания оптимального содержания кислорода в продуктах сгорания.На чертеже приведена схема автоматического регулирования процесса горения по импульсу, характеризующему соотношение тепловой нагрузки котла и количества воздуха, подаваемого в топку, с корректирующим регулятором содержания кислорода в продуктах сгорания.Главный регулятор 1, измеряющий давление пара в общин магистрали котельной, создает командный импульс, соответствуюнгий оощему потреблению пара в котельной, Регулятор 2 тепловой нагрузки каждого из котлов, получающий импульсы от главного регулятора 1, от дифф- ренциального манометра 3, по величине расхода пара нз котла и от манометра 4, по первой производной по времени давления пара в бар- бане котла, управляет подачей топлива через питатель 5 так, чтобы поддержать тепловую нагрузку котла в соответствии с командным заданием главного регулятора 1. Регулятор воздуха 6 измеряет расход воздуха и управляет его подачей, воздействуя на направляющий аппарат 7тьевого вентилятора с таким образом, чтобы поддержать заданное121900 соотношение между подачей воздуха и общим командным заданием главного регулятора 1. При этом это соотношение устанавливается регулятором кислорода 9 автоматически, обеспечивая в конце процесса регулирования заданное содержание кислорода в продуктах сгорания.Разрежение в топке поддерживается регулятором 10, получающим импульсы от дифференциального тягомера, не показанного на чертеже, и от главного регулятора 1 и воздействующего на исполнительный механизм 11 дымососа 12. Предмет изобретения НЫ 00 Комитет по делам изобретений н открытий ирн Совете Министров СССР Редактор Е. Г. Гончар Гр, 121Подп, и печ 16.Х 1-59 г.Тираж б 4 О Цена 25 ксд Информационно-издательский отдел.06 ъем 0,17 п. л. 3 ак. 9548 Типографии Комите 1 а по аелам изобретений и открытий при Совете Министров СССР Москва, Петровка, 14.Способ автоматического регулирования процесса горения в топках паровых котлов, согласно которому необходимый для горения воздух подают в топку по импульсу, характеризующему соотношение тепловой нагрузки котла и коли 1 ествс 1 Воздуха, под 11 ваемОГО В топку, О т л и ч а 1 сщ и Й с я тсъ 1, что, с целью поВышения эконоъ 1 ичности процесса Горения путем поддержания оптимального содержания кислорода в продуктах сгорания, величину указанного соотношения корректируют автоматически при помощи регулятора Воздуха, получающего импульс от измерителя содержания кислорода в продуктах сгорания.
СмотретьЗаявка
580364, 09.07.1957
Бейрах З. Я
МПК / Метки
МПК: F23N 3/00
Метки: горения, котлов, паровых, процесса, топках
Опубликовано: 01.01.1959
Код ссылки
