Плавающее уплотнение
Похожие патенты | МПК / Метки | Текст | Заявка | Код ссылки
Текст

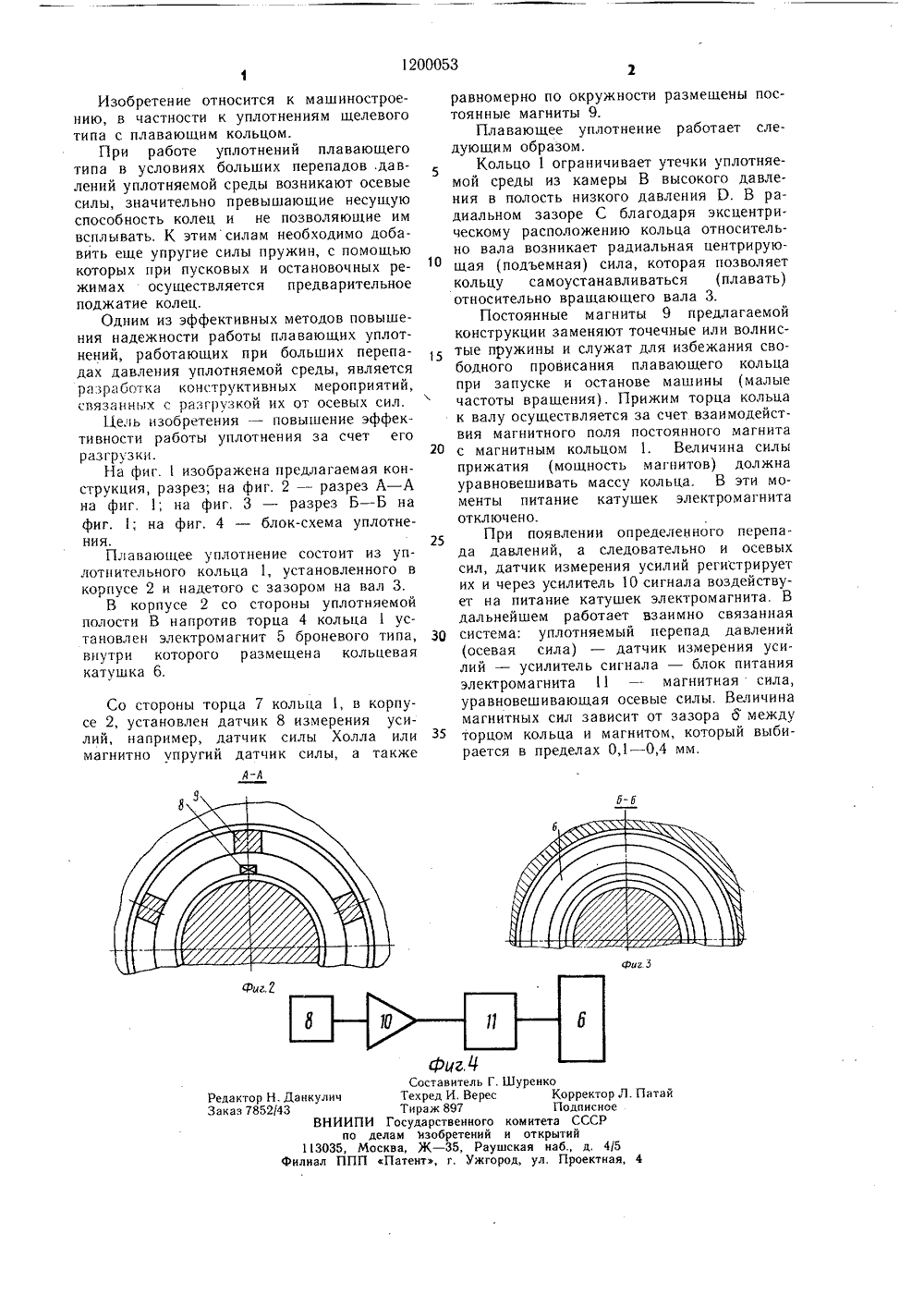

(19) 111) 20005 1) 4 Г 16 1 15/4 ОПИСАНИЕ ИЗОБРЕТЕН тнительное кольцо, ки торцового стыка чающееся тем, что, ективности работы згрузки выполнено ромагнита, установороны уплотняемой а уплотнительного вала упло тво разгру пусом, отли щения эфф редство р вого элект пусе со ст отив торц ое объедине- роектированию аков,илов по п. 1, о разгру онтактиру торце кор и равном ности пос 2. Упл тем, что установлен нительным измерения женными нита ми. щеес бжен отлича ки сн ющем с пуса да ерно р оянным отнение средств ными в к кольцом усилий по окружБесконтактные - М;: Маши 64 з.ПЛОТНЕНИЕ, в корпусе в относительно уплот- чиком сполон магФиг 1 ГОСУДАРСТВЕННЫЙ КОМИТЕТ СССРПО ДЕЛАМ ИЗОБРЕТЕНИЙ И ОТКРЫТИЙ АВТОРСКОМУ СВИДЕТЕЛЬСТВ(54) (57) 1. ПЛАВАЮЩЕЕ Усодержащее установленноекольцевой камере с зазором уплотняемого а также сред кольца с кор с целью пов уплотнения, в виде кольц ленного в ко полости нап кольца.1200053 Фиг 5 фиг. 2 Составитель Г. Шуренко Техред И. Верес Корректор Л. Патай Тираж 897 Подписное ВНИИПИ Государственного комитета СССР по делам изобретений и открытий 1 3035, Москва, Ж - 35, Раушская наб., д. 4/5 филиал ППП Патент, г. Ужгород, ул. Проектная, 4Редактор Н. Данкулич Заказ 7852/43 Изобретение относится к машиностроению, в частности к уплотнениям щелевого типа с плавающим кольцом.При работе уплотнений плавающего типа в условиях больших перепадов,давлений уплотняемой среды возникают осевые силы, значительно превышающие несущую способность колец и не позволяющие им вспл ы вать. К этимсилам необходимо добавить еще упругие силы пружин, с помощью которых при пусковых и остановочных режимах осуществляется предварительное поджатие колец,Одним из эффективных методов повышения надежности работы плавающих уплотнений, работающих при больших перепадах давления уплотняемой среды, является разработка конструктивных мероприятий, связаннь 1 х с разгрузкой их от осевых сил.11 ель изобретения - повышение эффективности работы уплотнения за счет его разгрузки.На фиг. 1 изображена предлагаемая конструкция, разрез; на фиг. 2 - разрез А - А на фиг, 1; на фиг, 3 - разрез Б - Б на фиг. 1; на фиг, 4 - блок-схема уплотнения,Плавающее уплотнение состоит из уплотнительного кольца 1, установленного в корпусе 2 и надетого с зазором на вал 3.В корпусе 2 со стороны уплотняемой полости В напротив торца 4 кольца 1 установлен электромагнит 5 броневого типа, внутри которого размещена кольцевая катушка 6. Со стороны торца 7 кольца 1, в корпусе 2, установлен датчик 8 измерения усилий, например, датчик силы Холла или магнитно упругий датчик силы, а такжеА-А равномерно по окружности размещены постоянные магниты 9.Плавающее уплотнение работает следующим образом,5Кольцо 1 ограничивает утечки уплотняемой среды из камеры В высокого давления в полость низкого давления О, В радиальном зазоре С благодаря эксцентрическому расположению кольца относительно вала возникает радиальная центрирующая (подъемная) сила, которая позволяеткольцу самоустанавливаться (плавать)относительно вращающего вала 3.Постоянные магниты 9 предлагаемойконструкции заменяют точечные или волнистые пружины и служат для избежания свободного провисания плавающего кольцапри запуске и останове машины (малыечастоты вращения). Прижим торца кольцак валу осуществляется за счет взаимодействия магнитного поля постоянного магнита20 с магнитным кольцом 1. Величина силыприжатия (мощность магнитов) должнауравновешивать массу кольца. В эти моменты питание катушек электромагнитаотключено.При появлении определенного перепада давлений, а следовательно и осевыхсил, датчик измерения усилий регистрируетих и через усилитель 10 сигнала воздействует на питание катушек электромагнита. Вдальнейшем работает взаимно связанная30 система: уплотняемый перепад давлений(осевая сила) - датчик измерения усилий - усилитель сигнала - блок питанияэлектромагнита 11 - магнитная сила,уравновешивающая осевые силы. Величинамагнитных сил зависит от зазора о междуЗ 5 торцом кольца и магнитом, который выбирается в пределах 0,1 - 0,4 мм.
СмотретьЗаявка
3711033, 01.12.1983
НАУЧНО-ПРОИЗВОДСТВЕННОЕ ОБЪЕДИНЕНИЕ ПО ИССЛЕДОВАНИЮ И ПРОЕКТИРОВАНИЮ ЭНЕРГЕТИЧЕСКОГО ОБОРУДОВАНИЯ ИМ. И. И. ПОЛЗУНОВА
ЛУЧИН ГЕННАДИЙ АЛЕКСАНДРОВИЧ, КАЗАКОВ БОРИС ИВАНОВИЧ, КУРНОСОВ ВАЛЕРИАН АЛЕКСАНДРОВИЧ, ГРЕМИЛОВ ДМИТРИЙ ИВАНОВИЧ
МПК / Метки
МПК: F16J 15/44
Метки: плавающее, уплотнение
Опубликовано: 23.12.1985
Код ссылки
<a href="https://patents.su/2-1200053-plavayushhee-uplotnenie.html" target="_blank" rel="follow" title="База патентов СССР">Плавающее уплотнение</a>
