Генератор импульсов

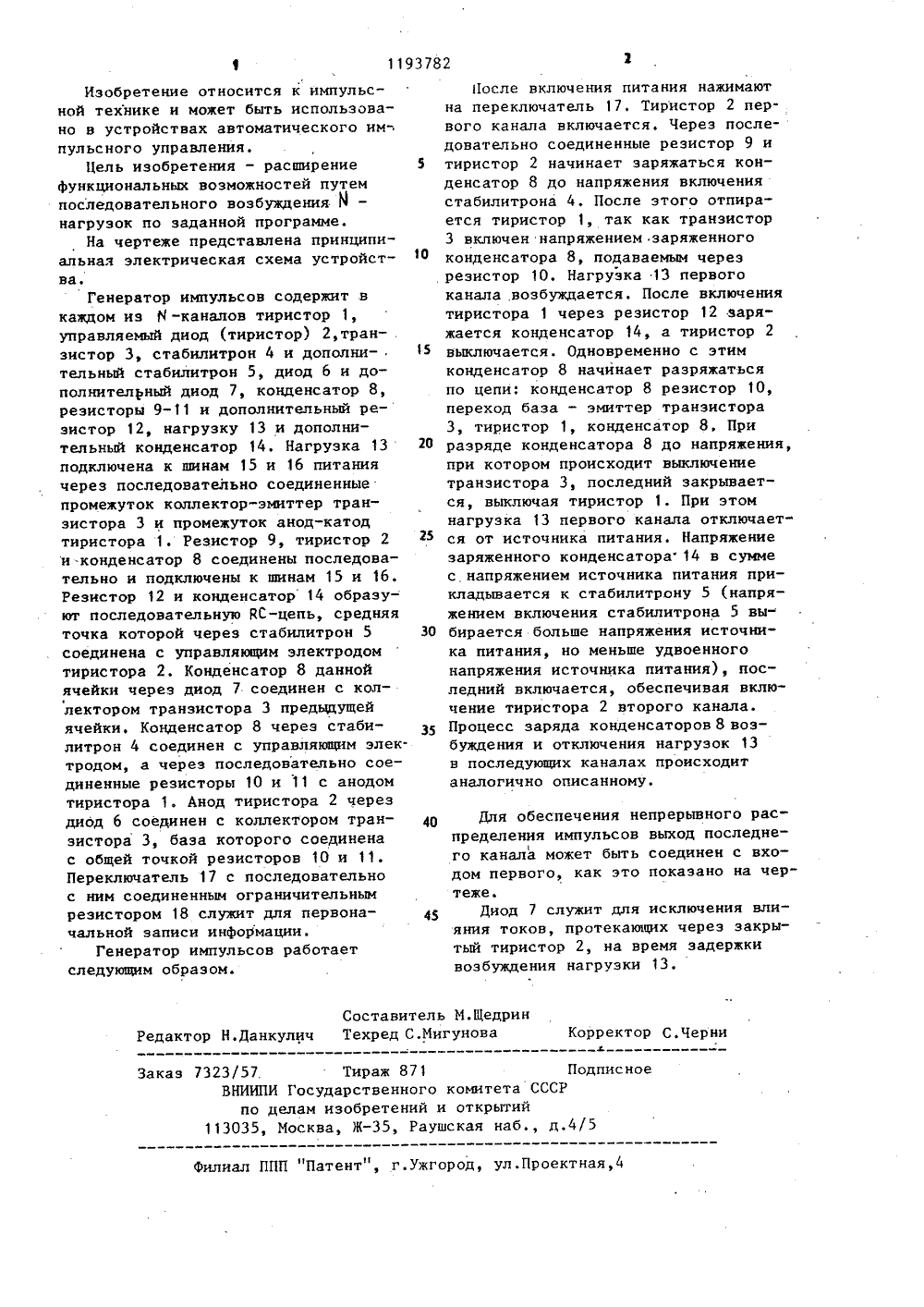

(5 ЕЛЬСТВ ВТОРСКОМУ ГОСУДАРСТВЕННЫЙ НОМИТЕТ СССР По ДЕЛАМ ИЗОБРЕТЕНИЙ И ОТНРЦТИ(56) Авторское свидетельство СССРВ 1112530, кл. Н 03 К 3/335, 1983.(54)(57) ГЕНЕРАТОР ИМПУЛЬСОВ по авт.св, В 1112530, отличающий -с я тем, что, с целью расширенияфункциональных возможностей путемобеспечения последовательного возбуждения М-нагрузок по заданной ЯО 1193782 программе, он дополнительно содержит Мгенераторных ячеек, идентичных основной, причем в каждой ячейке диод в цепи заряда выполнен управляемым и своим управляющим электродом подключен к коллектору транзистора предыдущей ячейки через дополнительно введенные стабилитрон,и конденсатор, точка соединения которых подключена к первой питающей шине через дополнительно введенный резистор, а конденсатор каждой ячейки подключен к коллектору транзистора предыдущей ячейки через дополнительно введен-. ный разрядный диод.5Заказ 7323/57. Тираж 871 Подписное ВНИИПИ Государственного комитета СССР по делам изобретений и открытий 1 13035, Москва, Ж, Раушская наб д.4/5Филиал ППП "Патент", г.Ужгород, ул.Проектная,4 Изобретение относится к импульсной технике и может быть использовано в устройствах автоматического импульсного управления.Цель изобретения - расширение 5Функциональных возможностей путемпоследовательного возбуждения 8 -нагрузок по заданной программе.На чертеже представлена принципиальная электрическая схема устройства.Генератор импульсов содержит вкаждом из М -каналов тиристор 1,управляемый диод (тиристор) 2,тран- .зистор 3, стабилитрон 4 и дополнительный стабилитрон 5, диод 6 и дополнительный диод 7, конденсатор 8,резисторы 9-11 и дополнительный резистор 12, нагрузку 13 и дополнительный конденсатор 14. Нагрузка 13 20подключена к шинам 15 и 16 питаниячерез последовательно соединенныепромежуток коллектор-эмиттер транзистора 3 и промежуток анод-катодтиристора 1, Резистор 9, тиристор 2и -конденсатор 8 соединены последовательно и подключены к шинам 15 и 16.Резистор 12 и конденсатор 14 образуют последовательную ВС-цепь, средняяточка которой через стабилитрон 5 30соединена с управляющим электродомтиристора 2. Конденсатор 8 даннойячейки через диод 7 соединен с коллектором транзистора 3 предццущейячейки. Конденсатор 8 через стабилитрон 4 соединен с управляющим элек.тродом, а через последовательно соединенные резисторы 10 и 11 с анодомтиристора 1. Анод тиристора 2 черездиод 6 соединен с коллектором транзистора 3, база которого соединенас общей точкой резисторов 10 и 11.Переключатель 17 с последовательнос ним соединенным ограничительнымрезистором 18 служит для первоначальной записи информации.Генератор импульсов работаетследующим образом. После включения питания нажимают на переключатель 17. Тиристор 2 первого канала включается. Через последовательно соединенные резистор 9 и тиристор 2 начинает заряжаться конденсатор 8 до напряжения включения стабилитрона 4, После этого отпирается тиристор 1, так как транзистор 3 включен напряжением заряженного конденсатора 8, подаваемым через резистор 10. Нагрузка 13 первого канала возбуждается, После включения тиристора 1 через резистор 12 заряжается конденсатор 14, а тиристор 2 выключается. Одновременно с этим конденсатор 8 начинает разряжаться по цепи; конденсатор 8 резистор 10, переход база - эмиттер транзистора 3, тиристор 1, конденсатор 8, При разряде конденсатора 8 до напряжения, при котором происходит выключение транзистора 3, последний закрывается, выключая тиристор 1. При этом нагрузка 13 первого канала отключается от источника питания. Напряжение заряженного конденсатора" 14 в сумме с напряжением источника питания прикладывается к стабилитрону 5 (напряжением включения стабилитрона 5 выбирается больше напряжения источника питания, но меньше удвоенного напряжения источника питания), последний включается, обеспечивая включение тиристора 2 второго канала. Процесс заряда конденсаторов 8 возбуждения и отключения нагрузок 13 в последующих каналах происходит аналогично описанному. Для обеспечения непрерывного распределения импульсов выход последнего канала может быть соединен с входом первого, как это показано на чертеже.диод 7 служит для исключения влияния токов, протекающих через закрытый тиристор 2, на время задержки возбуждения нагрузки 13.
