Шкив клиноременного вариатора
Похожие патенты | МПК / Метки | Текст | Заявка | Код ссылки
Текст

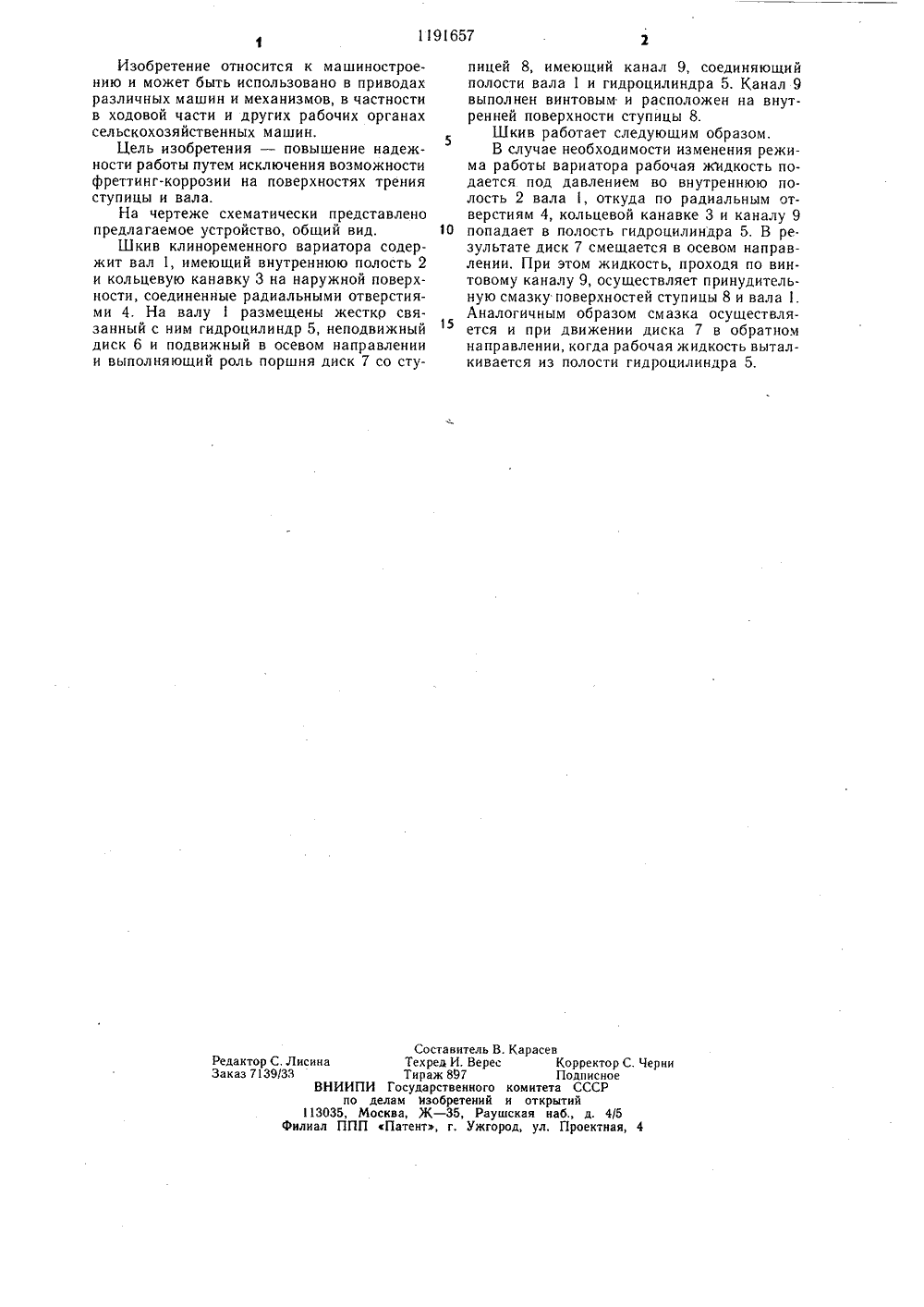

СОЮЗ СОВЕТСНИХСОЦИАЛИСТИЧЕСКИХРЕСПУБЛИН 16 9) Г 16 Н 11/06, 55 УСВИДЕТЕЛ У А ВТОРС конструкборочных ъединения вриленко, А. Р. Рас 6 Н 9/18,.47 И 15,1 06,ГОСУДАРСТВЕННЫЙ КОМИТЕТ СССР ПО ДЕЛАМ ИЗОБРЕТЕНИЙ И ОТКРЫТ ОПИСАНИЕ ИЗ(71) Головное специализированноеторское бюро по комплексам зерноумашин Производственного обРостсельмаш(54) (57) ШКИВ КЛИНОРЕМЕННОГО ВАРИАТОРА, содержащий вал, имеющи, внутреннюю полость и кольцевую канавк на наружной поверхности, соединенные радиальными отверстиями, размещенные на валу жестко связанный с ним гидроцилиндр и неподвижный диск, подвижный в осевом направлении, и выполняющий роль поршня диск со ступицей, имеющей канал, соединяющий полости вала и гидроцилиндра, отличающийся тем, что, с целью повышения надежности работы путем исключения возможности фреттинг-коррозии на поверхностях трения ступицы и вала, канал выполнен винтовым и расположен на внутренней поверхности ступицы,1191657 Составитель В. Карасев Техред И. Верес Корректор С. Черни Тираж 897 Подписное ВНИИПИ Государственного комитета СССР по делам Изобретений и открытий13035, Москва, Ж - 35, Раушская наб., д. 4/5 Филиал ППП Патент, г. Ужгород, ул. Проектная, 4Редактор С. Лиснна Заказ 7139/33 Изобретение относится к машиностроению и может быть использовано в приводах различных машин и механизмов, в частности в ходовой части и других рабочих органах сельскохозяйственных машин.Цель изобретения - повышение надежности работы путем исключения возможности фреттинг-коррозии на поверхностях трения ступицы и вала.На чертеже схематически представлено предлагаемое устройство, общий вид.Шкив клиноременного вариатора содержит вал 1, имеющий внутреннюю полость 2 и кольцевую канавку 3 на наружной поверхности, соединенные радиальными отверстиями 4. На валу 1 размещены жесткр связанный с ним гидроцилиндр 5, неподвижный диск 6 и подвижный в осевом направлении и выполняющий роль поршня диск 7 со ступицей 8, имеющий канал 9, соединяющий полости вала 1 и гидроцилиндра 5. Канал 9 выполнен винтовым и расположен на внутренней поверхности ступицы 8.Шкив работает следующим образом.В случае необходимости изменения режима работы вариатора рабочая жидкость подается под давлением во внутреннюю полость 2 вала 1, откуда по радиальным отверстиям 4, кольцевой канавке 3 и каналу 9 1 О попадает в полость гидроцилиндра 5, В ре.зультате диск 7 смещается в осевом направлении. При этом жидкость, проходя по винтовому каналу 9, осуществляет принудительную смазку поверхностей ступицы 8 и вала 1.Аналогичным образом смазка осуществляется и при движении диска 7 в обратном направлении, когда рабочая жидкость выталкивается из полости гидроцилиндра 5.
СмотретьЗаявка
3560414, 02.03.1983
ГОЛОВНОЕ СПЕЦИАЛИЗИРОВАННОЕ КОНСТРУКТОРСКОЕ БЮРО ПО КОМПЛЕКСАМ ЗЕРНОУБОРОЧНЫХ МАШИН ПРОИЗВОДСТВЕННОГО ОБЪЕДИНЕНИЯ "РОСТСЕЛЬМАШ"
АНТОНЕНКО ВЛАДИМИР ДМИТРИЕВИЧ, ГАВРИЛЕНКО ВЛАДИМИР ВЛАДИМИРОВИЧ, МЕЩЕРЯКОВ ИВАН КИРЕЕВИЧ, ПЕРУНОВ ДМИТРИЙ ГЕОРГИЕВИЧ, РАСПОПОВ АЛЕКСАНДР РОМАНОВИЧ, ШУРИНОВ ВАЛЕНТИН АЛЕКСЕЕВИЧ
МПК / Метки
МПК: F16H 11/06, F16H 55/56
Метки: вариатора, клиноременного, шкив
Опубликовано: 15.11.1985
Код ссылки
<a href="https://patents.su/2-1191657-shkiv-klinoremennogo-variatora.html" target="_blank" rel="follow" title="База патентов СССР">Шкив клиноременного вариатора</a>
Шкив вариатора
Номер патента: 911081
Опубликовано: 07.03.1982
Автор: Бевз
МПК: F16H 55/52
...из дисков (не показан).Работа шкива вариатора заключается в управлении относительного осевого перемещения дисков 4 и 5 и конусов, -образованных клиновидными планками 17 радиально-упорными шарикоподшипниками 8 и 9. Большой угол, образованный между клиновид. ными планками 17 дисков 4 и 5 предоставляет возможность управлять шкивом нри замедленном вращении и при вращаемом его положении,В предложенном шкиве вариатора ступицы 18 и 19 выполнены разборными, что предоставляет возможность в процессе эксплуатации клиновидные планки 17 заменять на новые, Вариаторы с предложенными шкивами предоставляется возможным выполнять с большими передаточными числами, например 1:10, 1:30 и более. Формула изобретения Шкив вариатора, содержащий полудиски,...
Шкив клиноременного вариатора
Номер патента: 1763773
Опубликовано: 23.09.1992
Автор: Алексеев
МПК: F16H 55/52
Метки: вариатора, клиноременного, шкив
...соответственно, зубчатое колесо 8 с числом зубьев Ез и блок шестерен 9 с числом зубьев Ед, установленным на коленчатом валу 10 с возможностью радиального и осевого перемещения.Пердлагаемый шкив клиноременного вариатора работает в трех режимах: на увеличение диаметра обхвата клиновым вариаторным ремнем дисков 2 и 1 (фиг. 1); на уменьшение диаметра обхвата клиновым вариаторным ремнем дисков 2 и 1 (фиг. 2); на постоянный диаметр обхвата дисков 2 и 1 клиновым вариаторным ремнем (фиг. 3) В первом и втором режимах передаточное число меняется пропорционально количеству оборотов, сделанных подвижным шкивом вариатора.Третий режим - режим постоянного передаточного числа.Работа устройства осуществляется следующим образом.Первый режим (фиг. 1)При...
Шлицевое соединение вала со ступицей зубчатого колеса
Номер патента: 576449
Опубликовано: 15.10.1977
Автор: Кабачный
МПК: F16D 1/08
Метки: вала, зубчатого, колеса, соединение, ступицей, шлицевое
...равномерного распределения контактных давлений на шлиц по всей его рабочей длине в прорези каждого шлица установлена пластина равного сопротивления изгибу, податливый конец которой расположен со стороны приложения крутящего момента.Такое выполнение шлицов шлицевой ступицы зубчатого колеса с диском, расположенным симметрично относительно середины шлицсвой ступицы, придает цм изгибную податливость, изменяющуюся ио всей длине. ,576349е аа а й Ц,( Фф 3 С целью падежного стопорения пластин в прорезях, повышения изгибочной прочности шлпц плпцсной ступицы и демпфпруощих ОВ)ЙсВ п 1 лппсВОГ сосдппспп)1, и т 11 ежс ВО пзЙсяг)Впс 3 гр 51 зп.ВВ 51, сво)Одное и)Ос 1)1 Вс)ВО п 1)Орсзси молсст Оыть з)ВО,испо уп)угим сиптси)сским...
Способ бесшпоночного соединения вала со ступицей
Номер патента: 258049
Опубликовано: 01.01.1969
МПК: B63H 5/12
Метки: бесшпоночного, вала, соединения, ступицей
...которым обеспечивается прижатие кольцевой стенки к сопрягаемой поверхности вала с гарантированным натягом. Это снижает трудоемкость и упрощает операцию по установке и съемке ступицы.На чертеже поясняется описываемый способ.Способ бесшпоночного соединения гребного вала 1 со ступицей 2 гребного винта путем натяга сопрягаемых поверхности А вала 1 и поверхности Б отверстия в ступице состоит в следующем. Во внутреннюю кольцевую герметичную полость В, образованную вдоль ступицы 2 и отделенную от сопрягаемой поверхности А вала 1 кольцевой стенкой Г, являющейся частью тела ступицы, подают жидкость под давлением. Канал Д подачи по следней герметизируют, например, с помощьюневозвратного клапана т, фиксируя заданное давление в полости В. Под...
