Способ возведения железобетонных мостов статически неопределимых систем
Похожие патенты | МПК / Метки | Текст | Заявка | Код ссылки
Номер патента: 1174514
Автор: Дацковский
Текст

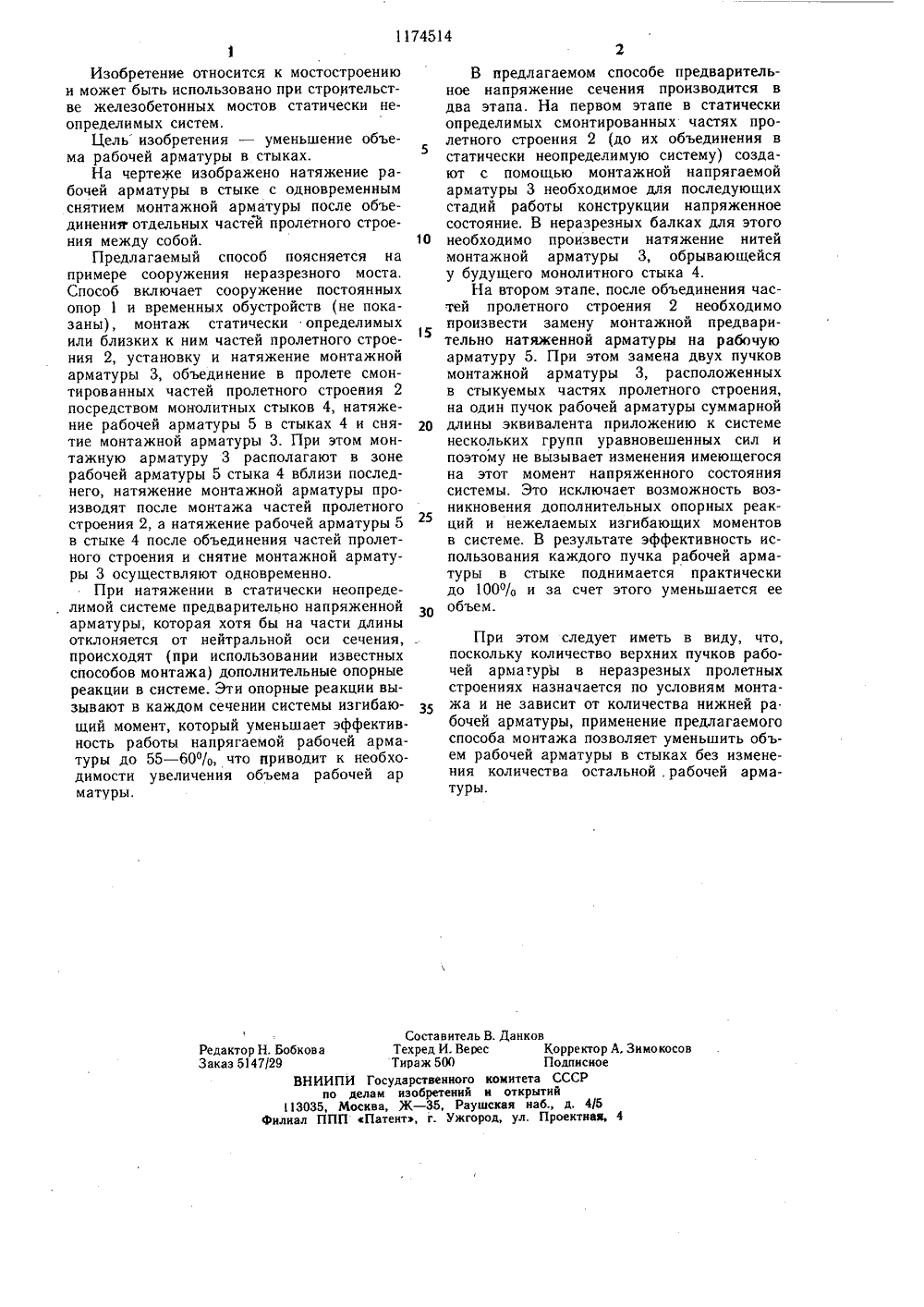

(51)4 Е 01 Р 21 ИИСЮЮЗВМ ИЩЭ ИМ ОПИСАНИЕ ИЗОБРЕТЕНИЯК АВТОРСКОМУ СВИДЕТЕЛЬСТВУ ГОСУДАРСТВЕННЫЙ КОМИТЕТ СССРПО ДЕЛАМ ИЗОБРЕТЕНИЙ И ОТНРЫТИЙ(71) Государственный ордена Трудового Красного Знамени проектно-изыскательский институт по проектированию и изысканиям больших мостов Гипротранс мост (53) 69.057 (088.8)(54) (57) СПОСОБ ВОЗВЕДЕНИЯ ЖЕЛЕЗОБЕТОННЫХ МОСТОВ СТАТИЧЕСКИ НЕОПРЕДЕЛИМЫХ СИСТЕМ, включаю 801174514 А щий сооружение постоянных опор и временных обустройств, монтаж разрезных частей пролетного строения, установку и натяжение монтажной арматуры, объединение в пролете смонтированных частей пролетного строения посредством монтажных стыков, натяжение рабочей арматуры в стыках и снятие монтажной арматуры, отличающийся тем, что, с целью уменьшения объема рабочей арматуры в стыках, монтажную арматуру располагают в зоне рабочей арматуры стыка вблизи последнего, причем натяжение монтажной арматуры производят после монтажа разрезных частей пролетного строения, а натяжение рабочей арматуры в стыке и снятие монтажной арматуры осуществляют одновре- й менно.11Изобретение относится к мостостроению и может быть использовано при строительстве железобетонных мостов статически неопределимых систем.Цель изобретения - уменьшение объема рабочей арматуры в стыках.На чертеже изображено натяжение рабочей арматуры в стыке с одновременным снятием монтажной арматуры после объединенитг отдельных частеи пролетного строения между собой.Предлагаемый способ поясняется на примере сооружения неразрезного моста. Способ включает сооружение постоянных опор 1 и временных обустройств (не показаны), монтаж статически определимых или близких к ним частей пролетного строения 2, установку и натяжение монтажной арматуры 3, объединение в пролете смонтированных частей пролетного строения 2 посредством монолитных стыков 4, натяжение рабочей арматуры 5 в стыках 4 и снятие монтажной арматуры 3. При этом монтажную арматуру 3 располагают в зоне рабочей арматуры 5 стыка 4 вблизи последнего, натяжение монтажной арматуры производят после монтажа частей пролетного строения 2, а натяжение рабочей арматуры 5 в стыке 4 после объединения частей пролетного строения и снятие монтажной арматуры 3 осуществляют одновременно.При натяжении в статически неопределимой системе предварительно напряженной арматуры, которая хотя бы на части длины отклоняется от нейтральной оси сечения, происходят (при использовании известных способов монтажа) дополнительные опорные реакции в системе. Эти опорные реакции вызывают в каждом сечении системы изгибающий момент, который уменьшает эффектив. ность работы напрягаемой рабочей арматуры до 55 - 60 в/в, что приводит к необходимости увеличения объема рабочей ар матуры. 74514 В предлагаемом способе предварительное напряжение сечения производится в два этапа. На первом этапе в статически определимых смонтированных частях пролетного строения 2 (до их объединения в статически неопределимую систему) создают с помощью монтажной напр ягаемой арматуры 3 необходимое для последующих стадий работы конструкции напряженное состояние. В неразрезных балках для этого 10 необходимо произвести натяжение нитеймонтажной арматуры 3, обрывающейся у будущего монолитного стыка 4.На втором этапе, после объединения частей пролетного строения 2 необходимо 15произвести замену монтажной предварительно натяженной арматуры на рабочую арматуру 5. При этом замена двух пучков монтажной арматуры 3, расположенных в стыкуемых частях пролетного строения, на один пучок рабочей арматуры суммарной 20 длины эквивалента приложению к системенескольких групп уравновешенных сил и поэтому не вызывает изменения имеющегося на этот момент напряженного состояния системы. Это исключает возможность возникновения дополнительных опорных реакций и нежелаемых изгибающих моментов в системе. В результате эффективность использования каждого пучка рабочей арматуры в стыке поднимается практически до 100 О/О и за счет этого уменьшается ее 30 объем.При этом следует иметь в виду, что,поскольку количество верхних пучков рабочей арма гуры в неразрезных пролетных строениях назначается по условиям монтажа и не зависит от количества нижней ра.бочей арматуры, применение предлагаемого способа монтажа позволяет уменьшить объем рабочей арматуры в стыках без изменения количества остальной, рабочей арматуры.Составитель В. Данков Редактор Н. Бобкова Техред И, Верес Корректор А, Зимокосов Заказ 5147/29 Тираж 500 Подписное ВН ИИПИ Государственного комитета СССР по делам изобретений и открытий 113035, Москва, Ж - 35, Раушская наб., д. 4/5 Филиал ППП Патент, г. Ужгород, ул. Проектная, 4
СмотретьЗаявка
3665357, 24.11.1983
ГОСУДАРСТВЕННЫЙ ОРДЕНА ТРУДОВОГО КРАСНОГО ЗНАМЕНИ ПРОЕКТНО ИЗЫСКАТЕЛЬСКИЙ ИНСТИТУТ ПО ПРОЕКТИРОВАНИЮ И ИЗЫСКАНИЯМ БОЛЬШИХ МОСТОВ "ГИПРОТРАНСМОСТ"
ДАЦКОВСКИЙ ВЛАДИМИР МОДЕСТОВИЧ
МПК / Метки
МПК: E01D 2/00, E01D 21/00
Метки: возведения, железобетонных, мостов, неопределимых, систем, статически
Опубликовано: 23.08.1985
