Способ изготовления листа с гофрами
Похожие патенты | МПК / Метки | Текст | Заявка | Код ссылки
Номер патента: 1156769
Авторы: Майоров, Майорова, Омельченко
Текст

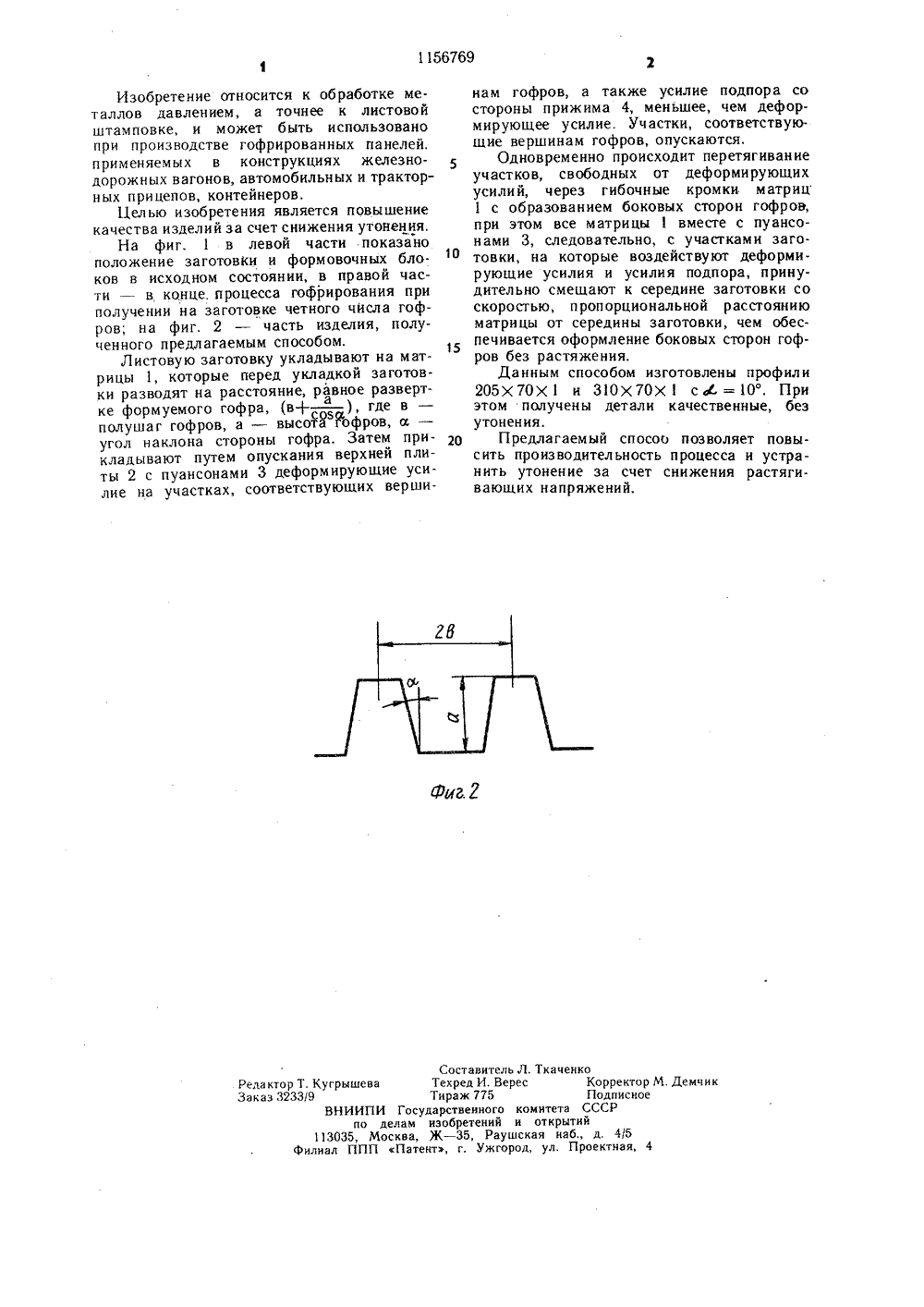

СОЮЗ СОВЕТСКИХСОЦИАЛИСТИЧЕСКИХРЕСПУБЛИК В В 21 Р 13 0 САНИЕ ИЗОБРЕТЕН 80.НИЯ ЛИС- лоские верткам листа дикулярных УДАРСТВЕННЫЙ КОМИТЕТ СССРДЕЛАМ ИЗОБРЕТЕНИЙ И ОТКРЫТИЙ К АВТОРСКОМУ СВИДЕТЕЛЬСТ(54) (57) СПОСОБ ИЗГОТОВЛЕТА С ГОФРАМИ, имеющими пшины, путем приложения к учасдеформирующих усилий, перпен скин горно-металлургичес ЯО 1156769 А плоскости листа, и перетягивания свободных от деформирующих усилий участков листа через гибочные кромки инструмента, отличающийся тем, что, с целью повышения качества изделий за счет снижения утонения, деформирующие усилия прикладывают одновременно по всей ширине листа на всех участках, размещая их на расстоянии, равном развертке формуемого гофра, и одновременно прикладывая на тех же участках усилия подпора, а перетягивание участков листа через гибочные кромки инструмента осуществляют с двух сторон от участков приложения усилий при одновременном сближении последних в направлении к середине листа.1156769 Составитель Л. ТкачеТекред И. ВересТираж 775Государственного комитеталам изобретений и открыква, Ж - 35, Раушская наПатент, г. Ужгород, ул. нкоКорректор М. ДемчнкПодписноеСССРийд. 4(5Проектная, 4 Редактор Т. Кугрышева Заказ 3233/9 ВНИИПИпо д113035, Мо Филиал ППП Изобретение относится к обработке металлов давлением, а точнее к листовой штамповке, и может быть использовано при производстве гофрированных панелей. применяемых в конструкциях железнодорожных вагонов, автомобильных и тракторных прицепов, контейнеров.Целью изобретения является повышение качества изделий за счет снижения утонения.На фиг. 1 в левой части показано положение заготовки и формовочных блоков в исходном состоянии, в правой части - в конце, процесса гофрирования при получении на заготовке четного числа гофров; на фиг. 2 - часть изделия, полученного предлагаемым способом.Листовую заготовку укладывают на матрицы 1, которые перед укладкой заготовки разводят на расстояние, равное развертке формуемого гофра, (в+ ), где в -аполушаг гофров, а - высот 2 кофров, а - угол наклона стороны гофра. Затем прикладывают путем опускания верхней плиты 2 с пуансонами 3 деформирующие усилие на участках, соответствующих вершинам гофров, а также усилие подпора со стороны прижима 4, меньшее, чем деформирующее усилие. Участки, соответствующие вершинам гофров, опускаются.Одновременно происходит перетягиваниеучастков, свободных от деформирующих усилий, через гибочные кромки матриц 1 с образованием боковых сторон гофров, при этом все матрицывместе с пуансонами 3, следовательно, с участками заготовки, на которые воздействуют деформирующие усилия и усилия подпора, принудительно смещают к середине заготовки со скоростью, пропорциональной расстоянию матрицы от середины заготовки, чем обеспечивается оформление боковых сторон гофров без растяжения.Да иным способом изготовлены профил и205 Х 70 Х 1 и 310 Х 70 Х с аЕ = 10. При этом получены детали качественные, без утонения.20 Предлагаемый спосоо позволяет повысить производительность процесса и устранить утонение за счет снижения растягивающих напряжений.
СмотретьЗаявка
3702549, 20.02.1984
КОММУНАРСКИЙ ГОРНО-МЕТАЛЛУРГИЧЕСКИЙ ИНСТИТУТ
МАЙОРОВ ГЕННАДИЙ ИВАНОВИЧ, ОМЕЛЬЧЕНКО ПЕТР ПЛАТОНОВИЧ, МАЙОРОВА НАЖИЯ ГАЯСОВНА
МПК / Метки
МПК: B21D 13/02
Опубликовано: 23.05.1985
Код ссылки
