Иммитатор монеты однократного использования

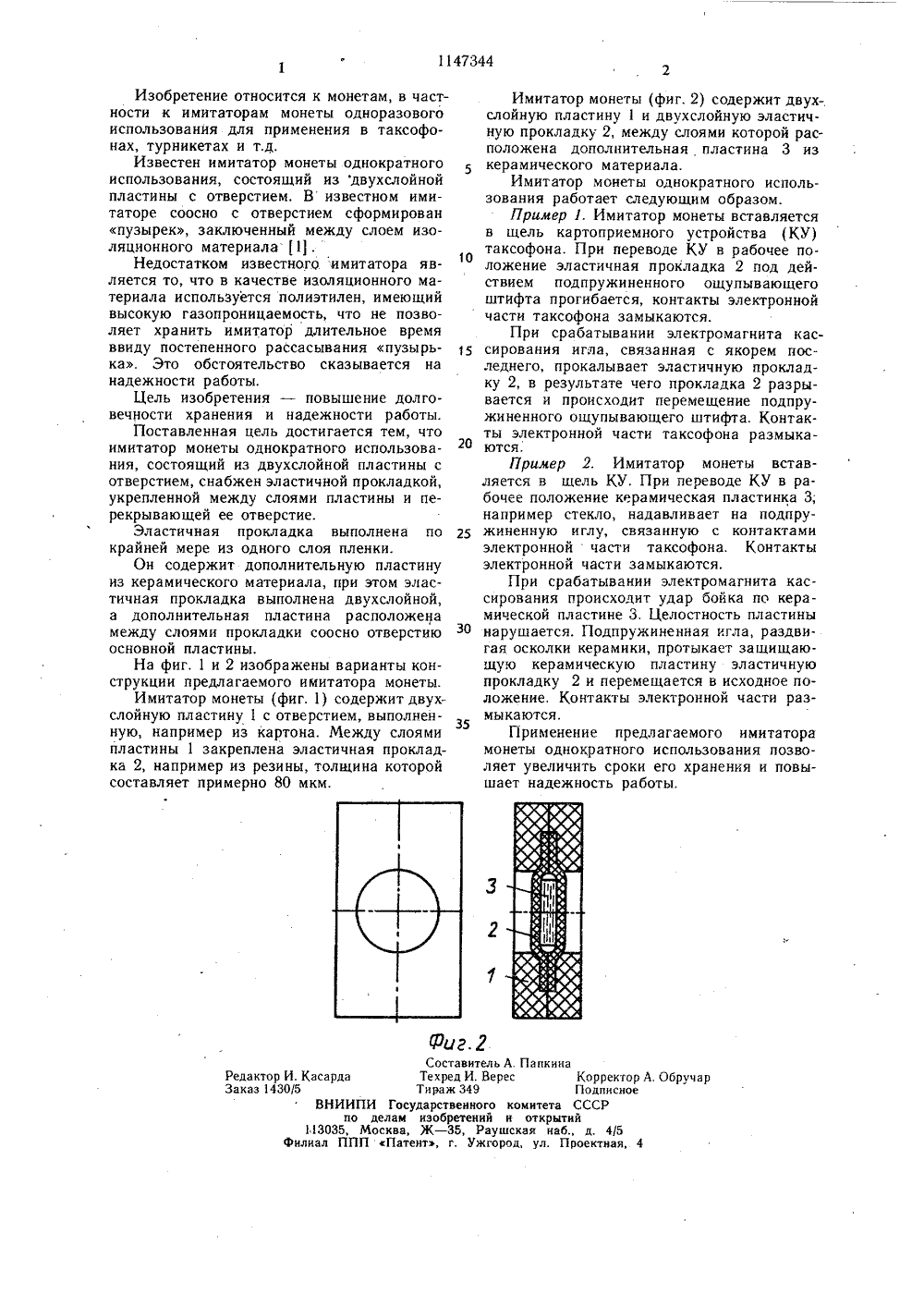

СОЮЗ СОВЕТСКИХСОЦИАЛИСТИЧЕСКИРЕСПУБЛИК 47 9) 01 С 21/О ОСУДАРСТВЕННЫЙ КОМИТЕТ СССР ПО ДЕЛАМ ИЗОБРЕТЕНИЙ И ОТНРЫТ ОПИС Е ИЗОСВИДЕТЕ ЕТ К АВТОРСК 2 т П,идетельство 04 М 17/00, ОР МОНЕТЬ ЛЬЗОВАНИЯ ластины с от о, с целью п ия и надеж вВь(54) (57) 1. ИМИТАТКРАТНОГО ИСПОщий из двухслойной потличающийся тем, чтдолговечности хранен по заявке961.1 ОДНО -состояверстием, овышения ности работы, он снабжен эластичной прокладкой, укрепленной между слоями пластины и перекрывающей ее отверстие.2. Имитатор по п. 1, отличающийся тем, что эластичная прокладка выполнена по крайней мере из одного слоя пленки.3. Имитатор по пп 1 и 2, отличающийся тем, что он содержит дополнительную пластину из керамического материала, при этом эластичная прокладка выполнена двухслойной, а дополнительная пластина расположена между слоями прокладки соосно отверстию основной пластины.1147344 Составитель А. Папкина Редактор И. Касарда Техред И. Верес Корректор А. Обручар Заказ 1430/5 Тираж 349 Подписное ВНИИПИ Государственного комитета СССР по делам изобретений и открытий 113035, Москва, Ж - 35, Раушская наб., д. 4/5 филиал ППП Патент, г. Ужгород, ул. Проектная, 4Изобретение относится к монетам, в частности к имитаторам монеты одноразового использования для применения в таксофонах, турникетах и т,д.Известен имитатор монеты однократного использования, состоящий из двухслойной пластины с отверстием. В известном имитаторе соосно с отверстием сформирован пузырек, заключенный между слоем изоляционного материала 11.Недостатком известного имитатора является то, что в качестве изоляционного материала используется полиэтилен, имеющий высокую газопроницаемость, что не позволяет хранить имитатор длительное время ввиду постепенного рассасывания пузырька. Это обстоятельство сказывается на надежности работы.Цель изобретения - повышение долговечности хранения и надежности работы.Поставленная цель достигается тем, что имитатор монеты однократного использования, состоящий из двухслойной пластины с отверстием, снабжен эластичной прокладкой, укрепленной между слоями пластины и перекрывающей ее отверстие.Эластичная прокладка выполнена по крайней мере из одного слоя пленки.Он содержит дополнительную пластину из керамического материала, при этом эластичная прокладка выполнена двухслойной, а дополнительная пластина расположена между слоями прокладки соосно отверстию основной пластины.На фиг. 1 и 2 изображены варианты конструкции предлагаемого имитатора монеты.Имитатор монеты (фиг. 1) содержит двухслойную пластину 1 с отверстием, выполненную, например из картона. Между слоями пластины 1 закреплена эластичная прокладка 2, например из резины, толщина которой составляет примерно 80 мкм. Имитатор монеты (фиг. 2) содержит двухслойную пластину 1 и двухслойную эластичную прокладку 2, между слоями которой расположена дополнительная пластина 3 изкерамического материала.Имитатор монеты однократного использования работает следующим образом,Пример 1. Имитатор монеты вставляетсяв щель картоприемного устройства (КУ)1 Отаксофона. При переводе КУ в рабочее положение эластичная прокладка 2 под действием подпружиненного ощупывающегоштифта прогибается, контакты электроннойчасти таксофона замыкаются.П ри срабатывании электромагнита кас 15 сирования игла, связанная с якорем последнего, прокалывает эластичную прокладку 2, в результате чего прокладка 2 разрывается и происходит перемещение подпружиненного ощупывающего штифта. Контакты электронной части таксофона размыкаются,Пример 2. Имитатор монеты вставляется в щель КУ. При переводе КУ в рабочее положение керамическая пластинка 3;например стекло, надавливает на подпруд 5 жиненную иглу, связанную с контактамиэлектронной части таксофона. Контактыэлектронной части замыкаются.При срабатывании электромагнита кассирования происходит удар бойка по керамической пластине 3. Целостность пластинынарушается. Подпружиненная игла, раздвигая осколки керамики, протыкает защищающую керамическую пластину эластичнуюпрокладку 2 и перемещается в исходное положение. Контакты электронной части размыкаются.Применение предлагаемого имитаторамонеты однократного использования позволяет увеличить сроки его хранения и повышает надежность работы,
