Генератор пневматических сигналов
Похожие патенты | МПК / Метки | Текст | Заявка | Код ссылки
Номер патента: 1103027
Автор: Иванов
Текст

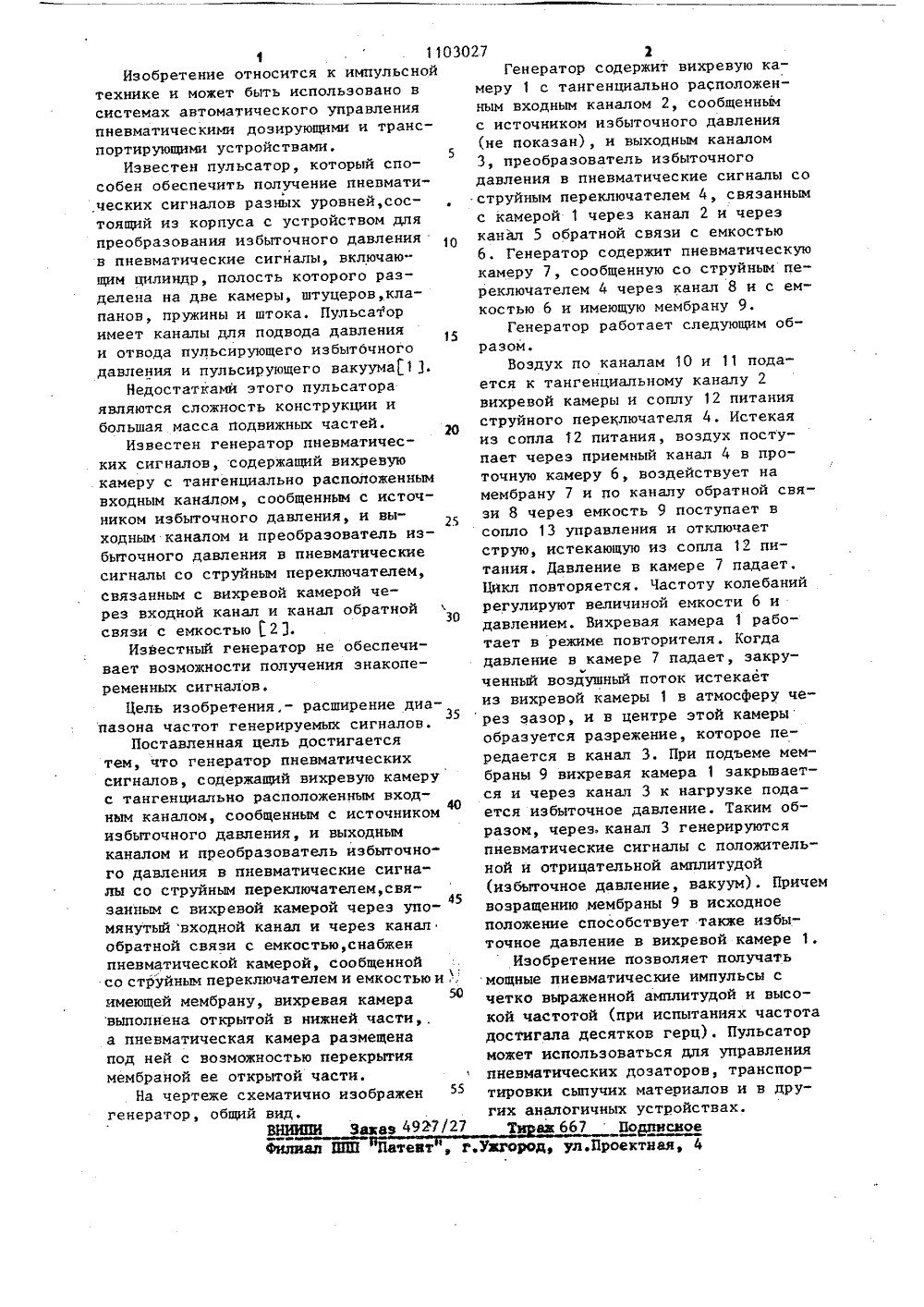

(19) О 1) ф уа ааи,а а аа . а . а ГОСУДАРСТВЕННЫЙ НОМИТЕТ СССРПО ДЕЛАМ ИЗОБРЕТЕНИЙ И ОТНРЫТИЙ ИЗОБРЕТЕНИЯЕТЕЛЬСТВУ рудовогоохозяйственетельство СС(71) Кубанский орденаКрасного Знамени сельсный,институт(54)(57) ГЕНЕРАТОР ПНСИГНАЛОВ, содержащиймеру с тангенциальновходньщ каналом, сооб З 1511 Р 15 С 1/16 ф В 65 С 53/66 е ником избыточного давления, и выходным каналом и преарбразователь избыточного давления в пневматические сигналы со струйным переключателем, . связанным с вихревой камеройчерез упомянутый входной канал и через канап обратной связи с емкостью, о т л и ч а ю щ и й с я тем, что, с целью расширения диапазона частот генерируемых сигналов, он снабжен пневматической камерой, сообщенной со струйным переключателем и емкостью и имеющей мембрану, вихревая камера выполнена открытой в нижней части, а пневматическая камера размещена под ней с воэможностью перекры-тия мембраной ее открытой части.27 1Генератор содержит вихревую камеру 1 с тангенциально раСположенным входным каналом 2, сообщенным с источником избыточного давления (не показан), н выходным каналом 3, преобразователь избыточного давления в пневматические сигналы со струйным переключателем 4, связанным с камерой 1 через канал 2 и через канал 5 обратной связи с емкостью 6. Генератор содержит пневматическую камеру 7, сообщенную со струйным переключателем 4 через канал 8 и с емкостью 6 и имеющую мембрану 9.Генератор работает следующим образом.Воздух по каналам 10 и 11 подается к тангенциальному каналу 2 вихревой камеры и соплу 12 питания струйного переключателя 4. Истекая из сопла 12 питания, воздух поступает через приемный канал 4 в проточную камеру 6, воздействует на мембрану 7 и по каналу обратной связи 8 через емкость 9 поступает в сопло 13 управления и отключает струю, истекающую из сопла 12 питания, Давление в камере 7 падает. Цикл повторяется, Частоту колебаний регулируют величиной емкости 6 и давлением. Вихревая камера 1 работает в режиме повторителя. Когда давление в камере 7 падает, закрутченный воздушный поток истекает из вихревой камеры 1 в атмосферу через зазор, и в центре этой камеры образуется разрежение, которое передается в канал 3. При подъеме мембраны 9 вихревая камера 1 закрывается и через канал 3 к нагрузке подается избыточное давление. Таким образом, через. канал 3 генерируются пневматические сигналы с положительной и отрицательной амплитудой (избыточное давление, вакуум). Причем возращению мембраны 9 в исходное положение способствует также избыточное давление в вихревой камере 1,Изобретение позволяет получать мощные пневматические импульсы с четко выраженной амплитудой и высокой частотой (при испытаниях частота достигала десятков герц). Пульсатор может использоваться для управления пневматических дозаторов, транспортировки сыпучих материалов и в других аналогичных устройствах.Т 667Подписиоеоектная, 4 1 11030Изобретение относится к импульсной технике и может быть использовано в системах автоматического управления пневматическими дозирующими и транспортирующими устройствами.Известен пульсатор, который способен обеспечить получение пневматических сигналов разных уровней,состоящий из корпуса с устройством для преобразования избыточного давления в пневматические сигналы, включающим цилиндр, полость которого разделена на две камеры, штуцеров,клапанов, пружины и штока. Пульсатор имеет каналы для подвода давления и отвода пульсирующего избытбчного давления и пульсирующего вакуума 13.Недостатками этого пульсатора являются сложность конструкции и большая масса подвижных частей.Известен генератор пневматических сигналов, содержащий вихревую камеру с тангенциально расположенным входным каналом, сообщенным с источником избыточного давления, и выходным каналом и преобразователь избыточного давления в пневматические сигналы со струйным переключателем, связанным с вихревой камерой через входной канал и канал обратной связи с емкостью 23.Известный генератор не обеспечивает воэможности получения энакопеременных сигналов. Цель изобретения, - расширение дна 35 паэона частот генерируемых сигналов.Поставленная цель достигается тем, что генератор пневматических сигналов, содержащий вихревую камеру с тангенциально расположенным вход 40 ным каналом, сообщенным с источником избыточного давления, и выходным каналом и преобразователь избыточного давления в пневматические сигналы со струйным переключателем,свя 45 занным с вихревой камерой через упомянутый входной канал и через канал обратной связи с емкостью, снабжен пневматической камерой, сообщенной со струйным переключателем и емкостью и имеющей мембрану, вихревая камера50 выполнена открытой в нижней части а пневматическая камера размещена под ней с воэможностью перекрытия мембраной ее открытой части.На чертеже схематично изображен генератор, общий вид.ВНЮШИ Зак 4927/27
СмотретьЗаявка
3277804, 20.04.1981
КУБАНСКИЙ ОРДЕНА ТРУДОВОГО КРАСНОГО ЗНАМЕНИ СЕЛЬСКОХОЗЯЙСТВЕННЫЙ ИНСТИТУТ
ИВАНОВ ВЛАДИМИР ПЕТРОВИЧ
МПК / Метки
МПК: F15C 1/16
Метки: генератор, пневматических, сигналов
Опубликовано: 15.07.1984
