Устройстве для учета количества доставляемого тепла при водяном центральном отоплении

Номер патента: 10654

Автор: Модестов

ZIP архив

Текст

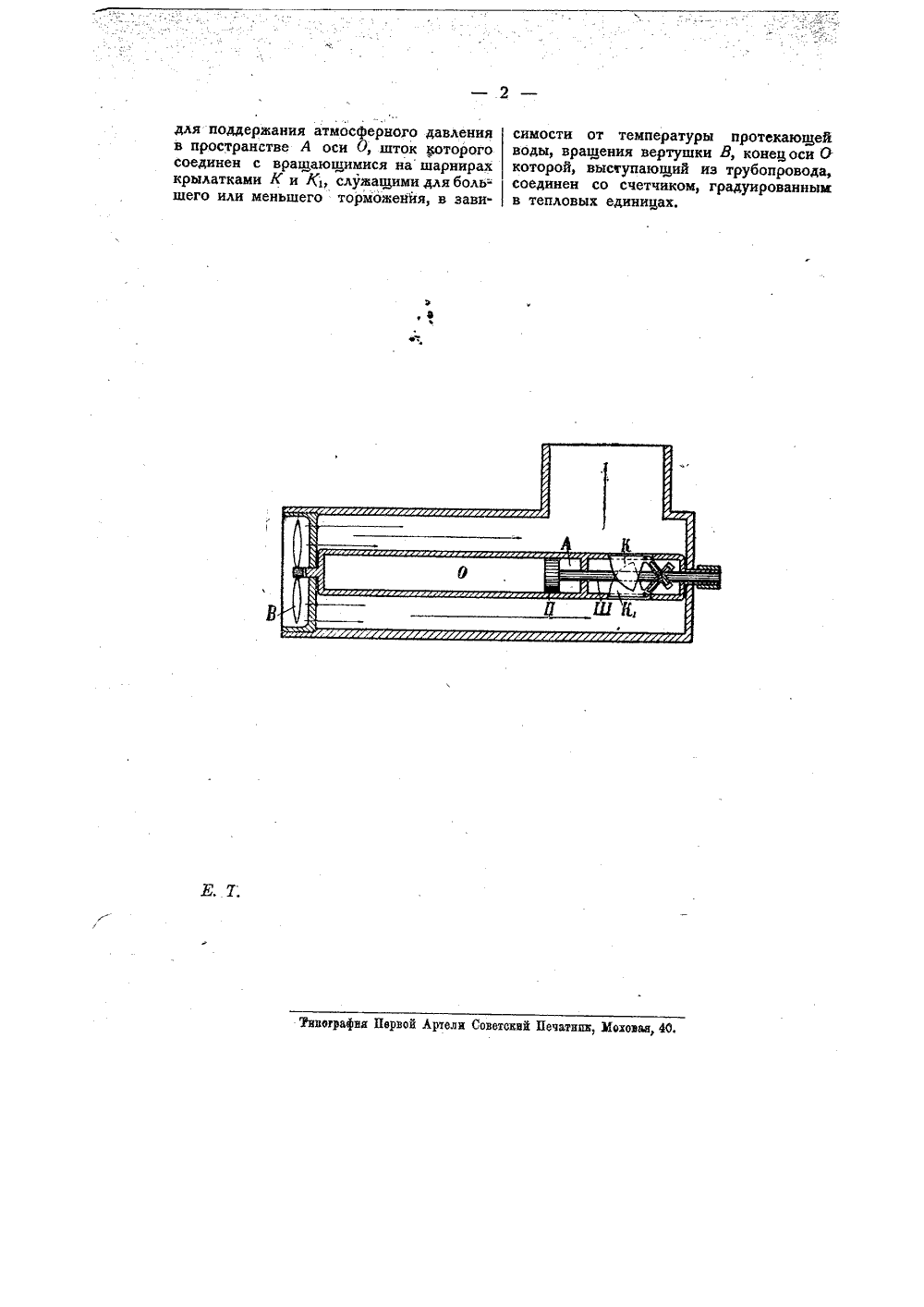

Класс 421, 1710654 ПАТЕНТ НА ИЗОБРЕТЕНИЕ ОПИСАНИЕ устройства для учета количества доставляемого тепла при водяном центральном отоплении.О выдаче патента опубликовано 31 июля 1929 года. Действие патента распространяется на 15 лет от 31 июля 1929 года.Предмет патента Предлагаемое устройство, схематически изображенное на чертеже в продольном разрезе, предназначено для учета количества доставляемого тепла при водяном центральном отоплении и основано на принципе изменения объема тел, например газов при изменении температуры их. Оно состоит из помещенной в трубопроводе отопительной сети вертушки В, с полой осью О, заполненной значительно изменяющим свой объем при изменении температуры веществом, например газом. В полости оси О может передвигаться поршень П с полым, снабженным отверстиями для поддержания в проевранстве А оси О атмосферного давления штоком ХП, который соединен с вращающимися на шарнирах крылатками К и КПри понижении температуры воды, проходящей через устройство, газ или другое вещество, заключенное в левой части полой оси О, будет сжиматься и атмосферное давление заставит поршень П уходить влево, вследствие чего шток Ш его заставит крылатки К и К 1 выйти за стенки оси О через специально устроенные прорезы. Рлпат.Лбиблио-, .ъ фюф рфеей та пе аееоммзиеСМф афнСеаав Раздвигаясь, крылатки будут тормозить вращение оси О, и чем больше понизится температура воды, тем больше будет и торможение вертушки В.Соответствующим подбором крылаток и вертушки можно добиться того, что при наименьшей допускаемой температуре воды крылатки остановят вращение оси О.При повышении же температуры вертушка В увеличит свое число оборотов,Таким образом, соединив конец оси О, выступающий из трубопровода, со счетчиком, градуированным в тепловых единицах, можно учесть количество, доставляемого системе отопления тепла. Устройство для учета количества доставляемого тепла при водяном центральном отоплении, характеризующееся тем, что полая ось О помещеннойвтрубопроводе отопительной сети вертушки В, заполненная значительно изменяющим свой объем при изменении температуры веществом, например газом, снабжена поршнем П, полый, снабженный отверстиямитипографии Первой Артели Советский Печатиии, Иоховая, 4 О. для поддержания атмосферного давления в пространстве А оси О; шток которого соединен с вращающимися на шарнирах крылатками К и Кслужащими для боль= щего или меньшего торможения, в зави. симости от температуры протекающей воды, вращения вертушки В, конецоси О которой, выступающий из трубопровода, соединен со счетчиком, градуированным в тепловых единицах.

Смотреть

Заявка

26629, 18.04.1928

Модестов Я. М

МПК / Метки

МПК: G01K 17/06

Метки: водяном, доставляемого, количества, отоплении, тепла, устройстве, учета, центральном

Опубликовано: 31.07.1929
