Способ полирования лантансодержащего стекла

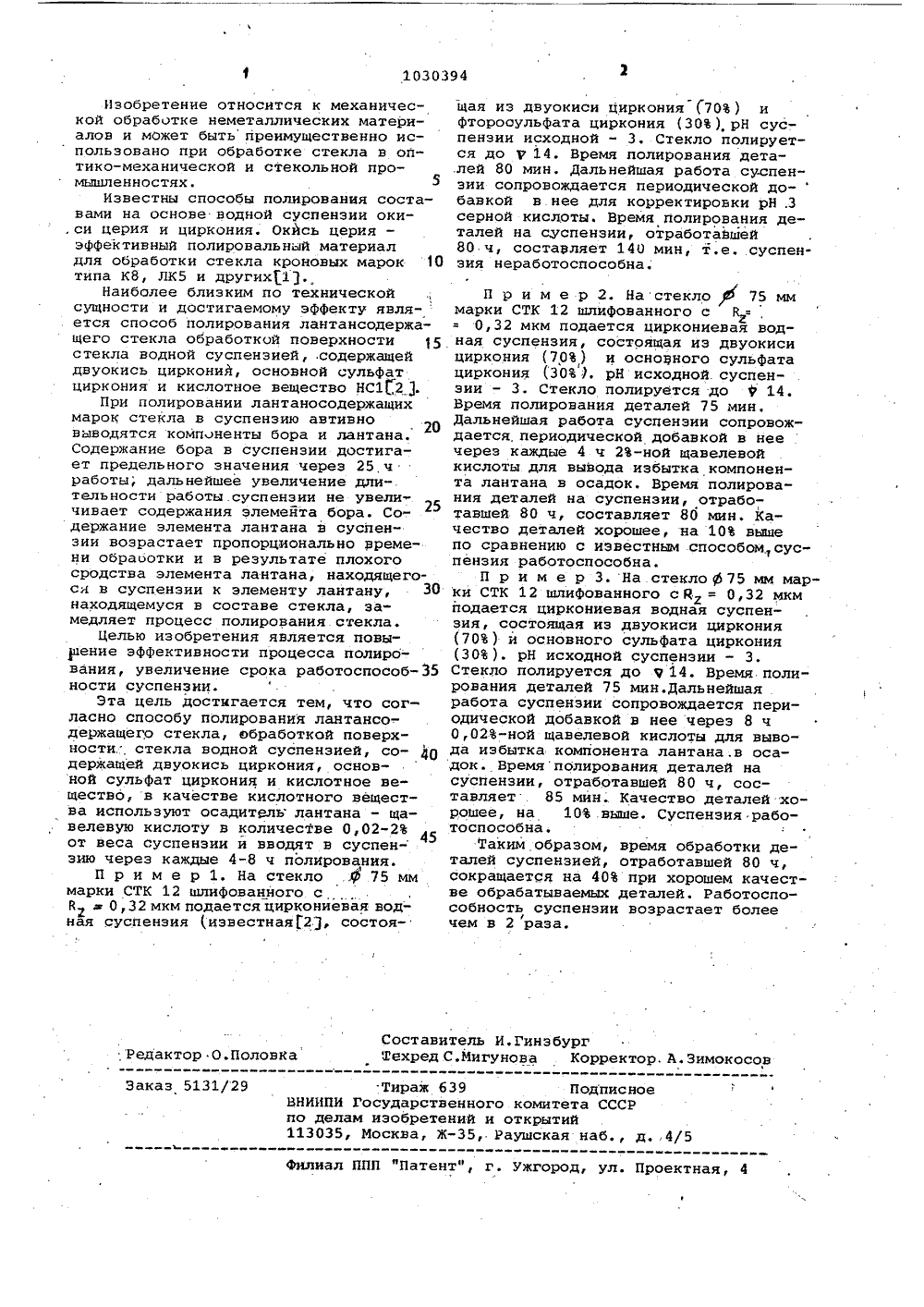

сОюз советскихСОЦИАЛИСТИЧЕСКИХРЕСПУБЛИК 3(5 П С 09 6 1/02 ф Ру р ЕНИ 27 В.Чуняева,изин, В,П.Баи ГА.Дубин олиров- строиовка илит пои дреорошковиэводст Исследо-фОпво","1979,СР М ГосудАРственный комитет ссср ПО ДЕЛАМ ИЗОБРЕТЕНИЙ И ОТНРЫТИ ОПИСАНИЕ ИЗОБР К АВТОРСКОМУ СВИДЕТЕЛЬСТ( 54 ) ( 57 ) СПОСОБ ПОЛИРОВАНИЯ . ЛАНТАНСОДЕРЖАЩЕГО СТЕКЛА обработкой поверхности стекла водной суспензией, содержащей двуокись циркония, основнойсульфат циркония и кислотное вещество, о т л и ч а ю щ и й с я темчто, с целью повышения эффективностипроцесса полирования, увеличения срока работоспособности, в качестве кислотного вещества используют осадитель лантана - щавелевую кислоту в количестве 0,02-2 от веса суспензии ивводят в суспенэию через каждые 4-8 чполирования.,Редактор О.Половка Тираж 639 ПодписноеВНИИПИ Государственного комитета СССРпо делам изобретений и открытий113035, Москва, Ж, Раушская наб., д.,4/5 Эаказ 5131/29 филиал ППП "Патент", г. Ужгород, ул. Проектная, 4 Изобретение относится к механической обработке неметаллических материалов и может быть преимущественно использовано при обработке стекла в оптико-механической и стекольной промышленностях.5Известны способы полирования составами на основе водной суспензии оки,си церия и циркония. Окись церия - эффективный полировальный материал для обработки стекла кроновых марок типа К 8, ЛК 5 и других 11.,Наиболее близким по технической сущности и достигаемому эффекту явля-ется способ полирования лантансодержащего стекла обработкой поверхности 15 стекла водной суспензией, содержащей двуокись циркония, основной сульфат циркония и кислотное вещество НС 1 Г 2 (.При полировании лантаносодержащих марок стекла в суспензию автивно выводятся компоненты бора и лантана. Содержание бора в суспензии достигает предельного значения через 25 ч работы; дальнейшее увеличение дли-. тельности работы.суспензии не увеличивает содержания элемейта бора. Содержание элемента лантана в суспензии возрастает пропорционально времени обраоотки и в результате плохого сродства элемента лантана, находящегося в суспензии к элементу лантану, 30 находящемуся в составе стекла, замедляет процесс полирования стекла.Целью изобретения является повышение эффективности процесса полирования, увеличение срока работоспособ ности суспензии.Эта цель достигается тем, что согласно способу полирования лантансодержащего стекла, обработкой поверхности., стекла водной суспензией, со держащей двуокись циркония, основной сульфат циркония и кислотное вещество, в качестве кислотного вещества используют осадитрль лантана - щавелевую кислоту в количестве 0,02-2 45 от веса суспензии й вводят в суспен- зию через каждые 4-8 ч полирования.П р и м е р 1. На стекло 4 75 мм марки СТК 12 шлифованйого с В0,32 мкм подается циркониевая водная суспензия (;иэвестнаяГ 2, состоящая из двуокиси циркония (70) ифторооульфата циркония (30), рН суспензии исходной - 3. Стекло полируется до Р 14. Время полирования деталей 80 мин. Дальнейшая работа суспензии сопровождается периодической до-бавкой в нее для корректировки рН .3серной кислоты. Время полирования деталей на суспензии, отработайшей80 ч, составляет 140 мин, т.е. суспензия неработоспособна. П р и м е р 2, Настекло ф 75 мм марки СТК 12 шлифованного с В =,0,32 мкм подается циркониевая водная суспензия, состоящая из двуокиси циркония (70 ) и основного сульфата циркония (30 ), рН исходной суспенэии - 3. Стекло полируется до Ф 14. Время полирования деталей 75 мин. Дальнейшая работа суспензии сопровождается, периодической добавкой в нее через каждые 4 ч 2-ной щавелевой кислоты для вывода избытка компонента лантана в осадок. Время полирования деталей на суспензии, отработавшей 80 ч, составляет 80 мин. Качество деталей хорошее, на 10 выше по сравнению с известным способом,суспензия работоспособна.П р и м е р 3, На стекло ф 75 мм марки СТК 12 шлифованного с й = 0,32 мкм подается циркониевая водная суспензия, состоящая из двуокиси циркония (70) и основного сульфата циркония (30 ). рН исходной суспензии - 3. Стекло полируется до р 14, Время полирования деталей 75 мин.Дальнейшая работа суспензии сопровождается периодической добавкой в нее через 8 ч 0,02-ной щавелевой кислоты для вывода избытка компонента лантана.в оса.док. Времяполирования деталей на суспензии, отработавшей 80 ч, составляет . 85 мин. Качество деталей хорошее, на 10,выше. Суспензия работоспособна.Таким образом, время обработки деталей суспензией, отработавшей 80 ч, сокращается на 40 при хорошем качестве обрабатываемых деталей. Работоспособность суспензии возрастает более чем в 2 раза.
