Автоматизированная система для наблюдения и содержания пчелиных семей

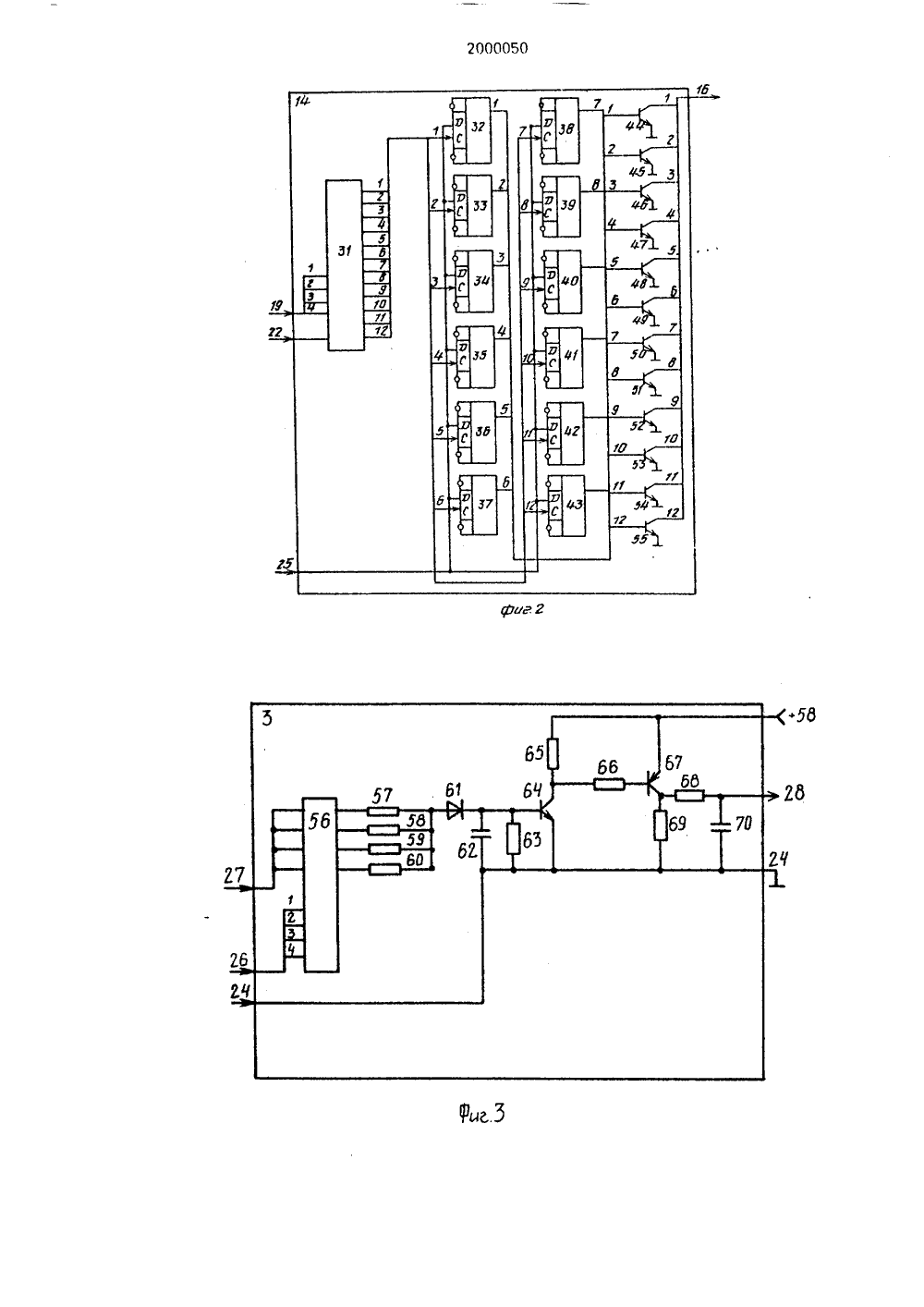

50 С 19) (1) А 01 К 57/00, 47/О 51) 5 ИЕ ИЗОБРЕТЕНИЯ СА О К ПАТЕ(72) Рыбочкин тота оеди Комитет Российской Федерации о патентам и товарным знакам(73) Курский политехнический институт (54) АВТОМАТИЗИРОВАННАЯ СИСТЕМА ДЛЯ НАБЛЮДЕНИЯ И СОДЕРЖАНИЯ ПЧЕЛИНЫХ СЕМЕЙ(57) Использование: сельское хозяйство, пчеловодство, Сущность изобретения: для расширения функциональных возможностей в автоматизированную систему для наблюдения и содержания пчелиных семей, содержащую размещенные на ульевых рамках с вощинодержателями датчики температуры, выполненные в виде матриц, коммутаторы ульев, рамок и датчиков температуры, счетчик рамок, блок питания, ЭВМ, дешифратор, измерительный орган, выполненный в виде преобразователя температура - частота, введены спирали рамок. изолированные от датчиков, блок начальной установки, частотный компаратор, цифровой коммутатор, блок управления нагревателями. Первый адресный выход ЭВМ соединен с адресным входом коммутатора ульев, входами дешифратора, цифрового коммутатора, второй адресный выход ЭВМ соединен с адресным входом частотного компаратора. Выход коммутатора ульев соединен с измерительным входом ЭВМ и входом частотного компаратора, Выходы дешифраторов соединены с входами включения блоков питания и входами включения блоков управления нагревателями ульев, Входы коммутатора ульев соединены с выходами преобразователей температура - час 9. Выходы цифрового коммутатора с нены с входами логических уровней блоков управления нагревателями ульев, а вход цифрового коммутатора соединен с выходом частотного компаратора. Выход блока начальной установки соединен с установочными входами счетчика рамок, коммутаторов рамок, коммутатора датчиков, аналоговый выход которого соединен с первым входом преобразователя температура - частота. Аналоговый выход коммутатора рамок соединен с вторым входом преобразователя температура - частота, Синхрониэирующий выход коммутатора рамок соединен с входом включения блока питания. Вход коммутатора датчиков соединен с первыми концами датчиков рамок, вторые концы которых присоединены на вощинодержатели рамок. Вощинодержатели рамок соединены с входом коммутатора рамок. Тактовый выход счетчика рамок соединен с тактирующим входом коммутатора рамок, адресный выход этого счетчика соединен с адресным входом блока управления нагревателями, выход которого соединен с входами спиралей рамок, Вторые концы спиралей рамок соединены с шиной блока питания. Тактирующий выход ЭВМ соединен с тактирующим входом счетчика рамок, и тактирующим входом коммутатора датчиков; общая шина ЭВМ, коммутатора ульев, дешифратора, цифрового коммутатора, блоков питания ульев объединены, При этом блок управления нагревателями содержит дешифратор рамок, блок триггеров, блок ключей по количеству рамок. Выходы дешифратора рамок соединены со счетными входами блока триггеров, О-входы которых объединены и соединены с выходом цифрового коммутатора, Выходы блока триггеров соединены с управляющими входами ключей, Выходы последних соединены с шиной нагревателей, шины питания блока управления нагревателями соединены с ши 20000502 (г 35 г 1 4 и;гли питания, Изобретение позволяет дис 1 д)цис.)НО бЕЗ НдруШЕНИя МИКрОКЛИЛ 1 ата гзчэлиОго гнезда наблюдать зд развитием пчелиных семей, управлять пдрдметрдми Изобретение относится к пчесювсдсгву уэ 1/(/т, рил)енение в содер/с(днии пчелиных семей, позволяет дистанционно, без на)3.С)1)ия МИКрОКЛИМатд ПЧЕЛИ(ОГО ГНЕЗдд 3 дблгдэть развитие гзчелиных;ег)ей и уп- РДВЛГЬ ГЛИКРОКЛИМЭЗПМ В ПРОЦЕГ:СЕ ЗИМС; Н. С(.ЦЕГ(З РЭЗВИТИЯ,)з, - с. угроб.Тв;3, 01,ессР 3:;300 циес К НЕКО ГО)их В Д(, ,Д)С Г ТОс; Г .3, 3 1 И у (, р (; 1 Г с с с(, гл Э 1 ИГ Л .Н,;Е ргГ)ГСЗ , С, 31 1 ЛР;1 1 ЗДО- ,г; 3,3 и г, нс 0 г.с(; .)с",тцо Д ,) сц 1(.с 0 В /ОС)ТОЧНОЙ С с (.ц С(ЬСК т 1) 13с 1 э б л г дс 3 т ь зд с сст 0 я 1 с) Г 1 с сс сл иы х СЕ):11, И,"г)с ЧТЬ МкрОКЛИМЭТ К;3 К В 1 р 01 с;СГ: )Э ЗРИТ ИЯ, ТДК и ЗИЛОЕ)КИ,1 С)1 бол" Р бЛИЗ КИГ 1 цо Т ,3 Ис.С;31 Гуэ 1" ;ОС Г 1 С С ре/ЗлдгсЕМГ)Л)у ЯВЛЯСТс.Я 30 ОМЗ ГИЧ;.(:К)Ч СИСТРМД ДЛЯ КР)СГЛОГ/ЗИ(0 0 3 згЛ О,С 1 Я ЗД ЖИЗс.ЛРЯЗЕЛЬНОСТ сО Гсс,(111-,сх Г(се 1 ГодсзрЖ "Звсс)Я 1 сзг с 133 1 Н с З Е(: " ГДЛКДК С ЬсзИНОДС.С) С(С 3 М 1 ДСЗ. ч, ,131 е")тссс 1, Р 11 с 31( 1 1,3(с в в/с л 1 эЛ)с;ТЕС)1,333, Г;СГ, 1,ОСГу)(Сру Г", рэгок и ддтс(1)г зв слГ)рд у)11, б/с)(и Пс и дн)я 11,3 ВМ, ДЕИс 1 ЗЗТС)р, ИЗГорИПЗЛЬНый Ос)ГЭН КаКДОГО УЛЬ(3 ЗЬЦОЛНЕН СВИС;Е управляемого цо частоте генерэгорд, при этом сетки вощинодеркзтелеи сгдизе между собой, с Г)ервыми выводами дд;чикв температуры и канальными гзходдг",и коммутатора рдмок, э вторые выводы ддтчиков температуры подключены к кэнэл ым входам коммутатора датчиков рдмк 3, цричем управляющие входь генер;)тора, управляемого по частОте, связанс выходдл)и коммутаторов датчиков и рамок, общие выводы управляемых по чэгтогоОператоров всех ульев подсоединены к об ц(му проводу дешифратора, комглузаторэ ульев и систс.м ному входу Э В У, выходы уп рд вляемых по частоте остальных 2,3,4/.и сссц,еа .подклочены к 2,3,4,п входэгл коммутдзорд ульев, выход которого соединен с системным входом ЗВМ, информац)оннзя шинд которой связана с адресной шиной коммутагорз ульев и адресной шиной дешифратора. Кроме того, тактирующий вьход ЗВМ подсоединен к тактирующим входдм коммутаторд датчиков и четному входу с етчиков ДЭТЧИКОВ, ВЫХОДЫ КОТОРЫХ ПОДКЛ 10(ЕНЫ К тКЗ ИРУЮЦИМ ВХОДЭГ КОМЛУЗ ДТОРО, Рс)МОК,гликрок/)илэ)тэ в процессе зигловки 1: ч геннего рэзвиия и найдет примеение и - дивидудль ых си коллективных г)дсе: дх 1 С,п.с 1-/Зы, 1 .з.п,ф-лы. г) ил. при эом вьходы дскб(131 рзС 1 э соответственно 1.2,113 связан 1 (. уцрзвляощимивходами блоков питд 1 з.1 е,(остдт(г)гл сигтем, Я" ляетс)Я низкая5 (1 у)К 3013с)ьС(1 с)с)зг;с/(с Г 3, с)З-ЗЭ ОТСутСТОИЛ ЕСЗЗГЛГ)11СР ВЛС.Я 11 (Д М(КРС)С/3 Гс)ТЦЧЕЛН(,Х СОМ; З С; с;г)И, 3 З;ЕННУОЗНЕ;)ГИК С с(Л,с(с 3, И Зс)срЗсцсЧ Ч; Нс;с,;3 с 1 П с 13; с,"сс сзозм,1С С.Г Ес "С "" ,с С .Сд сд Т СС Г 1, ЧТО)3 ЗРГ;13(1 3 хд(г с(;с 1 1 с с) 1;Г,(13,с ;3(Рс),30 ТЫ СОД .СгЛУГДОРД УпсЬ С .:,3 .(СЗ С ИЗГЛЕритЕЛЬЛ ВК(ДОГЛ С 1 У :,С,ДГ с (;1тотОГО К 011(Э ЭТО Р) . В (ЛГ с ,:1 с сР;3 ГГ) )ОВСВЕДИ 1(.сц Г ЗХ/З1(1 13 сс)Нс 1 )ЛООВПИТЭН3 31 С 0 Дд(1)С с С с 1 Я ЛС)КЭ )сгЛ 5 р(ЗЛР 1 ИЯ (3 рвеТ(3 "Г 3 (сс)3 Р 3, ХОДЫ 1,ОММс(ТДТОЗ,) ссЬс;3 СО(31(с С ВХОДЗМИГЗ ) Е О б)1:О с с 1 1 Г Л (З и Т с, 1 1с р д ) сс рд С т 0 Т с),выход(ы ,30 ГГ с(1 мгстдт 013 сОРДин(зньс ЛКОД)с и лсГ(1 ес(х урц)1(3 блоков )сс 3с (/ р) э в л Г( и 1 Яс 3 Г р(, л с Г с, с ч1с 1 ь Г в, Б У х 0 сци(13)ОГ 0 О когг 1 ут)тОрд сое/(1 ен с; выхоДОГЛ д(.1с НГ)ГО Когх д 1 д)йр(3, 311 ход бЛОКЗНд 1 ЭЛЬНИ с/01 с)НО(К (;Сс)/)ЕН С уСЗ ЭНОБОЧНЫГЛИ с,ОДДЛ СЧЕЗ ИГД РДГЛО, КОММУтатО 45 ров рдл)ок, ког;.утд горд ддтчикогднэлОГОвый е)ы ход котО)ОГО гОРдинен гпервым входом цргобрдзовд)еля температура - ЧдстО Г), Т) Н ЭЛОГОЗс, и ВЬХ(Д КОММутатора рдлг к соеднен с вторым входом50 преобрсзовзтоля тз лцерэтург - частота,синхрс л:33)рулеи выход ол)глутдторэ рдг 10 к сО(,3 ссн с 1.0/3(г е лк)с 3 я блоэпитания, вход коммутатора датчиков соединен с первыми концами датчиков рамок, вторые концы датчиков рамок присоединены к вощинодержателям рамок, вощинодержатели рамок соединены с входом коммутатора рамок, тактовый выход счетчика рамок соединен с тактирующим входом коммутатора рамок, адресный выход счетчика рамок соединен с адресным входом блока управления нагревателями, выход которого соединен с входами спиралей рамок, вторые концы спиралей рамок соединены с шиной блока питания, тактирующий выход ЭВМ соединен с тактирующим входом счетчика рамок и тактирующим входом коммутатора датчиков. общая шина ЭВМ, коммутатора ульев, дешифратора, цифрового комму:атора блоков питания ульев объединены,Автоматизированная система для наблюдения и содержания пчелиных семей в блоке управления нагревателями содержит дешифратор рамок, блок регистров, блок ключей по количеству рамок, выходы дешифратора рамок соединены со счетными входами блока регистров, О-входы которых объединены и соединены с выходом цифрового коммутатора, выходы блока регистров соединены с управляющими входами ключей, выходы ключей соединены с шиной нагревателей, шины питания блока управления нагревателятли соединены с шинами питания.На фиг.1 дана структурная схема автоматизированной системы для наблюдения и содержания пчелиных семей, на которой показаны ЭВМ 1, контроллер пасеки 2, включающий частотный компаратор 3, коммутатор ульев 4, дешифратор 5, цифровой коммутатора 6, ульееой контроллер 7, е состав которого входят блок питания 8, преобразователь температура - частота 9, блок 10 начальной установки, коммутатор датчиков 11, коммутатор рамок 12. счетчик рамок 13, блок 14 управления нагревателями ульев, пчелиные рамки 15, шина 16 нагревателей, шина 17 датчиков, шина 18 рамок, адресная шина 19, шина 20 питания, шина 21 температур, шина 22 включения, тактирующая шина 23, общая шина 24, шина 25 логических уровней, вторая адресная шина 26, шина 27 входа компаратора, шина 28 выхода компараторэ, измерительная шина 29, первая адресная шина 30,Нэ фиг,2 представлен блок 14 управления нагревателями, содержащий дешифратор 31 рамок, триггеры 32-43 ключи 44-55,На фиг.З изображен частотный компара 1 ор 3, включающий эндлоговый коммутатор 56, резисторы 57-60. диод 61,5 1 О 15 20 25 30 35 40 45 50 55 конденсатор 62, резистор 63, транзистор 61, резисторы 65 и 66, транзистор 67, резисторы 68 и 69, конденсатор 70.На фиг. 4 - 8 приведен алгоритм работы автоматизированной системы для наблюдения и содержания пчелиных семеиРабота автоматизированной системы для наблюдения и содержания пчелиных семей заключается в следующем,ЭВМ 1 запитывается от сети или от автономного источника питания. Контроллер пасеки 2 запитывается от блока питания ЭВМ 1 (фиг,1). ЭВМ 1 загружается программой с магнитного носителя. После ввода программы на экране видеомонитора ЭВМ 1 выводится сообщение о возможных режимах работы (фиг,4). Для включения программ используются следующие директивы: 6 - просмотр 12 рамок (фиг, 4-6), О - объемное наблюдение (фиг, 7 и 8, блоки 21 - 27), М - номер выбранного улья (фиг,4), Е - частота (фиг, 4 и 5), Р - прогрев (фиг, 4.7 и 8). Для ттрасмотра температур нажимают клавишу 6 (фиг.4).При содержании пчелиных семей на улице ео время зимовки, а также для раннего весеннего развития осуществляют подогрев пчелиных семей. При зимовке используют режим терморегуляции, облегчающий процесс зимовки, Подогрев осуществляют введением подогревателей в улей. Для ранневесеннего развития пчелиных семей используется другой температурный режим. Эти режимы позволяют ускорить развитие пчелиных семей, Автоматизированная система для наблюдения и содержания пчелиных семей позволяет самостоятельно определять рамки, на которых находятся пчелы, мед, расплод (фиг,б, блоки 16-20). ЭВМ 1 "запоминает" максимальные температуры каждой пчелиной рамки, "анализирует" и при установленных значениях температуры т, "С:= й, "С (фиг,7, блоки 28-31), где й - значение температуры, введенное с клавиатуры, выставляет соответствующую частоту частотного компаратора 3, Величина В, С определяется опытныитл путем, Порог срабатывания частотного компаратора 3 (фиг.З) определяется кодом управления, поступающим по второй адресной шине 26 с ЭВМ 1 в зависимости от подключения различных величин резисторов 57-60 с помощью аналогового коммутатора 56 (фиг.З), Как только нэ аналоговом выходе коммутатора ульев 4 (фиг,1) и входной шине 27 компараторд (фиг.1) установится частота, соотеетствующдя выбранному значению максимальных температур рдмок 1."С =. В, "С, нэ шине 28 выхода компдратора устэног 1 ится низкий "нулевой "урон. нь. Ес 7 2000050,.) 1)х 3/3 ". й нцне 2 кумпар)тора устад".ТОтД. НЕ СООтВЕТСтВУЮЩДЯ ВЫс 1, н 0 лу порогу срабдтываццл частотногокс.,ца( ЛТорл 3, то 1, СГ 1, "С, а шине 28вцхада комцараторд установитсл "высокий"е/1 г)ил 4. и ) г)овРнь. ЭтОт низк 1 й или высо(1 й:г. Вень через цифровой коммутатор 6 ив,ну ).)с)г еских уровней пог: упит в блок1 г У Г) ) а в л г н и 51 н д Г Г) е в с) т е л л л и. Низкий)3/ сОК 15, блок 14 ,1)евлнил 1 аГГ)сВдтспяМН С цОМОЬДЬО ЭВ(,1ОцрЕдЛИр/К(1, КОГОрЫЕ Нс)ОбХОдИМГ) цгДОГОЕВатЬ Итем сэмым прости/лулируе 1 цчпцную ма Ткук откладк яичек в тех рд(лкдх, где ЭВМ 1"оцределилд" урооеь макс(1)ла/ь 40 установленной темцердтуры т, "С .= К С, Эгопг)зво/Ит и елиной селье ко.пактно формиР)Гать РдсцлОД, зкОноми Гь з 1 екГГ)ОзнопГиюЦ Л Г 0 Д 0 Г Р ( В г 3 КН О М И Г :3". Г) Г И 1 О С Д М ХЦ,Л. ЦОВ 1(13 ая Г 3 РОДО/1 КЦТРЛ(110(, Г ИХ 3 гг 153 ни,Процесс роста ( че в с ,х семец, проЦЕСС Г)Р/)ГРЕВД ИМЕЕ 1 ОЦРГДС:ЛЕННУ;О ЦНРтнос 1 ь, Состояния трлггеров 32 - 3, которыеимео низкие" нулевье урос)ни, определяют, что рамки подогреваютсл и, как правило,эи рамки имеют расплод. Вьссвобг)у 1 и 3 ися пчел 1 н;3 прогрев рамок с расплодом дотелпердтуры 1 = 34,5 - 35,5 С иг б, блоки16-20) переходят нд соседние рамки, поднц.мдя их телцердтуру до 35" С, ЭБЛ 1 определяет повышение температуры нл соседних срасплодом рамках и, кдк только температусрд (, С станет равной устдновлному значению г(, С, через цифровой коммутатор 6(с)иг,1) по шине 25 логических уровней вылаЕГ НЦ И,ЬТЕ" УЛЕВЫЕ УРОРНИ, ИЗ)лЛОВ(ИЕ 1 О ) Г 1.) ,0 30 40 45 50 55 состояния триггеров, ответственных заГ)огрев згих рамок, После того кдк ЭГ 41 1 (фиг,1) церекпочит "наблюденле" за следу)ощим уллел, на шине 22 вклоченил предыдущего улья устандвливдегсл высокий "единичный" уровень. Де 3 лфрдтор 31 (фиг,2) заблокируетсл и с его )ыходов сигналы переклюсгН триггеров 3243 не формируОТС 5. (.;пгтплнл триггеров 3243, нд Которы Х Тгг ГЛ 1103/1111 низкР )гле)ЫР уровни, запоминаю),л, Этп состояние удер)ки)дт)С 51 до тех ппр, Окд ЭГЗ/ 1 цоворно НЕ ВЬд/СТ С 11 Гг) ВЛ 0ИЛ цО ШИНЕ 22 включгил сгс )1 /УсУлья. Гс/1 зд вРелл 01(с/ГГ 11 л 1 блк)31 цс Га 11 не)дту- Р;3;.:И Р:31К Ц);,Д ДУОЕГО 1 п;Л Т)ЛПЕРДтУРа РЭМПН Ц С 1,ТСЛ, ) (сс)СЛНИЛ 1 ГЕРОВ 3(2 4 с .,) Е Г) Г)тсс), 1/" :,ак д(гсрдтОр 31 злбпссс с. ( ан Г)и у(;1;)цовл;и си ндС 1)Н/104 Г 131 ЦО с 3 Н/; Н )1 Г)4 РЦ 1 Л )ИЗКОГО 3 упс,)010 уро;нс, /, ВцфратОр 31 рд:Г)/:( ., с/:,Сл. ЭРГ 3/Осредел 3 т новое С;С)Г .С;Ц ГЬ)1,)ЕЬ);Х. ЕС/3 Л:ТО сос 1 с,;с ,1 нц,о(1,;с) в Г); итл( Вклоче(ТЛ ц(, С; . ССг /С Л ц:1" 133 СЛ СОГ 1 ОЛ(;е:;с кг; 32- 1, д зго оц(е/)лле у(е ;о Ус Гонт, сс, (сс ц",с) в(1(3; Рпок;лсг.Г) 1)л, цргс 1;)Г)сслс в)ОГлаи; 1,;, гл - Г. (С.,:"Ь дпяП;.С;Тя И СОД,3 (СЕ/ИЫ ( С.СТ;30,11)ОЛ 1 Ц Г 3 С)И"Рс .- .4- :ч 3Ф) 7 Ю гс) с-,- 4 ъ ОбьРдине 4 ы гле)кду соб)ОЙ, г;Вязаны с 06)дим проводок 1 сеток Вощинодержэтелей этих рамок и подклоченц к аналоговому входу коммутатора рамок. з втрье Вцходы соединены с анэлиговьм входогл ко)лмугэторэ дэт(иков теглпгрз Гурь, при э Гом Вых(зды дРззифрэторэ свяэзнц с входами В лючения блоков питания контроллеров ульев, з пер- ВЫЙ И ВТО)ОЙ ВХОДЬ) ПРОРЗЭОВЕ) ГЕЛЯ ТЕМПЕ;- гэтура - чзс)огэ подключеы к ззлоговьм Вьходам коглгугэторов соответсгвенно, датчиков температуры и рамок, причем общие шины ЗБ"Л. Даш(л 1)ратора и комглутзгорэ ульев обьединены, з входы коглмутаторз ульев соединенц с зь(хода 311 греобрэзовз- ТЕЛЕЙ ТЕГЛГврс(у(З ЧЗСТОГЗ, 0 ) Л и Ч 3 30 Щ Э Я С 54 ТО 3)Г) КГ)3сОЛ(3 РР Г)ЭСГКИ СЭГ),КЕН чэсготь 4 з)1с 11,. оРом и Ц(13 Рол(л ко)1- МУтз(ОРОГ 1, З К;3 КДЦЙ КОН)Р(ЭЛЛЕР Уг)ЬЕВ ОС 4 ЭЩГ 33 )с 401 Г40 1 ЗЭ(,Г)РЕДЕГ 3043 Ьс(1 ПР ;)ОВГ)РХНОС Г 1 ,З 3(У, И 3)Е 0.331)ОВс)43 33"1 От чусте)31 тельньх эллен гов дз(гл 1-ОВ )("мпе 3)г)тур 3 н,грел; ) ельыми э)1(яг;м;3, бло- К 0 Г 1 У Г 3) с) 33 )3 (З 3 3334 3 Г ЕЗ Е ЕЗ с) Т 4ЬЬ М и элег 1(;3 тэм(3 ул(,), пг)и 5)м первая эдр с "5 .33(3, ГС СОЕ 41 ЕЗ С ЗДРГС 3 Л ВХГ) ДОЛ Ц 1( РО В ОГГ) КО(ЛГЛУТЕ) Г 3 З, Э В) ОРЛ) эдРс нзЯ 031 с - с зд)гчцм 3)КГ)ДО 1 ьзОт ОГОЗГ )ПЭРР) Г 3 (, ИЭГ(ЕР)1 ЕЛЬЬй Е)ХГ)3 ПО;педс(его ся,4:3 с ВьхОдг 3 к(к 1)3)ф )т1)оп ул ОВ, г)ис(ег Вцх(здц де(3(рлз(зрг пд кл 3 РПз к Входал Вкг)кле 1 Р бло )34 угг)е). ЛЕ 4 И НЗГс);:В) Е 33 ЛИ ЗГ)ЕГЛ)Ч)31 У(3Е(Ч входь пГ(14 РР:31 х уГ)ОВ 433 .Г)ТОГ)цх с 5)эз ы с е) ходами (3 фрог)ОГО ко 1)у(этор")ход ПСПРД)3 Г) СОВЕИРН С В,х(д.1 (Г 4" ГР Ч(3(ко)гг);41-)г)3)з, при этг)м Вхо( Глпкз зя)3;н 1 с 3 овк(1 пОДкл(Р к УСЭн 354341ВХ)ДГ ",ЕТ 3(1 КЗ РЭМОК И КОМЛУТЗОЕ)Г)В 3)Р5 МОК И дсТЧ(1 КОЕЗ ) ЕМЗЕрэ )урц. р(3 Г 3 Р(11)гн 4 и э(рук 3)(ии е)ыход КГлг(утзтоз рслосвяэа 3 с входогл вьклочения бпоУ:) и ния,з гэк)ируощий Вход соединен с тзктовцмВЫХОДО 1 СЧЕтЧИКЭ РаМОК, аДРЕСНЬй ВЬксД10 кого)эго подключен к адресно 1 у входу".,ка у ОГвлеИя нагревательными элемен)зГЛЛ,ЬЕВ, ВЬХОД КОтОрОГО ПОсрРдСТВОМшиц нагревателей свята 4 с нзгревательны,1 и зле)1 ентэми ульев. При этом послед 15 3(и ппдлючены к шине питания бло э413)те 33 я. э тактирую(ций выход ЭВГЛ соедине" с;зктиру е(3(31 л ходогл рзм)у. ричРк05 3 3(, 3 (3343.3 ВЛ, ци(4 рГ)ВОГО к 11 у ГЭТ 01)з1 ЛосПГ 3 П( тя 343 Р Кпнтропл.ров уРЬЕВ 064,(20 д(. 3)стгл;) (30 .1,л и ч 3 30 (ц з я с яГО ;,)КД),331 блок,ГГЭВЛРЯ 3(ЗГ 1 Р, -В, ь;3 (ц 33: элем(3 тами улья содержитд(., )ч)гр 3)е)глс):, пр)3 пом выходы де 25 ь), с01), ) л 10 к соедин Рн ц со сче) 3ь.3 иВХОД .; ( )ь ГЕ 1 Ц тригГРРОВ Иф(З)31)33(31034;е ч,( дь согорцх 01 з),ед(43 ень 33 я(н)Р 0)сяВ;О;: 333(Гс,1 х урое)3403 блока упр)вле. грел; )ельнцг)и элемРнтзк 1 и улья,,Ч , .354 г)3333)31 ВХОДЭГЗИ СИСТРЛ(К(30 Е 1,з ОР ых со(г(3134 Р ц с ш 31 03 4 ЭГР3) л ,."ю, э3313 э3 г)ния блОкз у(33)звления3(3 3)чв)(3.3 Вгл 31 эемент згли уля с ГРэз нг35 с 333: Г г;)4344 блРКЭ 33(1) (341 Р, 2000050
