Автоматизированная система для наблюдения и содержания пчелиных семей

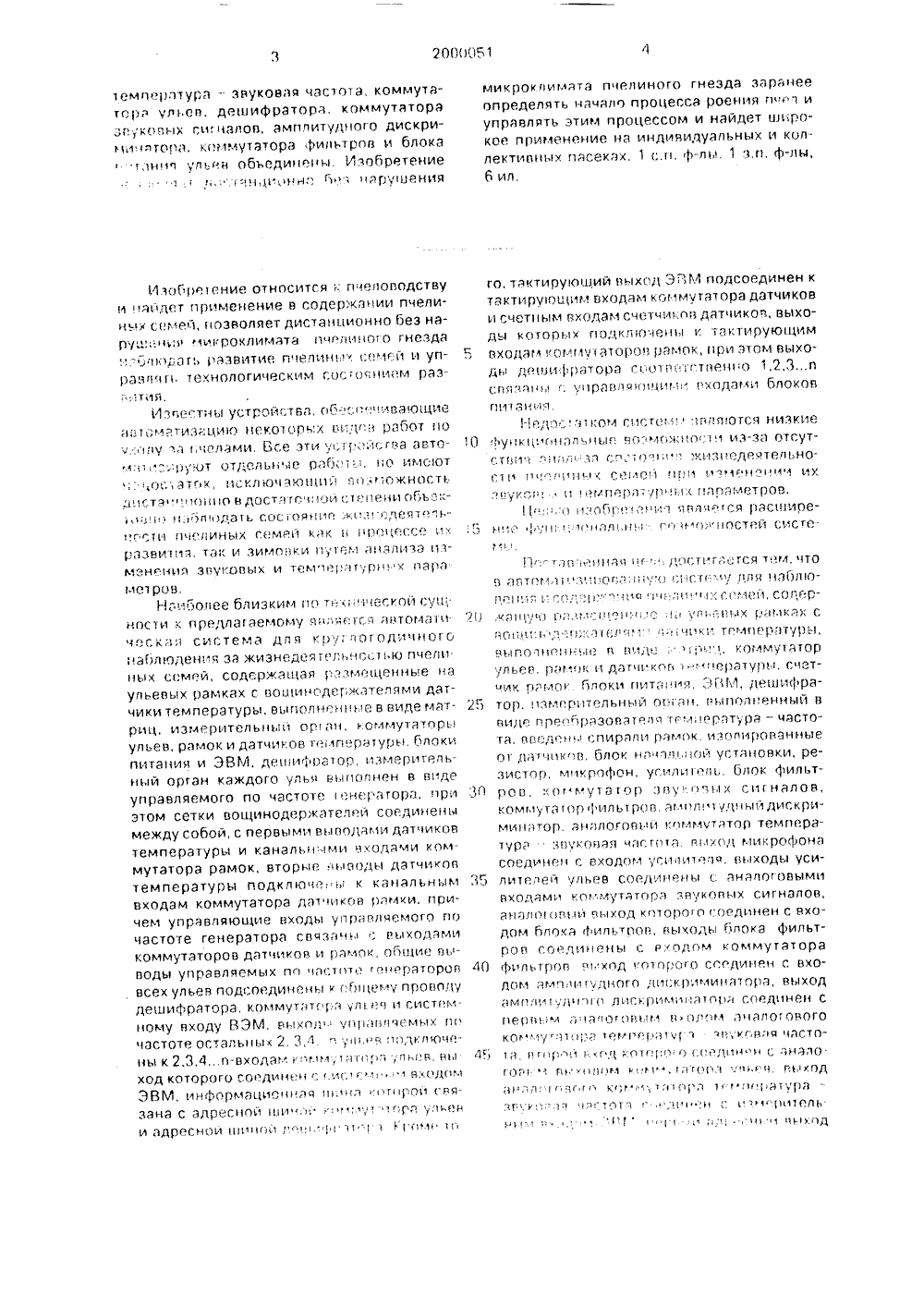

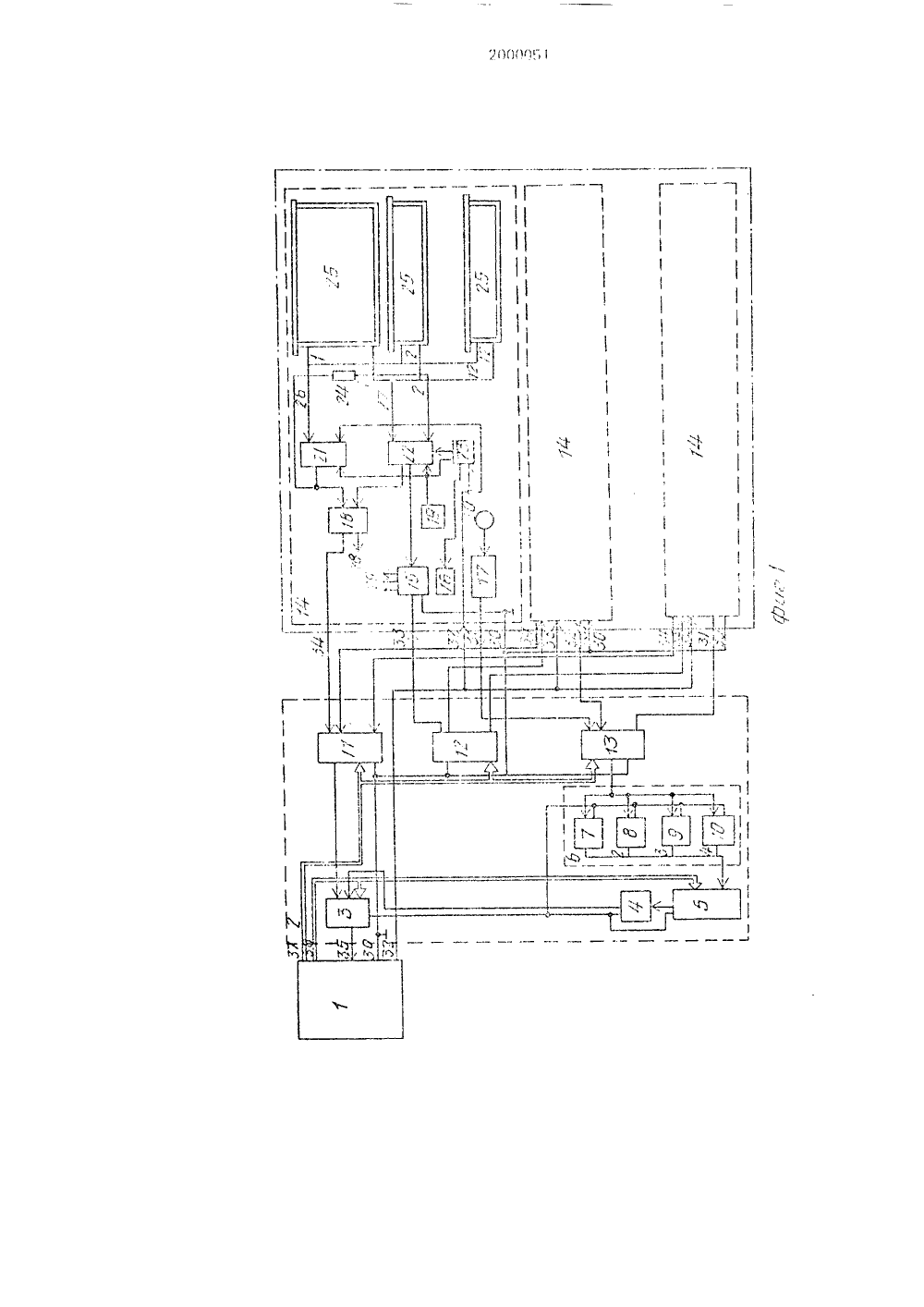

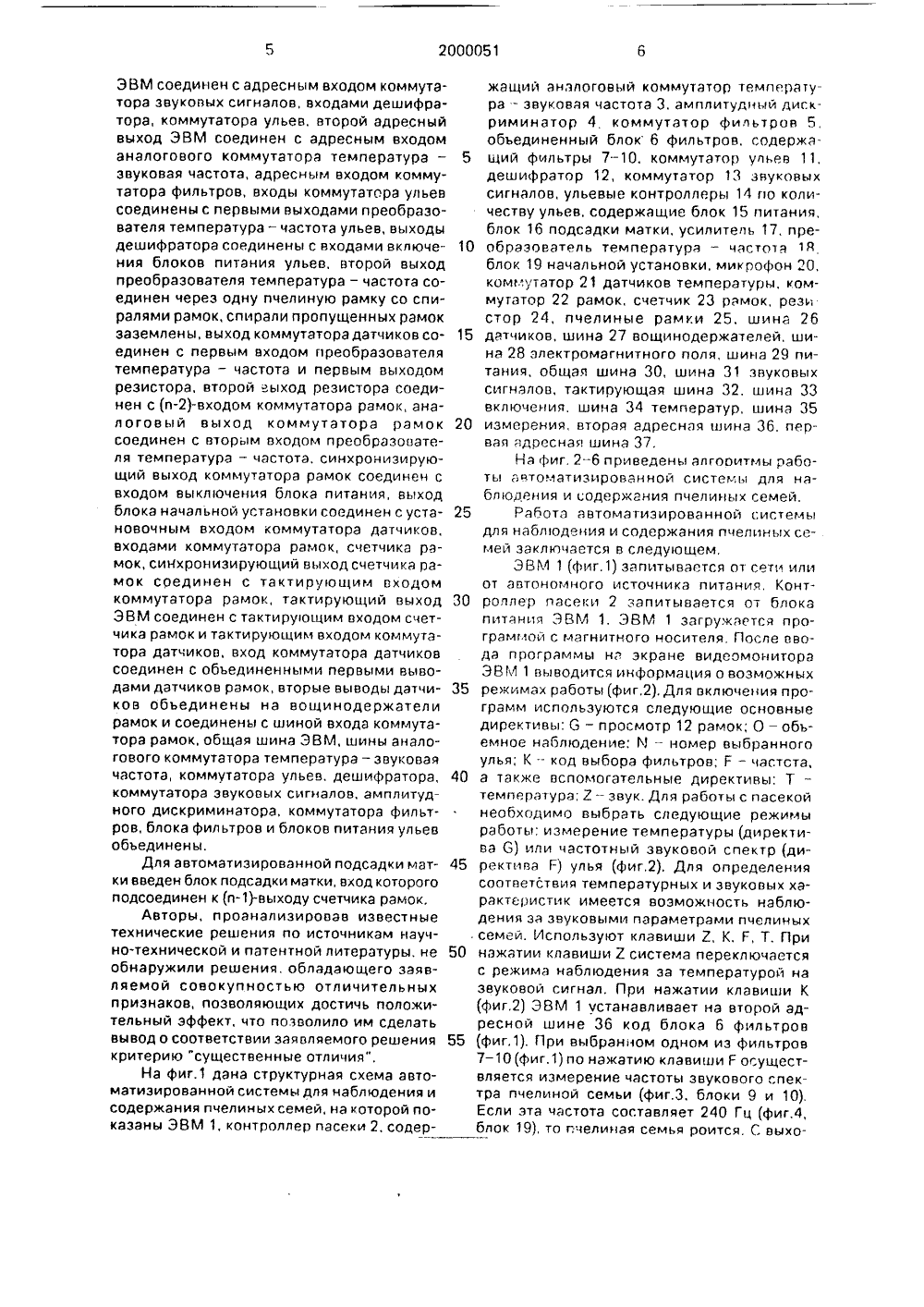

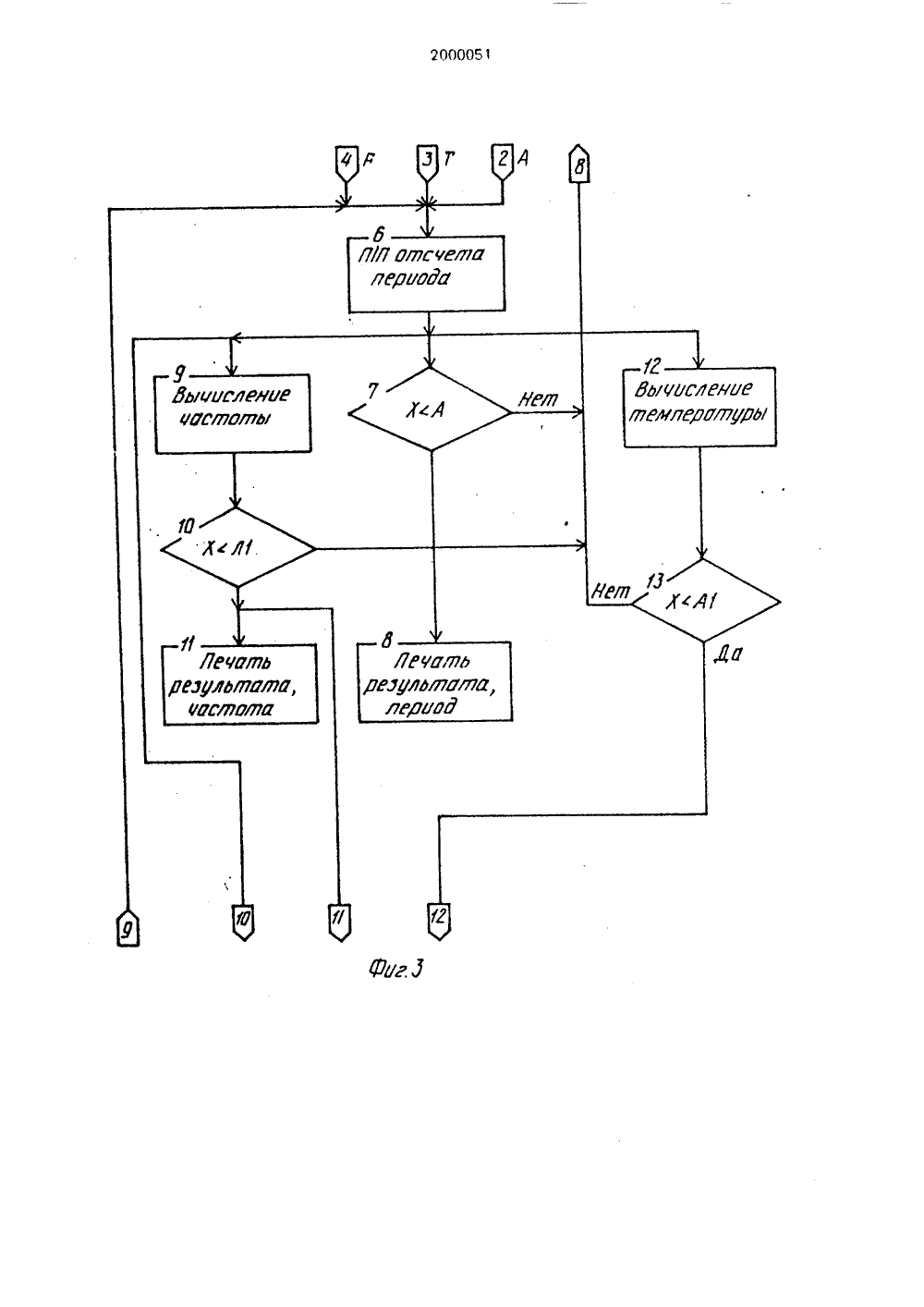

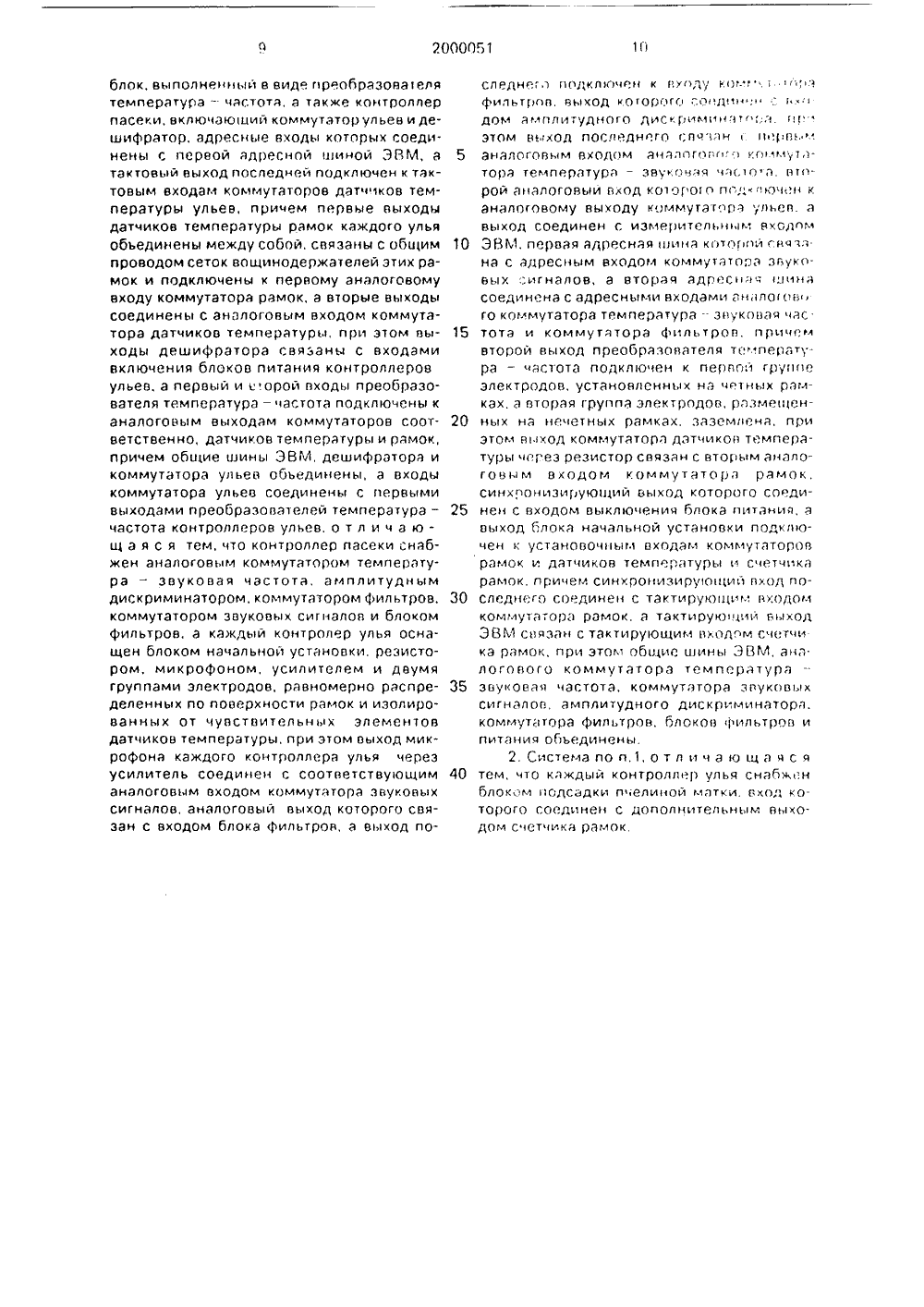

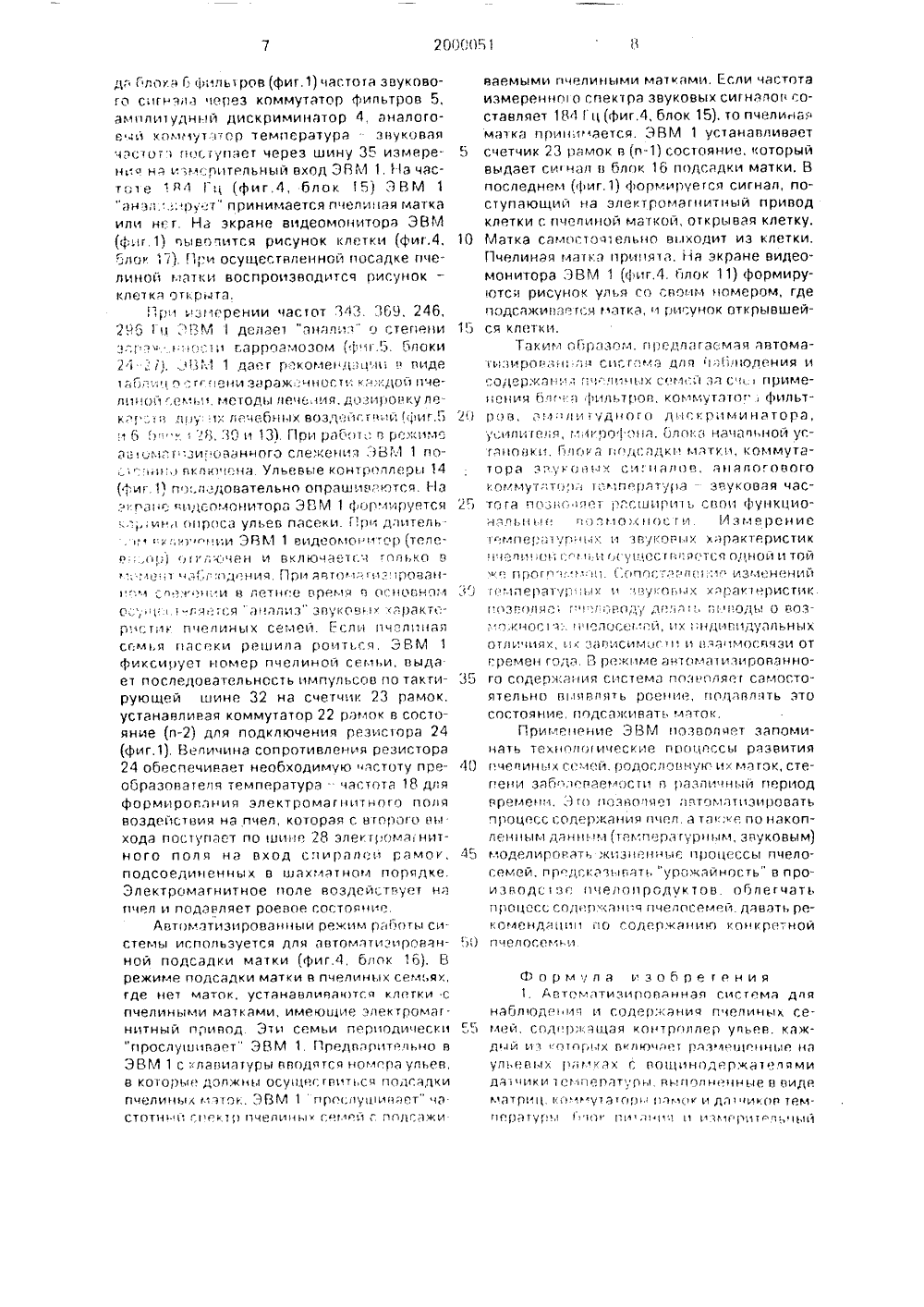

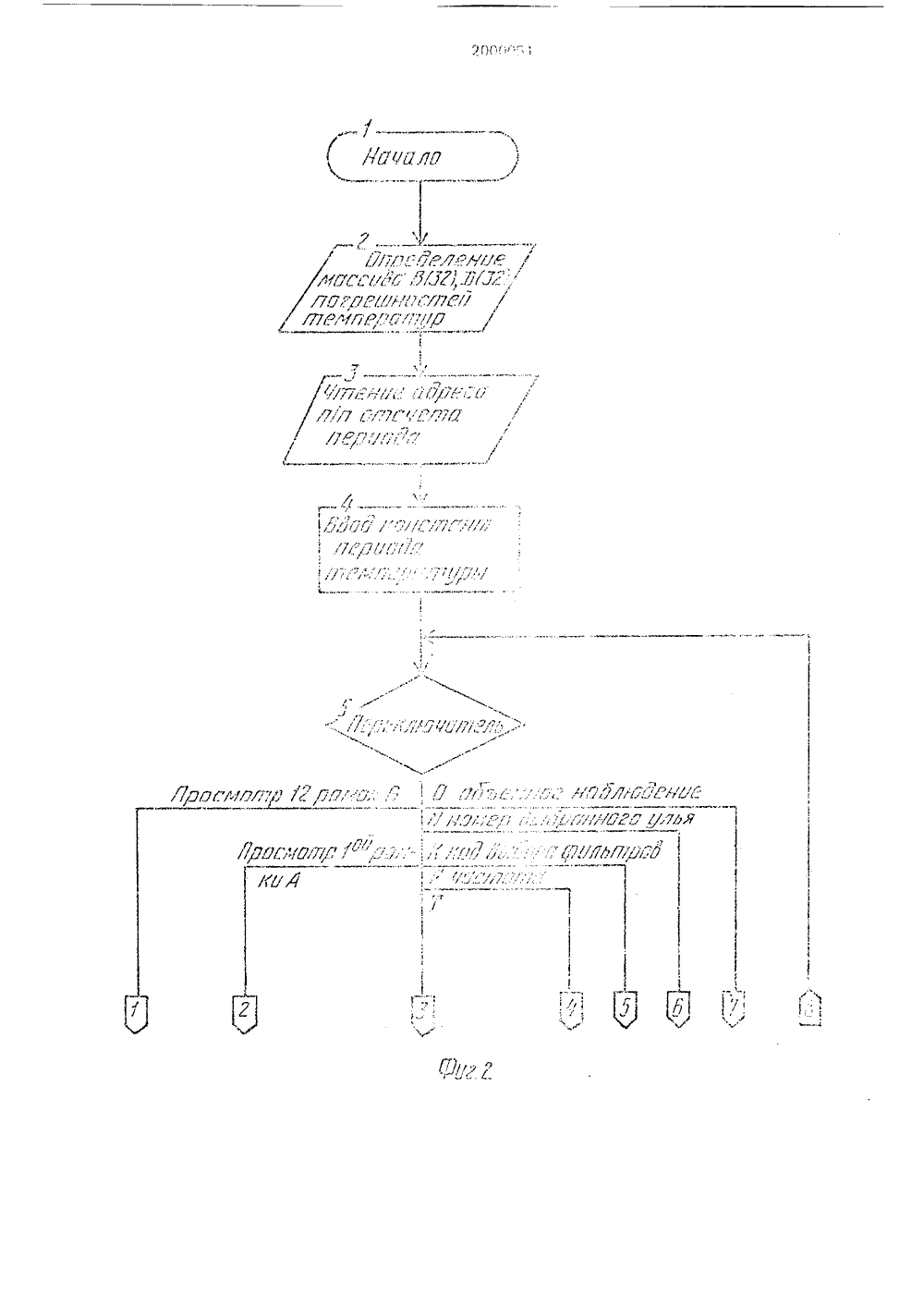

(51)5 А 01 К 57/00, 47/00 ОПИСАНИЕ ИЗОБРЕТЕНИЯ-"К ПАТЕНТУ Комитет Российской Федерации по патентам и товарным знакам(73) Курский политехнический институт (54) АВТОМАТИЗИРОВАННАЯ СИСТЕМА ДЛЯ НАБЛЮДЕНИЯ И СОДЕРЖАНИЯ ПЧЕЛИНЫХ СЕМЕЙ(57) Использование: сельское хозяйство, пчеловодство. Сущность изобретения: для расширения функциональных возможностей в автоматизированную систему для наблюдения и содержания пчелиных семей, содержащую размещенные на ульевых рамках с вощинодержателями датчики температуры, выполненные в виде матриц, коммутаторы ульев, рамок и датчиков температуры, счетчик рамок, блок питания, ЭВМ, дешифратор, измерительный орган, выполненный в виде преобразователя температура-частота, введены спирали рамок, изолированные от датчиков, блок начальной установки, резистор, микрофон, усилитель, блок подсадки матки, блоки фильтров, коммутатор звуковых сигналов, коммутатор фильтров, амплитудный дискриминатор, аналоговый коммутатор температура - звуковая частота. Выход микрофона соединен с входом усилителя. Выходы усилителей ульев соединены с аналоговыми входами коммутатора звуковых сигналов, аналоговый выход которого соединен с входом блоков фильтров. Выход блока фильтров соединен с входом коммутатора фильтров, выход которого соединен с входом амплитудного дискриминатора. Выход последнего связан с первым аналоговым входом аналогового коммутатора температура - звуковая частота, второй вход которого соединен с аналоговым выходом коммутатора ульев,Ю 3 2000051 С при этом выход аналогового коммутатора соединен с измерительным входом ЭВМ. Первый адресный выход ЭВМ соединен с адресным входом коммутатора звуковых сигналов, входами дешифратора, коммутатора ульев, второи адресныи выход ЭВМ соединен с адресным входом аналогового коммутатора температура - звуковая частота, с адресным входом коммутатора фильт-. ров, Входы коммутаторов ульев соединены с первыми выходами преобразователей температура - частота ульев. Выходы дешифратора соединены с входами включения блоков питания ульев. Второй выход преобразователя температура - частота соединен через одну пчелиную рамку со спиралями рамок, спирали пропущенных рамок заземлены. Выход коммутатора датчиков соединен с первыми входами преобразователя температура - частота и резистора. Второй выход последнего соединен с(п)- выходом коммутатора рамок, аналоговый выход которого связан с вторым входом преобразователя температура - частота, Синхронизирущий выход коммутатора рамок соединен с входом выключения блока питания, Выход блока начальной установки соединен с установочным входом коммутатора датчиков, входами коммутатора рамок, счетчика рамок, синхронизирующий выход которого соединен с тактирующим входом коммутатора рамок. Тактирующий выход ЭВМ соединен с тактирующим входом счетчика рамок и тактирующим входом коммутатора датчиков, вход которого соединен с объединенными первыми выводами датчиков рамок, вторые выводы датчиков обьединены на вощинодержатели рамок и соединены с шиной входа коммутатора рамок, (и)-Выход счетчика рамок подсоединен к входу блока посадки матки, Общая шина ЭВМ, шины аналогового коммутаторатем 11)рзтурз - звуковзя частота, коммутатора ульео, дешифраторз, коммутатора зо,ксоцх Гигналоо, амплитудного дискримисдторз, кпгтглутатора фильгрпв и блокат;н)и уп о объеди)ец ес)зобретениеГЗН)ННС) б 1 1 сдр)с)Е)ЕНИя МИКРОКПИ)лата Г)ЧЕЛИНОГО ГНЕЭДа ЗДРЗНЕЕ ОПрвдЕЛятЬ)ЗЧЗЛП ПрОцЕССа рОЕНИя П сс П И управлять этим процессом и найдет широкое применение на индивидуальных и коллектионь)х пасеках. 1 .,и. ф-лц 1 з,п, ф-лы, бил, Изоб)ет ение относитсяпчеловодству И сЗД)ЕТ ПРИМЕНЕНИЕ В СОДЕРжДНИИ ПЧЕЛИ- н.)х сегей, позволяет дистанционно без нар (ц.,)1 С 1 ИКрОКЛИМЗта ПЧЕЛИНО О ГНЕЗдд гбсс)дат), развитие и елинц се.ей и управпт Г технологическ 1 м Г ОсОп 1 им раз- Г,;тия,Известны устрой:твд, сб-:.Ос ", сивающие 11 ОТС)МдТИЗЗЦИ 10 НЕКОТОПЬХ 1)ст,с) работ ПО ( 1 Плу .З 1, ЕядМИ. ВСЕ Эти (.ср,)йс,соа аВтО- лс .,)1 ОТ Отдойь)ЬЕ рПС)1., 1 О ЫМ 010 Т 1:,С)1:;атгсх, П КЛЮЧдвщ 1 й ПП. г ОКНОСтв :.с. т 3,, сс )О о д 0 с т. Г РО и с; т е и е и и О бь : -С: )С 1)ПС)С 3 ТЬ СОС С ОЯГ)ИГ К С .Г)ЯТС.П сости ПСЛИНЫХ ГЕМЕй К;)К 1 )ПГ)сг)ГГС 1 ИС развит 13, так и зиме)ки и )1 ег) е)1 дли за 11 МЭНЕНИЯ ЗГУ);ООЫХ И тЕМс)тСГУР 1 Х ПДРЗ 1 ет ров.Нд)сбОГ)ЕЕ бЛИЗКИМ ПО т.,ПЕСКОй Сущ ности к предлагаемому язпяслкся зотоглаи чегкзя система для кру;погодичного сабЛЮдЕНя За жИЗНЕдят 1;Ь;ОСТЬЮ ПЧЕЛИ- ных семс.й, содсржащая рззглещенные на ульевых рамках с ооитинсдерждтелями датчики температуры, оыполнс;нье в виде глзтриц, измс-рительньи ор дн, коглглутзторы ульев, рамок и датчиков т лпердтуре), блоки питания и ЭВЛЛ, дец ифратор, измеритель. нцй орган каждого уль Выполнен о в);де управляемого по частоте не дгорд, при этом сетки вощинодер)кателей соединенц между собой, с первыми вцоодзми датчиков температуры и каналь ми входами коммутатора рамок, вторые цводы датчиков тЕМПЕРатУРЫ ПОДКЛ)ОЧс Ц К КаНДЛЬНЬ)Л входам коммутатора дзт иков рдглки, причем управляющие входы управляемого по частоте генератора сояздчц; оыходзгли коммутаторов датчиков и рзмок, Об)цле оь- ВОДЫ уцраВЛяЕМЫХ ПП Частот ГЕрдтороо ВСЕХ УЛЬЕВ ПОд.ОодИНЕНц К Г,бПЕГЛ ПрОвпду дешифрзтора, коммутзтс рд ул ц и систем)ому входу ВЭУ, вцхпд уп 5);)ппчемлх и частоте ОГталь)1 ых 2, З,лс п уп,ссподключены к 2,3,4 п-входдгл г "глгт;тдп сп,п,о, вц ХОД КОТОРОГО ГОС;ДИНЕН с) С.; С.ОХС ДСМ ЭВУ, информациос 1;дя 1.сзтс)рой с с)яЗаНа С аДРЕСНОй ШИ,С с("тгРЗ УПЕО И ддрЕСНО)с 1 Пй Л" с 1,;1) ГПГс 1 го, тактирующий выход Э" М подсоединен к тактиру)ощигт входам коммутатора датчиков и счетым Входам счетчиков датчиков, выходы которых подключец к тдктирующим Входам ко "1 у 1 ато)01 )дгОк, при этом Выходы дшифратора ГЕт) тое)1 о 1,2,Зп СГП 5 З 1, С: у)трдвляя)сИг,;Хода 11 И бЛОКОВ гиднсля1-ЕДПС 1)КОМ СЛС,Г 01: с:;с)ПЯОГСЯ НИЗКИЕ 10 сГУ)КЦ 01 ЗПЬ)ЫГ ВП.сС 11 Ос.ИЗ-Зд ОтСУтСГО 1 РЗЛ Зд С.;сП 1 );КсЗ)ЕдвятЕПЬНО- т 1 Ч ссс 11Х Г Рс 1 И 11 сс 11 сслЛ ИХ. о у с О;)1 ; ) гл и Р Е 1 з т,( 1 с ..1 и; и д гл Гт р 0 В,сР, и 1; обг 11 и 1 япляс сся рдсшиое- ,) 11 Р ф,:1; с, дс.,НГс) ГпПСтИ СИГГЕГ 1", с)11 зч с)Г , 1,Ос;тСГЛ Гся тгл, 1 тс)О )ОТРГ 1,:11 ОГ1,с )Г Гс"5( ПГя 1)бЛ 10Р Рс,",; С СП )С "С 1 С Г;СХ , Р ГСт, С 0 дГ, р,.СЗус) Гс;.,)Л) ".)гс,. О ,;с улецХ рдМКЗХ СЗС) 1,1, С ) ГССЧСГ, 11 С;1; ТР)ЛП),.)Т)Ы ОЬГ 0111 Р 1111 Ь, О Е)с,)1:Рсс:.КОГЛМУ)ЗГОР УЛ ЬЕР. 1 СГЛс 11 и ДДТИ КСГ 1 С 1 Е)ЗТУ)Е 1, С 1 ЕТ лк пег 01, блоки пита 1 я. ЭГСУ, дешифратор )1 згр)тпльнь) ООГГ)н. ВыпГ)л 1 енный В ВИДЕ П РЕпе) РЗЗООЗтв П 1 тГ.1, )ЕРЗТУ РД - ЧДСтО- тз, ооедс.н),с спирали рзгл)к. изолированные ог датчик )о, блок нзгпллОй устзновки, резистог, мсКрофон, угллипь блок фильт Г) роо, ког г утатор зоу сцх сигналов,коммутдОр фильтров дЛпл удцй дискримидтор, знзлогоо)си ксглгл(тзтор температура звуковая чзсгптз оцхпд м)лсрофонд СОЕДИН) С ВХОДОМ )С)лис)сс. ВЫХОДЫ УСИ;б литепей ульев соЛи)егы с. аналоговымивходами ког;мутзтора звуковых сигналоо, аНЗЛПСОЕ,и ОЦХОД КОтОРОгО с.ОЕД 1)НЕН С ВХО- догл блоха Фильтров, выходы блока фильтров соеди)ены с .Орпгл коммутатора сЦ с)льтроо в хпд которого сегдслнен с вхоДОМ ЗГЛП ПИ с СДНОГО,цСКР,МИЗт ОРД, ВЬХОД ДМПЛ) УДСП ЛГСКР)сГЗ)П)С СОЕДИНЕН С Г 1 ЕР О). "Л Зс 13ОГ ОО 1 11 1 )сГЛ 11 ЗЛ О ОВОГО к О гс:) 11. . т Р гл Р с)с Е1 " ик и о з Я ч 3 с т О 11) осГсГ ГсС п 1 Г)рп с) с; Р(Ст 1 14 с нзло.Гол 1 Г)1 сЛПМ С С ГС Д СОП,1 "1 СЧ, О)СХОД5 10 15 20 25 30 35 40 45 50 ЭВМ соединен с адресным входом коммутатора звуковых сигналов, входами дешифратора, коммутатора ульев, второй адресный выход ЭВМ соединен с адресным входом аналогового коммутатора температура - звуковая частота, адресным входом коммутатора фильтров, входы коммутатора ульев соединены с первыми выходами преобразователя температура - частота ульев, выходы дешифратора соединены с входами включения блоков питания ульев, второй выход преобразователя температура - частота соединен через одну пчелиную рамку со спиралями рамок, спирали пропущенных рамок заземлены, выход коммутатора датчиков соединен с первым входом преобразователя температура - частота и первым выходом резистора, второй выход резистора соединен с (и)-входом коммутатора рамок, аналоговый выход коммутатора рамок соединен с вторым входом преобразователя температура - частота, синхрониэирующий выход коммутатора рамок соединен с входом выключения блока питания, выход блока начальной установки соединен с установочным входом коммутатора датчиков, входами коммутатора рамок, счетчика рамок, синхронизирующий выход счетчика рамок соединен с тактирующим входом коммутатора рамок, тактирующий выход ЭВМ соединен с тактирующим входом счетчика рамок и тактирующим входом коммутатора датчиков, вход коммутатора датчиков соединен с объединенными первыми выводами датчиков рамок, вторые выводы датчиков объединены на вощинодержатели рамок и соединены с шиной входа коммутатора рамок, общая шина ЭВМ, шины аналогового коммутатора температура - звуковая частота, коммутатора ульев. дешифратора, коммутатора звуковых сигналов, амплитудного дискриминатора, коммутатора фильтров, блока фильтров и блоков питания ульев объединены,Для автоматизированной подсадки матки введен блок подсадки матки, вход которого подсоединен к (и)-выходу счетчика рамок.Авторы, проанализировав известные технические решения по источникам научно-технической и патентной литературы, не обнаружили решения, обладающего заявляемой совокупностью отличительных признаков, позволяющих достичь положительный эффект, что позволило им сделать вывод о соответствии заявляемого решения критерию "существенные отличия",На фиг. дана структурная схема автоматизированной системы для наблюдения и содержания пчелиных семей, на которой показаны ЭВМ 1, контроллер пасеки 2, содержащий аналоговый коммутатор температура - звуковая частота 3, амплитудный дигкриминатор 4, коммутатор фильтров 5, объединенный блок 6 фильтров. содержащий фильтры 7 - 10, коммутатор ульев 11, дешифратор 12, коммутатор 13 звуковых сигналов, ульевые контроллеры 14 по количеству ульев, содержащие блок 15 питания, блок 16 подсадки матки, усилитель 17, преобразователь температура - частота Я блок 19 начальной установки, микрофон 20, коммутатор 21 датчиков температуры, коммутатор 22 рамок, счетчик 23 рамок, рези стор 24, пчелиные рамки 25, шина 26 датчиков, шина 27 вощинодержателей, шина 28 электромагнитного поля, шина 29 питания, общая шина 30, шина 31 звуковых сигналов, тактирующая шина 32, шина 33 включения, шина 34 температур, шина 35 измерения, вторая адресная шина 36, первая адресная шина 37.На фиг. 2 - 6 приведены алгооитмы работы автоматизированной системы для наблюдения и содержания пчелиных семей.Работа автоматизированной системы для наблюдения и содержания пчелиных семей заключается в следующем.ЭВМ 1 (фиг.1) запитываотся от сети или от автономного источника питания, Контроллер пасеки 2 запитывается от блока питания ЭВМ 1, ЭВМ 1 загружается программой с магнитного носителя. После ввода программы на экране видеомонитора ЭВМ 1 выводится информация о возможных режимах работы (фиг,2), Для включения программ используются следующие основные директивы: б - просмотр 12 рамок; О - объемное наблюдение; К - номер выбранного улья; К - код выбора фильтров; Г - частота, а также вспомогательные директивы: Т - температура; 2. - звук. Для работы с пасекой необходимо выбрать следующие режимы работы: измерение температуры (директива 6) или частотный звуковой спектр (директива Р) улья (фиг,2), Для определения соответствия температурных и звуковых характеристик имеется воэможность наблюдения за звуковыми параметрами пчелиных семей, Используют клавиши 2., К, Г, Т, При нажатии клавиши 2 система переключается с режима наблюдения за температурой на звуковой сигнал. При нажатии клавиши К (фиг,2) ЭВМ 1 устанавливает на второй адресной шине 36 код блока 6 фильтров (фиг,1). При выбранном одном из фильтров 7 - 10 (фиг.1) по нажатию клавиши Р осуществляется измерение частоты звукового спектра пчелиной семьи (фиг.3, блоки 9 и 10). Если эта частота составляет 240 Гц (фиг,4, блок 19), то пчелиная семья роится. С выхо 200)Г 051дд лчхд 6 фильров (фиг.1) частота звукового с)г длд врез коммутатор фильтров 5, амплитуднцй дискриминатор 4, дналого- В.й кпм 1 ут;(-ор температура - энуковдя чаеот 3 и)с,.упдет через шину 35 излере- Я нд из 1 еригельный вход ЭБМ 1, Нд часто)Е , 84 Е; (флг,4, блОк 15) Э ВМ 1 "1)н)л.з.,1) т" принимается пчели(дя латка или нег Нд экране видеомонитора ЭВМ (43(Г.1) пыводитсЯ рисунок клетки (фиг.4, б/ок 1/) П,.и осуществленной посадке пчелиной Г.,дтки воспроизводится рлсунок клетка отк 33(гд,Пр 1 "змерении частот 3/3,;69, 246, 296 1 ц .ГЗл 1 делге 1 "дндлз о степеи;к,ю (ии ЭВМ 1 нидаол 10( лгс)р (телеп,(,03 1 лСчан и Включает, ГОлькО 9 с;,ле 1 ап (11н ия, При д нт) 3 ( з, (рОндц- (" Л СЧ;.1 )Ц. И Н ЛЕтнг(Е ВРЕМЯ с) 0 С 0130 Л о:., 3:. ( 3-/;.легся ",1(длиз энукон сдрактор 3 сги пчелиных се.)ей. Если пчел; ндя сгсльядсс)ки решила роиться, ЭРМ 1 фиксирует номер пчелиной се/1 ьи, ныдд. ет последовательность импульсон по тактирующей шине 32 на счетчик 23 рамок. устанавливая коммутатор 22 рд 1 ок н состояние (п) для подключения резис)ора 24 (фиг.1). Величина сопротивления резистора 24 обеспечивает необходимую частоту преобразователя температура - частота 10 для формирования электромагнитного поля воздействия на пчел, которая с второго нь хода поступает по шине 28 злекгромднит- НОГО ПОЛЯ На ВХОД С;)ИРДЛЕй РДЛЛОс, подсоединенных в адхлдтном порядке. Электромагнитное поле ноз/1 ей(стг)ует нд пчел и подавляет ровное состояниеАРтол дтизироваццыи режим р;(боты системы игпользуется для днтомдти иронднной подсадки матки фиг,4, блок 16), В режиле подсадки матки в пчелиных семьях, где нет маток, устднанлинд(стгя клетки с пчелинылли матками, имеющие э)ек Грол 4 дг.нитный привод Эти семьи периодически "прослувиндет" ЭВМ 1, Предндрит 1 чь 40 н ЭВМ 1 с:лаг)ид)уры ннсдягся цолорд ульев, В КОТО)Ь. Допжнь ОСУ 1 Ц, ГВИТ 1 СЯ ПО 1 ГДДКИ пчелиных Г чго ЭВМ 1псеу(инег" чд стотнй гВк)5 1 челиы ге 3 ей г по/)г)ж 4 сг ,.Формула изобре гения1. Автол,дтиз 4)ог)днндя система дпя ндблоде )Я и соде)жэгИЯ пчелиных селей, сод(3);(Вщдя контроллер упьен. кджДЦй ИЗ О)СР.Х НКПЮЧДЕ 1 РДЗЛС ЩЕЦЦЫЕ ЦД УЛЬРОЦХ ГКДХ Г ВГ)ЩИ 40 ДЕРжатсЧЯМИ ДД ЧИКИ)ЕМПЕПДтУРЦ, НЦП)ЛНЕЦНЫЕ Н ВИДЕ лдтриц ко, у)дсо)( плс и дд ИсР тем- (П)Д 3 Ь10 Пи П(1 (1 " 1 Г 11 РЬ (Ь 1 й ндемьми пчелиными матками, Если частотаизмере 4 п о спектра звуковых сигндлог составляет 101ц (Фиг.4, блок 15), то пчелиндг(ма 1 кд при;1 ается. ЭВМ 1 устанавливает5 счетчик 23 рамок н п) состояние, которыйвыдает сл ндл н блок 16 подсддки матки. Впоследнем (фиг,1) формируегся сигнал, поступающий на электромагнитный приводклетки с пчелиной маткой, открывая клетку,10 Матка сд 1)стоя)ель 40 выходит иэ клетки,Пчелиная мдткд приятд. 5 д экране видеол 1 онитора ЭВМ 1 (фиг.4, блок 11) формируются рисунок улья со своим цоГлером, гдеПОДСДжИНДЕГСЯ ГЧТКД, И Рис;УНОК ОтКРЫВШЕй 15 ся клетки,Тдк(ИГ образом. предлдгас;мдя днтомаГИЗИР 01 Д 1 Г Я СИСГОГЛД ДЛЯ (33( 0 ПРНИЯ иСо/1 ЕРжа(Г( 1 33" /3(1 Ь(х С)ГЛ(,3 33 С(.: ( Г 1 РИМЕопия )Ч.:3 сЛ/)ьтОГ 3, КОГМ/Тд 0фИЛЬТ2 ров, ДГЛ ЛИ/ДЦого ДнгкР минаторд,)сипите/(я, Гл 11",)О(д, 3 ппкд начдпьной угтд 0)К(1, б)с(С(кд Г;РДСЛДК(Матки, КОММутатора з: ус)нь(х сигцалон, ддлогоногоко.,мут;:т.); Сл)пРрдту(д - звуковая час 25 тога п)з 3.ст расшириь свои функциондс,ьцц и )ЛГ)оос ги Измерение. реме года. В режиме днтс)Глд 1 лз 4 рондн 1035 ГО сОдег)жг 3 НИЯ с 1 стелд пО;нплЯе Г саГлостоятельно нцянлять рвеи, Г 0)днлять этоГОстОяниР, подсаживать л:)ток,Прилецение ЭВМ позволяет запоминать техоп)ические процессы развития40 пчепицьх семой. родоглонную их маток, стегени эдб.л.нделости Г) ралли нцй периодВреле(и, Э ) познопяе 1 )нтолЛтз 1 роватьпроцРсс содер;сд 4 ия пчел д гдХР по накопЛЕНЫМ ДД 4 (М Г)ЛПЗРД ГУРЦЬЛ 1, ЗВУКОВЫМ)45 моделировать )кзц 1441,е процс;ссы пчелосемей, предгк,. Чь(гать "урожайность" в прои 3 ВОДсВе и 1 Р/оп родукто В ОГ) л Р Гчдтьпроцесс сод 313 кдця пчеппселей. ддндть рекоменддци(1 по содержанию коцкрс)гнойО пчелогеГ;ь(л5 1 О 15 20 25 30 35 40 блок, выполненньц в виде греобразооателя температура - частота, а также контроллер пасеки, включающий коммутатор ульев и дешифратор, адресные входы которых соединены с первой адресной шиной ЭВМ, а тактовый выход последней подключен к тзктовым входам коммутаторов датчиков температуры ульев, причем первые выходы датчиков температуры рамок каждого улья обьединены между собой, связаны с общим проводом сеток вощинодержателей этих рамок и подключены к первому аналоговому входу коммутатора рамок, а вторые выходы соединены с аналоговым входом коммутаторэ датчиков температуры, при этом выходы дешифратора связаны с входами включения блоков питания контроллеров ульев. а первый и о арой входы преобразователя температура - частота подклачены к аналоговым выходам коммутаторов соответственно, датчиков темпердтуры и рдмок, причем общие шины ЭВМ, дешифрзторз и коммутатора ульео обьединены, а входы коммутатора ульео соединены с первыми вьходаГли преобразователей температура - частота контроллеров ульео, о т л и ч а ющ а я с я теГл, что контроллер пасеки снабжен аналоговым коммутатором температура - звуковая частота, амплитудным дискриминатором, коммутатором фильтров. коммутатором звуковых сигналов и блоком фильтров, а каждый контролер улья оснащен блоком начальной устзнооки, резистором, микрофоном, усилителем и двумя группами электродов, равномерно распределенных по поверхности рамок и изолированных от чувствительных элементов датчиков температуры, при этом оыход микрофона каждого контроллера улья через усилитель соединен с соответствующим аналоговым входом коммутдтора звуковых сигналов, аналоговый выход которого связан с входом блока фильтров, а выход поСЛРДНЕГП ГРДКЛГЧЕН К ГУГДУ К 1 ГЛГ. 1 Г Г,Гз фИЛ ЬТГ)Г)В, ВЫХОДО ГОООГО л гД 1 г,г; ггг г ДОМ ДМГЛИТУДНОГО ДИСКРИМИНГтг;,З ГГ.ЭТОМ Выхад ПОСЛЕДНЕГО СвяГ г цг.ггльгЛ аНаЛОГОВЫМ ВХОДОМ ЗНЗЛПГОВО; г КП к, т,- торэ теклпердтурз - звуковая Гстг д, нтпРай ДНДЛОГОВЫИ ВХОД КаОГ ОГП ПГ Дг;ЮЧ,.Н К аналоговому выходу КОГлмутаторз ульев, д выход соединен с измеритльныт входом ЭВМ, перозя адресная шинз кптаггци сваял. на с адресным входом коммутатора звук 1- вых :Игналов, а вторая ддрс:я шинд СОЕДИНЕНа С аДрЕСНЫМИ ВХОДаМИ дНЛЛО Г О 3го колмутатора температура - знукоодя чдс тата И КОММУтдтаРа фцплтРОО, 1 РЦгГ.Л второй выход преобразователя т. цердт, - Ра - чзСтата ПОДКЛЮЧЕН К ПЕРВОЙ ГРУЦЦ ЭЛЕКТРОДОВ, УСтДНООЛННЫХ На чотНЫХ РДГЛ- ках, д вторая группа электродов, рдзлещенных нд нечетных ралках, здземленз, при этом нход коммутдторз ддтчикон температуры через резистор связан с вторьм днзлоганлм окодогл каммутзторз рзлок, синхронизигующий выход которого соединен с входам выключения блока питания, д оыхаД блока начальной устднооки ПОДключен к устанооочы охпддм коммутдтороорамок и датчиков температуры и счетчика рамок, причем синхронлзируощий вход поспеднего соединен с тактируОдм входол КаММУтДТОРД РаМОК, Д таКТИРУЮг 4 ИГЛ ГЫХОД ЭВУ связан с тактирующим нлпдпм счтчи ка рамок, при это 1 общие шины ЭВГЛ, анд. поганого коммутагора темпрдтурзЗОУКООДЯ ЧдСТОТД, КОММУТЗТОРЗ ЗВУКОВХсигналов, амплитудного дискриминзторд,комлутзтора фильтров, блакао фильтров ипитания Объединены.2, Система по п,1, отл ич а ю щз я с я тем, что кдждый контроллер улья сндбжн бпакМ ЦОДСаДКЦ П ЕЛИНОй Мзтки, СХОД КОторого соединен с дополнительным выходам счетчика рамок,
