Система управления мощностью турбины

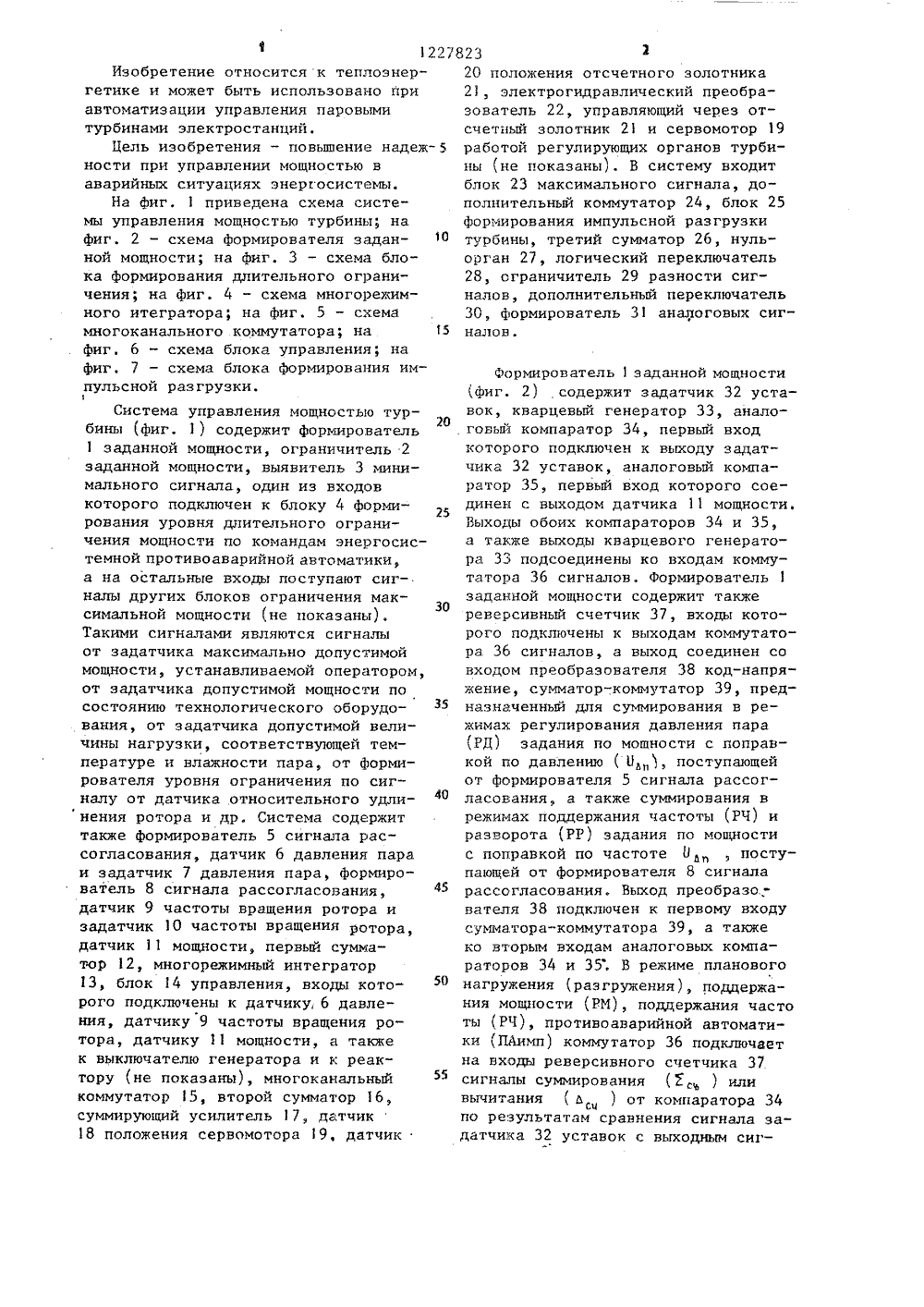

СОЮЗ СОВЕТСНИХСОЦИАЛИСТИЧЕСНРЕСПУБЛИН 23 14 ГО 7/ СССР НРЫТИ атора, блок мак подключен к вхо тора и инте ного сигнал полнительно которого со я тор ГОСУДАРСТВЕННЫЙ КОМИ ПО ДЕЛАМ ИЗОБРЕТЕНИЙ(56) Салминен Н, и др. Главные котуры регулирования АЭС "Ловинса"Финляндии. - "Теплоэнергетика",1976,8, с. 7-10.(54)(57)СИСТЕМА .УПРАВЛЕНИЯ МОЩНОСТЬЮТУРБИНЫ, содержащая формировательзаданной мощности, подключенный вместе с выявителем минимального сигнала к входам ограничителя заданноймощности, блок формирования уровнядлительного ограничения, подсоединенный к выявителю минимального сигнала, датчик мощности, подключенныйк указанному блоку формирования, кформирователю заданной мощности и квходу первого сумматора, соединенного также своим входом с выходомограничителя заданной мощности, авыходом - с многорежимным интегратором, блок управления, входы которого соединены с выключателем генератора и с датчиками мощности, частоты вращения и давления пара, а выходы - с многорежимным интегратороми многоканальным коммутатором, выходы которых через второй сумматор подключены к входу суммирующего усилителя вместе с датчиками положениясервомотора и ею отсечного золотника, подсоединенного к выходу электрогидравлического преобразователя,связанного своим входом с выходом уммирующего усилителя, о т а ю щ а я с я тем, что, с повышения надежности при управлениимощностью в аварийных ситуацияхэнергосистемы, система снабжена блоком максимального сигнала, дополнительным коммутатором, блоком формирования импульсной разгрузки, третьим сумматором, нуль-органом, логическим переключателем, ограничителем разности сигналов, дополнительным переключателем и формирователеманалоговых сигналов, причем блокформирования импульсной разгрузкиподключен выходом к входам блока ления, дополнительного ко т коммутатора, выходнен с входом электр гидравлического преборазователвходы третьего сумматора подключенык датчику положения сервомотора и квыходу второго сумматора, а выход -к интегратору, вход нуль-органа соединен с выходом первого сумматора, авыход - с входом блока формированияимпульсной разгрузки, входы логического преобразователя подключены квыходу блоков управления и формирования импульсной разгрузки, а выход - к многоканальному коммутатору,ограничитель разности сигналов подключен входами к выходам первого сумматора и дополнительного переключа-" теля, соединенного с формирователеманалоговых сигналов и блоком формирования импульсной разгрузки, а выходом - к многоканальному коммута227823 Ем Ф ор М. Шаро Ре дли Подписн акаэ 2273 едп ИИИПИ по 13031227Изобретение относится к теплоэнергетике и может быть использовано при автоматизации управления паровыми турбинами электростанций.Цель изобретения - повьдпение надеж ности при управлении мощностью в аварийных ситуациях энергосистемы.На Фиг. 1 приведена схема системы управления мощностью турбины; на фиг. 2 - схема формирователя заданной мощности; на фиг. 3 - схема блока Формирования длительного ограничения; на Фиг. 4 - схема многорежимного итегратора; на Фиг. 5 - схема многоканального коммутатора; на 5 фиг. 6 - схема блока управления; на фиг, 7 - схема блока формирования импульсной разгрузки.1Система управления мощностью тур 2 О бины (фиг. 1) содержит формирователь 1 заданной мощности, ограничитель 2 заданной мощности, выявитель 3 минимального сигнала, один из входовкоторого подключен к блоку 4 Формирования уровня длительного ограничения мощности по командам энергосистемной противоаварийной автоматики, а на остальные входы поступают сигналы других блоков ограничения макЗО симальной мощности (не показаны), Такими сигналами являются сигналы от задатчика максимально допустимой мощности, устанавливаемой оператором, от задатчика допустимой мощности по состоянию технологического оборудования, от задатчика допустимой величины нагрузки, соответствующей температуре и влажности пара, от Формирователя уровня ограничения по сигналу от датчика .относительного удли О нения ротора и др. Система содержит также формирователь 5 сигнала рассогласования, датчик 6 давления пара и задатчик 7 давления пара, формирователь 8 сигнала рассогласования, датчик 9 частоты вращения ротора и задатчик 10 частоты вращения ротора, датчик 11 мощности, первый сумматор 12, многорежимный интегратор 13, блок 14 управления, входы которого подключены к датчику, 6 давления, датчику 9 частоты вращения ротора, датчику 11 мощности, а также к выключателю генератора и к реактору (не показаны), многоканальный коммутатор 15, второй сумматор 16, суммирующий усилитель 7, датчик 18 положения сервомотора 19, датчик 823 220 положения отсчетного золотника 21, электрогидравлический преобразователь 22, управляющий через отсчетный золотник 21 и сервомотор 19 работой регулирующих органов турбины (не показаны). В систему входит блок 23 максимального сигнала, дополнительный коммутатор 24, блок 25 формирования импульсной разгрузки турбины, третий сумматор 26, нуль- орган 27, логический переключатель 28, ограничитель 29 разности сигналов, дополнительный переключатель 30, Формирователь 31 аналоговых сигналов. Формирователь 1 заданной мощности (фиг. 2) содержит задатчик 32 уставок, кварцевый генератор 33, аналоговый компаратор 34, первый вход которого подключен к выходу задатчика 32 уставок, аналоговый компаратор 35, первый вход которого соединен с выходом датчика 11 мощности. Выходы обоих компараторов 34 и 35, а также выходы кварцевого генератора 33 подсоединены ко входам коммутатора 36 сигналов, Формирователь 1 заданной мощности содержит также реверсивный счетчик 37, входы которого подключены к выходам коммутатора 36 сигналов, а выход соединен со входом преобразователя 38 код-напряжение, сумматор-коммутатор 39, предназначенный для суммирования в режимах регулирования давления пара (РД) задания по мощности с поправкой по давлению ( О, поступающей от Формирователя 5 сигнала рассогласования, а также суммирования в режимах поддержания частоты (РЧ) и разворота (РР) задания по мощности с поправкой по частоте 0 , поступающей от формирователя 8 сигнала рассогласования, Выход преобразователя 38 подключен к первому входу сумматора-коммутатора 39, а также ко вторым входам аналоговых компараторов 34 и 35. В режиме планового нагружения (разгружения), подцержания мощности (РМ), поддержания часто ты (РЧ), противоаварийной автоматики (ПАимп) коммутатор 36 подключает на входы реверсивного счетчика 37сигналы суммирования ( Е ) или вычитания ( йд ) от компаратора 34 по результатам сравнения сигнала задатчика 32 уставок с выходным сиг 1227823налом преобразователя 38 код-напряжение и сигнал Рот кварцевогогенератора 33.Темп планового нагружения (разгружения) турбины до уровня, задаваемого оператором в задатчике 32 уставок,определяется частотой Гкварцевогогенератора 33.По командам от блока 14 управления в режиме поддержания давления иразворота коммутатор 36 устанавливается в положение пропускания навходы реверсивного счетчика сигналов суммирования ( 1, ) или вычитания ( 6, ) с выхода компаратора 35 исигнала 1" от кварцевого генератора 33. Реверсивный счетчик переводится в режим слежения за текущимзначением мощности, поступающим отдатчика 11 мощности,Блок 4 формирования уровня длительного ограничения (фиг. 3) содержит дополнительный формирователь 40 аналоговых сигналов, выходные сигналы которого в виде аналоговых уровней поступают одновременно и непрерывно на информационные входы переключателя 41, на управляющие входыкоторого поступают сигналы энергосистемной противоаварийной автоматики. Эти сигналы поступают также насхему 42 ИЛИ. На выход переключателя 41 может проходить только одиниз уровней при поступлении соответствующей команды от энергосистемнойпротивоаварийной автоматики. В случае отсутствия команд энергосистемной противоаварийной автоматики навыходе переключателя 41 формируетсясигнал нулевого уровня. Выходнойсигнал схемы 42 управляет работойпереключателя 43 и блока 44 запоминания мощности, на выход которого поступают сигналы от датчика 11 мощности. Выходной сигнал блока 44 запоминания мощности поступает на первый информационный вход переключателя 43, на второй информационныйвход которого поступает сигнал максимальной мощности турбины от формирователя 40. Выходные сигналы переключателей 41 и 43 поступают на входы вычитателя 45, выход которого подключен ко входу выявителя 3 минимального сигнала. При поступлении команды на длительную разгрузку турбины на определенную величину, например 207. номинальной мощности, на 5 10 15 20 25 30 35 40 45 50 55 выходе переключателя 41 от формирователя 40 проходит сигнал, пропорциональный величине разгрузки. Одновременно на выходе схемы 42 ИЛИ формируется сигнал, который управляетработой переключателя 43 и блока 44запоминания мощности. По сигналусхемы 42 блок 44 запоминания мощности, отслеживающий в нормальномрежи е работы выходной сигнал датчика 11 мощности, фиксирует значениефактической мощности турбины, достигнутой в момент поступления сигнала энергосистемной противоаварийной автоматики, а переключатель 43обеспечивает прохождение на входвычитателя 45 выходного сигнала блока 44 запоминания мощности. На второй вход вычитателя 45 поступаетсигнал, пропорциональный требуемойвеличине разгрузки, На выходе вычитателя 45 формируется уровень ограничения, равный разности междутекущим значением мощности и величиной, на которую необходимо снизитьмощность по заданию энергосистемной противоаварийной автоматики. Вслучае отсутствия команд от энергосистемной противоаварийной автоматики на выход переключателя 43 и выход вычитателя 45 проходит сигналот формирователя 40, пропорциональный максимальной мощности турбины. Многорежимный интегратор 13 (фиг. 4) содержит формирователь 46 направления интегрирования в режиме слежения, формирователь 47 скорости интегрирования в режиме слежения, рабочий формирователь 48 направления интегрирования, рабочий формирователь 49 скорости интегрирования, выполненный в виде входного преобразователя 50 напряжения в частоту и управляемого делителя 51 частоты, коммутатор 52, реверсивный счетчик 53 и выходной преобразователь 54 кода в напряжение. При отсутствии сигнала с выхода блока 25 коммутатор 52 устанавливается в режим пропускания на входы реверсивного счетчика 53 сигналов суммирования (, ) или вычитания ( Ъ ) от рабочего формирователя 48 направления интегрирования и сигналов от рабочего формирователя 49 скорости интегрирования. Пусть входной сигнал от сумматора 12, определяемый как разность между заданной и измеренной3 1227 величиной параметра, является положительным. В этом случае рабочий фор мирователь 48 направления интегрирования, выполненный, например, в виде нуль-органа, формирует на своем выходе сигнал суммирования, а выходной преобразователь 50 напряжения в частоту формирует частоту, пропорциональную величине своего входного сигнала. Величина этой частоты боль О ше необходимой для любого из режимов регулирования избранного параметра, Однако управляемый делитель 51 частоты уменьшает эту частоту до необходимой величины. Коэффициент 15 деления управляемого делителя 51 частоты устанавливается по сигналу блока 14 управления в зависимости от постоянной времени автоматически выбранного режима регулирования. Та ким образом, рабочий формирователь 49 обеспечивает интегрирование сигнала рассогласования с необходимой для любого выбранного режима скоростью.Для автОматического слежения интегратора за положением сервомотора 19 по команде от блока 25 коммутатор 52 подключает на входы реверсивного счетчика 53 выходные сигналы от Фор О мирователя 47 скорости интегрирования в режиме слежения, выполненного, например, в виде генератора высокой частоты, и от формирователя 48 направления интегрирования, выполненного в виде нуль-органа. В соответствии со знаком сигнала от сумматора 26 Формирователь 46 направления интегрирования формирует сигнал суммирования или вычитания. Реверсивный 4 О счетчик 53 с большой скоростью изменяет свое состояние в сторону суммирования или вычитания до тех пор, пака сигнал с выхода сумматора 26 не станет равным нулю, 45Многоканальный коммутатор 15 (Фиг, 5) содержит усилители 55-61 и переключатель 62. Коэффициент уси- ления усилителя 55 соответствует коэффициенту пропорциональной составляющей алгоритма регулирования в режиме разворота (сброса нагрузки), Коэффициент усиления усилителя 56 соответствует коэффициенту пропорциональной составляющей алгоритма 55 регулирования в режиме противоаварийной автоматики (ПАимп), Коэффициенты усиления усилителей 57-61 устанавливаются, соответственно, исходя из величины пропорциональных составляющих алгоритмов регулирования в режимах. поддержания частоты (РЧ) при частоте сети ГР , + дР (где Р - номинальная частота, дГ - отклонение частоты), регулирования мощности (РМ), поддержания давления (РД), стерегущего режима поддержания давления (РД), режима поддержания частоты (РЧ) при частоте сети ГЗ,о - д Р. При поступлении от блока 14 управления на управляющий вход переключателя 62 сигнала о включении режима разворота на выход многоканального коммутатора 15 пропускается сигнал, прошедший усилитель 55 и соответствующий пропорциональной составляющей алгоритма регулирования в режиме раэворота,По сигналу от логического переключателя 28 о включении режима ПАимп поступающему на управляющий вход переключателя 62, на выход коммутатора 15 пропускается сигнал, прошедший усилитель 56 и соответствующий пропорциональной составляющей алгоритма регулирования в режиме ПАимп.Аналогично при включении блоком 14 управления согласно принятой иерархии других режимов на выход коммутатора 15 пропускается сигнал пропорциональной составляющей алгоритма регулирования соответствующего режима.Блок 14 управления (фиг. 6) содержит задатчик 63 уставок автоматического включения режима поддержания частоты (РЧ), компараторы 64 и 65, задатчик 66 диапазона автоматического включения режима подцержания мощности (РМ), задатчик 67 уставок автоматического включения стерегущего режима поддрежания давления (РД), компаратор 68, задатчик 69 уставок, компаратор 70, иерархический коммутатор 71, состоящий из инверторов и логических схем И-НЕ, согласующий блок 72. Алгоритм работы блока управления определяет зависимость режимов работы системы регулирования турбины от сигналов и команд энергосистемы, реактора, состояния оборудования, параметровтурбогенератора,При одновременном поступлении сигналов на включение режимов при оритет имеет сигнал, стоящий на более высокой ступени иерархии. Ниже приведены сигналы в порядке убывания приоритета,Сигнал об отключении выключателягенератора, по которому включается режим сброса нагрузки (разворот),Сигнал от энергосистемной противоаварийной автоматики на включение режима ПАимп.Сигнал о возрастании частоты сети сверх заданной величины, формируемый компаратором 64 путем сравнения сигналов датчика 9 частоты и задатчика 63 уставок. По этому сигналу должно происходить автоматическое переключение на режим РЧ и поддержание частоты по статической характеристике.Сигнал на автоматическое включение режима поддержания мощносТи (режим РМ),. формируемый компаратором 65 при тек.гщей мощности турбоагрегата ниже, чем уставка задатчика 66.Сигнал на автоматическое включение стерегущего режима поддержания давления (режим РД), формируемый компаратором 68 при снижении давления пара ниже величины уставки задатчика 67.Сигнал от реактора на включение режима поддержания давления (режим РД).Сигнал о снижении частоты сети ниже заданной величины, формируемый компаратором 70 путем сравнения сигналов датчика частоты 9 и задатчика 69 уставок. По этому сигналу должно происходить автоматическое переклю)чение на режим РЧ.Иерархическая зависимость включения режимов регулирования в соответствии с заданным приоритетом реализуется иерархическим коммутатором 1. Сигналы на включение режимов подключаются ко входам иерархического коммутатора в порядке убывания приоритета,При поступлении сигнала на включение режима, находящегося на более высокой ступени иерархии, формируется запрет на схемы И-НЕ цепей прохождения сигналов включения режимов, находящихся на нижестоящих ступенях иерархии. Так, при поступлении сигнала отключения выключателя генератора включается режим (Сброс нагрузки) независимо от того, в каком режиме до этого работала система регу 1227823лирования турбины. Режим ПАимп может быть включен только при отсутствии сигнала отключения выключателя,510,ветственно 35 40 45 По этому сигналу коммутатор 94 че 50 15 20 25 Режим РЧ приР+ ьР может быть включен только при отсутствии сигналов отключения выключателя и ПАимп.Включение режимов РД, РД, РЧ при Р ( Р -ь происходит подобным же образом при отсутствии сигналов вьппестоящих по приоритету соотСигналы на включение режимов регулирования с выхода иерархического коммутатора 71 через согласующий блок 72 поступают на входы формирователя 1 заданной мощности, много- режимного интегратора 13, многоканального коммутатора 15 и других узлов.Блок 25 формирования импульсной разгрузки (фиг. 7) содержит формирователи 73, 74 и 75, триггеры 76, 7 и 78, логическую схему 79 ИЛИ-НЕ, инвертор 80, логическую схему 81 ИНЕ, инвертор 82, логическую схему 83 И-НЕ, пороговые элементы 84-87,логические схемы 88, 89, 90 И-НЕ,логическую схему 91 ИЛИ-НЕ, логическую схему 92 И-НЕ, второй дополнительный формирователь 93 аналоговых сигналов, второй дополнительный коммутатор 94, четвертый сумматор 95, аналоговый интегратор 96,При поступлении от энергосистемной противоаварийной автоматики команды на импульсную разгрузку турбины на определенную величину, например 30% номинальной мощности, по сигналу формирователя 73 взводится триггер 76 и на выхоДе схемы 79 и инвертора 80 появляется сигнал, определяющий начало и последующее регулирование турбины в режиме ПАимп. рез сумматор 95 пропускает на входаналогового интегратора 96 сигналот формирователя 93, В процессе интегрирования выходной сигнал интегратора 96 достигает уровня уставкипорогового элемента 84. На выходе логической схемы 88 И-НЕ по сигналам триггера 76 и порогового элемента 84 формируется сигнал длительностью Т (от момента взведениятриггера 76 до момента достижениявыходным сигналом интегратора 96уровня уставки порогового элемента84), который через логическую схему91 и логическую схему 92 псдаетсяна второй выход блока. Заданнаядлительность сигнала ь Т, определяющая глубину разгрузки, пропорциональна величине уставки формирователя 93, поступающей на пороговьйэлемент 84,Аналогичным образом на второмвыходе блока (выход логической схемы 92) Формируются сигналы на другие величины разгрузки при поступлении команд на Формирователи 74и 75.На выходе логической схемы 83(третий выхол блока) по сигналам свыхода логической схемы 79 и порогового элемента 87 Формируется сигналдлительностью Т, (от момента Взведения любого из триггеров 76, 77 и 78до момента достижения выходным сиг-налом интегратора 96 уровня уставкипорогового элемента 87),Длительность сигнала Т 1 превышаетмаксимальную длительность сигналаЬТ на втором выходе блока (выход логической схемы 92) на величину. соответствующую времени окончания лереходных процессов изменения мощности,связанных с открытием отсечных кла"панов (заслонок) после окончания сигнала на выходе схемы 92 и возвратаотсечных золотников в положение отсечки. Возврат триггеров 76, 7 и 78в исходное состояние производится посигналу от нуль-органа 27, поступающему через логическую схему 81 навторые входы триггеров при отсутствии сигнала на выходе порогового элемента 87. Появление сигнала на выходесхемы 81 определяет окончание регулирования турбины в режиме ПАимп, Поокончании регулирования турбины врежиме ПАимп коммутатор 94 пропускает через сумматор 95 выходной сигналинтегратора на его вход, в результате чего интегратор возвращается Висходное нулевое состояние.Система в режиме поддержания мошности работает следующим образом,Если сигнал с выхода Формирователя 1 заданной мощности ке превышаетлюбой из уровней ограничения поступающих от Выявителя 3 минимальногосигнала, то через ограничитель 2 онпоступает ка вход первого сумматора12 в качестве заданного значения мощности. 10Если сигнал Формирователя 1 превышает выходной сигнал выявителя 3,то последний, минимальный из уровнейограничения, передается на сумматор12 как задание по мощности.В сумматоре 12 вычисляется разность между заданной и текущей мощностью, пропорцйональной выходномусигналу датчика 11 мощности. Разност ньй сигнал с выхода сумматора 12поступает на первьй информационныйВход многорежимного интегратора 13и в случае отсутствия сигнала напервом выходе блока 25 через ограничитель 29 без огракичекия (ка второй вход ограничителя 29 в этом случае поступает от формирователя 31сигнал, превышающий максимальное значение разности) на икформационньйвход многоканального коммутатора 15,Блок 14 упправления устанавливаетВ интеграторе 13 постоянную времени,соответствующую режиму поддержаниямощности (РМ), а в многоканальномл 5коммутаторе 15 подключает ка выходсигкс 1 л усилителя: соответствующийпропорциональной составляющеи дляэтого режима.Выходные сигналы интегратора 13и коммутатора 15 через второй сумматор 16 поступают ка суммируюпийусилитель 17,СФормированный согласно алгоритму сигнал управления с Выхода уси55 лителя 17 поступает ка электрогидравлический преобразователь 22, которьй через отсечный золотник 21и сервомотор 19 воздействуст наругелирующие органы турбины.4 О Процесс регулирования в режимеподдежакия частоты (РЧ) отличаетсяот описанного тем, что В Формирователе 1 по командам блока 14 управления при включении режима РЧ зада 45 кие по мощности, установленное оператором, суммируется с поправкой почастоте, поступающей от Формирователя 8 сигнала рассогласования, а винтеграторе 13 и коммутаторе 15 уста 56 кавливается постоянная времени интегрирования и Форьгируется пропорциональная составляюшая алгоритмарегулирования для режима поддержания частоты.55 Б режиме поддержания давления вФормирователе 1 по команде блока 14управпения реверсивный счетчик 37переводится в режим слежения за те12 22782351015го25зо354045В этом случае после завершенияимпульсной разгрузки текущая мощность турбины возвращается не к заданному, а к уровню длительного ограничения мощности. Если до или во время импульсной разгрузки появи лись другие ограничения мощности,то после окончания режима ПАимп текущая мощность возвратится к уровню, соответствующему выходному сигПри поступлении команд от энерго- системной противоаварийной автоматики на импульсную разгрузку блок 25 50 на своем выходе (выход логической схемы 92) формирует сигнал длительностью кущим значением мощности, поступающим от датчика 11. Кроме того, в этом режиме в формирователе 1 задание по мощности, равное текущему значению мощности, суммируется с поправкой по давлению, поступающей от формирователя 5 сигнала рассог ласования.Если выходной сигнал формирователя 1 не превышает любой из уровней ограничения, то он через ограничитель 2 поступает на вход сумматора 12, второй вход которого подключен к датчику 11 мощности. В результате управляющее воздействие, сформированное согласно алгоритму регулирования в режиме поддержания давления, не зависит от значения текущей мощности.и определяется фактически только выходными сигналамиформирователя 5 сигнала рассогласования. Процесс формирования управляющего воздействия в режиме разнорота такой же, как и в режиме поддержания давления, Отличие состоитлишь в том, что по командам блока14 управления в интеграторе 13 икоммутаторе 15 устанавливаются соответствующие режиму разворота постоянная времени и коэффициент пропорциональной составляющей. Если в режиме поддержания давления сигнал свыхода формирователя 1 превышает выходной сигнал выявителя 3 минимального сигнала, то наименьший из уровней ограничения поступает на сумматор 12 в качестве задания по мощности.Управляющее воздействие в данном случае обеспечивает поддержание мощности на достигнутом на момент возникновения ограничения уровне, что предотвращает аварийные ситуации и повышает надежность турбоагрегата. После снятия ограничения система регулирования вновь переходит на поддержание давления пара. АТ (в зависимости от требуемой величины разгрузки), обеспечивающий прохождение через дополнительный коммутатор 24 на вход электрогидравлического преобразователя 22 сигнала от блока 23. В результате происходит разгрузка турбины с максимальным быстродействием. Одновременно по сигналу с выхода блока 25 (выход логической схемы 80) блок 14 управления при отсутствии сигнала об отключении воздушного выключателя генератора переключает систему регулирования на режим ПАимп, который характеризуется следующим.Интегратор 3 в течение времени Т по сигналу с выхода блока 25 (выход логической схемы 83) переходит на режим слежения за положением сервомотора 19, При этом на второй информационный вход интегратора 13 от третьего сумматора 26 поступает сигнал разности между сигналами датчика 18 и второго сумматора 16. Логический переключатель 28; состоящий из инвертора и логической схемы И-НЕ, а время Т 1 запрещает подключение пропорциональной составляющей для режима ПАимп в коммутаторе 15, а следовательно, в течение времени Т, сигнал с выхода сумматора 16 равен сигналу с выхода интегратора 13. По истечении времени Т интегратор 13 переходит на формирование по сигналу, поступающему на информационный вход, интегральной составляющей для режима ПАимп с заданной постоянной времени. По сигналу с выхода блока 25 переключатель 30 пропускает от формирователя 31 на второй вход ограничителя 29 сигнал заданного уровня ограничения выходного сигнала, поступающего с выхода сумматора 12 через ограничитель 29 на информационный вход коммутатора 15, Необходимость формирования и ограничения пропорциональной составляющей в режиме ПАимп связана с нелинейностью начального участка расходной характеристики. В большинстве случаев команды на длительную и импульсную от энергосистемной противоаварийной автоматики поступают одновременно.227823 Ол ЖюГ 4 у 1 РХЮЮК ю,к ножЫЮ 71 С/ анды на льснаврцзку Оп рцОьяОшл Рю дюруа Ы Рт дыЮФа Ял Ьющг Ж,у калу ограничителя 2. Момент завершения режима ПАимп определяет нульорган 27 при отсутствии сигнала навыходе блока 25 (выход пороговогоэлемента 87 и логической схемы 83).Запрет окончания режима ПАимп навремя формирования сигнала на третьем выходе блока 25 вызван тем, чтовыходной сигнал на выходе сумматора12 может. быть равен нулю (в случае одновременной длительной и импульсной разгрузки) за счет открытия отсечных клапанов (заслонок) послезакрытия регулирующих клапанов впроцессе возврата. отсечных золотников в положение отсечки. После окончания режима ПАимп система переключается на режим регулирования согласно заданной иерар хии,1227823 Ом Фасюка Ф мрщ,рятиРие,б Рю с аюр ооа блока 14 упра 8 лемю
