Двухустойчивый элемент

Двухустойчивый элемент, содержащий триггер и два элемента совпадения, первые входы которых соединены с управляющей шиной двухустойчивого элемента, информационная шина двухустойчивого элемента соединена с тактовым входом триггера, прямой и инверсный выходы которого соединены с вторыми входами соответственно первого и второго элемента совпадения, выходы которых соединены соответственно с входами установки и сброса триггера, отличающийся тем, что, с целью повышения помехоустойчивости, между выходами элементов совпадения включены последовательно соединенные резистор и конденсатор.

Изобретение относится к импульсной технике и может быть использовано при разработке запоминающих и счетных устройств автоматики и вычислительной техники.
Известен двухустойчивый элемент, содержащий триггер и последовательно соединенные резистор и конденсатор [1]
Недостатком этого двухустойчивого элемента является низкое быстродействие.
Известен также двухустойчивый элемент, содержащий триггер и два элемента совпадения, первые входы которых соединены с управляющей шиной двухустойчивого элемента, информационная шина двухустойчивого элемента соединена с тактовым входом триггера, прямой и инверсный выходы которого соединены со вторыми входами соответственно первого и второго элемента совпадения, выходы которых соединены соответственно с входами установки и сброса триггера [2]
Недостатком этого устройства является низкая помехоустойчивость.
Целью изобретения является повышение помехоустойчивости.
Поставленная цель достигается тем, что в двухустойчивом элементе, содержащем триггер и два элемента совпадения, первые входы которых соединены с управляющей шиной двухустойчивого элемента, информационная шина двухустойчивого элемента соединена с тактовым входом триггера, прямой и инверсных выходы которого соединены со вторыми входами соответственно первого и второго элемента совпадения, выходы которых соединены соответственно с входами установки и сброса триггера, между выходами элементов совпадения включены последовательно соединенные резистор и конденсатор.

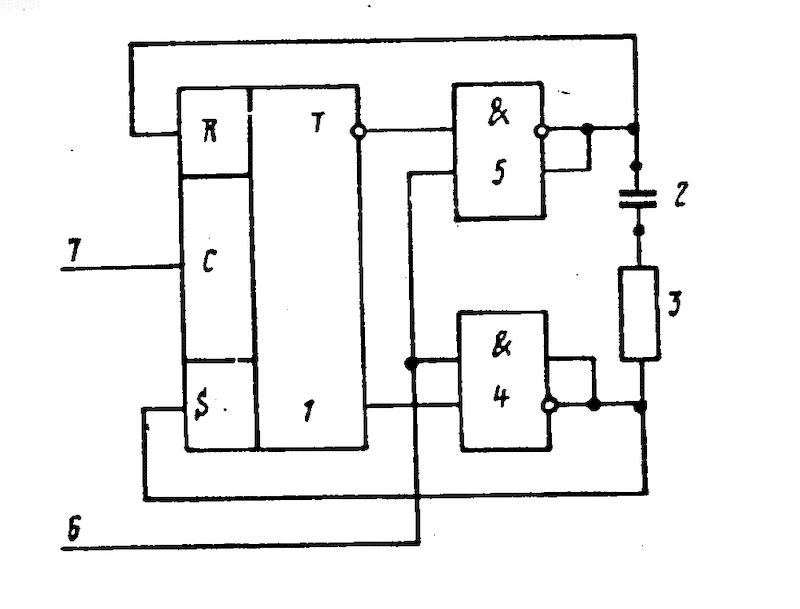

На чертеже дана структурная схема двухустойчивого элемента.
Двухустойчивый элемент содержит триггер 1, последовательно соединенные конденсатор 2 и резистор 3, и два элемента совпадения 4 и 5, первые входы которых соединены с управляющей шиной 6 двухустойчивого элемента, информационная шина 7 двухустойчивого элемента соединена с тактовым входом триггера 1, прямой и инверсный выходы которого соединены со вторыми входами соответственно первого 4 и второго 5 элемента совпадения, выходы которых соединены соответственно с входами установки и сброса триггера 1.
Двухустойчивый элемент работает следующим образом.
Если триггер 1 стоит в нулевом состоянии и в шине 6 зафиксирован единичный уровень, то на выходе элемента совпадения 5 нулевой, а на выходе элемента совпадения 4 единичный уровень, и конденсатор 2 заряжен практически до напряжения питания. При этом триггер 1 принудительно удерживается в исходном состоянии нулевым уровнем по входу сброса.
Для переключения триггера необходимо снять удерживающий потенциал с входа сброса путем подачи нулевого уровня на шину 6 и подать управляющий сигнал на шину 7. При этом триггер 1 переключится в единичное состояние. Длительность отрицательного импульса на шине 6 должна быть больше времени разряда конденсатора 2 через резистор 3 и выходные сопротивления элементов совпадения 4 и 5. После окончания отрицательного импульса триггер 1 будет принудительно удерживаться в единичном состоянии нулевым напряжением на входе установки. При этом конденсатор 2 зарядится до напряжения питания в противоположном направлении.
При поступлении нулевого уровня на шину 6 напряжение на выходах элементов совпадения 4 и 5 скачком изменяется до уровня логической "1". Время переключения определяется быстродействием микросхем и не зависит от параметров элемента памяти. При этом элемент памяти отключается от триггера 1 и не влияет на его работу. Таким образом, исключается нахождение элементов триггера и элементов совпадения в линейном режиме, что обеспечивает повышение помехоустойчивости.
Двухустойчивый элемент, содержащий триггер и два элемента совпадения, первые входы которых соединены с управляющей шиной двухустойчивого элемента, информационная шина двухустойчивого элемента соединена с тактовым входом триггера, прямой и инверсный выходы которого соединены с вторыми входами соответственно первого и второго элемента совпадения, выходы которых соединены соответственно с входами установки и сброса триггера, отличающийся тем, что, с целью повышения помехоустойчивости, между выходами элементов совпадения включены последовательно соединенные резистор и конденсатор.
