Способ определения параметров ракетных двигателей малой тяги и устройство для его реализации.
Формула | Описание | Похожие патенты | МПК / Метки | Текст | Заявка | Код ссылки
Номер патента: 1832912
Авторы: Василевский, Годлевский, Градов, Ивашин, Нигодюк
Формула
1. Способ определения параметров ракетных двигателей малой тяги, основанный на измерении разности потенциалов электрического поля зарядов в продуктах сгорания, отличающийся тем, что, с целью расширения экспериментальных возможностей, перед измерением из потока продуктов сгорания удаляют одноименные заряды.
2. Устройство для определения параметров ракетных двигателей малой тяги, содержащее два изолированных один от другого электрода, подключенных к входу заземленной измерительной аппаратуры, отличающееся тем, что, с целью расширения экспериментальных возможностей, электроды выполнены в виде дисков с отверстиями и установлены соосно на фиксированном расстоянии один от другого.
Описание
Цель изобретения расширение экспериментальных возможностей.

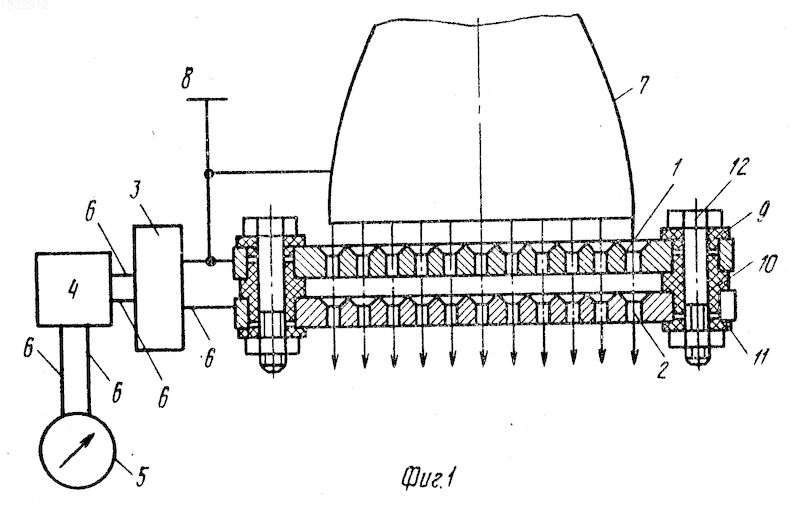

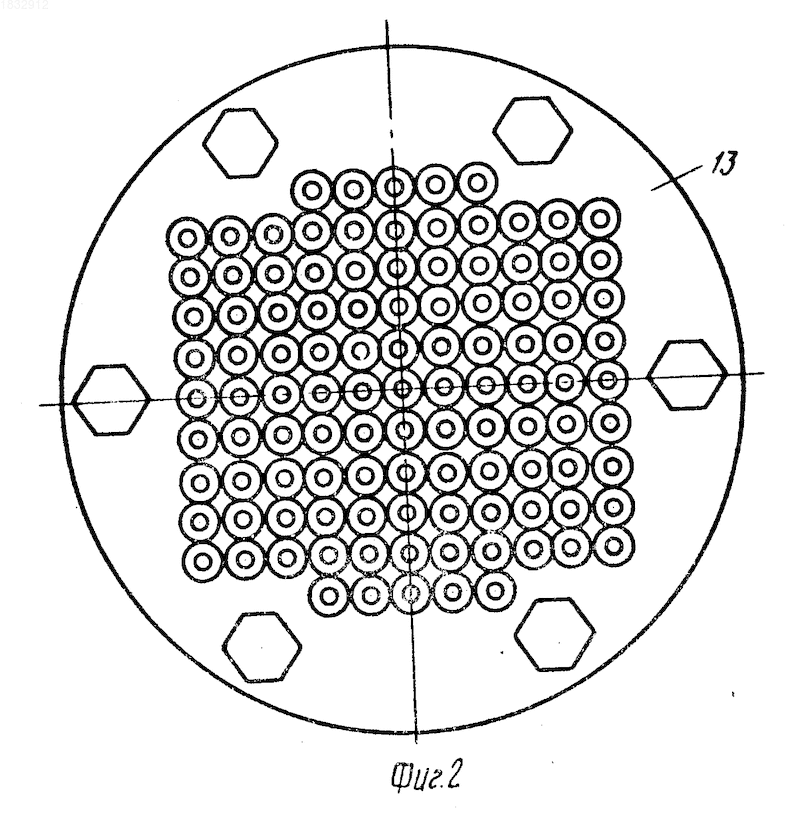

На фиг. 1 изображено устройство для определения параметров ракетных двигателей малой тяги, вид спереди; на фиг. 2 электрод, вид сверху.
Предлагаемое устройство состоит из двух электродов 1 и 2, представляющих собой диски из стали Х18Н10Т с большим числом отверстий малого диаметра, и измерительной цепи, состоящей из усилителя 3, выпрямителя 4, регистрирующего прибора 5 и соединительных электрических проводов 6. Электрод 1 с помощью электрических проводов соединен с соплом 7 ракетного двигателя и с землей 8. Электроды 1 и 2 электрически изолированы друг от друга с помощью электрических изоляторов 9-11 и стянуты болтовым соединением 12.
В процессе работы ракетного двигателя прелагаемый способ на описанном выше устройстве реализуется следующим образом.
Истекающие из сопла 7 продукты сгорания 14 контактируют как с соплом 7, так и с электродом 1. В процессе контакта положительные заряды продуктов сгорания нейтрализуются с отрицательными зарядами земли 8. В результате в продуктах сгорания остаются нескомпенсированные отрицательные заряды, которые, контактируя с электродом 2, создают сравнительно большую разность потенциалов
между электродом 2, с одной стороны, и электродом 1 и соплом 7 с другой. Разность потенциалов усиливается в усилителе 3, выпрямляется в выпрямителе 4 и далее фиксируется регистрирующим прибором 5.Количество нескомпенсированных зарядов и, следовательно, величина разности потенциалов
при прочих равных условиях определяется тем, какая часть продуктов сгорания проконтактирует с соплом 7 (и вообще с конструкцией камеры сгорания) и с электродом 1.Изобретение относится к способам измерения основных параметров, характеризующих работу ракетного двигателя малой тяги. Цель изобретения - расширение экспериментальных возможностей. Она достигается тем, что по способу определения параметров ракетных двигателей малой тяги, основанному на измерении разности потенциалов электрического поля зарядов в продуктах сгорания, перед измерением из потока продуктов сгорания удаляют одноименные заряды. Устройство для осуществления способа состоит из двух электродов и измерительной цепи: из усилителя, выпрямителя, регистрирующего прибора и соединительных электрических проводов. Первый электрод соединен с соплом ракетного двигателя и с землей. Электроды электрически изолированы друг от друга. Истекающие из сопла продукты сгорания контактируют с соплом и с первым электродом. В процессе контакта положительные заряды продуктов сгорания нейтрализуются, а нескомпенсированные отрицательные заряды, которые контактируют с вторым электродом, создают сравнительно большую разность потенциалов
которая усиливается в усилителе, выпрямляется в выпрямителе и регистрируется прибором. 2 с. п. ф-лы, 2 ил. Рисунки
Заявка
3204707/23, 21.06.1988
Куйбышевский авиационный институт им. акад. С. П. Королева
Василевский Н. И, Годлевский В. Е, Градов В. Н, Ивашин Ю. С, Нигодюк В. Е
МПК / Метки
МПК: G01M 15/00
Метки: двигателей, малой, параметров, ракетных, реализации, тяги
Опубликовано: 27.02.1996
Код ссылки
<a href="https://patents.su/0-1832912-sposob-opredeleniya-parametrov-raketnykh-dvigatelejj-malojj-tyagi-i-ustrojjstvo-dlya-ego-realizacii.html" target="_blank" rel="follow" title="База патентов СССР">Способ определения параметров ракетных двигателей малой тяги и устройство для его реализации.</a>
