Электроразрядная дробильная камера
Формула | Описание | Похожие патенты | МПК / Метки | Текст | Заявка | Код ссылки
Формула
ЭЛЕКТРОРАЗРЯДНАЯ ДРОБИЛЬНАЯ КАМЕРА, содержащая емкость с ниппелями для подачи воды и установленные в ней высоковольтный электрод и низковольтный электрод в виде решетчатого классификатора, отличающаяся тем, что, с целью повышения производительности камеры и качества готового продукта, она снабжена установленным в емкости дополнительным высоковольтным электродом, причем расстояние между высоковольтными электродами составляет от 2 до 5 расстояний между высоковольтным и низковольтным электродами.
Описание
Известно устройство для дробления материалов, содержащее емкость для воды, высоковольтный и низковольтный сетчатый электроды.
Наиболее близкой к предлагаемому изобретению является электроразрядная дробильная камера, содержащая емкость с ниппелями для подачи воды и установленные в ней высоковольтный электрод и низковольтный электрод в виде решетчатого классификатора.
Недостатком известной конструкции является то, что при разряде часть сырья отбрасывается из зоны дробления, оседает вокруг высоковольтного электрода на расстоянии действия ударной волны и образует там застойную зону, где скапливается сырье и готовый продукт. Таким образом затрудняется поступление в зону разряда исходного сырья и выведение из зоны разряда готового продукта, что приводит к снижению производительности камеры и переизмельчению сырья.
Целью настоящего изобретения является повышение производительности камеры и качества готового продукта.
Указанная цель достигается тем, что электроразрядная дробильная камера, содержащая емкость с ниппелями для подачи воды и установленные в ней высоковольтный и низковольтный электрод в виде решетчатого классификатора, снабжена установленными в емкости дополнительным высоковольтным электродом, причем расстояние между высоковольтными электродами составляет от 2 до 5 расстояний между высоковольтным и низковольтным электродами.

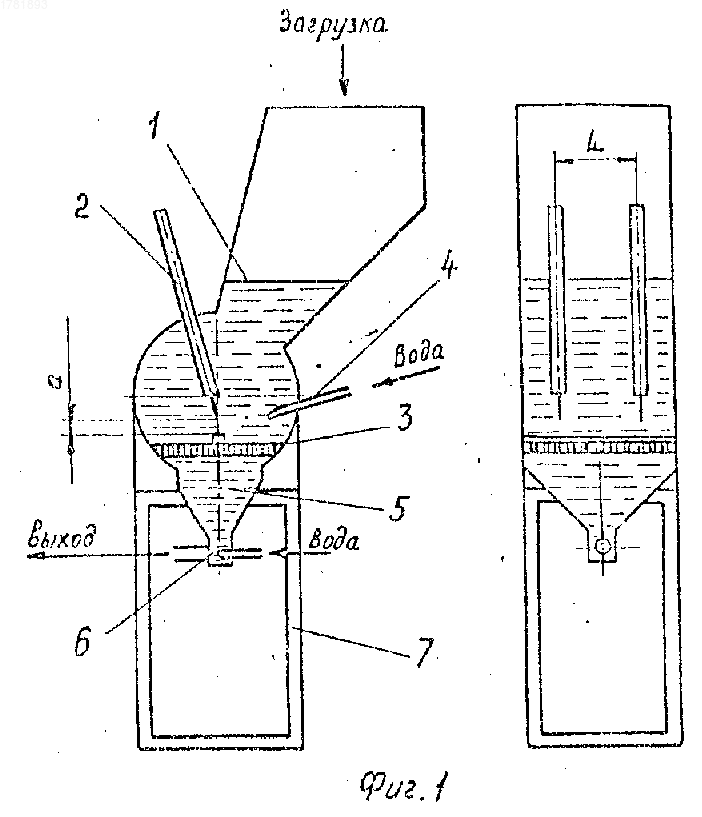

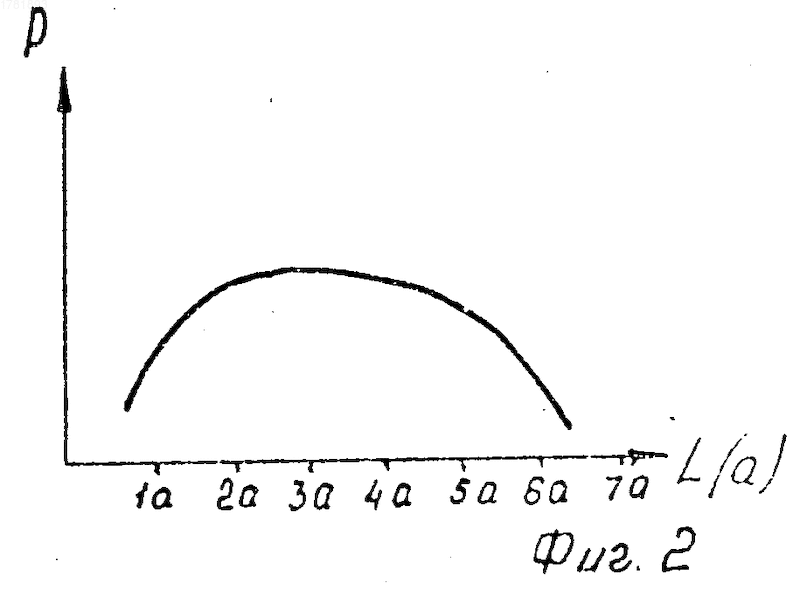

На фиг.1 представлены схематически вертикальные сечения камеры; на фиг. 2 - экспериментальная кривая зависимости производительности камеры от расстояния между высоковольтными электродами, связанного с рабочим зазором электродов.
Камера содержит емкость 1, высоковольтные электроды 2, низковольтный электрод 3 в виде решетчатого классификатора, ниппели для подачи воды 4, накопитель 5, гидрозатвор 6, подставки 7.
Камера осуществляет непрерывный процесс дробления кускового кварца, поступающего в емкость 1, установленную на подставке 7. При подаче высокого напряжения на высоковольтные электроды 2 между ними и низковольтным электродом 3 возникает пробой. В результате разряда происходит разрушение находящихся в воде кусков кварца.
При разряде на одном высоковольтном электроде ударная волна от него достигает зоны дробления другого электрода, перетряхивает скапливающиеся там куски кварца и выносит измельченный продукт из зоны эффективного дробления, позволяя избежать переизмельчения и облегчая доступ в зону дробления новых партий сырья. Готовый продукт проваливается сквозь калиброванные щели низковольтного электрода 3 и собирается в накопитель 5, откуда удаляется при помощи гидроэлеватора 6.
Вода в камеру подается через ниппели 7 сильными струями, направленными в рабочие зазоры между электродами, что способствует выносу измельченного кварца из зоны дробления и удалению из зоны разряда образовавшихся газов.
Сущность изобретения: электроразрядная дробильная камера содержит емкость 1 с ниппелями 2 для подачи воды, пару высоковольтных электродов и низковольтный электрод в виде решетчатого классификатора. Расстояние между высоковольтными электродами составляет от 2 до 5 расстояний между высоковольтным и низковольтным электродами. 2 ил.
Рисунки
Заявка
4823307/33, 07.05.1990
Научно-производственное объединение "Кварц"
Иванов А. Г, Егоров Н. Г, Марков Н. И, Муравьев Ю. Н, Холодилкин Г. И, Шубин В. Н
МПК / Метки
МПК: B02C 19/18
Метки: дробильная, камера, электроразрядная
Опубликовано: 20.02.1995
Код ссылки
