Способ стимулирования осадков из конвективных облаков
Формула | Описание | Похожие патенты | МПК / Метки | Текст | Заявка | Код ссылки
Формула
СПОСОБ СТИМУЛИРОВАНИЯ ОСАДКОВ ИЗ КОНВЕКТИВНЫХ ОБЛАКОВ, включающий внесение реагента в область формирования осадков, которую определяют радиолокационным зондированием, отличающийся тем, что, с целью снижения трудозатрат на воздействие, введение реагента осуществляют в зоны турбулентности, ограниченные изоконтуром среднеквадратичных пульсаций скорости ветра 0,1 м/с.
Описание
Цель изобретения - снижение трудозатрат на воздействие.

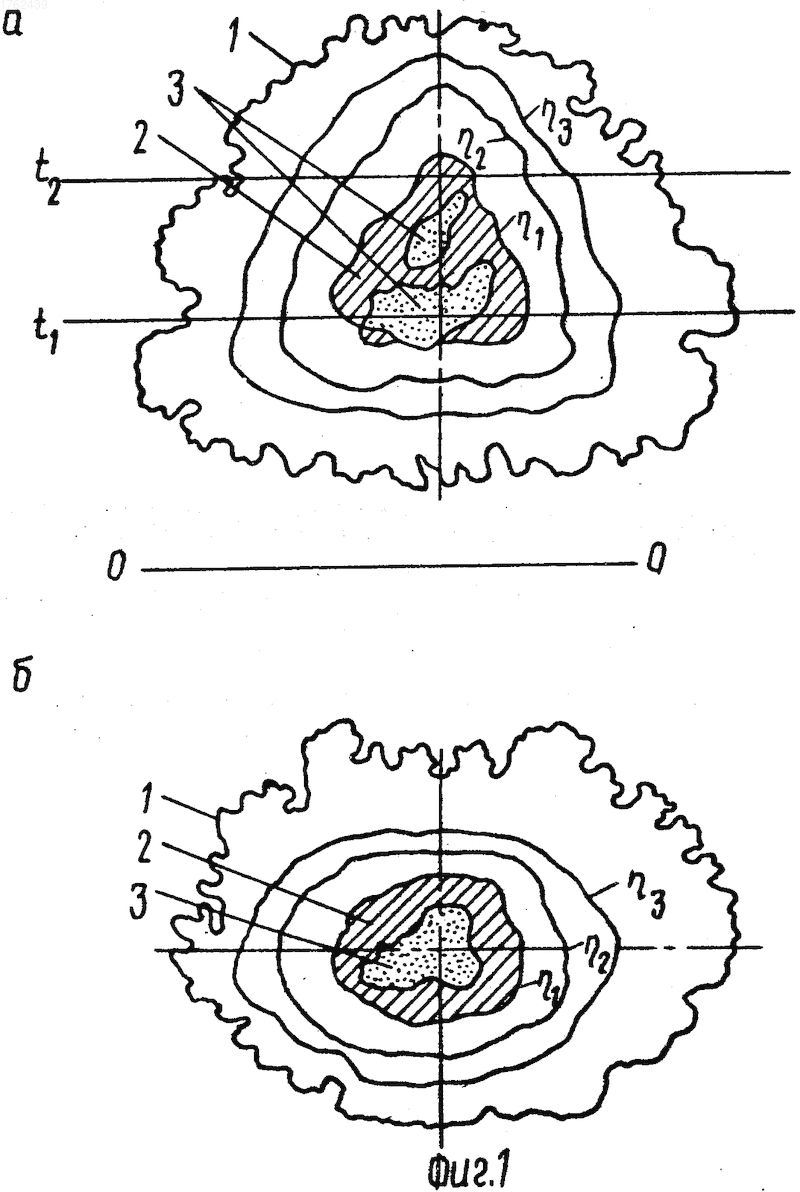

На фиг. 1 представлены вертикальный разрез мощно-кучевого дождевого облака (а) и поперечный его разрез на уровне изотермы 1оС (б).
Позицией 1 обозначена видимая часть облака, а позициями 2 и 3 - соответственно области повышенной радиолокационной отражаемости и зоны повышенной турбулентности. Изолинии радиолокационной отражаемости обозначены соответственно через

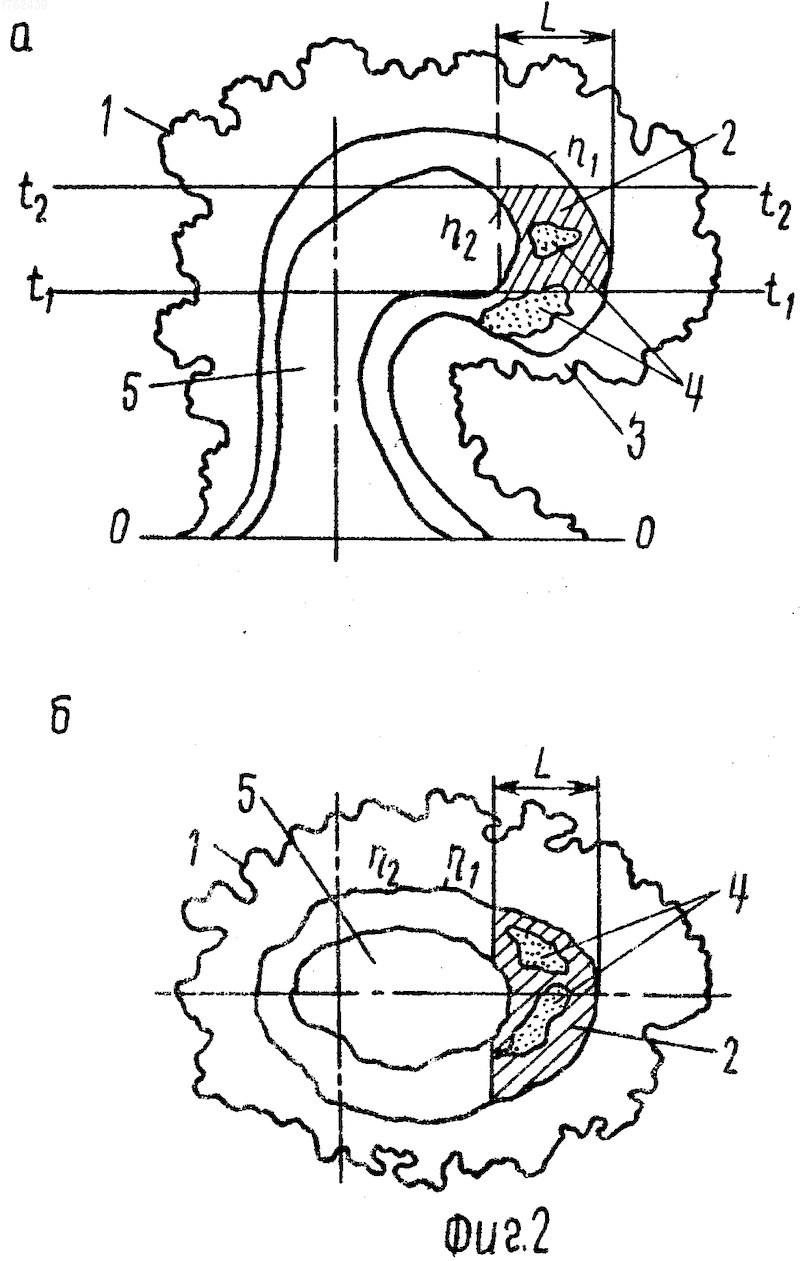

1, 2, 3 . Линией t1-t2 обозначен нижний пороговый уровень изотермы -1оС, а линией t2-t2 - верхний пороговый уровень изотермы -15оС. Уровень земли обозначен линией 0-0.На фиг. 2 представлены вертикальный разрез (а) суперячейкового градового облака и поперечный его разрез (б), где позицией 2 обозначена область повышенной радиолокационной отражаемости, ограниченная по периметру пороговыми уровнями изолиний отражаемости
1 = 10-12 см-1 и 2= 10-10 см-1, а по высоте пороговыми уровнями изотерм t1 = -6оС и t2 = -12оС. Позицией 4 обозначены зоны турбулентности, ограниченные изоконтуром среднеквадратичных пульсаций скорости ветра 0,1 м/с. Линией 0-0 обозначен уровень земли. Способ стимулирования осадков из конвективных облаков в виде дождя осуществляется следующим образом. Путем радиолокационного зондирования конвективного облака 1 (см.фиг.1) в ней выделяют область 2 повышенной радиолокационной отражаемости, ограниченную по периметру пороговым уровнем радиолокационной отражаемости 1 = 10-11 см-1 на длине волны 3,2 см. При этом активная область для внесения реагента определяется как объем фигуры с поперечным сечением, равным площади зоны повышенной радиолокационной отражаемости на уровне изотермы t1 = -1оС и высотой до уровня изотермы t2 = -15оС. Одновременно по известной методике путем радиолокационного зондирования области 2 в ней выделяют зоны турбулентности, ограниченные изоконтуром среднеквадратичных пульсаций скорости ветра 0,1 м/с. На экране метеорадиолокатора данные зоны выделяются в виде ярких пятен. Затем определяют координаты указанных пятен и их скоплений и с помощью авиационного комплекса либо других средств доставки в выявленные зоны вносят реагент. При этом реагент, взаимодействия с облачной средой, обеспечивает необходимый эффект формирования осадков.При активных воздействиях на суперячейковые градовые облака (см.фиг.2) способ реализуется следующим образом.
Методом радиолокационного зондирования градового облака 1 в ней выделяют область 2 повышенной радиолокационной отражаемости, ограниченную по периметру пороговыми уровнями изолиний отражаемости
1 = 10-12 см-1 и 2 = 10-10 см-1, а по высоте пороговыми уровнями изотерм t1 = -6оС и t2 = -12оС. Область 2 размещена в нависающей части радиоэхо 3 и ограничена фронтальной частью (L) радиоэхо. Одновременно методом радиолокационного зондирования в области 2 выделяют зоны турбулентности, ограниченные изоконтуром среднеквадратичных пульсаций скорости ветра 0,1 м/с. Затем определяют координаты этих зон и их скоплений и с помощью средств воздействия (ракет или снарядов) вносят туда реагент. Так как реагент вносится в зоны турбулентности и не вносится в застойные зоны облачной среды, процесс распределения реагента в облачной среде происходит интенсивно. Под влиянием реагента в активной области облака формируется значительное количество мелких градовых зародышей, которые, попадая в область 5 роста и выпадения града, не в состоянии вырасти до больших размеров. При выпадении такого града происходит его таяние в более теплых слоях воздуха, расположенных у земли. При этом выпадают осадки в виде дождя.Использование: в метеорологии при искусственном воздействии на конвективные облака. Сущность: путем радиолокационного зондирования конвективного облака в нем выделяют зону повышенной радиолокационной отражаемости, в которой определяют зоны повышенной турбулентности, на которые и воздействуют реагентом. 2 ил.
Рисунки
Заявка
4799216/15, 06.03.1990
Высокогорный геофизический институт
Атабиев М. Д, Байсиев Х. -М. Х, Щукин Г. Г
МПК / Метки
МПК: A01G 15/00
Метки: конвективных, облаков, осадков, стимулирования
Опубликовано: 30.08.1994
Код ссылки
<a href="https://patents.su/0-1762439-sposob-stimulirovaniya-osadkov-iz-konvektivnykh-oblakov.html" target="_blank" rel="follow" title="База патентов СССР">Способ стимулирования осадков из конвективных облаков</a>
