Вяжущее
Формула | Описание | Похожие патенты | МПК / Метки | Текст | Заявка | Код ссылки
Формула
ВЯЖУЩЕЕ , включающее поpтландцементный клинкеp, гипс и шлак пpоизводства феppохpома, отличающееся тем, что, с целью повышения пpочности и сульфатостойкости, оно содеpжит в качестве шлака пpоизводства феppохpома самоpассыпающийся и гpанулиpованный шлаки пpоизводства pафиниpованного низкоуглеpодистого феppохpома пpи следующем соотношении компонентов, мас. % :
Портландцементный клинкер 20 - 79
Гипс 3 - 5
Указанный саморассыпающийся шлак 1 - 5
Указанный гранулированный шлак
15 - 72
Описание
Известно вяжущее, включающее мас. % : гранулированный конвейерный шлак 40-55; гипс 1-4; шлак от выплавки ферробора 4-6; портландцементный клинкер остальное.
Известно вяжущее, включающее, мас. % : портландцементный клинкер 20-40; гипс 3-5; ваграночный шлак 10-50; доменный гранулированный шлак остальное.
Наиболее близким по технической сущности и достигаемому результату является вяжущее в составе бетонной смеси, включающей, мас. % : портландцемент 9-17, шлак высокоуглеродистого феррохрома 47-50; молотый шлак высокоуглеродистого феррохрома фракции 400-450 м2/кг 1-3; песок 28-33; вода остальное.
Недостатками известных вяжущих являются невысокие прочность и коррозионная стойкость.
Цель изобретения - повышение прочности и коррозионной стойкости.
Поставленная цель достигается тем, что вяжущее, включающее портландцементный клинкер, гипс и феррохромовый шлак, содержит в качестве феррохромового шлака гранулированный и саморассыпающийся шлаки производства рафинированного низкоуглеродистого феррохрома при следующем соотношении компонентов, мас. % :
Портландцементный клинкер 20-79
Гипс 3-5
Саморассыпающийся шлак производства рафинированного низкоуглеродистого феррохрома 1-5
Гранулированный шлак производства рафинированного низкоуглеродистого феррохрома Остальное
П р и м е р. Используют следующие материалы. Саморассыпающийся шлак производства рафинированного низкоуглеродистого феррохрома представляет собой пылевидный материал с удельной поверхностью 250 м2/кг и содержащий, мас. % :
-двухкальциевый силикат 70-80;
-двухкальциевый силикат 5-10; периклаз 9-11, шпинель 1-3; хромат кальция остальное, при следующем химическом составе, мас. % : СаО 50-52; Al2O3 6-7; SiO2 26-29; MgO 9-12; FeO 0,3-1; Fe2O3 0,7-0,9; Cr2O3 остальное.Гранулированный шлак производства рафинированного низкоуглеродистого феррохрома следующего состава, мас. % :
-двухкальциевый силикат 70-80;
-двухкальциевый силикат 5-10; периклаз 9-11; шпинель 1-3; хромат кальция остальное, при следующем химическом составе, мас. % : СаО 50-52; Al2O3 6-7; SiO2 26-28; MgO 9-12; FeO 0,3-1; Fe2O3 0,7-0,9; Cr2O3 остальное.Гипс марки "чда" с содержанием CaSO4
2H2O 98,8% .Портландцементный клинкер активностью 42,0 МПа.
При увеличении содержания шлаков снижается прочность вяжущего, а при уменьшении их содержания снижается коррозионная стойкость вяжущего.
Образцы готовят следующим способом.
Портландцементный клинкер, гипс, саморассыпающийся и гранулированный шлаки производства рафинированного низкоуглеродистого феррохрома подвергают совместному помолу до удельной поверхности 300

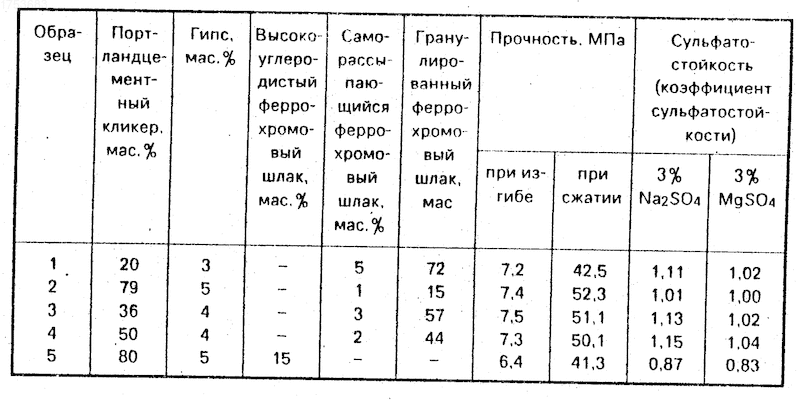

20 м2/кг в соотношениях, указанных в таблице. Затем вяжущее смешивают с Вольским песком в соотношении 1: 3, затворяют водой при В/Т= 0,4 и формуют образцы-балочки размером 40х40х160 мм. Образцы твердеют в воздушно-влажных условиях в течение 28 сут. Затвердевшие образцы испытывают на прочность при изгибе и сжатии и коррозионную стойкость, которую определяют в 3% -ных водных растворах Na2SO4 и MgSO4.Результаты испытаний представлены в таблице.
Из результатов испытаний следует, что прочность и коррозионная стойкость образцов, приготовленных на основе предлагаемого вяжущего, выше, чем у образцов, приготовленных на основе известного вяжущего. (56) Авторское свидетельство СССР N 800148, кл. С 04 В 7/14, 1979.
Авторское свидетельство СССР N 1250533, кл. С 04 В 7/14, 1984.
Авторское свидетельство СССР N 1390211, кл. С 04 В 28/08, 1988.
Сущность изобретения: вяжущее содержит, мас. % : портландцементный клинкер 20 - 79; гипс 3 - 5; саморассыпающийся шлак производства рафинированного низкоуглеродистого феррохрома 1 - 5; гранулированный шлак производства рафинированного низкоуглеродистого феррохрома 15 - 79. Клинкер, гипс и шлаки подвергают совместному помолу до удельной поверхности 300-320 м2/г, из стандартного раствора на полученном вяжущем формуют образцы, отверждают и испытывают их. Характеристики вяжущего: прочность при изгибе 7,2 - 7,5 МПа, при сжатии 42,5 - 52,3 МПа, сульфатостойкость 1 - 1,15. 1 табл.
Рисунки
Заявка
4854748/33, 26.07.1990
Московский химико-технологический институт им. Д. И. Менделеева
Кузнецова Т. В, Прихно В. И, Никонова Н. С, Митюшин В. В, Джабиров В. Х, Новиков Н. В
МПК / Метки
МПК: C04B 7/14
Метки: вяжущее
Опубликовано: 30.03.1994
Код ссылки
<a href="https://patents.su/0-1753683-vyazhushhee.html" target="_blank" rel="follow" title="База патентов СССР">Вяжущее</a>
Способ получения строительных вяжущих из пылевидных шлаков феррохрома путем активизации их известью, гипсом или портландцементом
Номер патента: 87050
Опубликовано: 01.01.1950
Автор: Шумилин
МПК: C04B 7/14, C04B 7/153
Метки: активизации, вяжущих, гипсом, известью, портландцементом, путем, пылевидных, строительных, феррохрома, шлаков
...в том, что активизация производится непосредственно в растворе пли бетономе. шалках при изготовлении раствора или оетона.Пылевидные шлаки феррохрома при механическом примешивапии к aим непосредственно в растворомешалках, в присутствии воды, небольших количеств (5 - 10%) извести, гипса плп портландского цемента приобретают способность схватываться, отвердевать и переходить из тестообразного пластичного состояния в твердое камневидное; при этом наростание прочности растворов происходит неуклонно и почти с одинаковой интенсивностью на протяжении длительного промежутка времени,Вяжущее, активизированное портландским цементом, являетсяо гидравлическим и в воде отвердевает интенсивнее, чем на воза активизированное гипсом приобретает...
Способ получения гипса из кислого тохода производства фтористого водорода
Номер патента: 566767
Опубликовано: 30.07.1977
Авторы: Агеенко, Галков, Гальперина, Киселев, Козлов, Назаров, Новосадов, Пигарев, Пьячев
МПК: C01F 11/46
Метки: водорода, гипса, кислого, производства, тохода, фтористого
...известковой муки до остаточного содержания свободных кислот в материале от 0,5 до 2,5%, затем материал донейтралп. зовывают 2 - 10 "/о гашеной извести путем добавления совместно с 8 - 20% (от веса про дукта) распыленной воды.П р и м е р 1, Кислый отход производства фтористого водорода, отобранный на выходе из реакционной печи с температурой 250 С охлаждают до 70 С на воздухе. 10 кг охлажденного отхода загружают в лабораторную566767 Формула изобретения Составитель М. Рощин Техред М. Семенов Корректор Л. Орлова Редактор Т. Пилипенко Заказ 1882/11 Изд.644 Тираж 67 Подписное ЦНИИПИ Государственного комитета Совета Министров СССР по делам изобретений и открытий 13035, Москва, Ж-З 5, Раушская наб., д. 4 5Типография, пр. Сапунова, 2 3мельницу...
Сырьевая смесь для производства белого портландцементного клинкера
Номер патента: 619455
Опубликовано: 15.08.1978
Авторы: Бекишев, Данилова, Имашев, Ковалева, Кравченко, Курников, Поддубный, Сиразитдинов, Чистяков
МПК: C04B 7/08
Метки: белого, клинкера, портландцементного, производства, смесь, сырьевая
...вт 5 них алита(СВ), чем в клинкерах наоснове сырьевой смеси, взятой в.каче.стве прототипа.Известная сырьевая смесь имеет КНпорядка 0,69-0,75 и дает возможностьзв получить лишь белитовые клинкеры, авследствие того, что белит ( С з 5 ) способен. растворять в своей кристаллической решетке такие красящие элементы,как Ге, С,ВП, белизна таких клинкеров25 низкая. Кроме этого, белитовые кпинкеры обладают и низкой активностью в 28- суточном возрасте.Сырьевая сме сь согласно изобретению поэ. вопиет получать линкеры с КН порядка 0,9 О,98, содержание алита в которых достигает 65-80%, а содержание белита умень шается до 420%.Примеры составов предлагаемых и известных сырьевых смесей и их свойства, такие как белизна клинкера и его активность,...
Сырьевая смесь для производства белого портландцементного клинкера
Номер патента: 499236
Опубликовано: 15.01.1976
Авторы: Влезько, Дядищев, Запольский, Кравченко, Кузнецова, Рассадкина, Сажин, Чистяков
МПК: C04B 7/08
Метки: белого, клинкера, портландцементного, производства, смесь, сырьевая
...при разложении гидроокисей кремния и алюминия. Как известно, даже незначительное количество паров воды в газовой среде ускоряет массообмен при реакциях в твердых смесях.10 При разложении сернокислого алюминиявыделяющаяся 50 з при незначительном содержании восстановительных агентов в газовой среде (СО+Н,) переходит в 502, являющейся хорошим восстановителем 1.е в 15 Ре, соединения которого обладают меньшейкрасящей способностью. К тому же 50, с Ре образует сравнительно легко летучее соединение при высоких температурах обжига. Таким образом, продукт кислотной эк стракции глинозема, содержащий сернокислый алюминий, выполняет роль отбеливающей добавки при обжиге предлагаемой сырьевой смеси.П р и м е р. Для проведения испытани 25 подготовлены...
Способ переработки гипса на диоксид серы и вяжущее
Номер патента: 1416439
Опубликовано: 15.08.1988
Авторы: Андреев, Ершов, Кузнецова, Разумовский, Степанова, Юмашева
МПК: C01B 17/50, C04B 2/02
Метки: вяжущее, гипса, диоксид, переработки, серы
...компоненты шихты смешивают в следующем соотношении, мас,7.: СаЯО, 72, БзО. 22;810 /СаО = 0,74, ВО 4,О, Ре ОЗ 2,0, 50 грайулируют и подвергают термообработке до остаточной влажности 0,05%, Далее шихту плавят в дуговой электропечи при 1350 ОС. Полное обессеривание шихты происходит эа 20 мин, Шлак содержит, мас.%фСа 504 52, д Са 810 20, стеклофаза 28, й обладает гидравлической активностью, ИПа: гидротермальный синтез - Вж 68, 9 и 6 в 25, 7нормальное твердение в воде после 28 сут -3 55,3 и 6 20,6. Выход диоксида серы 42,3 кг на 100 кг шихты, Содержание диоксида серы в отходящем газе 70 об.7.Остальные примеры приведены в таблице,Испытания электротермосульфатных шлаков на гидравлическую активность проводят в соответствии с ГОСТ 310-...
Предыдущий патент: Система для управления охлаждением дисков турбомашин при их термоциклических испытаниях на прочность
Следующий патент: Устройство для выделения подвижных объектов на неподвижном фоне
Случайный патент: Устройство для позиционирования
