Устройство для моделирования гидравлической передачи

УСТРОЙСТВО ДЛЯ МОДЕЛИРОВАНИЯ ГИДРАВЛИЧЕСКОЙ ПЕРЕДАЧИ по авт. св. N 1572286, отличающееся тем, что, с целью расширения функциональных возможностей за счет моделирования работы гидротрансформатора с механической блокировкой, оно содержит инвертор, дополнительный интегросумматор и ограничитель, выход которого соединен с дополнительным входом интегратора и четвертым входом интегросумматора, выход которого подключен к первому входу дополнительного интегросумматора, выход которого соединен с входом ограничителя, первый управляющий вход которого подключен к выходу инвертора, вход которого является входом задания момента блокировочной связи устройства и соединен с вторым управляющим входом ограничителя, выход интегратора подключен к второму входу дополнительного интегросуммматора.

Изобретение относится к аналоговой вычислительной технике и может быть использовано в вычислительных устройствах тренажеров и исследовательских комплексах транспортных средств, в трансмиссии которых имеются гидротрансформаторы.
Устройство для моделирования гидравлической передачи содержит последовательно соединенные первый интегросум- матор, квадратор, первый блок умножения, интегратор, блок деления, первый функциональный преобразователь и сумматор, последовательно соединенные второй блок умножения и второй функциональный преобразователь, выход которого соединен с третьим входом первого интегросумматора, второй вход которого соединен с первым входом интегратора, выход которого соединен с вторым входом второго блока умножения, первый вход которого одновременно соединен с вторым входом блока деления и входом квадратора, выход последнего соединен с вторым входом функционального преобразователя, второй вход сумматора соединен с источником питания, первый вход первого интегросумматора является первым входом устройства, а выход соединен с выходом блока умножения.
Однако с помощью этого устройства не моделируется механическая блокировка гидротрансформатора, которая обеспечивает КПД гидропередачи, равной единице при передаточном числе гидротрансформатора, близком единице.
Целью изобретения является расширение функциональных возможностей за счет моделирования работы гидротрансформатора с механической блокировкой, что позволяет применять устройство для моделирования трансмиссий большинства транспортных средств.
Цель достигается тем, что в предлагаемое устройство дополнительно введены инвертор, дополнительный интегросумматор и ограничитель, выход которого соединен с дополнительным входом интегратора и четвертым входом интегросумматора, выход которого подключен к первому входу дополнительного интегросумматора, выход которого соединен с входом ограничителя, первый управляющий вход которого подключен к выходу инвертора, вход которого является входом задания момента блокировочной связи устройства и соединен с вторым управляющим входом ограничителя, выход интегратора подключен к второму входу дополнительного интегратора.

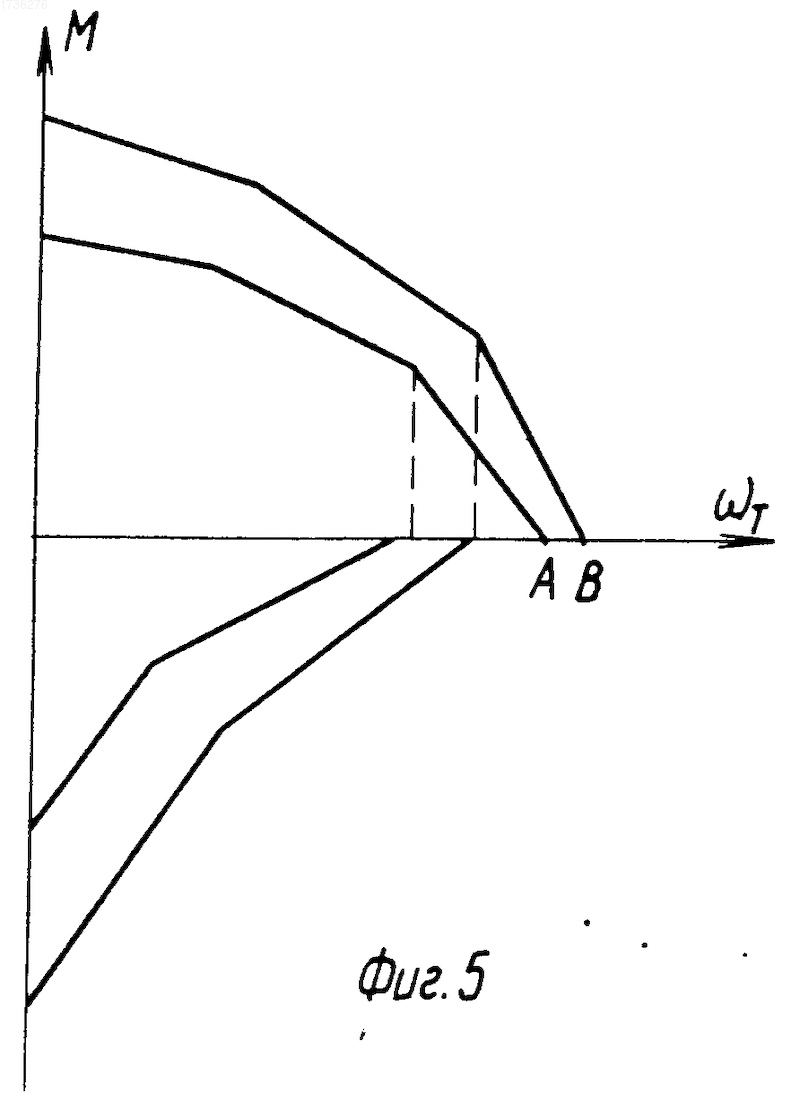

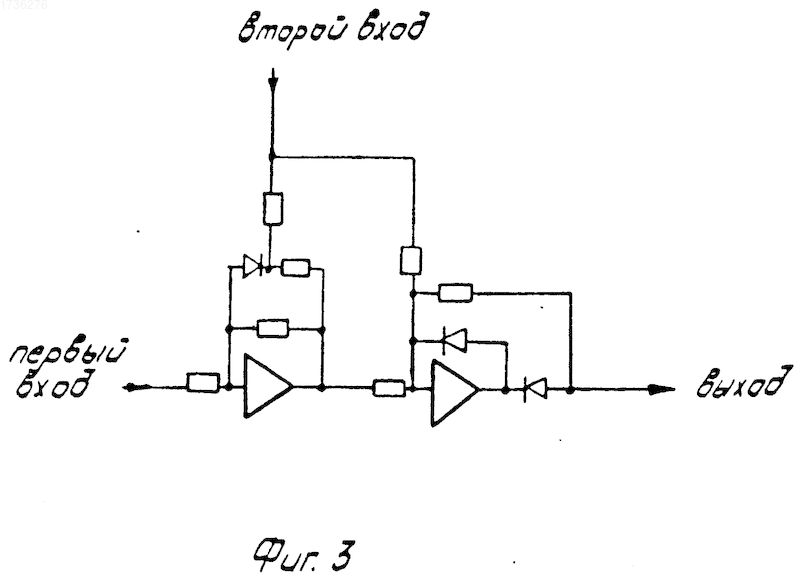

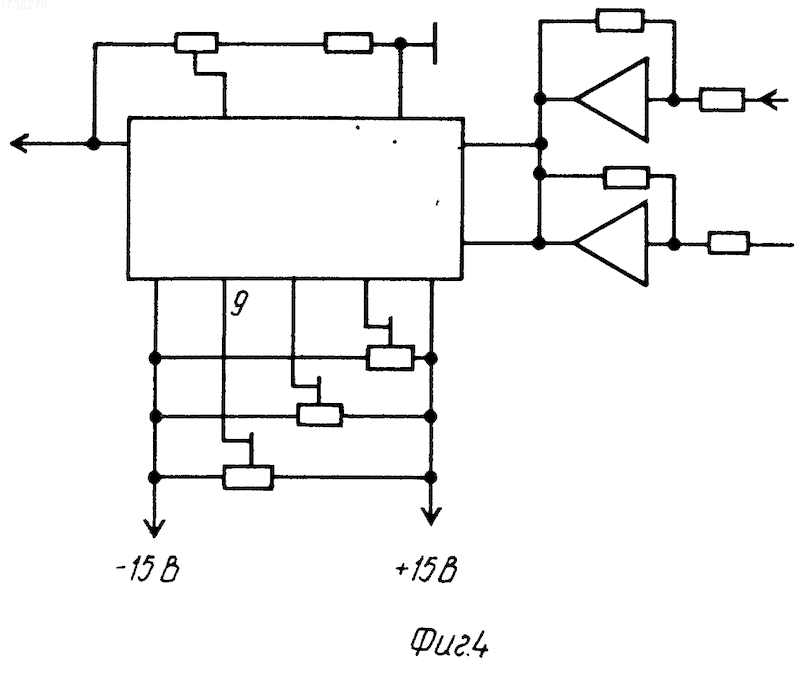

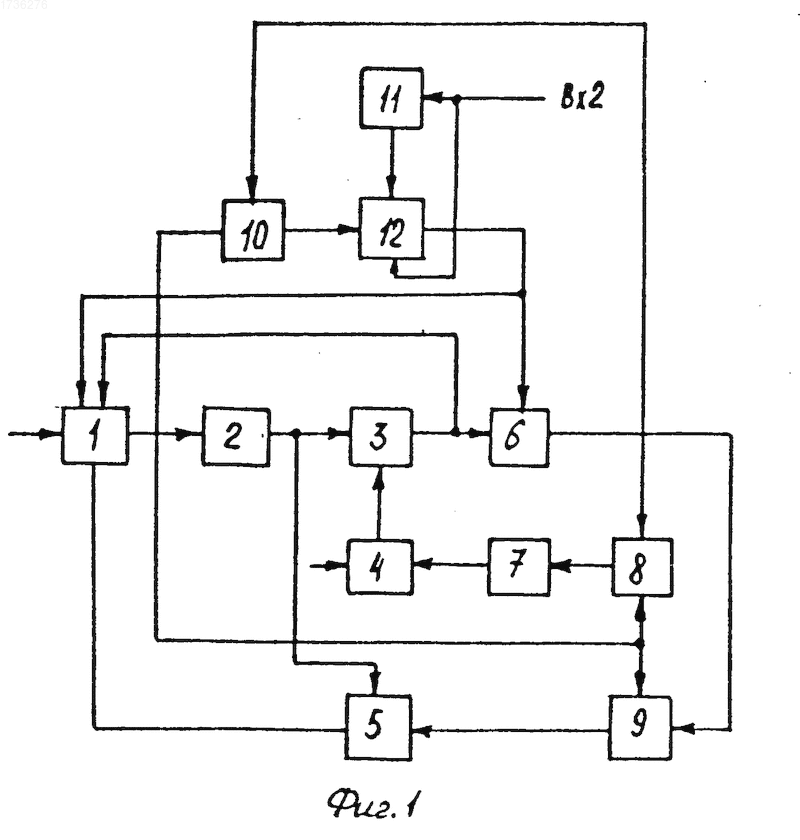

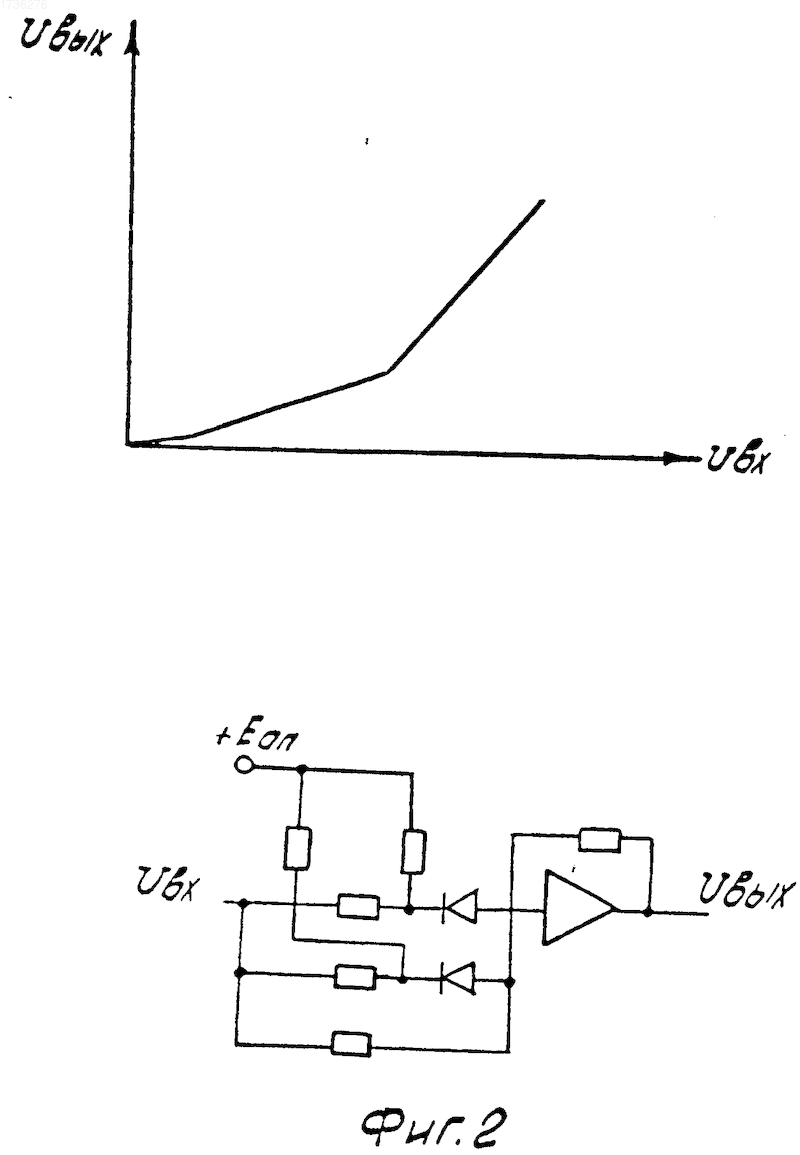

На фиг.1 представлена функциональная схема предлагаемого устройства; на фиг. 2 - схема первого функционального преобразователя; на фиг.3 - схема второго функционального преобразователя; на фиг.4 - схема блока деления; на фиг.5 - семейство характеристик гидротрансформатора.
Устройство для моделирования гидравлической передачи содержит инвертор 11, последовательно соединенные интегросумматор 1, квадратор 2, блок умножения 3, интегратор 6, блок деления 8, функциональный преобразователь 7, сумматор 4, последовательно соединенные блок умножения 9, функциональный преобразователь 5 и сумматор 4, второй вход и выход которого соединены соответственно с источником постоянного напряжения и вторым входом блока умножения 3, выход которого соединен с первым входом интегросумматора 1, выход последнего соединен с вторым входом блока деления 8 и первым входом блока умножения 9, выход которого соединен с входом функционального преобразователя 5, второй вход и выход которого соответственно соединены с выходом квадратора 2 и третьим входом интегросумматора 1, выход которого соединен с первым входом дополнительного интегросумматора 10, а его выход и вход соответственно соединены с входом управляемого ограничителя 12 и одновременно с вторым входом блока умножения 9 и выходом интегратора 6, второй вход которого одновременно соединен с вторым входом интегросумматора 1 и выходом управляемого ограничителя 12, управляющие входы которого соединены с входом и выходом инвертора 11.
Изобретение относится к аналоговой вычислительной технике и может быть использовано в вычислительных устройствах тренажеров и исследовательских комплексах транспортных средств, в трансмиссии которых имеются гидротрансформаторы. Цель изобретения - расширение функциональных возможностей за счет моделирования работы гидротрансформатора с механической блокировкой. Устройство для моделирования гидравлической передачи содержит инвертор 11, последовательно соединенные интегросумматор 1, квадратор 2, блок умножения 3, интегратор 6, блок деления 8, функциональный преобразователь 7, сумматор 4, последовательно соединенные блок умножения 9, функциональный преобразователь 5 и сумматор 4. Устройство позволяет моделировать механическую блокировку гидротрансформатора, которая обеспечивает КПД гидропередачи, равный единице при передаточном числе гидротрансформатора, близком единице. 5 ил.
