Электролит для получения износостойких хромовых покрытий

1. ЭЛЕКТРОЛИТ ДЛЯ ПОЛУЧЕНИЯ ИЗНОСОСТОЙКИХ ХРОМОВЫХ ПОКРЫТИЙ, содержащий хромовый ангидрид, серную кислоту и органическую добавку, отличающийся тем, что, с целью повышения рассеивающей способности, в качестве органической добавки он содержит (кек) шлам при производстве присадки экстракта фенольноалкилбензольной очистки (ЭФО) при следующем содержании компонентов, г/л:
Хромовый ангидрид - 250 - 300
Серная кислота - 2,5 - 3
Шлам (кек) - 3 - 6
2. Электролит по п.1, отличающийся тем, что шлам (кек) при производстве присадки ЭФО имеет состав, мас.%:
Минеральное масло - 85 - 90
Оксид цинка - 8 - 5
Оксид алюминия - 5 - 4
Оксид магния - 2 - 1
3. Электролит по п.1, отличающийся тем, что шлам (кек) при производстве присадки ЭФО содержит минеральное масло, содержащее, мас.%:
Алкилбензолы - 81 - 85
Нафталины - 1 - 4
Фенантрены - 3 - 6
Инданы - 1 - 4
Мононафтенафталины - 2 - 5

Изобретение относится к гальваностегии и может быть использовано для электрохимического осаждения хромовых покрытий.
Известны электролиты хромирования, содержащие хромовый ангидрид, серную кислоту и органическую добавку, состоящую из метиленового голубого и галловой кислоты. Однако указанные электролиты обладают низкой рассеивающей способностью, кроме того, проведение процесса возможно только в диапазоне плотностей тока 45-100 А/дм², рабочая температура электролита 60-70^oC.
Наиболее близким по технической сущности к предлагаемому изобретению является электролит хромирования, содержащий хромовый ангидрид, серную кислоту и органическую добавку, относящуюся к классу нафтенов.
Недостатком данного электролита является низкая рассеивающая способность.
Цель изобретения - повышение рассеивающей способности.
Это достигается тем, что электролит для получения износостойких хромовых покрытий, содержащий хромовый ангидрид, серную кислоту и органическую добавку, в качестве органической добавки содержит шлам (КЕК) при производстве присадки ЭФО экстракта фенольноалкилбензольной очистки (ЭФО) при следующем соотношении компонентов, г/л: Хромовый ангидрид 250-300 Серная кислота 2,5-3 Шлам (КЕК) 3-6
Шлам (КЕК) при производстве присадки ЭФО имеет состав, мас.%: Минеральное масло 85-90 Оксид цинка 8-5 Оксид алюминия 5-4 Оксид магния 2-1
Шлам (КЕК) при производстве присадки ЭФО содержит минеральное масло, содержащее, мас.%: Алкилбензолы 81-85 Нафталины 1-4 Фенантрены 3-6 Инданы 1-4 Мононафтенафталины 2-5
КЕК является отходом (вторичным сырьем) нефтеперерабатывающего производства. Количественный состав КЕКа соответствует ТУ 6-05-961-73.
Электролит готовят следующим образом.
В раствор хромового ангидрида с серной кислотой вводят органическую добавку КЕК. Затем электролит доводят до нужного объема. Готовят пять составов электролита с добавкой КЕК, отличающихся друг от друга ее содержанием соответственно, г/л: 3; 4,5; 6; и для сравнения запредельные значения 2,5 и 6,5.
Минеральное масло, входящее в состав органической добавки КЕК, имеет состав, мас.%: Алкилбензолы 85 Нафталины 3 Фенантрены 5 Инданы 3 Мононафтенафталины 4 при следующем соотношении к другим компонентам органической добавки, мас.%: Минеральное масло 92 Оксид цинка 3 Оксид алюминия 3 Оксид магния 2
Известный электролит (см. табл., п.1) готовили следующего состава, г/л: Хромовый ангидрид 280 Серная кислота 2,8
Органическая добавка (моно-
ароматические соединения) 0,8

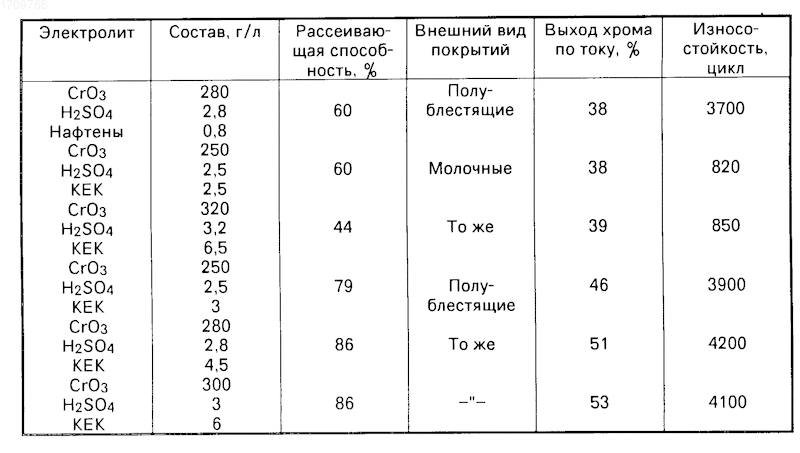

Электроосаждение хрома из электролита с перечисленными концентрациями добавки КЕК проводили при 20^oC и плотности тока 25 А/дм². Результаты проведенных экспериментов представлены в таблице. Их анализ показывает, что при 20^oC и плотности тока 25 А/дм², концентрации КЕК, равной 6 г/л, рассеивающая способность электролита достигает 86%, покрываемость углублений на деталях удовлетворительная (вспомогательные аноды отсутствуют), выход хрома по току составляет 53%, осадки полублестящие качественные, износостойкость их составляет 4100 циклов.
Рассеивающая способность измерялась в одной и той же ячейке Филда известным прибором. Износостойкость хромовых покрытий производилась по типовой методике на машине "ШКОДА-САВИН".
Положительный эффект изобретения заключается в повышении рассеивающей способности электролита, выходе хрома по току, расширении сырьевой базы веществ - органических добавок за счет использования в качестве последних вторичного сырья (отходов) нефтеперерабатывающего производства. Использование добавки КЕК приводит к существенной экономии в процессе хромирования: экономится электроэнергия, тепло, пар, свинец, необходимый для изготовления вспомогательных анодов, увеличивается срок службы деталей, появляется возможность использовать КЕК как товарную продукцию.
Изобретение относится к гальваностегии, в частности к нанесению электролитических крановых покрытий, и может найти применение в приборостроительной, машиностроительной и других отраслях промышленности, где возникает необходимость придания деталям защитно-декоративных свойств и повышение их износостойкости. Цель изобретения - повышение рассеивающей способности электролита. Электроосаждение ведут в электролите, содержащем, г/л: хромовый ангидрид 250 - 300; серная кислота 2,4 - 3; КЕК (шлам при производстве присадки экстракта фенольноалкилбензольной очистки) 3 - 6. При этом шлам (КЕК) имеет следующий состав, мас.%: минеральное масло 85 - 90; оксид цинка 8 - 5; оксид алюминия 5 - 4; оксид магния 2 - 1, а входящее в него минеральное масло содержит, мас.%: алкилбензолы 81 - 85; нафталины 1 - 4; фенантрены 3 - 4; инданы 1 - 4; мононафтенафталины 2 - 5. 2 з.п.ф-лы, 1 табл.
