Клеевая композиция

Номер патента: 1702690

Авторы: Долгоплоск, Котова, Лукина, Миронова, Петрова, Тюлин

Формула

КЛЕЕВАЯ КОМПОЗИЦИЯ, включающая полиорганосилоксановый блок-сополимер общей формулы

где a = 0 - 0,33;
R = CH₃, C₆H₅;
x = 6 - 60;
y = 10 - 350;
n = (10 - 30) 10³,
отвердитель и органический растворитель, отличающаяся тем, что, с целью повышения прочности и вибростойкости клеевых соединений материалов с различными коэффициентами термического расширения в диапазоне температур 20 - 250^oС, в качестве отвердителя композиция содержит -аминопропилтриэтоксисилан и дополнительно содержит эпоксидно-кремнийорганическую смолу с содержанием эпоксидных групп не менее 15,5 мас.% и кремния не менее 5 мас.% или тетраглицидиловый эфир 4,4 -диамин- 3,3 -дихлордифенилметана с содержанием эпоксидных групп 26 - 30 мас.% при следующем соотношении компонентов, мас.ч.:
Указанный полиорганосилоксановый блок-сополимер - 30 - 60
-Аминопропилтриэтоксисилан - 2 - 5
Эпоксидно-кремнийорганическая смола или тетраглицидиловый эфир 4,4 -диамин-3,3 -дихлордифенилметана - 5 - 10
Органический растворитель - 40 - 70

Описание

Изобретение относится к клеевым композициям холодного отверждения на основе полиорганосилоксановых блок- сополимеров и может быть использовано в приборо- и машиностроении.
Целью изобретения является повышение прочности и вибростойкости клеевых соединений материалов с различными коэффициентами термического расширения в диапазоне температур 20-250^оС.

-Аминопропилтриэтоксисилан (продукт АГМ-9) соответствует ТУ 6-02-724-77, эпоксидно-кремнийорганическая смола с содержанием эпоксидных групп не менее 15,5 мас. и кремния не менее 5 мас. (СЭДМ-3) соответствует ОСТ 6-05-448-80, тетраглицидиловый эфир 4,4'-диамин-3,3'-дихлорфенилметана с содержанием эпоксидных групп 26-30 мас. (смола ЭХД) соответствует ТУ 6-05-1725-75.
Композицию получают следующим образом. Готовят 30%-ный раствор в органическом растворителе блок-сополимера лестосил-СМ (ТУ 3-4033-89-81) и непосредственно перед употреблением в раствор вводят смолу СЭДМ-3 или ЭХЛ, тщательно перемешивают, затем вводят АГМ-9 и снова перемешивают.
Композицию наносят на подготовленную поверхность и отверждают при комнатной температуре 5 сут или при температуре 80^оС в течение 2 ч под давлением 0,3-0,5 кг/см².
П р и м е р ы 1-12. Композиции по примерам получают, как указано.

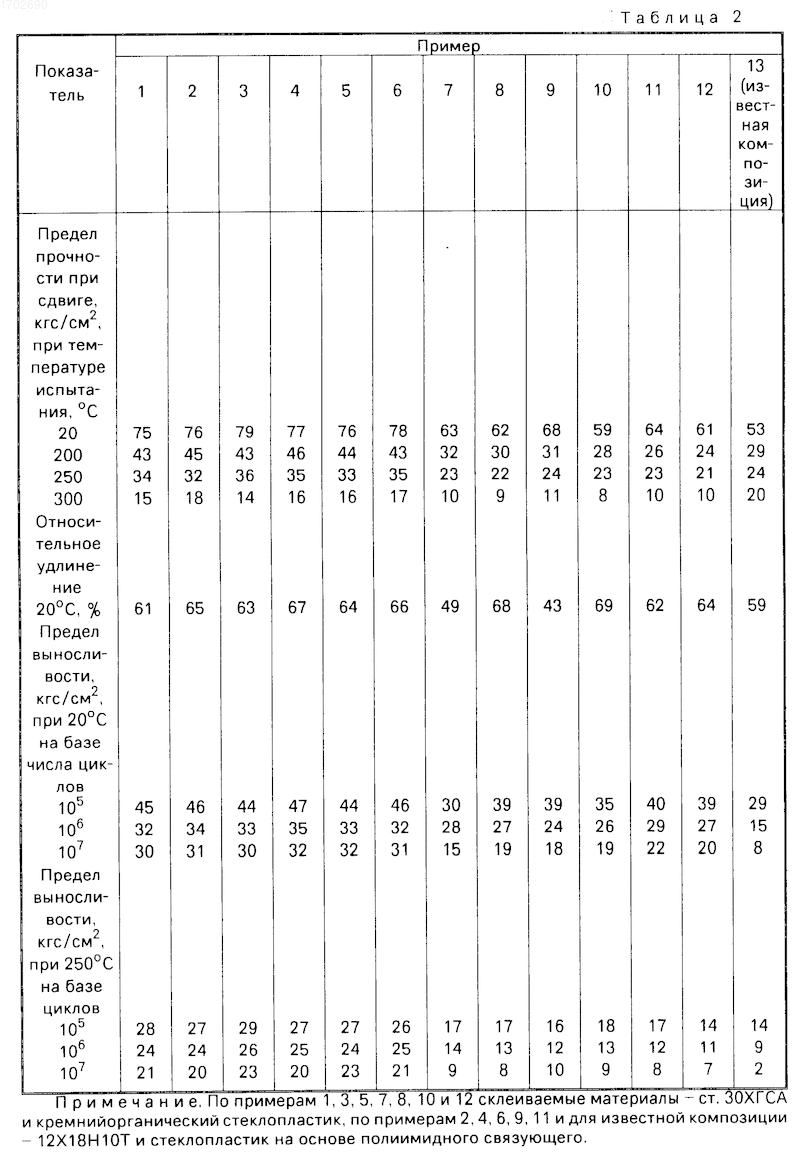

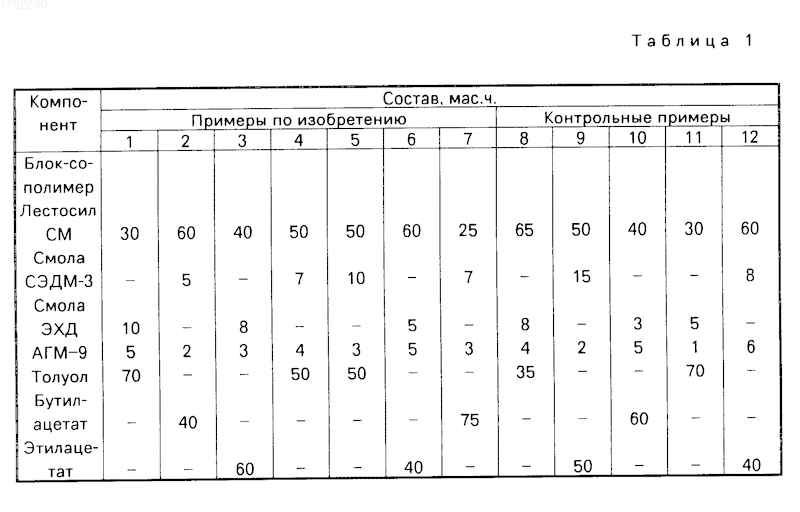

Составы композиций приведены в табл. 1, свойства клеевых соединений на их основе в табл. 2.
Изобретение относится к клеевым композициям холодного отверждения на основе полиорганосилоксановых блоксополимеров и может быть использовано в приборо- и машиностроении. Изобретение позволяет повысить прочность и вибростойкость клеевых соединений материалов с различными коэффициентами термического расширения в диапазоне температур 20 - 250^oС. Так, предел прочности при сдвиге для склеиваемых материалов ст. 30ХГСА и кремнийорганический стеклопластик при температуре испытания 20^oС составляет 75 - 79 кгс/см², при 200^oС 43 - 46 кгс/см², при 250^oС 32 -36 кгс/см² и при 300^oС 14 - 18 кгс/см². Предел выносливости при склеивании этих материалов при 20^oС на базе числа циклов: 10⁵ - 44 - 47 кгс/см², 10⁶ - 32 - 35 кгс/см² и 10⁷ - 30 - 32 кгс/см², при 250^oС на базе числа циклов: 10⁵ - 27 - 29 кгс/см², 10⁶ - 24 - 26 кгс/см² и 10⁷ - 20 - 23 кгс/см². Композиция включает, мас.ч.: полиорганосилоксановый броксополимер Лестосил см 30 - 60;

аминопропилтриэтоксисилан 2 - 5; эпоксидно-кремнийорганическая смола с содержанием эпоксидных групп не менее 15,5 мас.% и кремния не менее 5 мас.% (смола СЭЛМ-3) или тетраглицидиловый эфир 4,4

диамин 3,3

дихлордифенилметана (смола ЭХД) с содержанием кремния 26 - 30 мас.% 5 - 10 и органический растворитель 40 - 70. Лестосил - МИ имеет общую формулу

где a= 0-0,33; R=CH₃; C₂H₅; x= 6-60; y=10-350; n=(10-30)

10³. Композицию получают приготовлением 30%-ного раствора Лестосила СМ в органическом растворителе и введением в него перед употреблением смолы СЭДМ-3 или ЭХД и после перемешивания

аминопропилтриэтоксисилана. 2 табл.

Рисунки

Заявка

4706751/05, 16.06.1989

Петрова А. П, Лукина Н. Ф, Тюлин А. В, Миронова О. В, Котова Е. В, Долгоплоск С. Б

МПК / Метки

МПК: C09J 183/10

Метки: клеевая, композиция

Опубликовано: 10.03.1996

Код ссылки

<a href="https://patents.su/0-1702690-kleevaya-kompoziciya.html" target="_blank" rel="follow" title="База патентов СССР">Клеевая композиция</a>

Похожие патенты

Способ определения содержания смолы в целлюлозе

Номер патента: 51634

Опубликовано: 01.01.1937

Автор: Белецкая

МПК: G01N 21/78, G01N 33/44

Метки: смолы, содержания, целлюлозе

...жидко;ть в пробирке через быстрый (2 - 3 сек.) переход коричнево-розовой окраски приобретает желтовато-зе. леный цвет, интенсивность которого зависит от содержания смолы в испытуемом образце целлюлозы. Сравнение полученного цвета со шкалой,описанной ниже, и дает искомое содержание смолы, причем сравнение со шкалой следует производить через 5 минут после прибавления серной кислоты. Установившийся за это время желтовато-зеленый цвет раствора может быть сравниваем со шкалой в течение следующих 25 - 30 минут, когда окраска начинает меняться, переходя постепенно в желтый цвет. Шкала, с которою сравниваются испытуемые образцы, изготовлена из растворов минеральных солей и состоит из отдельных пробирок-эталонов, оттенки которых подобраны...

Способ количествепного определения содержания смолы в сточных водах

Номер патента: 162354

Опубликовано: 01.01.1964

Автор: Павлова

МПК: G01N 33/18, G01N 33/20

Метки: водах, количествепного, смолы, содержания, сточных

...смолы бепзола.Применяемый по известному способу бензол является взрыво- и огнеопасным веществом, ядовит (ПДК - 0,02 лг/л), обладает большой летучестью паров, способен экстрагировать фенолы из сточных вод, в результате чего снижается точность анализа,С целью устранения этого, предложен способ определения смолы в сточных водах путем калориметрии с применением в качестве экстрагента для извлечения смолы четырех- хлористого углерода.Это отличие дает ряд преимуществ по сравнению с ранее известным способом. Четыреххлористый углерод негорюч в сравнении с бензолом, менее токсичен (ПДК - 0,05 лгг/л),обладает большим удельным весом, чем вода, и поэтому в момент проведения анализа находится под водой, в результате чего значительно уменьшается его...

Глицидиловый эфир моноаллил-3метил-1, 2, 3, 6 тетрагидрофталевой кислоты в качестве пластификатора эпоксидных смол

Номер патента: 595318

Опубликовано: 28.02.1978

Авторы: Евсюкова, Концова, Черноусова, Юкельсон

МПК: C07D 303/28

Метки: глицидиловый, качестве, кислоты, моноаллил-3метил-1, пластификатора, смол, тетрагидрофталевой, эпоксидных, эфир

...3, вес. ч,:Эпоксидная смола ЭДОтвердитель - малеинангидрид11 редел прочности при изгибе,кгс/смУдельная ударная вязкость, кгс/см 2Твердость, кгс 1 мм 2 П р и м е р 1. Смесь 1 моль калиевой соли моноаллил-З-метил,2,3,6 - тетрагидрофталевой кислоты, 100 мл днметилформамида, триэтиламнна в количестве 3% от веса соли, 1,5 моль эпихлоргидрина перемешивают в течение Й ч при ОО С, 5 агем отфильтровывают КС 1, отгоняют днметилформамид и непрореагировавший эпихлоргидрин. Остаток перегоняют в вакууме со стабилизатором (био-фенолом А) при т, кип. 112 - 114 С/1 мм рт, ст.Выход продукта 80 - 85%, содержание целевого глицидилового эфира 76 - 80%,Г 1 р и м е р 2. Синтез проводят по примеру 1, но при температуре 30 С,Выход продукта 20%; содержание...

Способ определения содержания смол в нефтяных продуктах

Номер патента: 49450

Опубликовано: 31.08.1936

Автор: Миндлин

МПК: G01N 5/04

Метки: нефтяных, продуктах, смол, содержания

...вместе стекла должнысвободно пройти в прорезь по длине ипо ширине на 2 мм,Очистка стекол от смолистого остаткапроизводится авио-автобензином, денату ратом, коллодием, хлороформом, бензолом; ацетоном, причем остаток смол. растирается спичкой, ватой.Чистую и сухую бюретку укрепляютв лапке штатива так, чтобы 1) кранбюретки пришелся с правой стороныработающего, 2) чтобы лапка охватывала "бюретку в" середине, 3) чтобыбюретка былаукреплена вертикально(отвесно) к етолу. В бюретку (через воронку) из цилиндра наливают несколько кубических сантиметров топлива. Сливают топливо до черточки целого кубического сантиметра (по нижнему мениску),На штатив укрепляют кольцо так, чтобы оно было на 2 - 3 см ниже кон. чика бюретки и чтобы кончик последней был...

Олигомер 2-глицидоксиметилвинилциклопропана для получения термостойкой эпоксидной смолы, используемой в качестве связующего стоеклопластиков

Номер патента: 618373

Опубликовано: 05.08.1978

Авторы: Абасова, Гаджилы, Гулиев, Сулейманов

МПК: C07D 303/22

Метки: 2-глицидоксиметилвинилциклопропана, используемой, качестве, олигомер, связующего, смолы, стоеклопластиков, термостойкой, эпоксидной

...олигомер. превосходиный олигомер 151 по пределупри изгибе на 300-450 кгс/смтеплостойкости .на 150-170 фС. Кроме того, предлагаемый олигомер посйе отверждения имеет высокую адгезионную прочность. Получение олигомера основано на известном способе олигомери-. зацин 61 в присутствии инициатора " дннитрила аэоиэомасляной кислоты.П р и м е р. В стеклянную ампулу вносят 10 г. (0,065 моль) 2-глицидок-. симетилвинилциклопропана и 0,03 г динитрила азоиэомасляной кислоты,за. тем ее эапаивают И термостатируют в618373 835-905 при статическомизгибеТеплостойкость, С 35"245 269"2 10-120 230-2 о Ви о Мартенсу Адгезионная проать, кгс/см96154 вердость,йоеллю, кгс/мм 1,5-12,15-16 2-4 ФормуПа изобрете где 4 МЗ-бдФя получсидной смолыве связующего стойкЬй...

Предыдущий патент: Кусторез-измельчитель

Следующий патент: Измеритель мощности оптического импульсного излучения

Случайный патент: Ботвоудаляющее устройство к свеклоуборочным машинам

В верх страницы
