Паротурбинная установка
Формула | Описание | Похожие патенты | МПК / Метки | Текст | Заявка | Код ссылки
Номер патента: 1693935
Автор: Масной
Формула
ПАРОТУРБИННАЯ УСТАНОВКА, содержащая турбину, ротор которой установлен в подшипниках, сообщенных камерами подвода масла через масляные насосы с маслопроводом, и систему регенерации, подогреватели которой подключены по пару к турбине, а по воде - к водяным насосам с напорными и всасывающими трубопроводами, отличающаяся тем, что, с целью повышения надежности, она снабжена емкостью со сливным трубопроводом, при этом емкость разделена подвижной перегородкой на полости, одна из которых подключена к маслопроводу, а другая - к напорному трубопроводу водяного насоса.
Описание
Целью изобретения является повышение надежности ПТУ в пускоостановочных режимах.

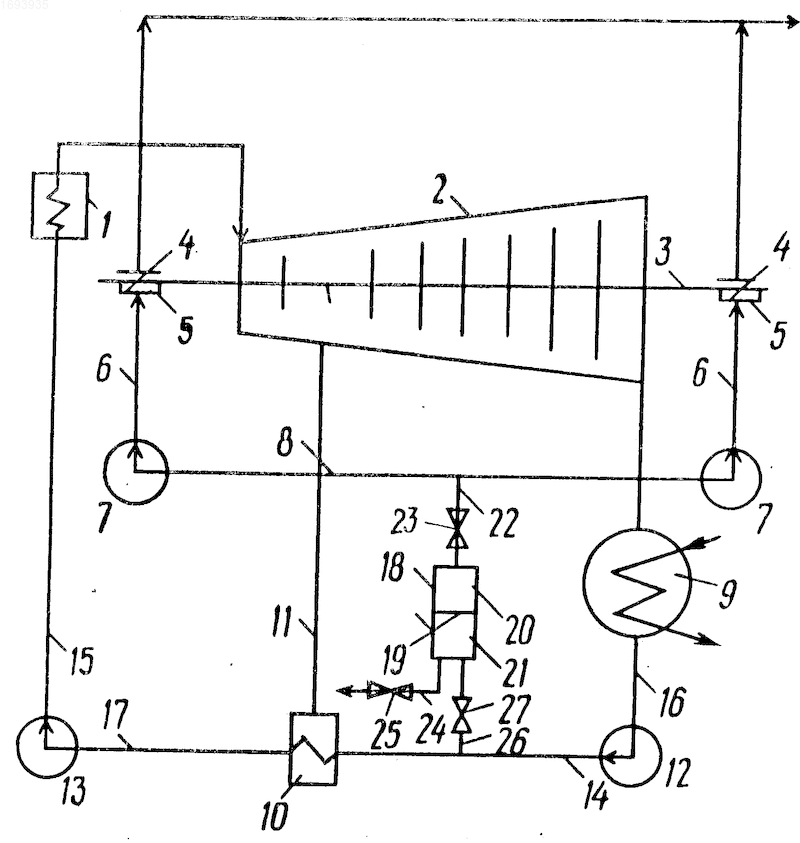

На чертеже представлена принципиальная схема предлагаемой ПТУ.
ПТУ содержит парогенератор 1, сообщенный по свежему пару с турбиной 2, ротор (роторы) 3 которой установлен в подшипниках 4. Камеры 5 подвода масла подшипников 4 сообщены через напорные линии 6 и масляные насосы 7 с маслопроводом 8. Конденсатор 9 турбины 2 сообщен с системой регенерации, включающей подогреватели 10, подключенные трубопроводами 11 отбора пара к турбине 2, а по воде - к водяным (конденсатным и питательным) насосам 12 и 13 с напорными 14 и 15 и всасывающими 16 и 17 трубопроводами. ПТУ снабжена емкостью 18, которая перегородкой 19 разделена на две полости 20 и 21. Полость 20 трубопроводом 22 с запорно-регулирующей арматурой (ЗРА) 23 подключена к маслопроводу 8. Полость 21 снабжена сливным трубопроводом 24 с ЗРА 25 и подключена к напорному трубопроводу 14 водяного насоса 12, трубопроводом 26 с ЗРА 27. Полость 20 заполняется смазкой (маслом), а полость 21 - водой. Напорные линии 6 масляных насосов 7, сообщенные с камерами 5 подшипников 4, и напорные трубопроводы 14 и 15 совместно с емкостью 18 и маслопроводом 8 образуют систему гидроподъема ротора 3. При необходимости ПТУ снабжена несколькими емкостями 18.
ПТУ работает следующим образом.
При эксплуатации ПТУ на пускоостановочных режимах до подачи масла от насосов 7 подают воду из напорного трубопровода 14 под давлением от водяного насоса 12 по трубопроводу 26 через ЗРА 27 в полость 21 при закрытой ЗРА 25.
Посредством подвижной перегородки 19 положительное давление от водяного насоса 12 передается маслу, содержащемуся в полости 20. Открытием ЗРА 23 через трубопровод 22 достигается повышение давления в маслопроводе 8 и камерах 5 подшипника 4.
При достижении заданного уровня подъема ротора 3, обеспечивающего наличие масляной пленки, осуществляют подачу масла насосами 7, а подачу воды по трубопроводу 26 прекращают.
Возможна работа ПТУ, например, в случае аварийного выхода из строя масляных насосов 7 путем поочередной подачи масла из полостей 20 нескольких емкостей 18 в маслопровод 8.
Изобретение может быть использовано в паротурбинных установках (ПТУ) тепловых и атомных электростанций и позволяет повысить надежность ПТУ в пускоостановочных режимах. ПТУ снабжена емкостью 18, разделенной подвижной перегородкой 19 на полости 20 и 21. Полость 20 подключена к маслопроводу 8, сообщенному с камерами 5 подшипников 4, а полость 21 - к напорному трубопроводу 14 водяного насоса 12 системы регенерации. Напорный трубопровод 14, емкость 18, маслопровод 8, масляные насосы 7 и камеры 5 образуют систему гидроподъема ротора (роторов) 8 турбины 2. При пускоостановочных режимах ПТУ до подачи масла от насосов 7 подают в полость 21 емкости 18 воду из напорного трубопровода 14 водяного насоса 12. Через подвижную перегородку 19 давление воды передается маслу в полость 20 и достигаются повышение давления в камерах 5 и подъем ротора 3, после чего подают масло насосами 7 и отключают подачу воды в полость 21. Обеспечение гидроподъема ротора 3 и предотвращение выхода из строя масляных насосов 7 повышают надежность в работе ПТУ. 1 ил.
Рисунки
Заявка
4435962/06, 06.06.1988
Производственное объединение турбостроения "Ленинградский металлический завод"
Масной С. А
МПК / Метки
МПК: F01D 25/20, F01K 13/00
Метки: паротурбинная
Опубликовано: 27.01.1995
