Способ изготовления заготовок из листов стареющих никелевых сплавов
Формула | Описание | Похожие патенты | МПК / Метки | Текст | Заявка | Код ссылки
Формула
1. СПОСОБ ИЗГОТОВЛЕНИЯ ЗАГОТОВОК ИЗ ЛИСТОВ СТАРЕЮЩИХ НИКЕЛЕВЫХ СПЛАВОВ для изделий, получаемых ротационным выдавливанием, содержащий механическую обработку листов и термообработку, включающую нагрев, выдержку и охлаждение, отличающийся тем, что, с целью повышения качества изделия и экономии металла за счет предотвращения образования трещин при нагревах до и после ротационного выдавливания, механическую обработку листов осуществляют путем их резки на бланки с последующей разрезкой бланков на полосы и гибки на ребро в плоские кольца, термообработке подвергают отрезанные от листа бланки, доводя структуру их материала до гомогенного состояния, и выдерживая в этом состоянии 0,5-2 ч, а охлаждение ведут в два этапа с промежуточной выдержкой 0,5-2 ч в печи при температуре на 100-150oС ниже температуры полного растворения
- фазы.
2. Способ по п. 1, отличающийся тем, что первый этап охлаждения осуществляют вместе с печью до температуры промежуточной выдержки.
3. Способ по п. 1, отличающийся тем, что первый этап охлаждения осуществляют на воздухе до комнатной температуры, затем бланки возвращают к температуре промежуточной выдержки.
Описание
Цель изобретения - повышение качества изделий и экономии материала за счет предотвращения образования трещин при нагревах до и после ротационного выдавливания.

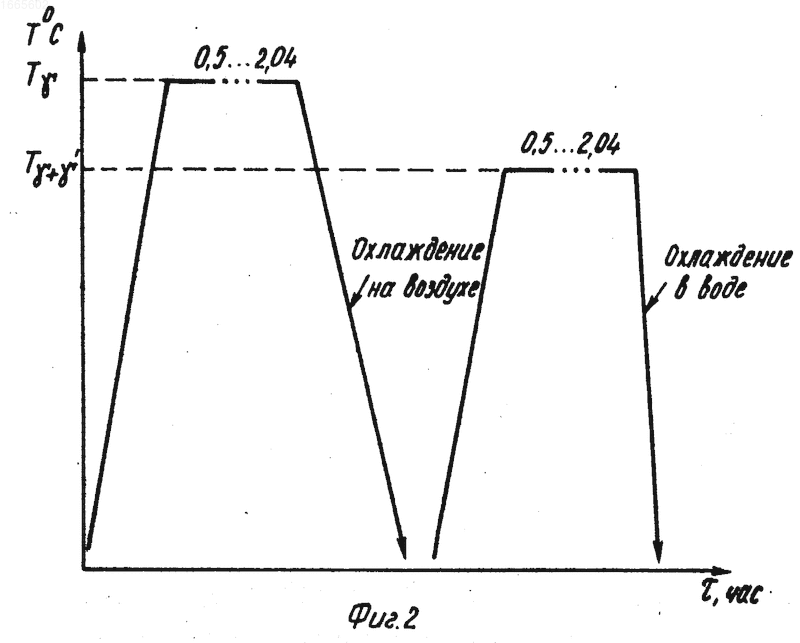

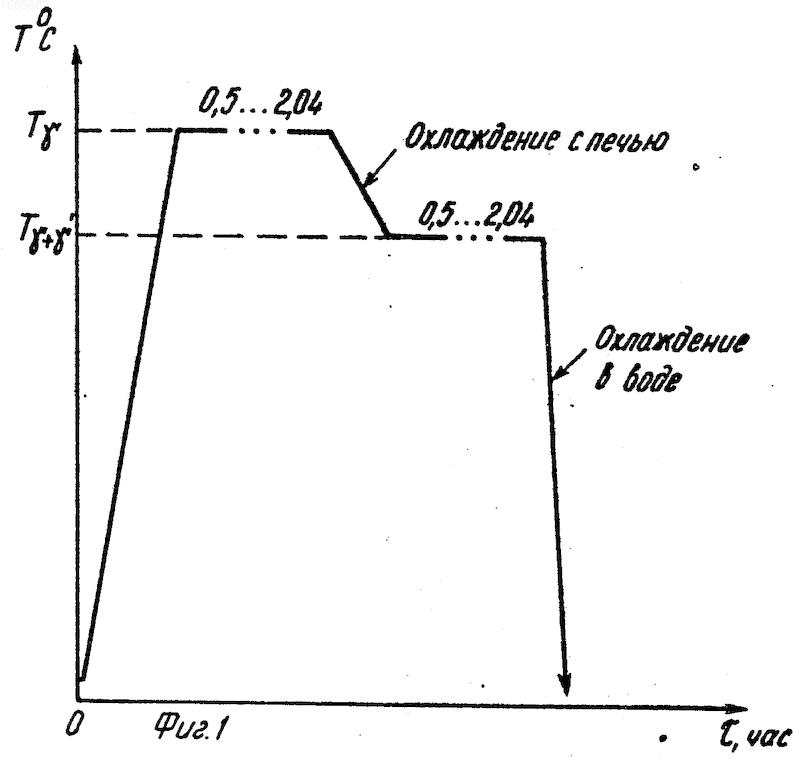

На фиг. 1 и 2 показаны два варианта термообработки листа.
Способ осуществляется следующим образом.
Листы из стареющих никелевых сплавов разрезают на бланки и термообрабатывают для обеспечения достаточной пластичностью для гибки на ребро полос бланков, получаемых резкой бланков после термообработки. Затем гнут полосы на ребро с образованием плоских дисков, сваривают стык и правят.
Из дисков получают изделия ротационным деформированием. Термообработку осуществляют, выдерживая бланк при температуре T
гомогенного состояния в течение 0,5-2 ч.Затем лист по одному варианту охлаждают вместе с печью до T
+ '- температуре на 100-150оС ниже температуры полного растворения '-фазы, а по другому, если требуется изготовить диск с внутренним диаметром свыше 500-600 мм, - на воздухе до комнатной температуры с последующим нагревом до T + '.После этого бланк выдерживают в печи 0,5-2 ч и окончательно охлаждают в воде. Выполнение термообработки перед резкой бланка на полосы исключает опасность нагартовки краев полос и последующего разрушения.
Указанные температуры обеспечивают достаточную для гибки пластичность и пониженную склонность к распаду в условиях последующего высокотемпературного нагрева, связанного со сваркой кромок.
П р и м е р. Изготавливают диски с внутренним диаметром 427 мм, высотой сечения 36 мм и толщиной сечения 12 мм из листов сплава ВЖ 101ВД, имеющих температуру полного растворения
'-фазы ~ 1120оС.Мерные листы (бланки) подвергали термообработке при 1130оС, выдерживая в печи 1 ч. Затем в одних случаях охлаждают с печью, а в других - на воздухе и вновь нагревают, вновь выдерживая в печи 1,5 ч при 970-980оС.
Затем бланки режут на полосы, изгибают, сваривают и калибруют.
В итоге получаются полностью бездефектные заготовки-диски.
Предлагаемый способ позволяет снизить потери от брака дорогостоящих дефицитных сплавов.
Изобретение относится к обработке металлов давлением, в частности к технологии изготовления кольцевых заготовок гибкой на ребро. Цель изобретения - повышение качества и экономия металла за счет предотвращения трещинообразования при нагреве до и после ротационного выдавливания. Бланки нагревают в области температур гомогенного состояния 0,5 - 2,0 ч, охлаждают вместе с печью до 100 - 150°С, ниже температуры полного растворения
- фазы, выдерживают 0,5 - 2,0 ч и охлаждают в воде. Указанная термообработка позволяет одновременно привести стареющий сплав в более стабильное состояние по сравнению с гомогенным и обеспечить уровень пластичности, достаточный для холодного деформирования. 2 ил. Рисунки
Заявка
4689058/27, 28.03.1989
Процив Ю. В, Зуев А. Г, Лаптева Г. Н
МПК / Метки
МПК: B21D 51/00
Метки: заготовок, листов, никелевых, сплавов, стареющих
Опубликовано: 20.02.1995
