Устройство оповещения о пожаре
Формула | Описание | Похожие патенты | МПК / Метки | Текст | Заявка | Код ссылки
Номер патента: 1584616
Авторы: Жуковский, Нохратян-Торосян, Патюков, Шевченко
Формула
1. УСТРОЙСТВО ОПОВЕЩЕНИЯ О ПОЖАРЕ, содержащее волоконные световоды для передачи светового потока от пламени и средство регистрации, отличающееся тем, что, с целью повышения надежности за счет исключения влияния постороннего излучения, волоконные световоды снабжены объективами, в фокальной плоскости которых расположены входные торцы световодов, причем на каждом из объективов закреплен легкосгораемый светозащитный колпачок, выполненный, например, из черной бумаги, пропитанной горючим веществом.
2. Устройство по п.1, отличающееся тем, что оно снабжено фоконом и люминесцентным экраном, при этом выходные торцы световодов сочленены с широким торцом фокона, а его узкий торец сочленен с люминесцентным экраном с помощью единичного световода.
Описание
Цель изобретения - повышение надежности за счет исключения влияния постороннего излучения.

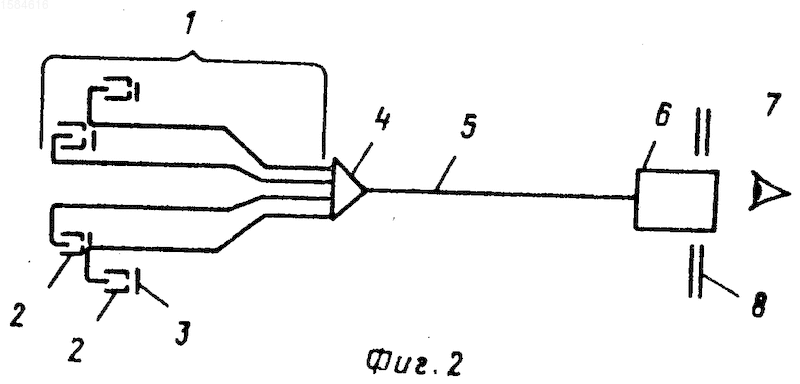

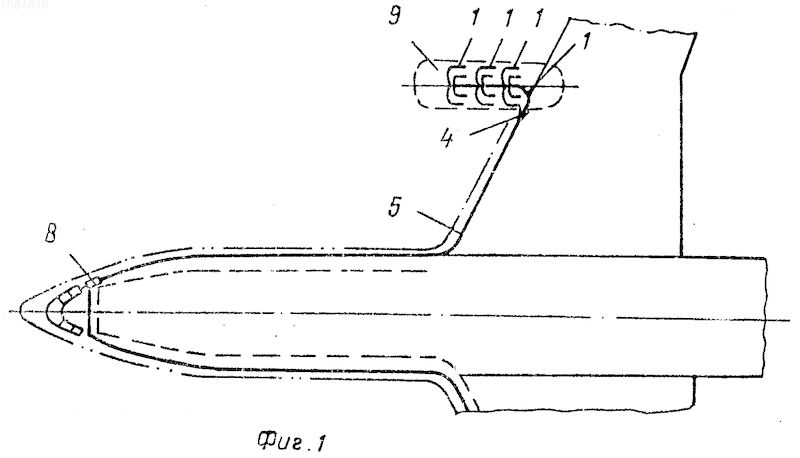

На фиг. 1 схематически изображено место установки устройства; на фиг. 2 - предлагаемое устройство.
Устройство содержит пучок световодов 1 объектива 2, в фокальной плоскости которых расположены входные торцы пучка световодов, каждый объектив закрывается легкосгораемым колпачком 3, выполненным, например, из черной бумаги, пропитанной горючим веществом, коллектор 4, представляющий собой сужающийся фокон, на широкий вход которого поступают сигналы из пучка световодов 1, единичный световод 5, соединенный с выходом фокона и входом усилителя 6 яркости света, выполненного, например в виде электронно-оптического преобразователя, люминесцентный экран 7 которого установлен на приборной доске 8 в кабине летательного аппарата.
Устройство работает следующим образом.
При возникновении пожара в мотогондоле 9 под действием тепла сгорают светозащитные колпачки 3 и свет через объективы 2 попадает на торцы пучка световодов 1. Вначале вступают в действие один или несколько объективов 2, расположенных в непосредственной близости от места возникновения пожара. По мере усиления пожара подключаются к работе и остальные объективы 2. По пучку световодов 1 свет передается к широкому торцу коллектора 4, к узкому торцу которого подключен единичный световод 5. По световоду 5 свет попадает на вход усилителя 6 яркости света, в котором он усиливается, и после этого на люминесцентном экране 7 усилителя 6 появляется световое пятно, свидетельствующее о возникновении пожара в полости мотогондолы. Увеличение яркости пятна означает усиление пожара.
Устройство описано для одной мотогондолы летательного аппарата. Наличие устройств в каждой мотогондоле летательного аппарата позволяет определить место возгорания, так как выход каждого устройства происходит на соответствующий данному номеру мотогондолы люминесцентный экран в кабине летательного аппарата.
Изобретение относится к пожарной технике и может использоваться в области авиастроения для сигнализации о возникновении пожара в мотогондолах летательных аппаратов. Цель изобретения - повышение надежности за счет исключения влияния постороннего излучения. Устройство оповещения о пожаре в мотогондоле летательного аппарата содержит пучки световодов, объективы, фокусирующие изобрежения свечения на торцы волоконных световодов. Каждый объектив закрывается легкосгораемым колпачком из черной бумаги, пропитанной горючим веществом. Устройство также содержит коллектор, представляющий собой сужающийся фокон, на широкий вход которого поступают сигналы из пучка световодов, единичный световод, соединенный с выходом фокона и входом усилителя яркости света, люминесцентный экран которого установлен в кабине летательного аппарата. Устройство позволяет определить возникновение пожара в мотогондоле летательного аппарата и место возгорания по соответствующему данной мотогондоле выходу флюоресцентного экрана в кабине летательного аппарата. 1 з.п. ф-лы, 2 ил.
