Препрег
Формула | Описание | Похожие патенты | МПК / Метки | Текст | Заявка | Код ссылки
Номер патента: 1584364
Авторы: Доброхотова, Ильченко, Козлочкова, Насыбулина, Полосухина, Румянцев, Федотьева, Хорошилова
Формула
ПРЕПРЕГ на основе связующего, включающего тетраглицидиловый эфир 4,4' - диамино 3,3' - дихлордифенилметана, 4,4' - диаминодифенилсульфон в качестве отвердителя и волокнистый наполнитель - углеродную или стеклянную, или органическую ткань, отличающийся тем, что, с целью снижения температуры отверждения, времени гелеобразования и равновесного водопоглощения и повышения температуры стеклования, он дополнительно содержит в качестве соотвердителя комплексное соединение трифторида бора с бензиламином при следующем соотношении компонентов, мас.%:
Тетраглицидиловый эфир 4,4' - диамино - 3,3' - дихлорфенилметана 20,4 - 28,4
4,4'-Диаминодифенилсульфон 9,1 - 12,9
Комплексное соединение трифторида бора с бензиламином 0,5 - 0,7
Углеродная, стеклянная или органическая ткань 58,0 - 70,0
Описание
Цель изобретения - снижение температуры отверждения, времени гелеобразования и равновесного водопоглощения и повышение температуры стеклования.
П р и м е р 1. В колбу с мешалкой загружают растворитель (ацетон и метилэтилкетон в соотношении 1:1 по объему), подогревают до 60о и небольшими порциями при перемешивании добавляют 4,4
-диаминодифенилсульфон.Смесь перемешивают при 60оС до полного растворения отвердителя. Не прекращая перемешивания, добавляют эпоксидную смолу марки ЭХД. После полного растворения смолы ЭХД снижают температуру раствора до 20-25оС и вводят отвердитель УП-605/3 в виде 10%-ного раствора в абсолютированном этаноле.
Соотношение компонентов связующего, мас.%:
Эпоксидная смола марки ЭХД 20,4
4,4
-Диаминодифе- нилсульфон 9,1 Отвердитель УП-605/3 0,5Полученным раствором пропитывают 70 мас.% углеродной кордной ткани УОЛ-300-1 на пропиточных машинах вертикального типа УПСТ-300 или УПСТ-1000 со снятыми отжимными валками.
Основные параметры технологического процесса пропитки:
Концентрация связующего, % 50-70 Скорость движения полотна, м/мин 0,5-1,0 Температура сушки, оС 70
5Препрег сушат при комнатной температуре, складывают в пакеты (количество слоев в пакете для формования листового пластика, предназначенного для испытания на растяжение и сжатие, 5, на межслоевой сдвиг 25), прессуют по режиму 160оС/4 ч при удельном давлении прессования 5 кгс/см2.

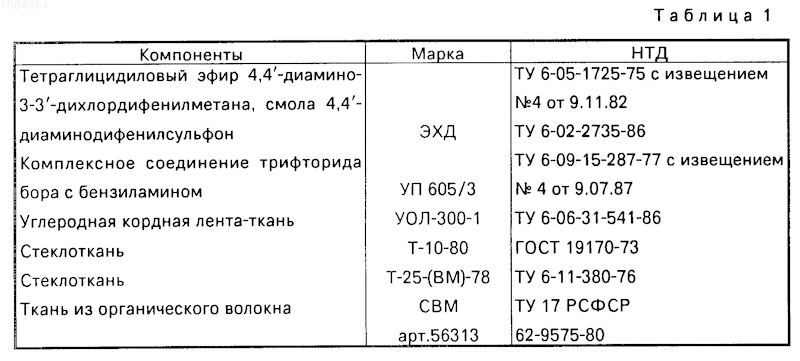

Информация об использованных компонентах (марках, НТД) представлена в табл.1.

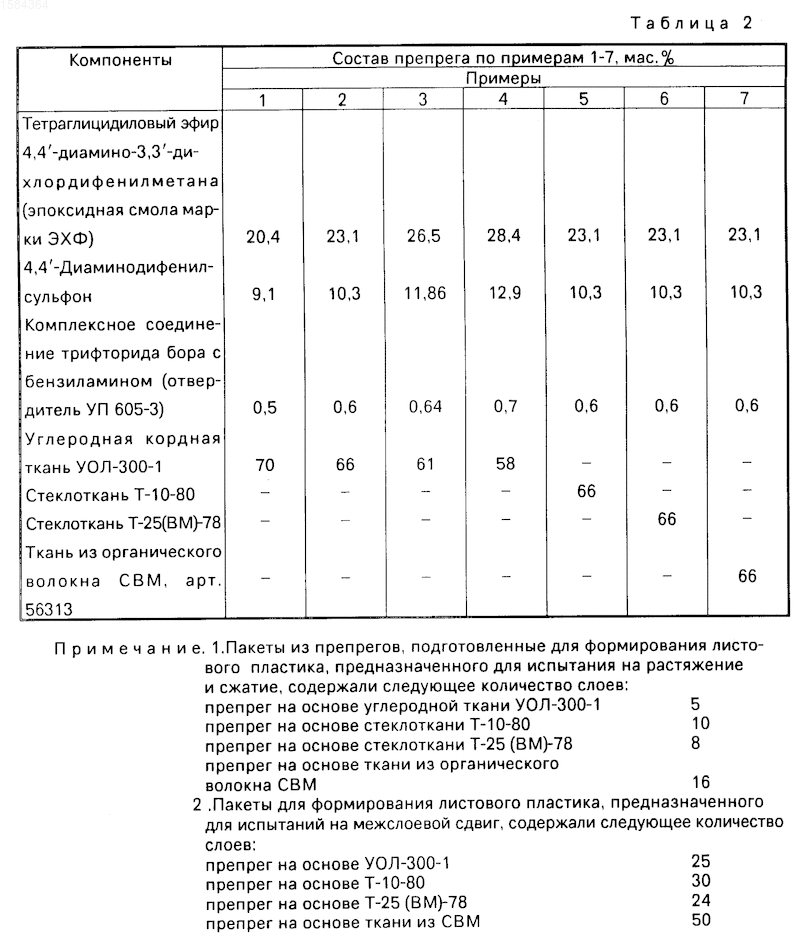

П р и м е р ы 2-7. Осуществляют аналогично примеру 1, состав и режимы представлены в табл.2.

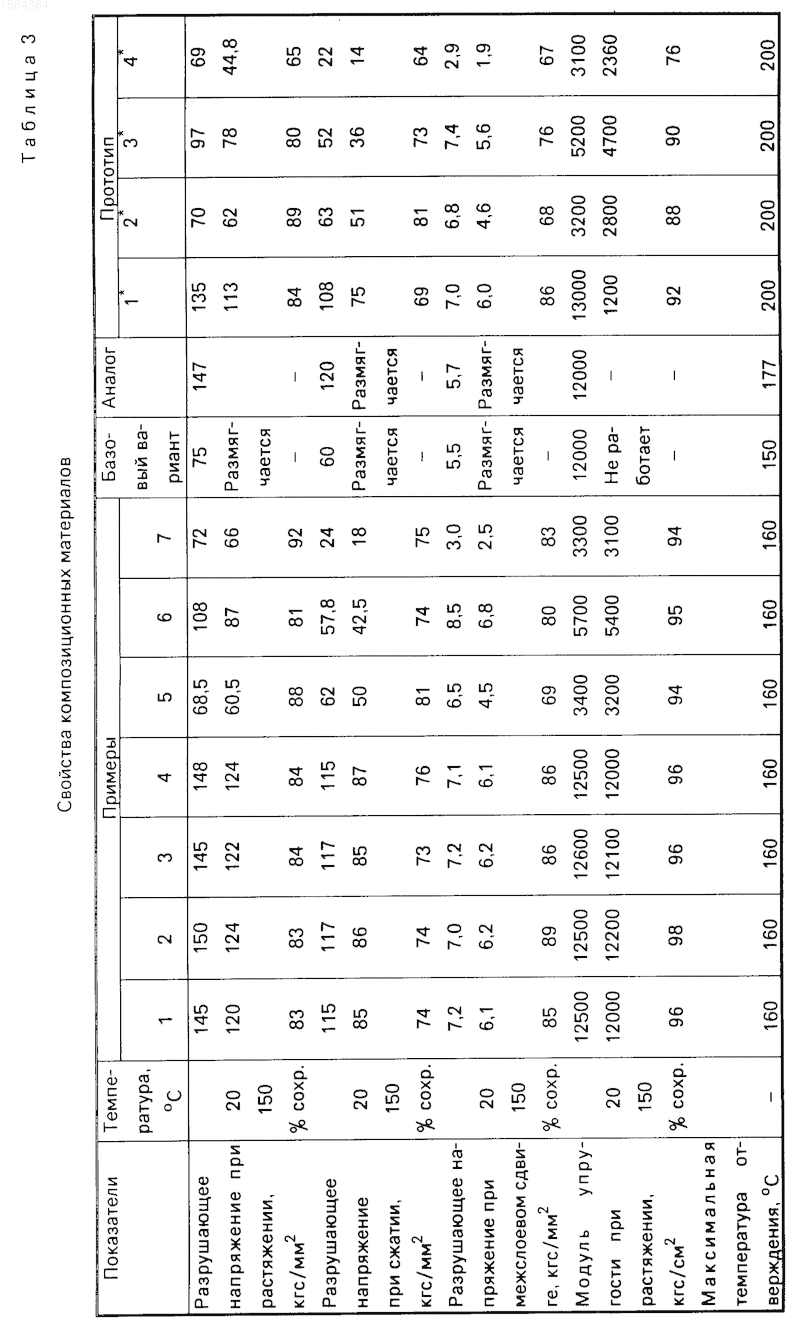

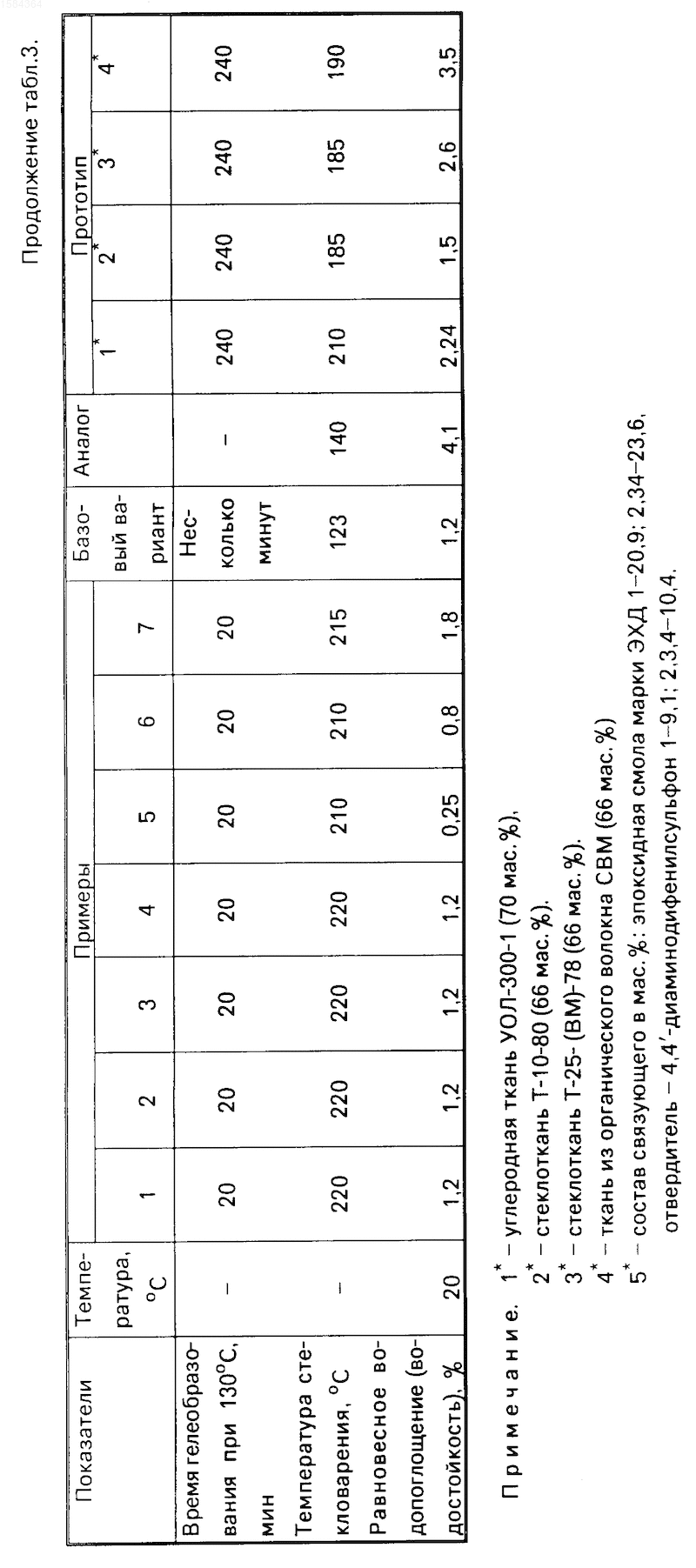

Свойства препрегов по примерам 1-7, пластиков на их основе в сравнении с известными решениями представлены в табл.3.
Изобретение относится к созданию высокопрочных конструкционных слоистых пластиков на основе непрерывных волокнистых наполнителей и эпоксидных связующих, предназначенных для использования в авиационной, машино-, авто-, судостроительной промышленности и других отраслях техники. Цель - снижение температуры отверждения, времени гелеобразования и равновесного водопоглощения, повышение температуры стеклования. Препрег содержит, мас.%: тетраглицидиловый эфир 4,4
-диамино- 3,3 -дихлордифенил-метана 20,4 - 28,4; 4,4 -диаминодифенилсульфон 9,1 - 12,9; комплексное соединение трифторида бора с бензиламином 0,5 - 0,7; углеродные, стеклянные или органические ткани 58,0 - 70,0. 3 табл. Рисунки
Заявка
4436940/05, 06.06.1988
Ильченко А. А, Федотьева Т. П, Хорошилова И. П, Румянцев А. Ф, Насыбулина З. Ф, Козлочкова Г. Г, Доброхотова Р. А, Полосухина Т. Б
МПК / Метки
МПК: B32B 27/38, C08J 5/24, C08L 63/00
Метки: препрег
Опубликовано: 15.08.1994
Код ссылки
<a href="https://patents.su/0-1584364-prepreg.html" target="_blank" rel="follow" title="База патентов СССР">Препрег</a>
Препрег
Номер патента: 1462773
Опубликовано: 30.06.1994
Авторы: Волошинова, Доброхотова, Душин, Ильченко, Коротаев, Минаков, Перов, Полосухина, Раскин, Тыклина, Федотьева, Хорошилова
МПК: C08J 5/24, C08L 63/00
Метки: препрег
ПРЕПРЕГ, включающий тетраглицидиловый эфир 4,4'-диамино-3,3'-дихлордифенилметана, ароматический амин в качестве отвердителя и волокнистый наполнитель, отличающийся тем, что, с целью повышения жизнеспособности препрега, а также увеличения прочности при комнатной и повышенной температурах пластика на его основе, он содержит в качестве ароматического амина 4,4'-диаминодифенилсульфон, в качестве волокнистого наполнителя - углеродные, стеклянные или органический жгуты, ленты или ткани при следующем соотношении компонентов, мас.%Тетраглицидиловый эфир 4,4'-диамино-3,3'-дихлордифенилметана 20,9 - 29,14,4'-Диаминодифенилсульфон 9,1 - 12,9Волокнистый наполнитель: углеродные, стеклянные или органические жгуты, ленты или ткани...
Дисперсионно-твердеющий сплав на основе железа
Номер патента: 500287
Опубликовано: 25.01.1976
Авторы: Горшкова, Горынин, Ельцин, Золотаревский, Клямкин, Леонов, Степанова
МПК: C22C 38/22
Метки: дисперсионно-твердеющий, железа, основе, сплав
...50 100 200 300 500 700Составитель Л.СуяэоваРедактор Л.Лашкова Текред И.Карандашова корректор В,Брыксина Заказ э 033Изд. МТираж 764, Подписное ЦНИИПИ Государственного комитета Совета Министров СССР по делам изобретений н открытий Москва, И 3035, Раушская наб., 4Филиал ППП фПатент", г, Ужгород, ул, Проектная, 4 7 50028Исследовали обрабатываемость резанием (при фреэеровании быстрорежушей фрезой тт =0,5). предлагаемого и известного сплавсв, За критерий обрабатываемости принят износ фрезы по заданей поверхности зуба, 5 Как видно иэ данных таблицы, величина износа фреэы при резании предложенного сплава на один порядок меньше, чем при фреэеровании известного. сплава. Формула из обретения Дисперсионно-твердеющий сплав на...
Препрег
Номер патента: 802314
Опубликовано: 07.02.1981
Авторы: Валуева, Лапицкий, Лейтис, Натрусов, Рогинский, Скакодуб, Тесля
МПК: C08J 5/24
Метки: препрег
...)СО групп смеси изомерныхпродуктов на основе дифенилметандиизоцианата к ОН группам диглицидилового эфира диэтиленгликоля (эпоксидная смола марки ДЭГ) .2. Приготовление препрега.Препрег получают аналогично примеру 1, но при этом соотношение средне-молекулярной эпоксидной диановойсмолы и ЭПУРОЛа берут соответственноравным 90,0:10,0 и вводят в составобразовавшейся смоляной части24-Й вес.ч. технического продукта802314 Препрег и стеклопластик на его основе, полученный по аналогу+ Показатель по приме у по прото- по ана типу логу+ 2 3 Препрег Липкость препрега,см 20/95 20/100 20/95 20/100 20/70 20/140 Жизнеспособность,сут 35 38 33 80 34 3,5 Минимально допустимый диаметр наматываемых изделий, ммСтеклопластик 10 10 10 10 40...
Способ получения полиизобутилена
Номер патента: 1609791
Опубликовано: 30.11.1990
Авторы: Береснев, Гольберг, Забористов, Закиров, Кирпичников, Колокольников, Кузнецова, Несговоров, Степанов
МПК: C08F 110/10
Метки: полиизобутилена
...азотом. В реактор вводят 200 млсжиженного изобутилена, 400 мл хлористого этила и 0,3 1 г (0,25 мас.Х к изо- дбутилену) треххлористого алюминия. Полимеризация изобутилена идет с большим выделением тепла, Охлаждение реакционной смеси осуществляют через рубашку реактора жидким азотом. Об окон чании реакции судят по прекращению выделения тепла, В данном примере времяполимеризации 15 мин, Проводят полимеризацию при постоянном перемешивании. Затем к смеси добавляют 1,6 б г(2,5 мас,Х от мономера) изобутилового спирта Полученный полиизоЬутиленпереосаждают из раствора этиловымспиртом вышеописанным способом и подовергают вакуумной сушке при бО С,40П р и м е р 10. Способ осуществляют по примеру 1. Полученный полиизобутилен переосаждают из...
Способ определения равновесного водопоглощения полимерными пленками
Номер патента: 972375
Опубликовано: 07.11.1982
Авторы: Аркджовский, Горинов, Любутин, Щеглов
МПК: G01N 27/22
Метки: водопоглощения, пленками, полимерными, равновесного
...- конечная емкость ячейки.Полимерную пленку, предварительнообезвоженную в эксикаторе с селикогелем, устанавливают измерительную ячейНа фиг. 1 изображена ячейка, реализующая предлагаемый способ; на фиг. 2 -(С -С 1характер зависимостиО 1 отвремени. СИзмерительная ячейка состоит из двухкамер 1 и 2, между которыми установлена пленка 3 полимера, Между пленкой3 полимера и торцами камер 1 и 2 установлены резиновые прокладки 4 и 5, камеры 1 и 2 стягиваются болтами (не показаны), Камеры 1 и 2 изготавливают издиэлектрического материала, напримериэ оргстекла, а в стенки этих камер параллельно исследуемой пленке 3 полимера герметично впрессованы два металлических электрода 6 и 7, площади которыходинаковы. В стенках камер 1 и 2...
Предыдущий патент: Способ диагностики рака желудка
Следующий патент: Способ прокатки широких полос и листов
Случайный патент: Гвоздильный автомат
