Хлоропровод серии магниевых электролизеров
Формула | Описание | Похожие патенты | МПК / Метки | Текст | Заявка | Код ссылки
Формула
1. Хлоропровод серии магниевых электролизеров, включающий трубопровод с патрубками для подсоединения к электролизерам и устройство для его очистки, отличающийся тем, что, с целью уменьшения трудозатрат при его очистке и повышения чистоты хлора, устройство для очистки снабжено сосудом со сжатым воздухом, соединенным с одним концом трубопровода через быстродействующий клапан и с приемной камерой, соединенной с другим концом трубопровода, между приемной камерой и трубопроводом установлен шиберный затвор, причем отношение объема трубопровода к объему сосуда со сжатым воздухом равно 0,5 14,0 и объема приемной камеры к объему трубопровода 2 10.
2. Хлоропровод по п.1, отличающийся тем, что в качестве приемной камеры использован газоход санитарно-технического отсоса.
Описание
Целью изобретение является снижение трудозатрат на очистку хлоропровода и повышение чистоты хлора.

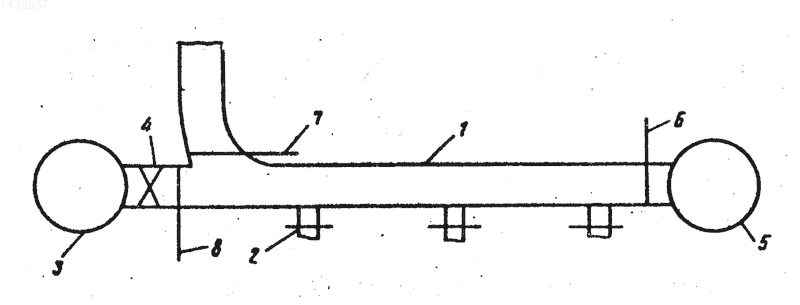

На чертеже показан хлоропровод серии магниевых электролизеров.
Хлоропровод включает трубопровод 1, состоящий из металлических труб с патрубками для подключения электролизеров 2, сосуд 3 со сжатым воздухом, быстродействующий клапан 4, приемную камеру 5, шиберные затворы 6, 7, 8.
Хлоропровод работает следующим образом.
После накопления возгонов в нем до предельного уровня электролизеры переключают на резервную нитку, открывают шиберные затворы 6 и 7, подключая тем самым сосуд 3 со сжатым воздухом и камеру 5. Открытием клапана 4 сжатый воздух сбрасывается в хлоропровод. При этом происходит взмучивание и перемещение возгонов в камеру 5. После очистки хлоропровода электролизеры отключают от резервного хлоpопровода и подключают к очищенному. Закрывают шиберные затворы. Продолжительность очистки хлоропровода составляет 30-60 мин.
Предельные параметры хлоропровода были определены на модели. Удаление возгонов проводили при следующих условиях: давление в сосуде со сжатым воздухом 3-6 кг/см2 (такое давление характерно для оборудования в цехах электролиза), избыточное давление в хлоропроводе

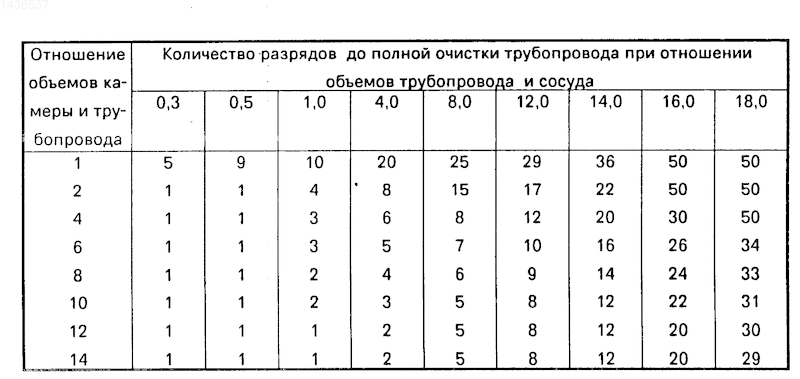

0,2 кг/см2, минимальная длина хлоропровода 8 м (определяется размерами единичного электролизера).Результаты испытаний приведены в таблице.
Как видно из представленных данных при значении отношения объема трубопровода к объему сосуда со сжатым воздухом более 14,0 резко возрастает продолжительность очистки и расход сжатого воздуха из-за увеличения числа разрядов в хлоропровод для его полной очистки.
При отношении объема трубопровода к объему сосуда со сжатым воздухом менее 0,5 при разряде в хлоpопроводе возникают пылевые пробки, что приводит к резкому увеличению давления в хлоропроводе выше допустимого, увеличивается продолжительность очистки.
При отношении объема камеры к объему хлоропровода ниже 2 увеличивается продолжительность очистки из-за возрастания числа разрядов в хлоропровод для полной его очистки.
Увеличение объема камеры выше 10 объемов хлоропровода не изменяет эффективности очистки, но увеличивает стоимость хлоропровода.
Подключение камеры к линии разряжения, например системе санитарно-технического отсоса, позволяет удалять отработанный газ в процессе его разряда в систему сантехотсоса. Это эквивалентно увеличению объема камеры и использование газохода санитарно-технического отсоса позволит удешевить и уменьшить габариты предлагаемого хлоропровода.
Таким образом, использование предлагаемого технического решения позволяет упростить и одновременно ускорить очистку хлоропроводов магниевых производств.
Изобретение относится к устройствам для эвакуации запыленных газов, в частности хлора в серии магниевых электролизеров, и позволяет уменьшить трудозатраты при его очистке, позволяет повысить чистоту получаемого хлора. Хлоpопровод серии магниевых электролизеров, включающий трубопровод с патрубками 2 для подсоединения к электролизерам и устройство для очистки, снабженное сосудом 3 со сжатым воздухом, соединенным с одним концом трубопровода через быстродействующий клапан 4 и с приемной камерой 5, соединенной с другим концом трубопровода. Между приемной камерой 5 и трубопроводом установлен шиберный затвор 6, причем отношение объема трубопровода к объему сосуда со сжатым воздухом равно 0,5-14,0 и объема приемной камеры к объему трубопровода 2-10, 1 з.п. ф-лы, 1 ил., 1 табл.
Рисунки
Заявка
3852150/26, 30.01.1985
Березниковский филиал Всесоюзного научно-исследовательского и проектного института титана, Соликамский магниевый завод
Николаев В. П, Свалов Г. Н, Фрейдлин В. Б, Грибов В. И, Белкин Г. И, Мальцев Н. А, Белкин Н. А, Собянин В. М, Штах П. П
МПК / Метки
МПК: C25C 3/04
Метки: магниевых, серии, хлоропровод, электролизеров
Опубликовано: 10.08.1996
