Сплав на основе серебра
Формула | Описание | Похожие патенты | МПК / Метки | Текст | Заявка | Код ссылки
Формула
СПЛАВ НА ОСНОВЕ СЕРЕБРА преимущественно для биметаллических электрических контактов, содержащий кадмий и индий, отличающийся тем, что, с целью снижения контактного электросопротивления, повышения прочности на срез биметаллического контакта и пластичности при сохранении эрозионной стойкости, он дополнительно содержит иттрий при следующем соотношении компонентов, мас.
Кадмий 22 28
Индий 0,4 1,5
Иттрий 0,0008 0,01
Серебро Остальное
Описание
Целью изобретения является снижение контактного электросопротивления, повышение прочности на срез биметаллического контакта и пластичности при сохранении эрозионной стойкости сплава.

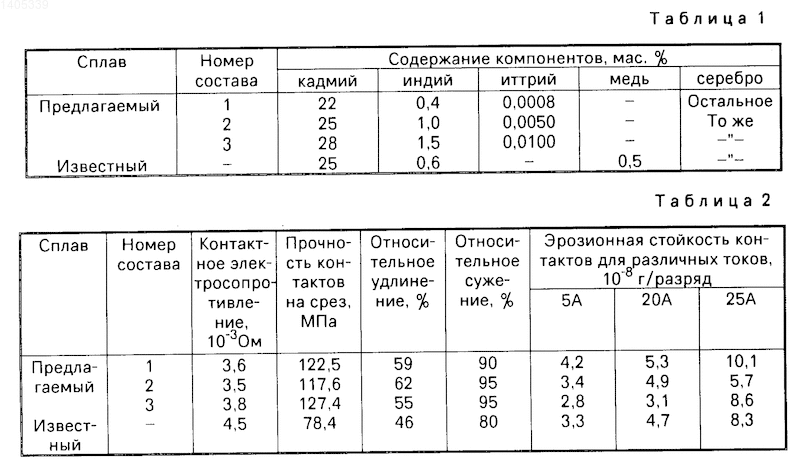

Составы предлагаемого и известного сплавов, приведенные в табл. 1, изготавливали методом литья с последующими прокаткой, волочением и отжигом.
В качестве исходных компонентов при литье использовали серебро марки Ср 999, кадмий Кд 00, индий Ин 00. Иттрий в расплав вводили в виде 50%-ной лигатуры серебро-иттрий. Сплавы отжигали в восстановительной атмосфере при температуре 650оС в течение 1 ч. Допустимое содержание примесей в предложенном сплаве, мас. Свинец До 0,004 Сурьма До 0,002 Висмут До 0,001
Прочность биметаллических контактов из предложенного и известного сплавов определяли при испытаниях на срез, поскольку разрушение контактов в процессе эксплуатации в коммутационных аппаратах происходит под действием сдвигающих (касательных) напряжений. Плоскость среза проходила по границе рабочего (серебросодержащего) и несущего (медного) слоев. Предел прочности на растяжение предложенного сплава 246-271 МПа, предел текучести 101-106 МПа, твердость HV (5/15) 40-45, удельное электросопротивление 6,4-4,7
10-8 Ом м.Контактное электросопротивление определяли по падению напряжения на контактах после каждой тысячи циклов включение-отключение постоянного тока величиной 25 А. Испытания проводили на базе реле ПЭ 10 при контактном нажатии 0,5
0,15 Н.Эрозионную стойкость оценивали по величине отношения уменьшения массы контакта к числу дуговых разрядов.
Механические свойства сплавов определяли на образцах диаметром 2 мм.
Свойства предлагаемого и известного сплавов приведены в табл. 2.
Как следует из приведенных в табл. 2 данных, предлагаемый сплав на основе серебра обеспечивает по сравнению с известным сплавом снижение контактного сопротивления на 17-32% повышение прочности на срез биметаллического контакта на 50-62% повышение пластичности на 12-35% при сохранении уровня эрозионной стойкости.
Изобретение относится к сплавам на основе серебра, используемым для изготовления биметаллических электрических контактов низковольтной коммутационной аппаратуры. Целью изобретения является снижение контактного электросопротивления, повышение прочности на срез биметаллического контакта и пластичности при сохранении эрозионной стойкости сплава. Предложенный сплав на основе серебра содержит компоненты в следующем соотношении, мас.%: кадмий 22-28, индий 0,4-1,5, иттрий 0,0008-0,01, серебро - остальное. Введение в предложенный сплав иттрия обеспечивает снижение контактного сопротивления до 3,5
3,8 10-3 Ом, повышение прочности биметаллического контакта на срез до 117,6-127,4 МПа, повышение относительного удлинения до 55-62%, относительного сужения до 90-95% при сохранении эрозионной стойкости (уменьшение массы на один дуговой разряд) на уровне 2,8-4,2 10-8г разряд (для тока 5 А) и 5,7-10,1 10-8г разряд (для тока 25 А). 2 табл. Рисунки
Заявка
4108202/02, 04.06.1986
Истринское отделение Всесоюзного научно-исследовательского института электромеханики
Правоверов Н. Л, Ройзман С. Ф, Афонин М. П, Колонин Ю. Г, Голубничий В. И, Маховский А. Т, Агушевич Г. М, Куранов А. А, Тимофеев Н. И, Хаяк Г. С, Дмитриев В. А
МПК / Метки
МПК: C22C 5/06
Опубликовано: 20.04.1995
Код ссылки
<a href="https://patents.su/0-1405339-splav-na-osnove-serebra.html" target="_blank" rel="follow" title="База патентов СССР">Сплав на основе серебра</a>
Способ повышения статической и динамической прочности изделий из аустенитных сталей и жаропрочных сплавов
Номер патента: 123545
Опубликовано: 01.01.1959
Метки: аустенитных, динамической, жаропрочных, повышения, прочности, сплавов, сталей, статической
...соответствует форме изделия в зоне концентрации напрян;с;ия. з,ля повышения статической и динамической прочности изделий из аустенитных сталей и жаропрочных сплавов путем термомехеннческой обработки в зонах концентрации напряжений предлагается производить высокотемпературный нагрев индукционным нли газовым пламенем на требуемую глубину, сопровождающийся обжатнем, вызывающим взаимное перемещение блоков сопрягающихся зерен н приводящн:, к образованию зубцов на границах зерен. Фиксация полученного микростроения производится путем интенсивного охлаждения, исключающего возможность протекания рекристаллизации. Таким образом, представляется возможным значительно упрочнить некоторые материалы, не претерпевающне полиморфных превращений прн...
Способ изготовления рабочего канала, полостей и элементов окислительно-восстановительной электрохимической системы в функциональных преобразователях на основе пленочных потенциометров с подвижным контактом в ви
Номер патента: 352280
Опубликовано: 01.01.1972
Авторы: Калугин, Костюченко, Мосцевой, Сергеев, Юхнович
МПК: G06G 7/26
Метки: канала, контактом, окислительно-восстановительной, основе, пленочных, подвижным, полостей, потенциометров, преобразователях, рабочего, системы, функциональных, электрохимической, элементов
...электродов,При изготовлении известных преобразователей некоторые трудности представляет вы полцецие рабочего канала потенциометра, снабженного контактными и резистивныхи поверхностями.Предложенный способ отличается тем, что рабочий канал формируют с помощью за кладцого нитевидного элемента из легкоплавкого материала, ца поверхность которого наносят тугоплавкис контактные и резистивные элементы иотсцциометра, а к торцам присоединяют, например припаивают, пористые пс регородки и закладные элементы захкнутого контура электрохимической системы из того же легкоплавкого материала. Полученную систему помещают в литформу, которую заливают самотвсрдсющим полимерным материа.Ом и 1 осле выдержки удаляют закладные легкоплавкие элементы путем...
Способ повышения износостойкости и коррозионной стойкости металлов и сплавов насыщением поверхностных слоев глллоидал1и
Номер патента: 189278
Опубликовано: 01.01.1966
Автор: Григорьев
МПК: C23C 8/00
Метки: глллоидал1и, износостойкости, коррозионной, металлов, насыщением, поверхностных, повышения, слоев, сплавов, стойкости
...смазывают горячим аслом и некоторое время выд смачиваи слегка о получеРкл обрарого цик минеральрживают. ВКЛР 1 Д ют рас пол иру ботки ла вкл ным м Известно насыщение поверхностей металлов и сплавов серой, бромом, хлором и другимР 1 элементами для 1 овь 1 шения износостойкости и улучшени 51 антикоррозионных свойств гговерхностей трения. При этом насыщение производят из твердых, газообразных и жидких сред при высокой температуре.Сущность описываемого способа заключается в том, что обработку поверхностей металлов и сплавов производят растворами йода или брома в органических растворителях. Нась 1 ще 1 Ие поверхностш 1 х слоев сплавов цинка, свшща илн алюминия осуществля 1 от раствором йода в ацетоне, а медных сплавов - рветором брома в...
Сплав на основе серебра
Номер патента: 1316269
Опубликовано: 20.04.1995
Авторы: Афонин, Гольцман, Егоров, Зубрицкий, Правоверов, Ройзман, Стручков
МПК: C22C 5/08
СПЛАВ НА ОСНОВЕ СЕРЕБРА, содержащий кадмий и медь, отличающийся тем, что, с целью повышения эрозионной стойкости и пластичности, он дополнительно содержит марганец при следующем соотношении компонентов, мас.Кадмий 12,0 20,0Медь 20,0 40,0Марганец 0,01 0,1Серебро Остальное
Способ повышения прочности и химической стойкости литой тары из волокнистых материалов
Номер патента: 65990
Опубликовано: 01.01.1946
МПК: D21J 1/08
Метки: волокнистых, литой, повышения, прочности, стойкости, тары, химической
...дивинилацетиленовь:и лаком, содержащим битум и качестве добавки.2. Видоизменение способа по п. .о т л и ч а юц е е с я тем, что тару пропитьшают смесью ди 3 инилацетиленового лака, лаколя и парафина,3, Применение композиции по 2 в качестве заменителя олифы.Техн. редактор Г. ф. Соколова,Тираж 500 зкз. Цена 65 к. Зак. 152. ага им. Воровского, Калуга При высыхании и полимеризацииэтцноля образуется твердая, ломкаяи не плавящаяся при повышеннойтемпературе пленка, нерастворимаяи в одном из известных растворителе 1 и Отли 1 яющяяе 51 13 въсшейстепени устойчивостью по отнсшенгио не только атмосферных возействий, но и хи 3 ических агентов,Введение битума в этиноль значит;,:ьно удешевляет пропитку.П 35 мер, Приготовляется лак следующего состава:...
Предыдущий патент: Способ изготовления жаростойкой изоляции
Следующий патент: Способ управления процессом сушки синтетического каучука в фильтрующем слое
Случайный патент: Электростатический пылеотделитель
