Сталь

Номер патента: 98182

Опубликовано: 01.01.1954

Авторы: Залесский, Корнеев, Логунцов, Охрименко

МПК: C22C 38/34

Метки: сталь, хромо-кремне-марганцевая, штампов

...за Хв 10427/407543 в Гостенпшу ССС явлено 19 ноября 194 Опубликовано в Бюллетене изобретений,"1 е 5 за 1954 Предмет изобретен процен- ,2 - 1,8 ь 2,5 -Хромокремнемарганцева я сталь в отличие от известных сталей, применяемых для штампов и содержащих молибден, никель и вольфрам, не содержит этих дефицитных добавок и обладает высокой устойчивостью против разгара и износа в горячем состоянии.Для этой цели в сталь вводят 0,4 - 0,6 о углерода, 1,2 - 1,8 о кремния, 2,5 - 8,0% хрома, 1,0 - 1,5",о марганца. В тот же состав дают еше присадку в виде 0,3 - 0,8% титана или 0,2 - 0,3 о циркония. 1. Хромокремнемарганцевая сталь для штампов, отличающаяся тем, что, с целью повышения разгаростойкости в нее входят втах: 0,4 - 0,6 углерода, 1 кремния, 1,0...

Номер патента: 670622

Опубликовано: 30.06.1979

Авторы: Глебова, Зотьев, Меньшова, Орел, Тарновский, Федорцов-Лутиков

МПК: C21D 6/00

Метки: легированных, мартенситных, молибденом, нержавеющих, сталей, термической

...ведут при температуре, на 20 - 80 С превышающей температуру обратного мартенситного превращения, охладение с этих температур до комнатной и нагрев до температурвторого этапа отпуска проводят со скоростью 100 в 10 в минуту,На первом этапе отпуска стали происходит выделение частиц молибденсодержащей 25фазы типа Ге,Мо, что снижает пересыщение твердого раствора молибденом и исключает возможность выделения охрупчивающей К-фазы. Наряду с этим растет количество аустенита, что повышает пластические 30и вязкостные свойства стали. Ускоренноеохлаждение стали с температуры первогоэтапа отпуска со скоростью 100 - 1000/минпозволяет подавить процессы выделениямелкодисперсных частиц Сг-фазы в зонетемпературы 400 в 3 С, наиболее опасных вследствие...

Номер патента: 765394

Опубликовано: 23.09.1980

Авторы: Дьяков, Зикеев, Кашицкий, Ламзин, Медведев, Мирочник, Окенко, Рубенчик

МПК: C22C 38/58

Метки: сталь

...экзотер.мических шлакообразуюших брикетов, а затем прокатывают на листы толщиной 70 и12 мм.Химический состав исследуемых сталей при.веден в табл. 1,Металл для механических испытаний берутопосле нормализации при температуре 920 С. 4 4Предел прочности и текучести, относительноеудлинение и сужение определяют на стандартных образцах (тип 1 П Н 17 к по ГОСТУ 149773), вырезанных поперек и по толщине проката, Ударную вязкость определяют на стандартных ударных образцах с надрезом Менаже(тип 1 по ГОСТУ 9454 - 60), вырезанных также поперек и по толщине проката,Стойкость против расслаивания в среде, со.держащей сероводород толстолистовой сталидля сосудов, работающих под давлением, достаточно хорошо характеризуется пороговымнапряжением при...

Номер патента: 834227

Опубликовано: 30.05.1981

Авторы: Жуковский, Коваль, Метельков, Новикова, Панова, Шавкунов

МПК: C22C 38/60

Метки: сталь

...Изготавливают также образцы из известной стали двух составов, при- . чем первый содержит, вес.Ъ: углерод 0,2, марганец 0,6; кремний 0,8; хром 0,1; молибден 0,05, ванадий 0,05; никель 0,05; алюминий 0,015 сера 0,01, фосфор 0,01, железо остальное, а второй - вес.Ъ: углерод 0,45;марганец 1,4; кремний 2,5; храм 1,0; молибден 0,5; ванадий 0,5; никель 0,5; алюминий 0,03; сера 0,05", фос,Фор 0,07; железо остальное. Испытания образцов проводят всреде 1 (соленасыщенний раствор нефтегазоносных районов Куйбышевскогои Оренбургского месторождений с проявлением сероводорода), имеющей ионный состав, г/л: НСО 0,329, 5041,393; СВ 158,11, И 9 1,459, Са 5,210;(раствор, имитирующий водные соленасыщенные растворы нефтегазоносныхместорождений...

Номер патента: 1301865

Опубликовано: 07.04.1987

Авторы: Атрошенко, Кириллов, Николаев, Паршин, Смирнов

МПК: C22C 38/28

Метки: инструментальная, сталь

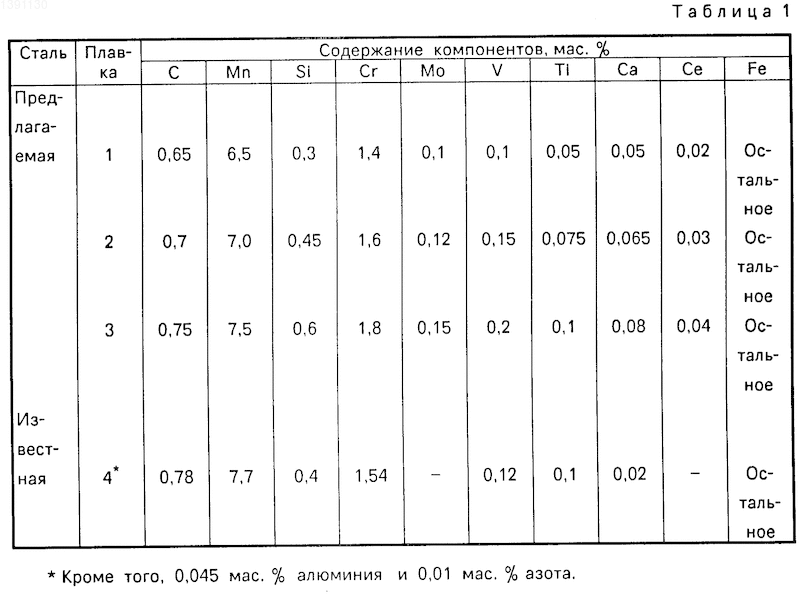

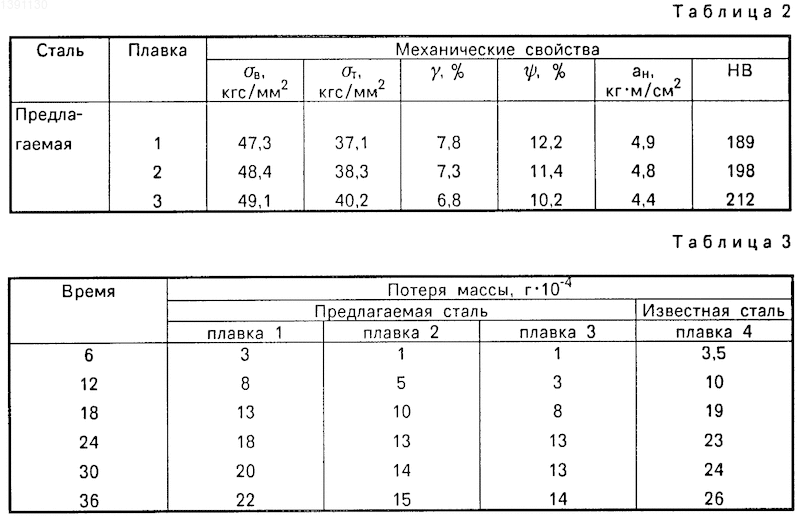

...сталей показали, что предлагаемая сталь имеет более высокие показатели по сравнению с известной и может быть применена при изготовлении штампового инструмента для холодной штамповки типа вырубных матриц деталей сложной конфигурации или для прецизионной вырубки высокопрочных материалов и материалов с высокотвердыми покрытиями, например электротехнических сталей. Повышение характеристик пластичности при температурах горячей механической обработки облегчает проведение ковки и прокатки слитков и полуфабрикатов, позволяет увеличить степень обжатия особенно в начальный период ковки слитков и, как следствие, повысить производительностьИзносостойкость инструмента оценивают при точении проходными резцами штанги75 1000 ммиз стали 35,имевшей...
