Стенд для испытания планетарных редукторов
Формула | Описание | Похожие патенты | МПК / Метки | Текст | Заявка | Код ссылки
Номер патента: 1387625
Авторы: Воробьевский, Зиземский, Небогин, Панин
Формула
СТЕНД ДЛЯ ИСПЫТАНИЯ ПЛАНЕТАРНЫХ РЕДУКТОРОВ, содержащий станину, приводной двигатель, технологический редуктор, ведущий вал которого связан с приводным двигателем, а два ведомых вала, расположенные параллельно между собой, предназначены для соединения с ведущими звеньями двух рядов испытуемых планетарных редукторов, шарнирные параллелограммы, шарниры кривошипов которых закреплены в станине соосно с ведомыми валами технологического редуктора, один из кривошипов соединен с выходным элементом первого ряда испытуемых редукторов, а другой через гидроцилиндр с выходным элементом испытуемого редуктора второго ряда, отличающийся тем, что, с целью повышения производительности стенда, один кривошип выполнен в виде двуплечего рычага с углом между плечами, равным половине угла поворота выходного звена испытуемого редуктора, соединяемого с одним из плеч, а другое плечо параллельно другому кривошипу.
Описание
Цель изобретения повышение производительности стенда за счет одновременного испытания редукторов, расположенных в двух рядах.

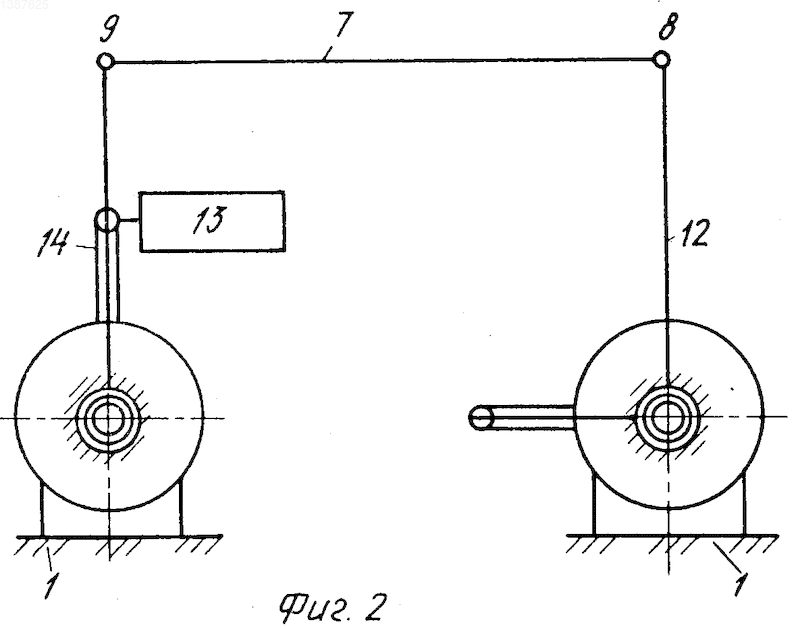

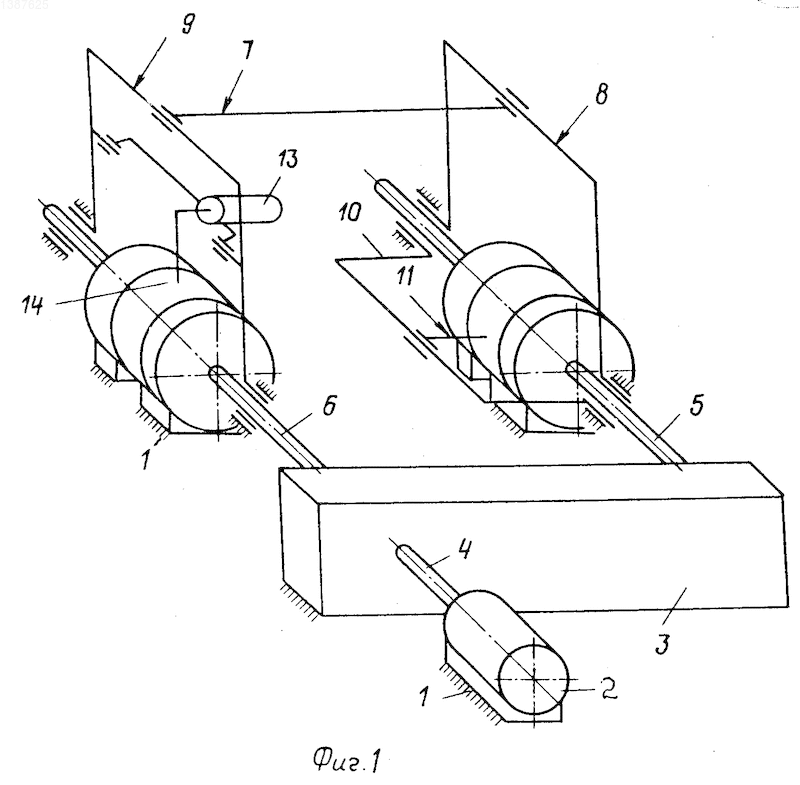

На фиг. 1 показан предлагаемый стенд; на фиг. 2 вид на стенд по осям поворота кривошипов для угла поворота выходных звеньев, равного 180о.
Стенд содержит станину 1, приводной двигатель 2, технологический редуктор 3, ведущий вал 4 которого связан с приводным двигателем 2, два ведомых вала 5, 6 параллельны между собой и соединены с ведущими звеньями испытуемых редукторов, расположенных двумя рядами (на фиг.1 показано минимальное количество испытуемых редукторов два).
Для каждой пары испытуемых редукторов на стенде установлен один шарнирный параллелограмм 7, включающий два кривошипа 8 и 9, оси которых размещены в станине 1 соосно ведомым валам 5 и 6 технологического редуктора 3. Один из кривошипов 8 выполнен в виде двуплечего рычага с углом между плечами, равным половине угла поворота ведомого звена испытуемого планетарного редуктора. Первое плечо 10 соединено с выходным элементом 11 испытуемого редуктора, а второе плечо 12 расположено параллельно кривошипу 9, который через гидроцилиндр 13 соединен с выходным элементом 14.
Стенд работает следующим образом.
При вращении приводного двигателя 2 вращаются в одну сторону входные валы 5 и 6 технологического редуктора 3, поворачивая в одну сторону выходные элементы 14 и 11. Загрузка испытуемых редукторов выполняется подачей давления в гидроцилиндр 13, при этом, например, выходной элемент 14 определенным усилием смещается в левую сторону (со стороны подвода мощности к испытуемому редуктору). Одновременно выходной элемент 11 другого редуктора с этим же усилием смещается в правую сторону. При достижении заданной величины загрузки выходной элемент 14 находится в плоскости кривошипа 9, что в сочетании с равенством плеч кривошипов 9 и 8, а также плеч выходных элементов 14 и 11 обеспечивает равенство величин моментов загрузки на последних.
Таким образом, испытуемые редукторы загружаются равными и противоположно направленными крутящими моментами.
Выходной элемент 14 и 11 поворачивается от первоначального положения до 90о вправо и назад. По окончании отработки в этих зонах выходной элемент 14 поворачивается от первоначального положения до 90о влево и назад, а выходной элемент 11 одновременно поворачивается от первоначального положения (в данном случае на 180о) до 90о влево и наоборот. При этом направления усилий в гидроцилиндре изменяются на противоположные.
Предлагаемый стенд обеспечивает одновременное испытание всех испытуемых редукторов при эксплуатационных нагрузках без использования "стендовых" редукторов или увеличения длительности испытаний.
Изобретение относится к испытательной технике, а именно к стендам для испытания планетарных редукторов с углом поворота выходного элемента не более чем на 180°. Целью изобретения является повышение производительности стенда за счет испытания редукторов в два ряда. Стенд содержит станину 1, приводной двигатель 2, технологический редуктор 3, ведущий вал 4 которого связан с приводным двигателем 2, а два ведомых вала 5 и 6 параллельны между собой и соединены с ведущими звеньями испытуемых редукторов. Для каждой пары испытуемых редукторов установлен шарнирный параллелограмм 7, включающий два кривошипа 8, 9, оси которых размещены в станине 1 соосно ведомым валам 5 и 6. Кривошип 8 выполнен в виде двуплечего рычага с углом между плечами, равным половине угла поворота выходного звена испытуемого редуктора. Одно плечо 10 соединено с выходным элементом 11, а другое плечо расположено параллельно кривошипу 9, который через гидроцилиндр 13 соединен с выходным элементом 14. 2 ил.
