Преобразовательное устройство
Формула | Описание | Похожие патенты | МПК / Метки | Текст | Заявка | Код ссылки
Номер патента: 1378720
Автор: Ковалев
Формула
ПРЕОБРАЗОВАТЕЛЬНОЕ УСТРОЙСТВО, содержащее таблеточные полупроводниковые приборы, установленные на групповые охладители контактными поверхностями полых индивидуальных охладителей, подвижно соединенных один с другим посредством диэлектрических втулок, отличающееся тем, что, с целью снижения габаритных размеров устройства и повышения удобства обслуживания, втулки смещены от оси, проходящей через центры полупроводниковых приборов, на расстояние l
d/2
l d/2 + l1,
где d - диаметр полупроводникового прибора;
l1 - расстояние между двумя соседними шинами.
Описание
Целью изобретения является снижение габаритных размеров, повышение удобства обслуживания, упрощение технологии изготовления устройства и улучшение охлаждения.

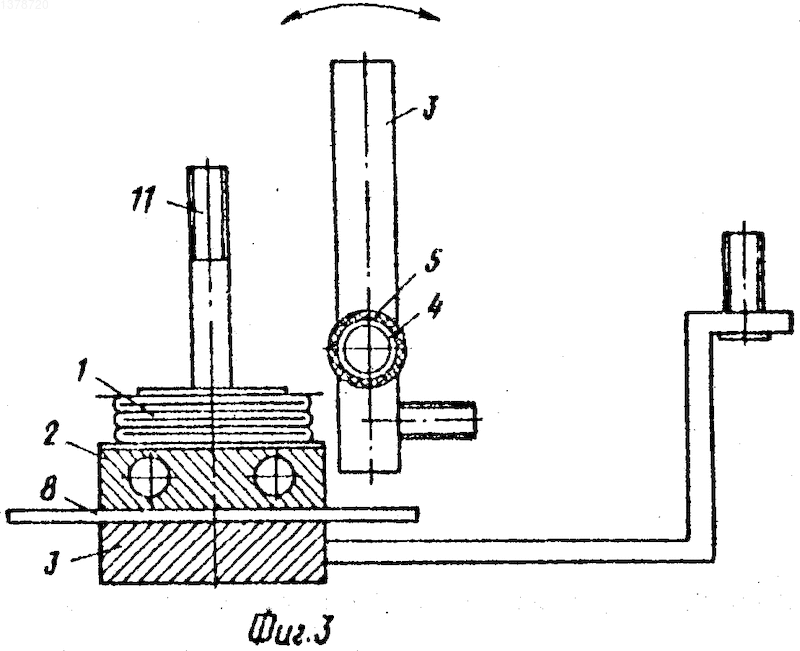

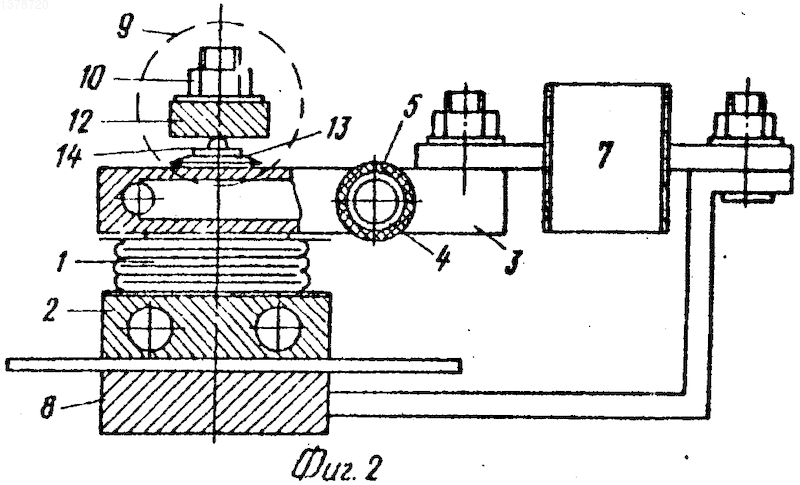

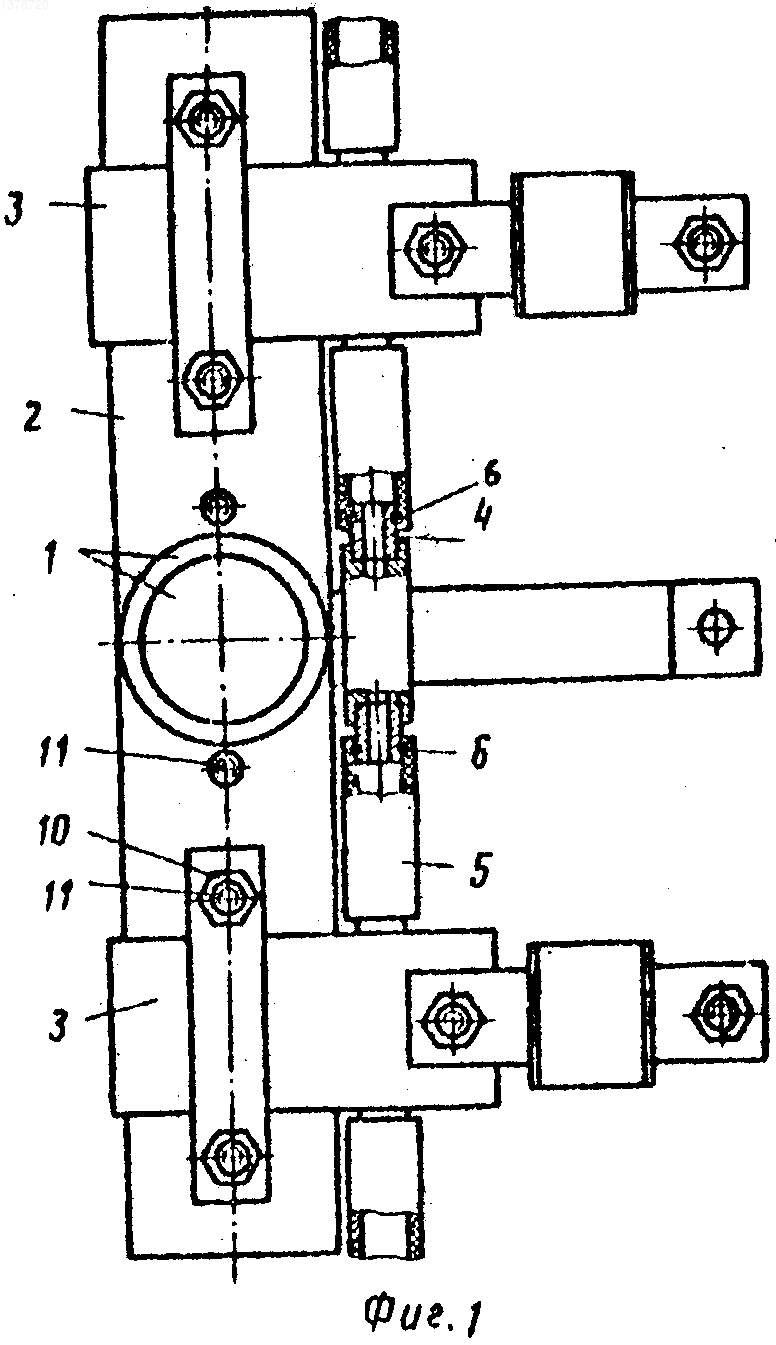

На фиг. 1 изображено предлагаемое устройство в сборе; на фиг. 2 - то же, вид сверху; на фиг. 3 - положение индивидуального охладителя, обеспечивающее возможность установки и снятия полупроводникового прибора.
Преобразовательное устройство содержит полупроводниковые приборы 1, установленные параллельно на групповом охладителе 2, представляющем собой водоохлаждаемую шину, одним из электродов в зависимости от полярности шины. Другие электроды приборов 1 охлаждаются индивидуальными охладителями 3 со штуцерами 4, соединенными между собой полыми диэлектрическими втулками 5, уплотненными резиновыми кольцами 6. На индивидуальных охладителях 3 закреплены одним выводом предохранители 7, соединенные другим выводом с обратной шиной 8. Прижатие приборов прижимом 9 осуществляется при помощи гаек 10, накручиваемых на шпильку 11 траверсой 12 через изолятор 13 с опорой 14 и индивидуальный охладитель 3. Чтобы обеспечить возможность замены полупроводниковых приборов, штуцеры 4 индивидуальных охладителей и полые диэлектрические втулки 5 смещены от центра прибора 1 на расстояние, большее радиуса полупроводникового прибора 1, а втулки 5 выполнены с возможностью поворота вокруг своей оси.
Устройство работает следующим образом.
При соответствующем подключении шин - группового охладителя и обратной шины 8 - ток протекает через групповой охладитель 2, полупроводниковые приборы 1, индивидуальный охладитель 3, предохранитель 7, обратную шину 8. Установка и снятие приборов 1 (тиристоров) производится следующим образом. После освобождения полупроводникового прибора 1 от действия усилия прижима 9, снятия крепящих элементов и предохранителя 7 отворачивается индивидуальный охладитель 3, скользя своими штуцерами 4 по резиновым кольцам 6 в полых диэлектрических втулках 5, и снимается полупроводниковый прибор 1. При установке прибора 1 все повторяется в обратной последовательности.
Изобретение имеет более высокие технико-экономические показатели по сравнению с прототипом. Упрощаются сборка, разборка и установка приборов, снижаются габариты преобразовательного устройства, упрощается технология изготовления охладителей и обслуживания устройства. (56) Патент Швеции N 340321, кл. 21 g 11/02, 1971.
Авторское свидетельство СССР N 663002, кл. Н 01 L 23/46, 1977.
Авторское свидетельство СССР N 920900, кл. Н 01 L 25/02, 1980.
Изобретение относится к преобразовательной технике, а именно к конструкции с жидкостным охлаждением полупроводниковых приборов, и может быть использовано для преобразования переменного тока в постоянный и наоборот. Целью изобретения является снижение габаритных размеров устройства и повышение удобства обслуживания. Преобразовательное устройство содержит полупроводниковые приборы в форме таблеток, установленные между параллельными контактными поверхностями полых стянутых давящими органами охладителей, один из которых выполнен, например, групповым, а другие - индивидуальными на каждый полупроводниковый прибор и соединены один с другим посредством полых диэлектрических втулок герметично и неподвижно. Полые диэлектрические втулки смещены от оси, соединяющей центры полупроводниковых приборов, на расстояние, большее радиуса полупроводникового прибора. 3 ил.
Рисунки
Заявка
3720928/25, 04.04.1984
Всесоюзный научно-исследовательский, проектно конструкторский и технологический институт силовых полупроводниковых устройств
Ковалев Г. В
МПК / Метки
МПК: H01L 23/34
Метки: преобразовательное
Опубликовано: 30.05.1994
