Клеевая композиция
Формула | Описание | Похожие патенты | МПК / Метки | Текст | Заявка | Код ссылки
Формула
1. КЛЕЕВАЯ КОМПОЗИЦИЯ, включающая эпоксидную смолу, отвердитель, пластификатор и порошкообразный металлический наполнитель, отличающаяся тем, что, с целью повышения эластичности и водостойкости клеевого соединения антифрикционного материала и металла, она в качестве эпоксидной смолы содержит эпоксидиановую смолу, в качестве пластификатора смесь карбоксилатного бутадиенакрилонитрильного каучука с эфиром фталевой кислоты и дополнительно N,N
дифенилгуанидин и ортоборную кислоту при следующем соотношении компонентов, мас.ч.
Эпоксидиановая смола 100
Отвердитель 4 60
Карбоксилатный бутадиенакрилонитрильный каучук 10 40
Эфир фталевой кислоты 7 20
Порошкообразный металлический наполнитель 1,5 2,5
N,N дифенилгуанидин 3 15
Ортоборная кислота 1,5 7,0
2. Композиция по п. 1, отличающаяся тем, что, с целью повышения химической стойкости, она дополнительно содержит 3 5 мас.ч. полиизобутилена и 15 17 мас.ч. керосина.
Описание
Цель изобретения повышение эластичности и водостойкости, а также химической стойкости клеевого соединения антифрикционного материала и металла.
Клей получают следующим образом. В клеемешалку загружают требуемое количество эпоксидной смолы, пластификатора, наполнителя и ортоборной кислоты, перемешивают в течение 1 ч при 20
5оС до получения однородной гомогенной смеси. Перед использованием в клей добавляют смесь отвердителя и N,N'-дифенилгуанидина, предварительно перемешанного в течение 2 ч при 20 5оС.Для получения химически стойкого клея раствор полиизобутилена в керосине добавляют в смесь эпоксидной смолы, пластификатора, наполнителя и ортоборной кислоты. Далее клей готовят предлагаемым способом.

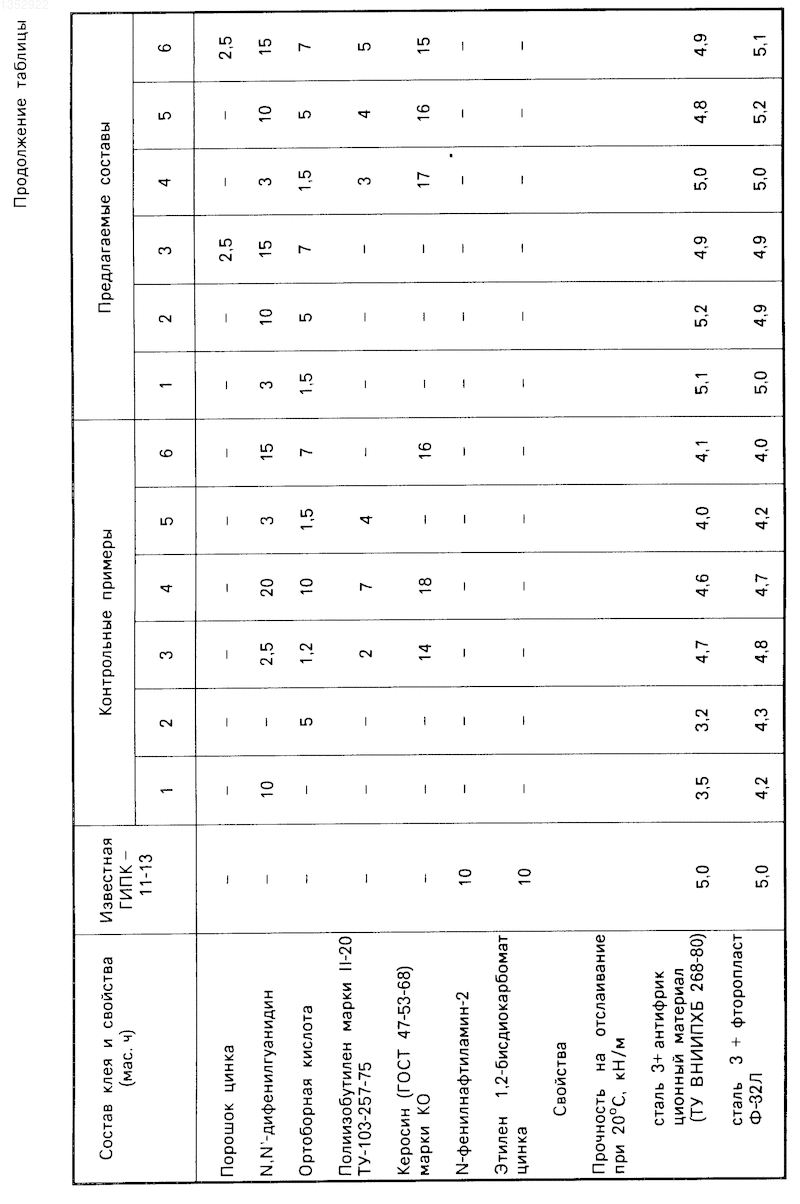

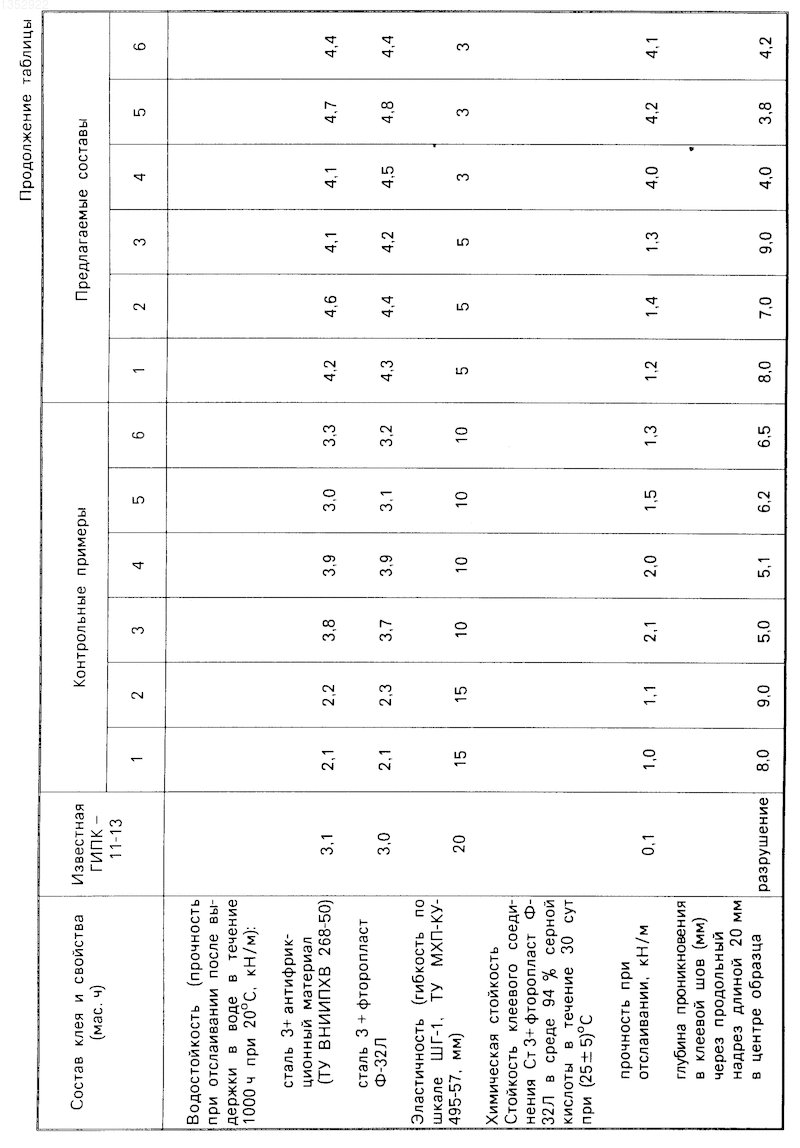

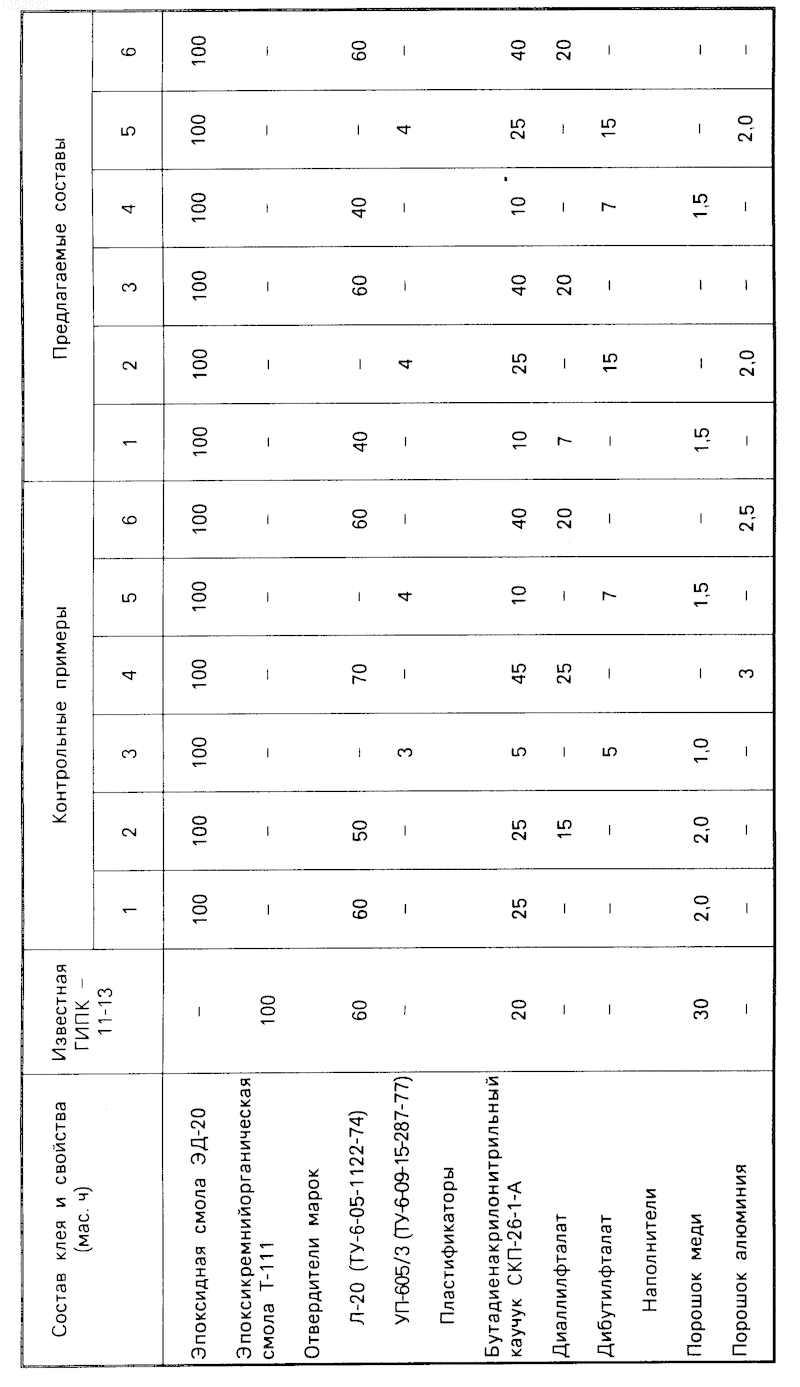

Примеры композиций и свойства по ним приведены в таблице.
Изобретение относится к области клеев на основе эпоксидных смол и может быть использовано в качестве связующего для антифрикционных волокнистых покрытий подшипников скольжения, для склеивания фторопластов и т.д. применяемых в авиационной, транспортной и других отраслях промышленности. Изобретение позволяет повысить эластичность и водостойкость клеевого соединения антифрикционного материала и металла за счет использования в композиции, состоящей из эпоксидной смолы, отвердителя (4 60 мас.ч.), пластификатора и порошкообразного металлического наполнителя (1,5 25 мас.ч.) в качестве эпоксидной смолы эпоксидианового олигомера (100 мас.ч.), в качестве пластификатора смеси карбоксилатного бутадиенакрилонитрильного каучука (10 40 мас.ч.) и эфира фталевой кислоты (7 20 мас.ч.) и дополнительно N, N
- дифенилгуанидина (3 15 мас.ч.) и ортоборной кислоты (1,7 7,0 мас.ч.), а также повысить химическую стойкость клеевого соединения за счет использования в указанной композиции дополнительно полиизобутилена (3 5 мас.ч.) и керосина (15 17 мас.ч. ). 1 з. п. ф-лы, 1 табл. Рисунки
Заявка
3976508/05, 14.11.1985
Научно-производственное объединение "Полимерклей"
Караджян К. Н, Кроян С. А, Косян О. А, Барчан Г. П, Пономаренко А. Г, Исраелян Ж. С, Симонян М. М, Дружинин В. Ф
МПК / Метки
МПК: C09J 163/02
Метки: клеевая, композиция
Опубликовано: 10.11.1995
Код ссылки
<a href="https://patents.su/0-1352922-kleevaya-kompoziciya.html" target="_blank" rel="follow" title="База патентов СССР">Клеевая композиция</a>
Производные пиразол-1-пропионовой кислоты в качестве отвердителей эпоксидных смол
Номер патента: 688499
Опубликовано: 30.09.1979
Авторы: Дарбинян, Мацоян, Митарджян, Оганесян, Саакян
МПК: C07D 231/12
Метки: качестве, кислоты, отвердителей, пиразол-1-пропионовой, производные, смол, эпоксидных
...Диэлектрическая про. ппцасмость 3,90 , 5,8 10 ц 31,0 3,96 5,2 Оц у ч 3,92 53 10" 31,0 3,92, 4,8 104 30,7 3,90 52 1 О 29.3 3,95 о3.90 4,7 10Зв 0 150 150 150 150 150 50 802), 120(3),150115) 9 13 13 Ф 5 г 7 7 7 6о 20 М 1 ППК 1:ППК МТГФА 2. Черняк К. И. Эпоксидные компаундыФормула изобретенияи их применение, Л., Судостроение, 1967,Производные пиразол-пропионовой кис.лоты формулы 40 с. 366. О Изд.547 Тирагк 521 Подписное Зггкаа 863/1116 1 П 10 Гоиск Тип. Харьк. фил. пред. Патент лоти (МППК) с т. кип. 155"С/4 лслс, которая нри стоянии кристаллизуется; т. пл 96 - 97 С (из бснзола).Найдено, %: Х 18,11.С Н, 1:О,.Вычислено, %: Х 18,18Ик-спектр, см , 1712 (С=О), 1470 (С=-М цикла).П р н м с р 2. 3 5-Дим тилпиразол- гропионовая кислота.В...
Кремнийорганический фурануретановый олигомер в качестве модификатора эпоксидных смол
Номер патента: 1754730
Опубликовано: 15.08.1992
Авторы: Верхунов, Ерхова, Копылов, Николаев, Федотов, Шелудяков
МПК: C08G 18/61
Метки: качестве, кремнийорганический, модификатора, олигомер, смол, фурануретановый, эпоксидных
...ацетоне диоксане, не растворяются в воде. Молекулярная масса, определен ная криоскопически в бензоле, близка ктеоретически рассчитанной, при условии полного превращения реагентов. Реакции протекают с большим выходом, образование побочных продуктов не наблюдается, 50 В качестве отвердителей фурануретановых олигомеров можно использовать ангидриды кислот (фталевой, мэлейновой) или перекисные и зпоксидные соединения.Увеличение адгезионной прочности и 55 деформационной теплостойкоси отвержденных зпоксидных композиций можно обеспечить как количеством олигомера в смеси, так и изменением его молекулярной массы.01 1754730 6П 1.р и м е р" 1. Получение макродиизоци- затор. Получают 26,5 г олигомера в видепрозрачной жидкостй коричневого цвета.В...
2-хлор-1-метакрилоилциклогексан в качестве модификатора эпоксидных смол
Номер патента: 690003
Опубликовано: 05.10.1979
Авторы: Гусейнов, Нагиева, Пишнамаззаде, Халилов
МПК: C07C 49/43
Метки: 2-хлор-1-метакрилоилциклогексан, качестве, модификатора, смол, эпоксидных
...оС,П р и м е р. В колбу, снабженнуюмеханической мешалкой, термометроми обратным холодильником, помецают200 мл дихлорэтана, при минус 10-15 Свсыпают 53 г (0,4 моль) АЯС 2 и вводят через воронку 52 мл (0,5 моль)1 лорангидрида метакриловой кислоты,а затем по каплям 50 мп (0,5 моль)циклогексена.По окончании реакции продуктобрабатывают ледяной водой. Органический слой отделяют, водный слойнесколько раэ экстрагируют эфиром,объединяют с органическим слоем исушат ИаЯОв. Носле отгонки легкойФракции продукт подвергают вакуумной разгонке, Выделяют 65 г (65)целевого продукта, т.кап. 76-80 С/4,5 ммр пв 1 р 4968 у с 1 1,0585Найдено,Ъ: С. 64,82.у Н 8,12;С.Р 18 ю 55 ю Мйр 51 с 32. С, Н СГО.Вйчислено,Ъ: С 64,34; Н 8,04;сю 19,03; мв, 51,51.ИК-спектр,...
Орто-замещенные аминобензиланилины в качестве отвердителей эпоксидных смол
Номер патента: 696008
Опубликовано: 05.11.1979
Авторы: Артемов, Вольных, Козова, Лапицкий, Попов, Ушакова
МПК: C07C 87/52
Метки: аминобензиланилины, качестве, орто-замещенные, отвердителей, смол, эпоксидных
...6,0).Элементный анализ для С 1, Н,И С 1 .Вычислено, Ъ: С 58,44; Н 4,54;И 10,49; СЕ 26,54. 40Найдено,Ъ: С 59,681 Н 4,40;И 10,29; С 7 26,70,По данным тонкослойной хроматографии Я "0,39 (примеси о-хлоранилина, В=0,62, и 3,3-дихлор,4-диаминодифенилметана, Н=0,22, не обнаружены).;П р и м е р 2. Получение И-(3-метоксиаминобензил)-анизидина.В трехгорлую колбу емкостью 1 л,снабженную мешалкой, термометром иобратным холодильником, загружают727 мл о-аниэидина (6,4 моля), 26 млконцентрированной соляной кислоты(0,32 моля) и 104 мл 36-ного формалина (1,28 моля).Выдержка при перемешивании составляет 3 ч при комнатной температуре и. 3 ч при 40 С, самоохлаждениедо комнатной температуры 1 ч. Массу нейтрализуют, промывают водой иотгоняют избыточный...
@, @ -бис-диалкилалюминаты полиоксиалкиленгликолей в качестве отвердителей эпоксидных смол
Номер патента: 1502580
Опубликовано: 23.08.1989
Авторы: Вейкша, Мошинский, Приз, Сонина
МПК: C08G 59/40, C08G 65/34
Метки: бис-диалкилалюминаты, качестве, отвердителей, полиоксиалкиленгликолей, смол, эпоксидных
...где Р. - -сн 1 С 11 ); к - Есн -сн-оЭ .э52П р и м е р 5. В условиях примера 1 из 49,Ъ г (0,2 11) бутилата алюминия и 54,0 г (0,1 И) полиоксипропиленгликоля (лапрола 502) получают 86,5 г (97,87 от теоретического) вязкого светлоокрашенного продукта опи 55 санной формулы, где Р. - СН 9 Р Есн,- -оЭ, . П р и м е р 6. В условиях примера 1 из 49,2 г (0,2 И) бутилата алюминия и 98,8 г (О, И) полиоксипропиленгликоля (лапрола 002) получают 131,6 г (98,87. от теоретического) светло-серого реэиноподобного продукта описанной Формулы, где Р - -С 11, к - (сн;ск-оЭ.1П р и м е р 7. В условиях примера 1 иэ 32,4 г (0,2 И) этилата алюминия и 225,0 г (0,1 М) полиоксибутиленгликоля получают 243,5 г (98,17 от теоретического) вязкого продукта описанной...
Предыдущий патент: Устройство для крепления аэрозольного баллона системы подачи пусковой жидкости в двигатель внутреннего сгорания
Следующий патент: Двигатель внутреннего сгорания
Случайный патент: Способ шлифования поверхностей тел вращения
