Клеевая композиция
Формула | Описание | Похожие патенты | МПК / Метки | Текст | Заявка | Код ссылки
Формула
КЛЕЕВАЯ КОМПОЗИЦИЯ, содержащая 47 50%-ную водную эмульсию сополимера винилацетата, бутилакрилата и акриловой кислоты, полиэтиленоксид с мол.м. (0,5 2,0) 106, сложноэфирный фосфатный пластификатор, наполнитель и воду, отличающаяся тем, что, с целью повышения стабильности композиции, адгезии и термостойкости клеевого соединения, она содержит в качестве наполнителя сульфат бария и дополнительно трилон Б, 50%-ную поливинилацетатную дисперсию и 25%-ный водный раствор аммиака при следующем соотношении компонентов, мас.
47 50%-ная водная эмульсия сополимера винилацетата, бутилакрилата и акриловой кислоты 71,5 88,0
50%-ная поливинилацетатная дисперсия 5,0 13,0
Полиэтиленоксид с мол.м. (0,5 2,0) 106 1,5 3,0
25%-ный водный раствор аммиака 1,0 2,0
Сложноэфирный фосфатный пластификатор 0,4 1,2
Сульфат бария 2,5 5,0
Трилон Б 0,1 0,3
Вода Остальное
Описание
Цель изобретения повышение стабильности композиции, адгезии и термостойкости клеевого соединения. Клей готовят следующим образом. В смеситель с Z-образными лопастями загружают полиэтиленоксид, трилон Б (динатриевая соль этилендиамина N, N, N',N'-тетрауксусной кислоты) и 25%-ный раствор аммиака. Производят перемешивание до полного растворения полиэтиленоксида. Постепенно в смеситель добавляют акриловую кислоту, поливинилацетатную эмульсию и трибутилфосфат. Клей готовят в течение 1 ч.
Клей представляет собой однородный раствор от белого до светло-кремового цвета с вязкостью по ВЗ-4 60-90 с. Жизнеспособность клея составляет не менее 3 мес.
Клей наносят на битумные виброшумопоглощающие прокладки вручную сплошным покрытием из расчета 140-150 г/м2, сушат на воздухе в течение 10 мин и в термошкафу при 70-80оС в течение 15-20 мин. Высушенный клеевой слой после охлаждения до температуры окружающей среды покрывают антиадгезионной бумагой.

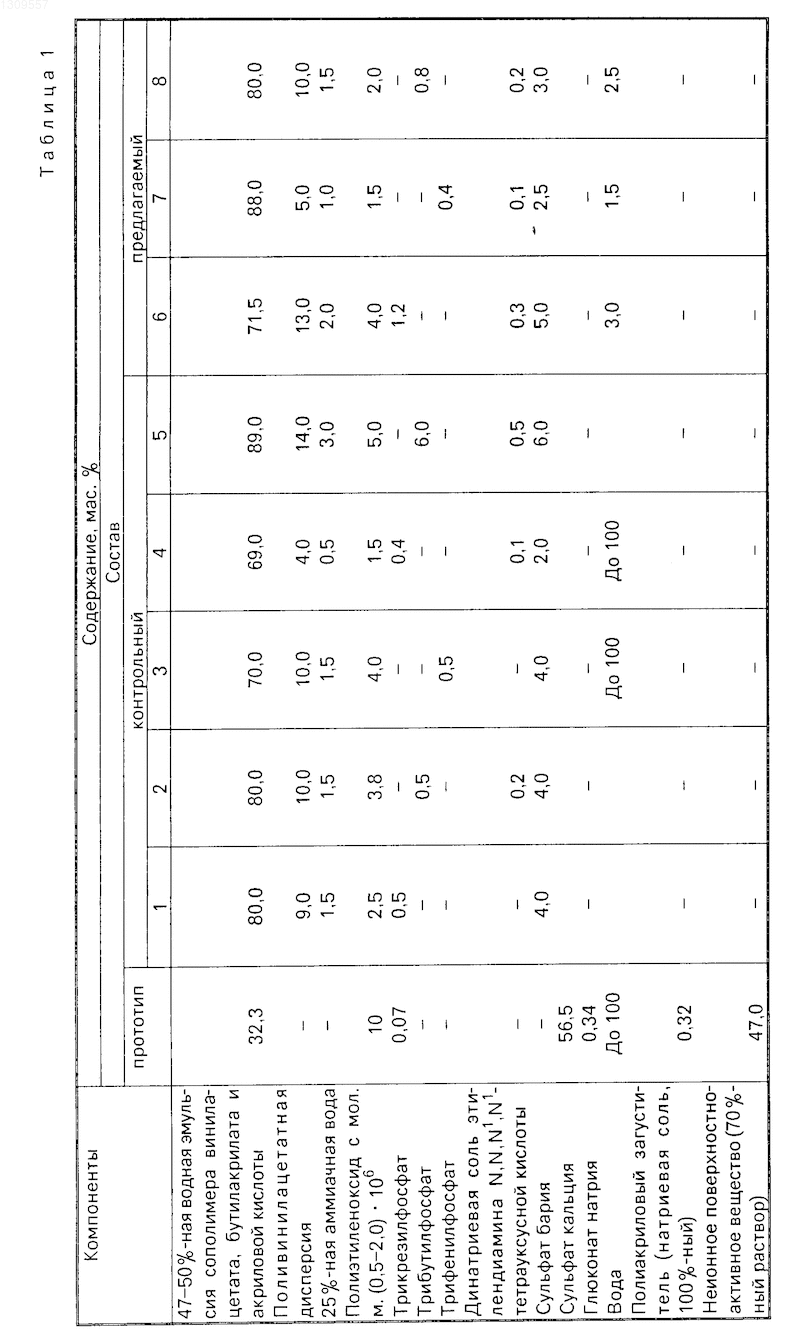

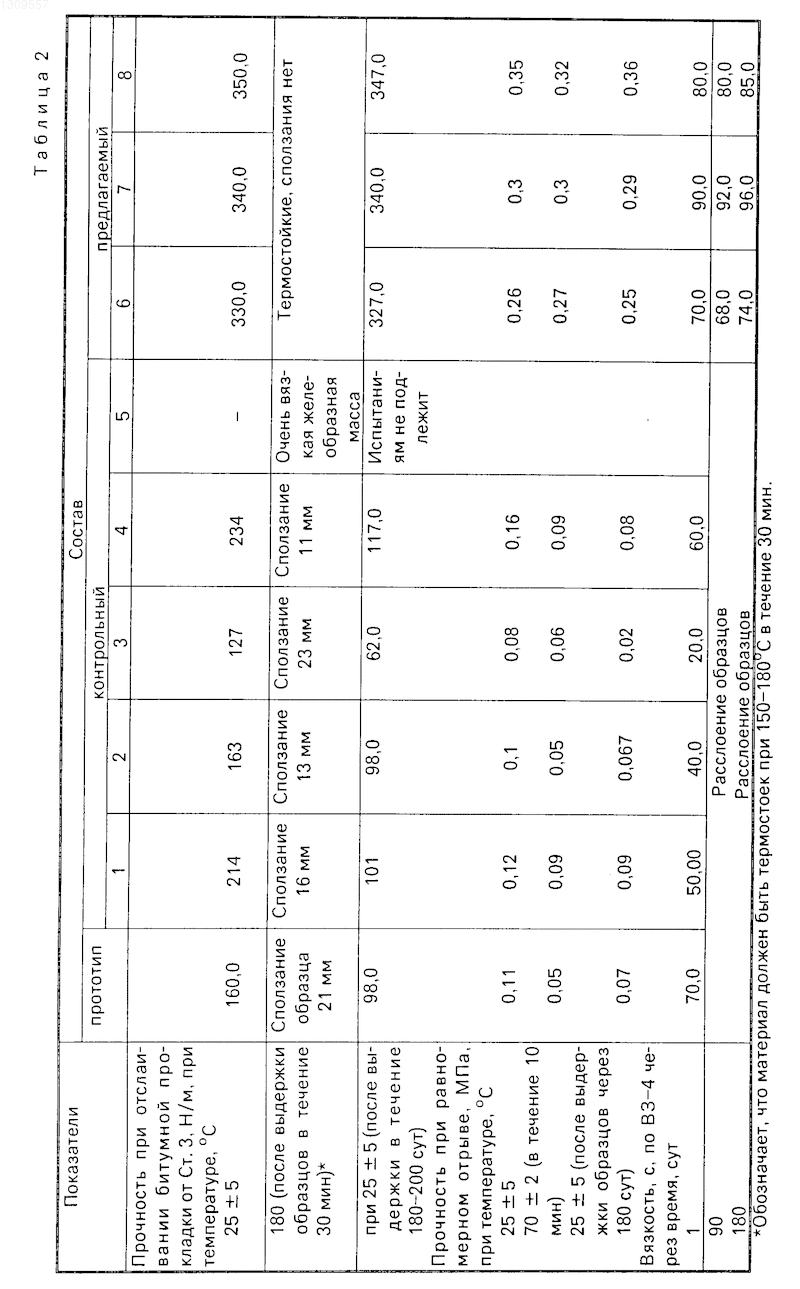

В табл. 1 и 2 приводятся примеры составов и свойств клея в сравнении с прототипом.
В композиции используется 47-50%-ная водная эмульсия сополимера винилацетата, бутилакрилата и акриловой кислоты АК-215-23 с соотношением мономерных звеньев 84:15:1, поливинилацетатная дисперсия ДБ 43/7С (ГОСТ 19882-80). Пластификатор в композиции играет роль и антивспенивателя.
Изобретение касается получения клеев, предназначенных для виброшумопоглощающих битумных пластин с липким слоем, используемых для защиты металлических и загрунтованных поверхностей от коррозии и вибраций в автомобильной, тракторной и судостроительной промышленности. Изобретение позволяет повысить стабильность клея (перваначальная вязкость сохраняется в течение 180 сут), термостойкость до 180°С, адгезионные свойства: прочность при отслаивании битумной прокладки от стали составляет при 25


Рисунки
Заявка
3853616/05, 13.02.1985
Шарай М. Т, Овакимян Л. А, Чахоян П. А, Мовсисян Г. В, Кирсанова В. М, Балаян А. А
МПК / Метки
МПК: C09J 131/04
Метки: клеевая, композиция
Опубликовано: 20.12.1995
Код ссылки
<a href="https://patents.su/0-1309557-kleevaya-kompoziciya.html" target="_blank" rel="follow" title="База патентов СССР">Клеевая композиция</a>
Предыдущий патент: Устройство для изготовления дублированного материала
Следующий патент: Устройство для измерения интенсивности излучения с автоматическим вычитанием фона
Случайный патент: Слоистый материал
