Устройство для режуще-деформирующей обработки валов

Номер патента: 1269389

Авторы: Азаревич, Акимов, Кирсанова-Белова

Формула

УСТРОЙСТВО ДЛЯ РЕЖУЩЕ-ДЕФОРМИРУЮЩЕЙ ОБРАБОТКИ ВАЛОВ по авт. св. N 1010773, отличающееся тем, что, с целью повышения качества обработки за счет увеличения устойчивости плавающего резцедержателя, он снабжен двумя дополнительными резцами, расположенными между деформирующими элементами и основными резцами в одной диаметральной плоскости с последними, при этом вершины основных и дополнительных резцов смещены друг относительно друга в осевом направлении на величину 0,8-1,3 настроечного размера дополнительных резцов, причем в радиальном направлении вершины основных резцов равноудалены от вершин соответствующих дополнительных резцов на расстояние, равное 0,05-0,015 величины профильного радиуса дополнительных резцов, а деформирующие элементы смещены в осевом направлении от дополнительных резцов на величину, некратную осевому расстоянию между основными и дополнительными резцами.

Описание

Изобретение относится к машиностроению, а именно к комбинированным методам обработки, является усовершенст- вованием изобретения по авт. св. N 1010773 и может быть использовано для обработки наружных цилиндрических поверхностей.
Цель изобретения повышение качества обработки за счет увеличения устойчивости плавающего резцедержателя.

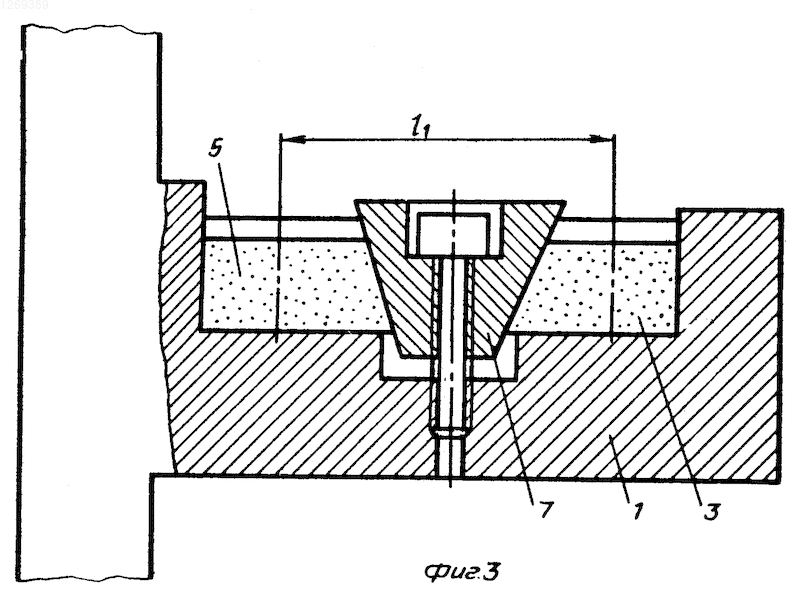

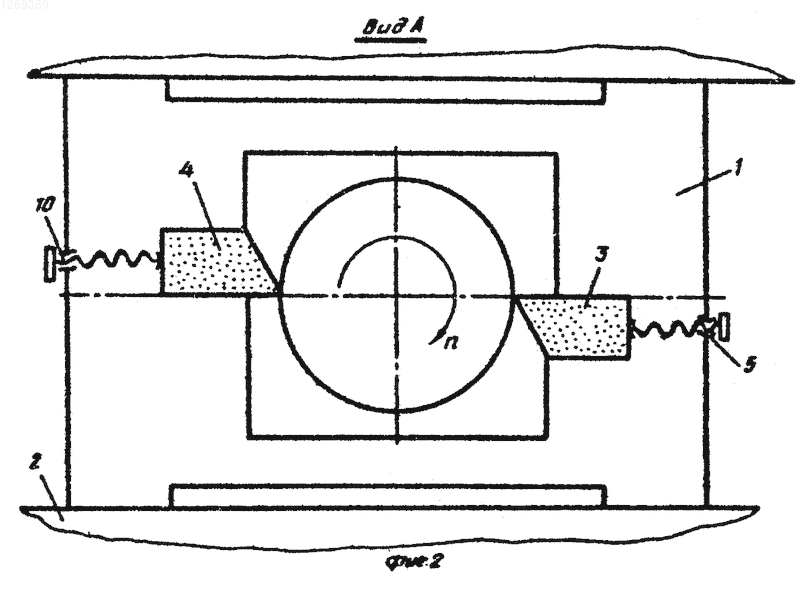

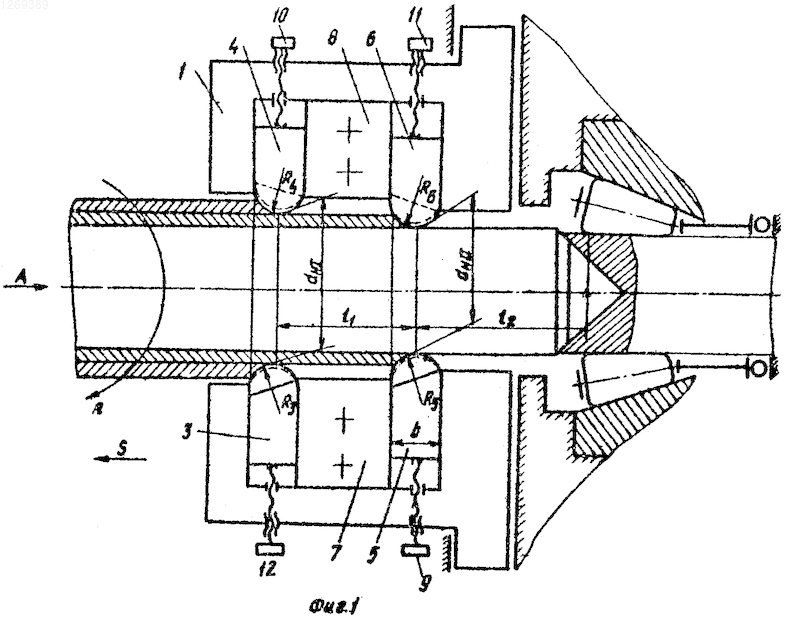

На фиг. 1 приведена схема плавающего резцедержателя с четырьмя резцами; на фиг. 2 вид А на фиг. 1; на фиг. 3 вариант крепления черновых и чистовых резцов.
Плавающий четырехрезцовый резцедержатель 1 устанавливают в пазу корпуса 2 устройства с возможностью диаметрального перемещения. В корпусе резцедержателя 1 в одной и той же диаметральной плоскости последовательно оппозитно устанавливают основные резцы 3 и 4 с радиусами заточки R₃ и R₄, а на расстоянии l₁ в направлении рабочей подачи S располагают оппозитно размещенные дополнительные резцы 5 и 6 с радиусами заточки R₅ и R₆. Основные и дополнительные резцы закрепляются в резцедержателе 1 с помощью клиновых прижимов 7 и 8 и в радиальном направлении регулируются с помощью винтов 9-12. Дополнительные резцы 5, 6 устанавливаются на настроечный размер.
Вершины основных резцов равномерно удалены в радиальном направлении от вершин дополнительных резцов и устанавливаются на размер d_НI d_НII+ 2(0,005-0,015)R, где R профильный радиус дополнительных резцов. В осевом направлении основные резцы смещены относительно дополнительных резцов на величину 0,8-1,3 настроечного размера d_HII дополнительных резцов, а деформирующие элементы относительно последних на величину, некратную осевому расстоянию между основными и дополнительными резцами.
Устройство работает следующим образом. Заготовка зажимается в центрах. Крутящий момент передается за счет сил трения в опорах при создании усилия зажима на направляющей втулке с помощью гидроцилиндра. Затем включают вращение шпинделя и сообщают устройству движение подачи S. Первоначально вступают в работу основные резцы и снимают черновой припуск. Далее вступают в работу дополнительные резцы, снимая чистовой припуск. Затем происходит выглаживание поверхности деформирующими элементами. Работа заканчивается в момент схода деформирующих элементов с обработанной детали.
Применение предлагаемого устройства позволяет обеспечивать высокое качество обработанной поверхности.

Рисунки

Заявка

3865561/27, 14.03.1985

Азаревич Г. М, Акимов Б. И, Кирсанова-Белова Е. В

МПК / Метки

МПК: B24B 39/04

Метки: валов, режуще-деформирующей

Опубликовано: 20.12.1995

Код ссылки

<a href="https://patents.su/0-1269389-ustrojjstvo-dlya-rezhushhe-deformiruyushhejj-obrabotki-valov.html" target="_blank" rel="follow" title="База патентов СССР">Устройство для режуще-деформирующей обработки валов</a>
