Механизм управления системами летательного аппарата
Формула | Описание | Похожие патенты | МПК / Метки | Текст | Заявка | Код ссылки
Номер патента: 1197319
Авторы: Гатовский, Костанбаев, Кудинов, Чалов
Формула
Механизм управления системами летательного аппарата, содержащий концевой выключатель, взаимодействующий с установленным против него коромыслом, и профилированную направляющую, кинематически связанную с подвижным элементом опоры шасси, отличающийся тем, что, с целью улучшения эксплуатационной технологичности при наземной обслуживании, коромысло снабжено поворотным эксцентриковым опорным элементом, сопряженным с профилированной направляющей, причем поворотный эксцентриковый опорный элемент выполнен с упорами, взаимодействующими с коромыслом, и снабжен фиксатором относительно коромысла, при этом величина разности радиусов образующей опорной поверхности эксцентрикового опорного элемента в начале и конце профилированного участка больше глубины профиля профилированной направляющей.
Описание
Целью изобретения является улучшение эксплуатационной технологичности при наземном обслуживании.

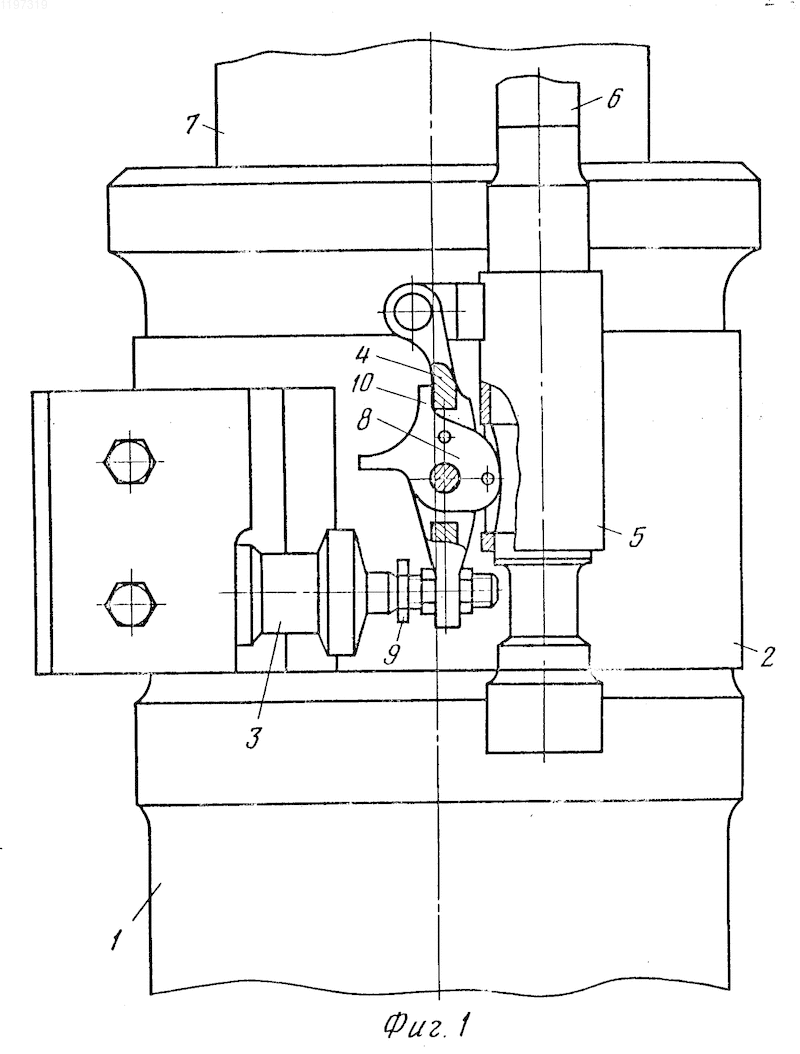

На фиг. 1 изображен предлагаемый механизм в исходном состоянии при выпущенном штоке;

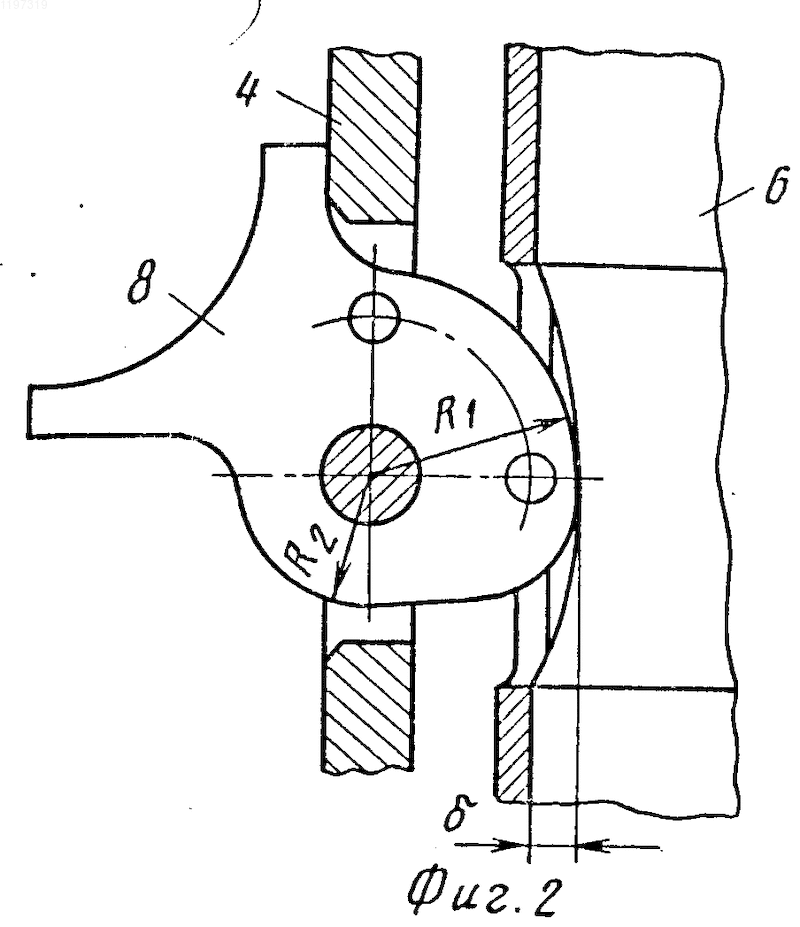

на фиг. 2 геометрия эксцентрикового опорного элемента и профилированной направляющей;

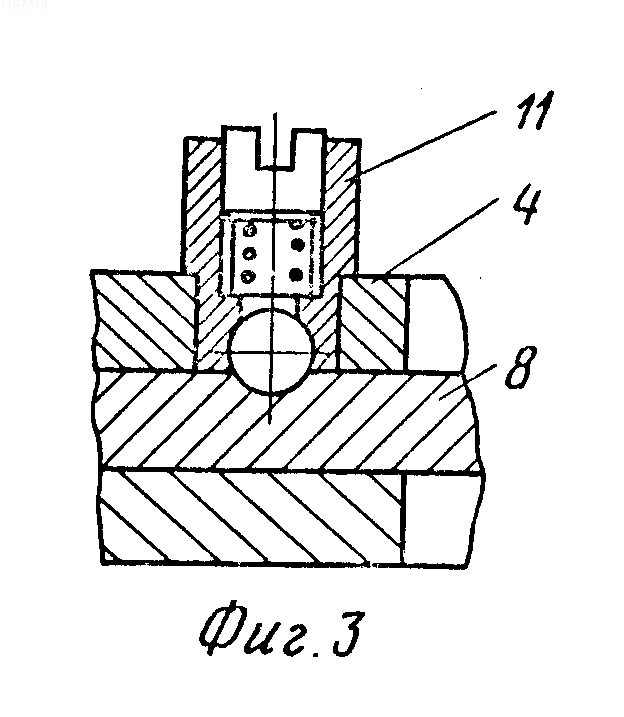

на фиг. 3 сечение по фиксатору шарикового типа;

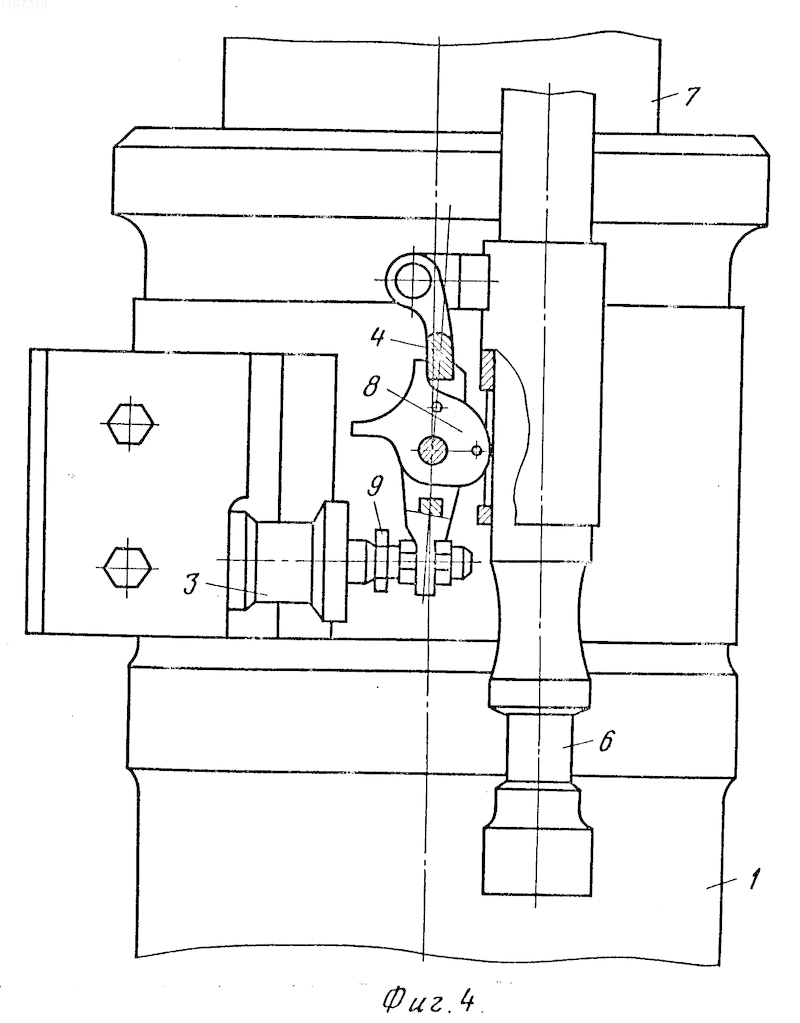

на фиг. 4 механизм при обжатом штоке и нажатом концевом выключателе;

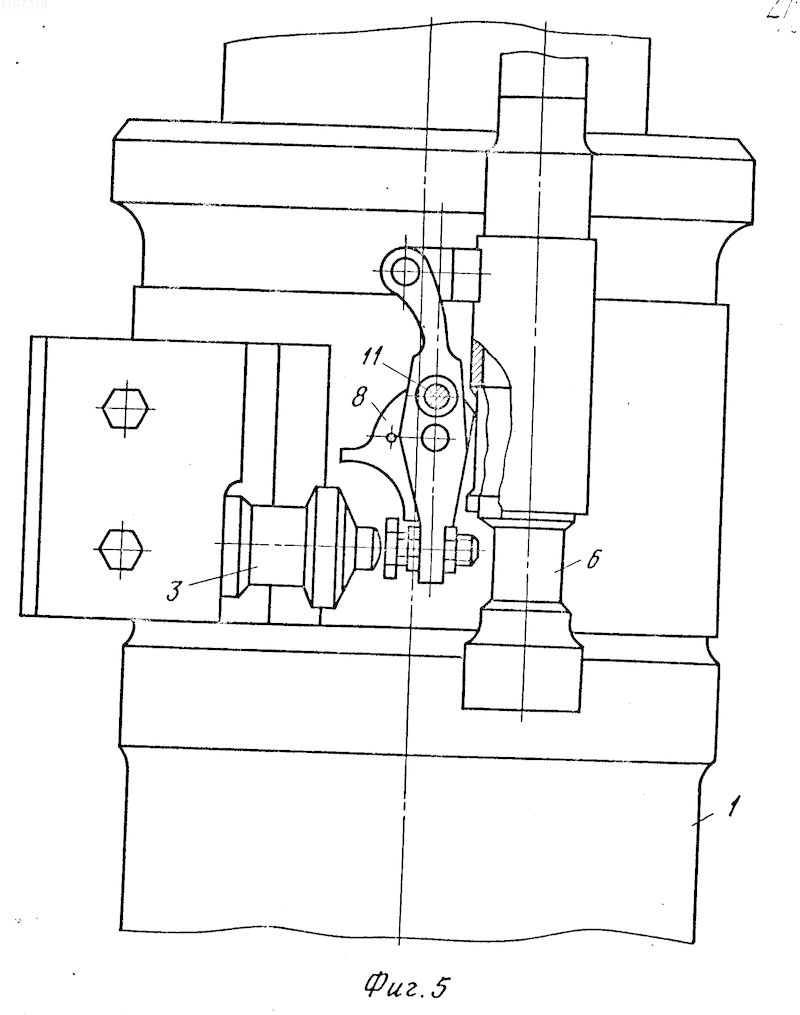

на фиг. 5 то же, в отключенном положении в исходном состоянии.
Механизм управления системами ЛА установлен на корпусе амортизатора 1 опоры шасси посредством хомута 2, на котором установлены концевой выключатель 3, коромысло 4 и втулка 5 профилированной направляющей 6. Профилированная направляющая 6 пропущена через втулку 5 и другим концом закреплена на подвижном элементе опоры шасси штоке 7. На коромысле 4 установлен поворотный эксцентриковый опорный элемент 8 так, что он сопряжен с профилированной направляющей 6 при сопряженном с концевым выключателем 3 регулируемом упоре 9 на коромысле 4. Поворотный эксцентриковый опорный элемент 8 имеет выступы-упоры 10 для перевода из рабочего положения в отключенное положение и обратно.
Величина разности радиусов образующей опорной поверхности (R1 - R2) эксцентрикового опорного элемента выполнена больше глубины профиля
профилированной направляющей 6.На коромысле 4 установлен фиксатор 11, например, шарикового типа, а на поворотном эксцентриковом опорном элементе выполнены выемки под шарик в рабочем и отключенном положениях.
Механизм работает следующим образом.
При обжатии опоры шасси шток 7 перемещается относительно корпуса амортизатора 1 и перемещает профилированную направляющую 6. При этом коромысло 4 через поворотный эксцентриковый опорный элемент 8 выдавливается профилированной направляющей 6 и нажимает концевой выключатель 3, который управляет системами ЛА.
Для отключения механизма необходимо перевести поворотный эксцентриковый элемент 8 против часовой стрелки с помощью упора 10 в нижнее положение до установки на фиксатор 11.
Устойчивость положения эксцентрикового опорного элемента 8 обеспечивается фиксатором 11 шарикового типа, выступом упором 10 и силой трения между профилированной направляющей 6 и эксцентриковым опорным элементом 8.
Отключение механизма требуется для проведения наземных проверок, при уменьшении клиренса ЛА, при транспортировке и обесточивании бортовых систем ЛА, например аварийной системы спасения экипажа.
Для включения механизма необходимо перевести поворотный эксцентриковый элемент 8 по часовой стрелке в исходное положение.
Механизм управления системами летательного аппарата, содержащий концевой выключатель, взаимодействующий с установленным против него коромыслом, и профилированную направляющую, кинематически связанную с подвижным элементом опоры шасси, отличающийся тем, что, с целью улучшения эксплуатационной технологичности при наземной обслуживании, коромысло снабжено поворотным эксцентриковым опорным элементом, сопряженным профилированной направляющей, причем поворотный эксцентриковый опорный элемент выполнен с упорами, взаимодействующими с коромыслом, и снабжен фиксатором относительно коромысла, при этом величина разности радиусов образующей опорной поверхности эксцентрикового опорного элемента в начале и конце профилированного участка больше глубины профиля профилированной направляющей.
Рисунки
Заявка
3762435/23, 26.06.1984
Гатовский К. Я, Кудинов А. П, Костанбаев В. С, Чалов В. В
МПК / Метки
МПК: B64C 25/28
Метки: аппарата, летательного, механизм, системами
Опубликовано: 20.09.1996
