Способ регистрации изображений

Номер патента: 1039368

Формула

СПОСОБ РЕГИСТРАЦИИ ИЗОБРАЖЕНИЙ, заключающийся в том, что экспонируют пленку импульсным излучением и воздействуют на нее электрическим полем для увеличения чувствительности, отличающийся тем, что, с целью повышения стабильности эффекта увеличения чувствительности, поле включают с задержкой от сотен наносекунд до 1 мс после окончания экспонирующего импульса.

Описание

Изобретение относится к фотографии, к способам регистрации изображений на фотографическую пленку, и может быть использовано для увеличения чувствительности пленки.
Известен авторадиографический способ увеличения чувствительности пленки, заключающийся в том, что экспонированную пленку обрабатывают в растворе тиомочевины, содержащем радиоактивный изотоп серы (S³⁵), а усиленное изображение получают на другой пленке при контактном экспонировании ее радиоактивным излучением оригинала.
Недостаток этого способа заключается в необходимости работы с радиоактивным веществом.
Наиболее близким к предлагаемому по технической сущности и достигаемому результату является способ регистрации изображений, заключающийся в том, что экспонируют пленку импульсным излучением и одновременно воздействуют на нее электрическим полем для повышения чувствительности.
Недостаток этого технического решения заключается в том, что для получения стабильного эффекта действия поля, т.е. стабильной величины увеличения чувствительности пленки, необходима очень точная синхронизация экспонирующего импульса и импульса поля. Например, для пленки типа РМ-1 максимальное увеличение чувствительности, равное

200, достигается при одновременности обоих импульсов, а их рассинхронизация всего на 100 нс приводит к уменьшению величины чувcтвительноcти в 10 раз. Hаличие такой большой неcтабильноcти в увеличении чувствительности пленки, а следовательно, и в чувствительности регистрирующей системы в целом, создает трудности при регистрации изображений, так как невозможно предугадать заранее ни уровень плотностей почернений, ни контраст полученного изображения. Обеспечение же стабильного увеличения чувствительности путем синхронизации с точностью

5 нс процессов экспонирования и приложения поля требует сложной аппаратуры.
Цель изобретения - повышение стабильности эффекта увеличения чувствительности.
Поставленная цель достигается тем, что в способе регистрации изображений, заключающемся в том, что экспонируют пленку импульсным излучением и воздействуют на нее электрическим полем для увеличения чувствительности, поле включают с задержкой от сотен наносекунд до 1 мс после окончания экспонирующего импульса.

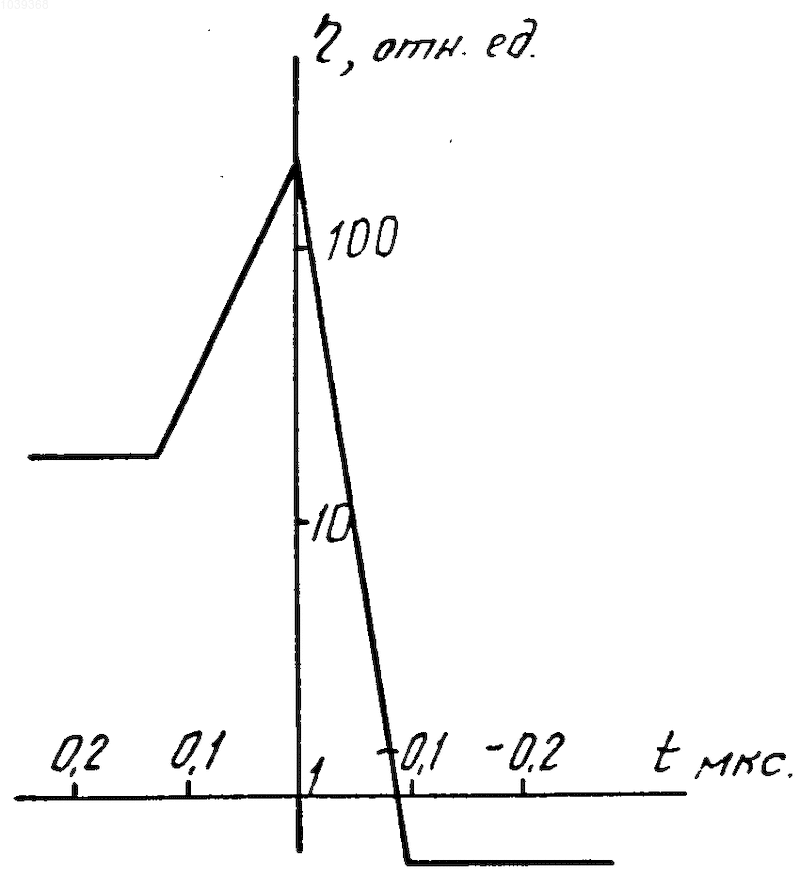

На чертеже приведена зависимость изменения чувствительности

пленки типа РМ-1 от времени t задержки включения электрического поля относительно экспонирующего импульса.
Длительности экспонирующего оптического импульса и высоковольтного электрического импульса на полувысоте составляли порядка 100 нс. За ноль принят момент совпадения максимумов обоих импульсов.
П р и м е р. Пленку РМ-1 помещают между двумя электродами, один из которых является прозрачным, и экспонируют ее через этот прозрачный электрод импульсом света длительностью порядка 100 нс. После окончания экспонирующего импульса с задержкой на электроды подают импульс напряжения длительностью 100 нс, создающий в пленке электрическое поле напряженностью около 3

10⁶ В/см. Затем пленку проявляют обычным образом.
Были проведены опыты, в которых задержку задавали в 1,10, 100 и 1000 мкс. При всех этих задержках получено практически одинаковое увеличение чувствительности пленки, равное примерно 20.
Полученная величина увеличения чувствительности пленки РМ-1 на порядок меньше, чем при одновременном приложении поля к пленке и ее экспонировании, но при приложении поля к пленке с задержкой после окончания экспонирующего импульса обеспечивается стабильная величина увеличения чувствительности в широком интервале времен задержки (порядка 1 мс).
Таким образом, предлагаемый способ позволяет регистрировать изображения со значительным увеличением чувствительности пленки, хотя и несколько меньшим, чем это достигается в известном способе. Но независимость эффекта действия электрического поля от степени синхронности экспонирующего импульса и импульса поля существенно упрощает применяемую для реализации такого способа регистрации аппаратуру.

Рисунки

Заявка

2871903/10, 18.01.1980

Ковтун А. Д, Макаров Ю. М

МПК / Метки

МПК: G03B 41/00, G03C 5/04

Метки: изображений, регистрации

Опубликовано: 15.09.1994
