Воспламенитель камеры сгорания

Номер патента: 1793160

Опубликовано: 07.02.1993

Авторы: Афросимова, Бурцев, Гарипов, Добровольский, Кирейшин, Кондратьев, Кудашев, Шелухо

МПК: F23R 3/24

Метки: газотурбинного, двигателя, камера, кольцевая, малоразмерного, сгорания

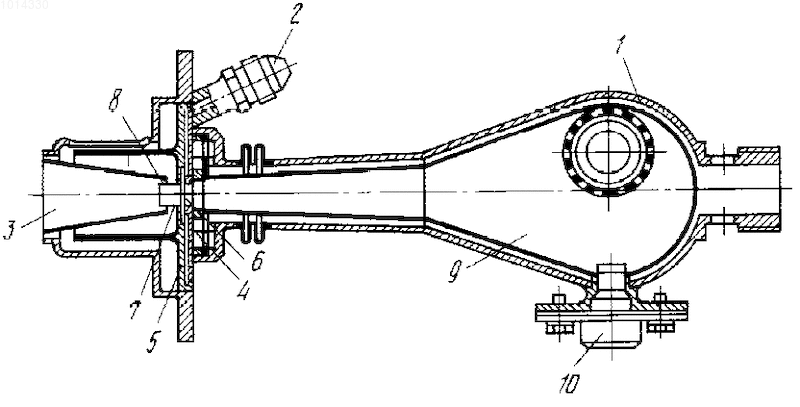

...минимального сечения "д" кольцевого профилированного патрубка 9 перпендикулярна оси "е" камеры и параллельна плоскости "ж", в которой лежат оси симметрии испарительных патрубков 3.Стрелками показаны: К - подвод воздуха в камеру сгорания;- подвод топлива; М - подвод воздуха во фронтовое устройство системы зажигания; М - топливовоздушная смесь; Я - кольцевая струя продуктов сгорания; О - кольцевая струя горючей смеси.Камера сгорания работает следующимобразом. От компрессора воздушный поток К поступает в обьем между корпусом 1 камеры сгорания и жаровой трубой 2 и далее рас-пределяется между испарительными патрубками 3 и проходными отверстиями 4 жаровой трубы, Первоначально осуществляется запуск системы зажигания, Топливоподается в форсунку...

Номер патента: 857800

Опубликовано: 23.08.1981

Автор: Коваленко

МПК: G01N 21/41

Метки: веществ, главных, кристаллических, показателей, преломления

...повреждений, Кроме того, недостатком устройства является отсутствие поворотного механизма держателя камер с жидкостями. При смене камер поворот держателя осуществляют непосредственным приложением вращающегося момента к самому держателю,что снижает надежность устройства и создает неудобства при работе с ним.Целью изобретения является упрощение конструкции камер, повышение удобства работы и надежности эксплуа тации.Указанная цель достигается тем, что в устройстве для определения главных показателей преломления кристаллических веществ теодолитно-иммерсионным способом, содержащем закрепленные на основании держатель с вращающейся иглой и револьвер с камерами иэ оптического стекла для иммерсионных жидкостей, камеры выполне- З ны в виде пар...

Номер патента: 1098331

Опубликовано: 30.01.1994

Авторы: Новиков, Пиралишвили

МПК: F02C 7/26, F02P 23/00

Метки: воспламенитель, камеры, сгорания

ВОСПЛАМЕНИТЕЛЬ КАМЕРЫ СГОРАНИЯ, содержащий корпус с патрубком подвода топлива и камерой энергетического разделения, сообщенной на выходе с коническим соплом, и установленный концентрично ему кожух, образующий с соплом и корпусом соответственно внутренний и наружный каналы, последний из которых подключен к источнику сжатого воздуха, отличающийся тем, что, с целью повышения эффективности смешения топлива с воздухом, внутренний канал снабжен шнековым завихрителем и сообщен с патрубком подвода топлива, а в корпусе установлен перфорированный стакан, образующий с кожухом кольцевой канал с раположенным в нем дополнительным шнековым завихрителем.

Номер патента: 1710802

Опубликовано: 07.02.1992

Авторы: Михайлов, Пауль, Пиралишвили, Софронов

МПК: F02C 7/26

Метки: воспламенитель, камеры, сгорания

...диаметра камеры 3 энерго, разделения соответственно 0,7 - ;0,75 и 0,8 - ;0,9. Внутри кольцевого канала размещен,1 опаточный завихритель 6, канал пере,юлит в сопло 7, подключенное тангенциально внутренней поверхности основной каме 4ры 8 энергетического разделения, которая со стороны, примыкающей к соплу 7, имеет диафрагму 9 с центральным отверстием, а с противоположной - перфорированную камеру 10 для стабилизации фронта пламени и топливную форсунку.Воспламеиитель работает следующимобразом;Сжатый воздух из компрессора с температурой выше 600 К через штуцер 1 попадает 10 в сопло 2 и в виде сильно закрученного потока вытекает в камеру 3 энергетического разделения. Вихрь имеет незначительную радиальную протяженность и перемещается вдоль ее...

Номер патента: 726862

Опубликовано: 30.06.1992

Авторы: Новиков, Пиралишвили, Шебакпольский

МПК: F02C 7/26

Метки: воспламенитель, камеры, сгорания

...топливная Форсунка, свеча установленасоосно с соплом и перед ней помещена крестовина,Однако известнне обеспечивает дстепени подготовкЦелью изобретещение надежностиности Факела,Указанная цельчто между сопломтановлена диафрагвыполнен в виде иного тангенциальнвыходе из котороголивная Форсунка,соосно с соплом икрестовина,Воспламенитель камеры сгорания содержит расположенную в корпусе 1 вихревую камеру . На торцевой стенке 3камеры 2 установлена запальная свеча 4,. 8 воспламенителе имеются также5завихритель воздуха 5, размещенныйперед выходным соплом 5, и топливнаяФорсунка 7, Иежду соплом 6 и завихрителем воздуха 5 установлена диафрагма 8. Завихритель воздуха 5 выполненв эиде по крайней мере одного тангенциального отверстия 9, в стенке...
