B02C 13/02 — с горизонтальным валом ротора

Дробилка, преимущественно для избирательного дробления

Загрузка...

Номер патента: 54996

Опубликовано: 01.01.1939

Автор: Николаев

МПК: B02C 13/02

Метки: избирательного, дробления, преимущественно, дробилка

...ются к о мнеего за- бараения и Известны дробилки для избирательного дробления с вращающимися билами, установленными в неподвижном барабане. В предлагаемой дробилке неподвижному барабану придана коническая форма при расположении оил по образующей цилиндра, в целях увеличения рабочего зазора между билами и барабаном по направлению к выходному концу барабана.На чертеже изображен боковой вид предлагаемой дробилки в разрезе.Дробилка предназначена, главным образом, для избирательного измельчения глин, каолинов и т. п. Материал подается по лотку 77 в полость барабана 7. Внутри барабана 7 установлен вал 2 с билами 4, Вал 2 приводится во вращение от шкива 5, Била 4 расположены по образующей цилиндра, а барабан 7 имеет конусную форму, К...

Дробилка

Загрузка...

Номер патента: 65454

Опубликовано: 01.01.1945

Автор: Гребенников

МПК: B02C 13/30, B02C 13/02

Метки: дробилка

...статора ротор затормаживается окончательно,ЗОБРЕТЕ ВИДЕТЕЛЬСТВУ Предложенная дробилка схематически изображена на чертеже, на котором фиг. 1 представляет поперечный, а фиг. 2 - продольный разрез ее.Вал ротора 1 двигателя уложен в шарикоподшипники, установленные на станинах 2, закрепленных на общей раме 3. На том же валу свободно вращается (на шарикоподшипниках) статор двигателя, к корпусу 4 которого укреплен рабочий барабан дробилки с установочными кольцами 5. К последним подвешены била б на серьгах 7. Барабан с билами окружен снаружи неподвижной чешуйчатой, решеткой о, укрепленной на корпусе 9. Чешуйчатая решетка служит одновременно и для просеивания продукта. Питание двигателя током производится через контактные кольца 10, защищенные...

Молотильно-дробильная машина для кукурузы

Загрузка...

Номер патента: 107808

Опубликовано: 01.01.1957

Автор: Захариевич

МПК: B02C 13/02, A01F 11/06

Метки: молотильно-дробильная, кукурузы

...расположенных ) иде цилиндра ц закрепленных в корпус( и фланце корпуса б. Фг);нец корпу. са прижимается крышкой. КО 1- ческие проходы между ножами служат для выхода крупы.Ротор состоит из восьми нотке 7, стянутых болтами между передшгм диском о и задним диском 9. Задний диск надет на вял 1 с) пос редством втулки и зажат гяйкамп. Впереднем диске имеется окно дляпрохода зерна внутрь ротора.В крышке и корпусе расположены подшипники вала. Кроме того,в крышке имеется горловина дляподачи зерна внутрь дробилки.На вал с одной стороны одет приводной шкив-муфта, а с другой стороны ротор вентилятора.Геометрия ножей разрешает призатуплении режущих кромок поворачивать ножи на 180 вокруг оси,в результате чего ножи снова работают острыми...

Молотковая дробилка

Загрузка...

Номер патента: 125461

Опубликовано: 01.01.1960

Автор: Филиппов

МПК: B02C 13/02

Метки: молотковая, дробилка

...с шибером 8, регулирующим подачу материала из бункера 4 в дробилку, а в нижней части разгрузочное отверстие. Это отверстие перекрывается гладким овальным металлическим листом 5 с чечевицеобразными окнами б, которые расположены в одном ряду и направлены большими осями против потока выходящего из дробилки материала. Окна окантованы бортиками 7, служащими для предотвращения попадания в них наиболее тяжелых по удельному весу и крупных частиц, которые, двигаясь под действием центробежной, силы с большой скоростью по поверхности листа, не могут попасть в окна и снова возвращаются к загрузочному люку дробилки для повторного дробления,Мелкие же частицы, в силу их небольшого веса, располагаются в верхней части движущегося слоя материала и...

Устройство для отделения готовых продуктов тонкого и грубого помола, используемое, например, в комплекте с бильной мельницей

Загрузка...

Номер патента: 136616

Опубликовано: 01.01.1961

Авторы: Крестьянцев, Кригмонт, Белинский, Климов, Соколов

МПК: B07B 11/04, B02C 13/02

Метки: мельницей, тонкого, грубого, помола, отделения, готовых, например, бильной, комплекте, продуктов, используемое

...установлен на корпус 3 с таким расчетом, чтобы воронка 9 возврата охватывала конусное перекрытие 10 отбойной плиты 5. Корпус 8 и воронка 9 возврата в верхней своей части имеют круглое сечение, что позволяет соединить их без зазоров с кожухом 11, в котором помещены136616поворотные в горизонтальной плоскости лопатки 12 центробежного се. паратора, Зазоры между конусным перекрытием 10 и воронкой возврата 9 перекрыты клапанами-мигалками 13. В крышке 14 кожуха 11 вмонтирован выходной патрубок 15, внутри которого помещена подъемная манжета 16.Продукт размола, транспортируемый сушильным агентом из мельницы 1, по диффузору 4 поступает в первую нижнюю ступень сепарации, где он встречается с отбойной плитой 5, теряет скорость и изменяет...

Молотковая дробилка

Загрузка...

Номер патента: 136617

Опубликовано: 01.01.1961

Автор: Ильин

МПК: B02C 13/02

Метки: дробилка, молотковая

...приемной камере щийся барабан, о мыкаюгцим к бар Известна молотковая дробилка для измельчения материалов, например мелкого влажного угля, включающая корпус, врашающийся молотковый ротор, приемную камеру и выгрузочнос устройство.Однако в ес приемной камере бываст зависание поступающего материала,В предложенной молотковой дробилке этот недостаток устранен и ликвидировано зависание поступающего в приемную камеру материала за счет установки в ее верхней части вращающегося барабана, очистка которого, в свою очередь, осуществляется примыкающим к нему выступом футеровочной плиты,На чертеже изображена вср."няя часть предложенной молотковой дробилки.Мелкий влажный материал, например каменный уголь, подлежащий измсльчению в дробилке, подастся в...

Машина для приготовления кормов

Загрузка...

Номер патента: 139925

Опубликовано: 01.01.1961

Автор: Тертышников

МПК: B02C 13/04, A01F 29/00, B02C 13/02 ...

Метки: кормов, приготовления

...от обрабатываемых кормов - сухих или влажных, твердых или волокнистых и т. д.Особенностью предлагаемой маш 1 ц 1 ы является совокупное применение молотков режущих скоо, ножевого Ояряояця и ецста с Отражательными козырьками 10 лотк и режущие скобы смонтированы на основном барабане, а решето - под барабаном, Ножевой барабан установлен в приемной камере.Комплексное применение основнь 1 х частей машины делает ее более универсальной по сравнению с существующими универсальными кормодробилками и упрощает конструкцию. Рабочие органы съемные, легко фцксиру 1 отся в рабочем и иерааочем положениях и легка заменяются.11 спользованце машины обеспечивает повышение производцтельцост 1 труда, повышает Б иоедаемость и увагваемость кормов,...

Дезинтегратор

Загрузка...

Номер патента: 149669

Опубликовано: 01.01.1962

Авторы: Сафронов, Лагун

МПК: B02C 19/00, B02C 13/02

Метки: дезинтегратор

...поверхностях дисков обеих корзин ифланце второй корзины закреплены с помощью мелющих пальцевсменные кольца и полукольца, выполненные из листового металла.На чертеже изображен ротор предложенного дезинтегратора вразрезе,Толщина дисков 1 и 2 ротора дезинтегратора меньше заводскойна величину, равную толщине накладываемых на них колец 3 и 4,Кольца 3 и 4 прижаты к дискам 1 и 2 резьбовыми мелющими пальцами 5. На участок б фланца 2 наложены полукольца 7, также прижатыек фланцу хвостовиками резьбовых мелющих пальцев 8, Это позволяез демонтировать полукольца б без разборки дезинтегратора,При работе дезинтегратора с роторами такой конструкции изнашиваются уже не сами фланцы, а надетые на них кольца 3 и 4 и полукольца 7.Министерство речного...

159098

Загрузка...

Номер патента: 159098

Опубликовано: 01.01.1963

МПК: B02C 13/286, B02C 13/02

Метки: 159098

...е):ыи с",ин 1 ьны ПГснто)1, из )ель цы,) по каналу 2 ГОсгуи)сг 1:, нор)у 1)1)с.ГП,;:Тсльиу)11 секи)ю 5 .спарации, Где ОасполО)ко) О 1 сбс)1-.)л)1, 1 ), тернет скорость и направ- ЛЕНИС ДВИЖЕНИЯ. ПРИ ЭТО. СВС 1).СКРУПНЫС фРПКЦИИ П 1)ОДУКТ 2 Рс 3:сОЛ 2 Быпа;.2 ют из потока н пй Ооси)1 сторонам кана;12 2 Бозвраща)отея В мельницу 1 дл 5 после;уюшсГо домола. Среди)н) и тонкие фракции пыли ТРБНСПОРТИРЗЮТСП ВС 3)ОР 10 СЕ)СЦИО О, НБЛ 5 ПОЦЮСП ПРОДОЛЖСНИС) ССКЦИИ о. 32 ТЕ)1, ПРОИДЯ ЧСРСЗ ОО 12 СТЬ Р 1 СИОЛОЖЕНН 51 ПОВОРОТНЫХ ШЦИО- ров 6 н 7, пыль за;анисй тонкости Вьн:оситс 5 Из с.Паратор 2 через ВыМ 159098 одной патрубок о прямоугольного сечения, а грубые фракции, оседая между перегородками 9, возвращаются через клапаны-мигалкиО и через первую...

Установка для измельчения и смешивания минеральных удобрений

Загрузка...

Номер патента: 181975

Опубликовано: 01.01.1966

МПК: B02C 13/02, B02C 19/00

Метки: удобрений, минеральных, смешивания, измельчения

...ниящая бункер й аппарат, ехгра иными зкн нзмельвода, отлишення каченерего- располого аппавую ции пово- плоскоИзвестны установки для измельчения и смешивания минеральных удобрений, включающие бункер со шнековым питателем, дробильный аппарат. состоящий из ротора и деки с трехгранными стержнями, транспортер для выгрузки измельченного материала и механизм привода.В предлагаемой установке для улучшения качества измельчения удобрений с устранением пылеобразования и повышения производительности, дека выполнена цилиндрической, надета на ротор на общий приводной вал с выгрузным транспортером, Стержни деки выполнены поворотными и расположены в радиальной плоскости. Выгрузной транспортер данной установки выполнен поворотным с реверсивным...

178714

Загрузка...

Номер патента: 178714

Опубликовано: 01.01.1966

Авторы: Коренман, Клещев, Андреев, Поздн

МПК: B28C 1/18, B02C 13/02

Метки: 178714

...на основании 7 рельсового пути г.5 На горизонтальном валу расположены съемные втулки 8 с закрепленными на них режущими органами 9 (например, по три на каждой секции), что обеспечивает прц поломке или износе режущих органов цх быструю сме ну без простоя оборудования, Режущие органы по длине вала смещены последовательно относительно друг друга на угол 15 и обрдзуют винтовую линию, обеспечивая отброс в сторону каменных включешй и других пород 15 выше четвертой категории. На раме самоходной тележки установлены очистители 10 режущих органов н колосников решетки ящичного подавателя от образования тдк идзывд- мых гребней.20 Комковые илц мерзлые куски глины с самосвдла или вагонетки сгружа 1 от ид колосиико.вую решетку яши нного поддвдтеля и...

198898

Загрузка...

Номер патента: 198898

Опубликовано: 01.01.1967

МПК: B02C 13/26, B02C 13/02

Метки: 198898

...состава дробленого материала, Достигается это тем, что с торцов ротора жестко закреплены диски, наружные диаметры которых равны или больше диаметра окружности вращения бил.1-1 а чертеке показан описываемый ротор, вертикальный разрез,Ротор включает горизонтальный вал 1, корпус 2 била 3. С торцов ротора жестко закрепчены диски 4, наружные диаметры которых больше диаметра окружности вращения бил. Это предотвращает попадание материала в зазор между торцами ротора и корпусом 5 дробилки, т, к. слой материала, который образуется на роторе во время работы будет располагаться ниже диаметра дисков,В корпусе 5 дробилки диски расположены 5 заподлицо с бронефутеровкой б корпуса. Дляэтого в бронефутеровке сделаны соответствующие вырезы, В...

Ротор дезинтегратора

Загрузка...

Номер патента: 233446

Опубликовано: 01.01.1969

Авторы: Удрас, Янсоо, Ууемыйз

МПК: B02C 13/02

Метки: ротор, дезинтегратора

...св.191335 известен ротор де тегратора, предназначенный для измельче и смешения сыпучих сырьевых матерна например песка, извести и т. д,Цель изобретения - уменьшение износа тора. Это достигается тем, что к его коль между отбойными выступами укреплены п ки, расположенные под острым углом к ра су ротора, с ширшой, увеличивающейся внутреннего круга к наружному, причем п ки выполнены прямыми сегментообразнымНа чертеже представлен описываемый К кольцам 1 ротора прикреплепланки 2 прямой или сегментообрмы. Отбойные выступы 3, приваренцам могут быть различного поперения. Износу подвергаются края отступов.Обрабатываемый материал, попцентр ротора под воздействием ценсилы, направляется от внутренних тора к наружным. Кр шеншо друг к другу...

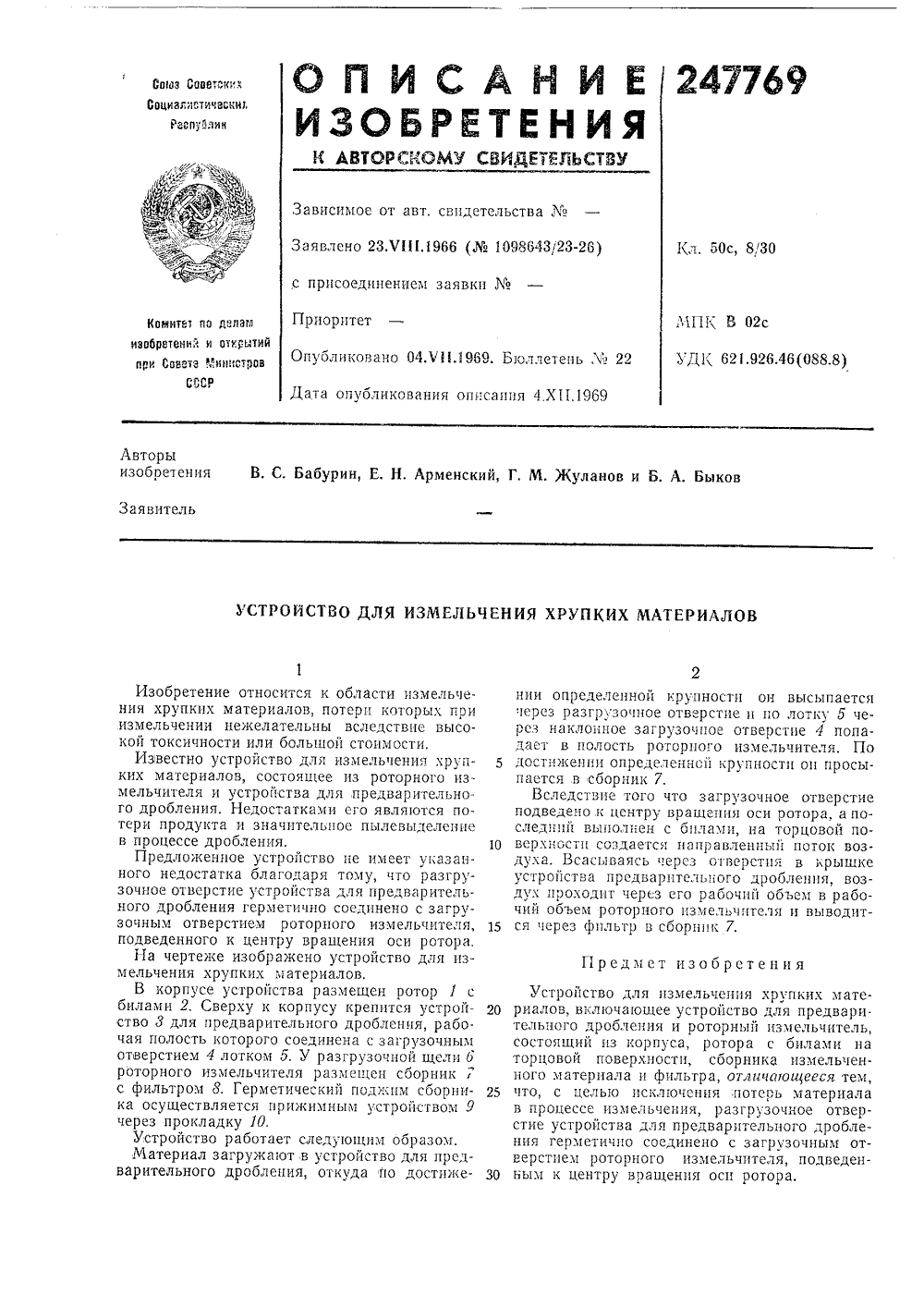

Устройство для измельчения хрупких материалов

Загрузка...

Номер патента: 247769

Опубликовано: 01.01.1969

Авторы: Армейский, Жуланов, Быков, Бабурин

МПК: B02C 13/02

Метки: хрупких, измельчения

...измельчителя, подведенного к центру вращения оси ротора.На чертеже изображено устройство для измельчения хрупких материалов,В корпусе устройства размещен ротор 1 с билами 2. Сверху к корпусу крепится устроцство 8 для предварительного дробления, рабочая полость которого соединена с загрузочным отверстием 4 лотком 5, У разгрузочной щели 5 роторного измельчителя размещен сборник с фильтром 8. Герметический поджцм сборника осуществляется прижимным устройством 9 через прокладку 10.Устройство работает следующим образом.Материал загружают в устройство для предварительного дробления, откуда по достиженци определенноц крупности он высчерез разгрузочное отверстие ц по лотрез наклонное загрузочное отверстиедает в полость ротарпого...

Молотковая дробилка

Загрузка...

Номер патента: 249169

Опубликовано: 01.01.1969

Авторы: Зорохович, Попельник, Мустафин

МПК: B02C 13/02

Метки: молотковая, дробилка

...повышения производительности и улучшения качества дробления, отделения мелких фракций из продуктаи уменьшения запыленности воздуха, концентрично ротору установлены решета, имеющиев верхней части отверстиепротив которогорасположено загрузочное отверстие, выполненное в верхней части корпуса.Кроме того, с целью обеспечения свободного доступа к внутренним частям дробилки,боковые стенки корпуса шарнирно прикреплены к днищу.На чертеже схематически изображена четверть разреза молотковой дробилки по плоскссти, перпендикулярной оси вращения ротора,Молотковая дробилка состоит из ротора 1,корпуса 2 с шарнирно крепящимися на немкрышками 3, являющимися стенками дробилки, устройства 4 для крепления решет с закрепленными на нем решетами 5 и...

Дробилка кормов

Загрузка...

Номер патента: 258755

Опубликовано: 01.01.1970

Авторы: Заушицын, Павлов, Майковска

МПК: B02C 13/02, A01F 29/00

Метки: кормов, дробилка

...с кожухом вентилятора, второй - его же с дробильной камерой. К этой камере, снабженной декой 8, примыкает выводная5 камера 9, соединенная диффузором 10 со всасывающим патрубком вентилятора и трубчатой насадкой 11 - с трубопроводом 7, У входа в камеру 9 установлен поворотный отражательный щиток 12, а в трубопроводе 7 10 у насадки 11 - регулировочная заслонка ИТехнологический процесс состоит в следующем.Зерно через регулировочный щиток загрузочного ковша поступает в дробильную ка меру, где разрушается дробильными молотками вращающегося ротора, взаимодействую.цими с рифленой декой. Измельченное зерно через щель, образованную отсекающим выступом дробильной камеры и поворотным 20 отражательным щитком, поступает в выводную камеру. Далее...

Мелющий вентилятор

Загрузка...

Номер патента: 281722

Опубликовано: 01.01.1970

Авторы: Макушенко, Дианов

МПК: F23K 1/00, B02C 13/02

Метки: мелющий, вентилятор

...энергии на. постоянную перекачку этого балластного объема и ненужное перепзмельченне заключенной в нем готовой пыли, а также повышает удельный износ мелющих лопаток ротора.5 1.1 ель изобретения - повышение производительности вентилятора и снижение расхода энергии па помол. Это достигается тем, что ротор вентилятора имеет камеру домола, отделенную от основной размольной камеры О глухим несущим диском.На фиг, 1 показан предложенный вентилятор; на фиг. 2 - то же, с расположением камеры домола в средней части ротора.Вентилятор содержит корпус 1 улиточной 5 формы с патрубком 2 для подачи смеси топлива с сушильным агентом и установленный в корпусе ротор 3, разделенный несущим диском 4 на две камеры, Одна камера 5 служит для размола свежего...

Устройство для размола и сжигания угля в шахтно-мельничных установках

Загрузка...

Номер патента: 288217

Опубликовано: 01.01.1970

Авторы: Штейнберг, Всесоюзный, Долганов

МПК: B07B 7/04, B02C 13/02

Метки: угля, шахтно-мельничных, сжигания, установках, размола

...сопротивление. Это приводит к необходимости работы установок под наддувом и обязательному уп лотнеиию мельниц. течек сырого уг телей, г также к дополнительным мощности иа преодоление аэродин сопротивления тракта.Цель изооретения - получение мола и повышение экономичности Для этого сепаратор сделан двухст с малым сопротивлением, мельница диальный подвод топлива к ротору, горелка выполнена с малым аэроди сопротивлением.На фиг. 1 показан разрсз пред стро 1 ства; на фиг. 2 - вид по ст частичным разрезом по линии Б - Б Устройство содержит бильную мельии двухступенчатый шахтный сепаратор 2 ма сопрот;вления, вихревую горелку 3 ма сопротивления и течку 4 для радиаль 20 подвода топлива и ротору мельницы. Работа устройства происходит следуо...

Молотковая дробилка

Загрузка...

Номер патента: 288534

Опубликовано: 01.01.1970

Авторы: Новоскольцев, Ходоиг, Зимаскоп, Смольский

МПК: B02C 13/02

Метки: дробилка, молотковая

...дробилка в разрезе; на фиг. 2 - установка колосниковой решетки в корпусе дробилки с Выжимцым механизмом. сходи 1 хагс)и 1, Истпаег с)сз п)иех 1- пую горловину в дробилку, где измельчастся до цеооходимОЙ кппости хлотками 1, закрепленными шарцирю ца роторе 2. Центро 5 Ос)кнътми силамц 13 хе,ьчаемыЙ матс)иа,1прижимается к футеровочцым плитам закрепленным на корпусе 4 дробилки. Футе)ОВОчцые плиты В 11 полнсны с Выступами, способствующими блес быстрому измел)чси нию исходпогматериала. Для ирс 1 х)апспия от запггыбовки приемИ)й горлВины в крпус дробилки вмопирвац очисгцой барабан 5). ИзмсльченпьЙ материал просыпается между колси;Нами Ко:СНИКВОЙ )сп)еткп 6, ко то)251Гтап)Влсца В ц 2 клопнь Нап)2 ВЛЯ 1- пнх 7 корпуса д)0)Илки.Для изВлечс...

Устройство для активации песка

Загрузка...

Номер патента: 299248

Опубликовано: 01.01.1971

Авторы: Левицкий, Мишунина, Колышев, Государственный, Артемьев, Гераскина, Туманов

МПК: B02C 13/02

Метки: песка, активации

...лотка 8, предназначенного для выдачи готового продукта, передача к ротору осуще твляется через приводной вал 9,Устройство для активации песка работает следующим образом Песок загружается в бункер 2 и под собственным весом просыпатся вниз. Дном бункера являются усеченные конусы с основаниями, направленными вверх. Конусы разделяют поток песка на два направления - наружное и внутреннее. В вершинах конусов имеются кольцевые прорези, через которые песок поступает в дозатор 10. Дозатор пропускает необходимое, наперед заданное, количество песка по наружному и внутреннему кольцевым отверстиям в раоочую камеру мельницы, где песок попадает на быстро вращающийся ротор 4 и радиальными лопастями 11 отбрасывается в стороны. Для предохранения...

Роторная дробилка

Загрузка...

Номер патента: 301168

Опубликовано: 01.01.1971

Авторы: Дорожного, Всесоюзный, Стрельцов

МПК: B02C 13/02

Метки: роторная, дробилка

...откатывающейся части на оси 7 шарнирно закреплен рычаг 8, имеющий снизу захватный стержень 9, а сверху рукоятку 10.Захватный стержень входит в пазы 11 захватов 12, укрепленных на станине.0 При закрытом корпусе рычаг 8 занимаетвертикальное положение. Чтобы раскрыть корпус и сделать ротор доступным для удобной смены бил, достаточно потянуть за рукоятку рычага. В результате захватный стержень 5 упирается в паз захвата 12, а на оси 7 создается усилие, превышающее усилие на рукоятке 10 во столько раз, во сколько плечо рукоятки больше плеча оси. Это позволяет преодолевать повышенное сопротивление при трога нии части 2 корпуса с места. При этом рычаг8 наклоняется, а захватный стержень выходит из паза захвата и не препятствует дальнейшему...

Дробилка для размола минералов и минеральных материалов средней твердости

Загрузка...

Номер патента: 305619

Опубликовано: 01.01.1971

Авторы: Пнетранное, Кшиштоф, Польска, Иностранцы

МПК: B02C 13/02

Метки: размола, минеральных, дробилка, минералов, твердости, средней

...о; пошегио к ро гору.1(оццс)ггрпчпо ротору смон)ировапы две системы пардллсл)и)ык колец: впутреппяя с 15 более широкими щслямп: паружпяяс бол:с узкими.Поступа)ощпй В дро)бплк з)31 с:)иа.1 .3, тыВяетс 51 и 010011 Вдсгс 5 Ня 13 цугзе)п 10 О с 1. рону спетомы ко,1 сц, причс.1 од 1 сврсз)си по 20 п р 0 и с к Од 51 и р 0:с с с д р О ОС 1 с и п 51;3 11 с 1 сг , 11 - цык и рсж щик мсил.1 Й и процесс к:120 пф)1- кации.Н 2 фпг. 1 пзображспр: пальцы 1 разрез дробилки, пс д.Ссг 1 ярпь;1 к ;:1; 1 25 фиг. 2 - всртпкальцып разрез дроо)лки вдоль ее оси; па фпг. 8оке.,ы всрт кс.)ь 1 ь:к сечений копс)р 3 кп 11 ппык разовпдпо; 1;и ; о- ОИЛКИ ВДОГЬ 11".; ОССИ; 111 фИГ, О - С.С)12;овидпости дрооилки в вертикальном сечеции, :3 српецдикулярцом к ес осям: ца...

Роторная дробилка: ••• -. яч.; г: •. •; “т r. -ffi (л, ••. ••: ii, ii-• •. u5at

Загрузка...

Номер патента: 326978

Опубликовано: 01.01.1972

Авторы: Стрельцов, Научно, Коммунального, Центральный

МПК: B02C 13/02

Метки: яч, роторная, ii•, дробилка

...ротора, приходящееся на одну порцию материала; 111 - условие синхронизации движения порции материала и бил ротора, заключающееся в том, что взаимное расположение ячеек барабана питателя и бил ротора фиксируется цепью 27 с таким расчетом, чтобы порция материала подходила к окружности ротора в тот момент, когда одно из бил отошло на величину Х от места удара А.Материал, подлежащий дроблению, подается непрерывным потоком в воронку 11 в количестве, не превышающем производительность дробилки. В момент прохоядения ячейки 10 барабана 8 под воронкой порция материала, накопившаяся над барабаном, падает в ячейку и, будучи захвачена ею, увлекается во вращение, указанное стрелкой. При этом излишек материала срезается скребком 20. Попадая под...

Молотковая дробилка для измельчения твердых материалов

Загрузка...

Номер патента: 329901

Опубликовано: 01.01.1972

Авторы: Салазкин, Кустов, Полухин, Янкевич, Устькачкинцев, Пешехонов

МПК: B02C 13/02

Метки: твердых, дробилка, молотковая, измельчения

...3. перемещением которого в вертикальном направлении образуется зазор между корпусом 1 и днищем т для прохождения воздуха через среднюю зону дробилки в систему сепарации размельченного материала. В боковых стенках корпуса над роторами имеются две крышки 4, перемещением которых регулируется размер щели в верхней части дробилки. С целью устранения попадания измельченного материала из зоны одного ротора в зону другого установлена отражательная перегородка, пргекрепленная ,к торцевым стенкам корпуса дробилки.В верхней части дробилки расположен лок 5 для ввода материала на дробление и вывада товарного продукта, В горловине люка по ее периметру выполнена щель, ширина которой регулируется перемещением заслонки б.Работает дробилка следующим...

Молотковая дробилка

Загрузка...

Номер патента: 351578

Опубликовано: 01.01.1972

Авторы: Библиотека, Конструкторское, Попельннк, Механизации, Маринчев

МПК: B02C 13/284, B02C 13/02

Метки: дробилка, молотковая

...и лругой отрасли промышленности.Известна молотковая дробилка, содержащая,корпус, шарнирно закрепленные в нем траверсы, решета, карман для улавливания металла, ротор.Цель изобретения - повышение зффективности дробления. Достигается это тем, что решетасмонтированные на траверсах по всей поверхностями вокруг ротора, закреплены на траверсах с помощью прижимных поворотных рам, установленных на шипах траверс и притсрепленных с наружнойих клиньяхти, а в нижней части корзтуса тра. версы смонтированы на оси при помощи вплочного крепления. На фиг, 1 язображена дный разрез; на фиг, 2 - рфиг, 1.Дробилка содержит трарых крепятся прижпмлые2 и 3, уст ановленны е п апах 4. Крепление прпжимньна шипа.; - вилочное, чтострой и удобной сборке,ротные...

Библиотека i

Загрузка...

Номер патента: 351579

Опубликовано: 01.01.1972

Авторы: Аштно, Чудинов, Бабурин, Шихалев, Жуланов

МПК: B02C 13/02

Метки: библиотека

...с помощью загрузочных окон с помольной камерой, расположенной со стороны прилегающей к валу торцовой поверхности ротора.На чертеже изображена предлагаемая мельница.Центробежная мельница состоит из корпуса 1, вала ротора 2, установленного на радиально-упорных подшипниках 3. На обеих сторонах диска ротора радиально за,креплены лопасти (билы) 4. Наружные концы бил окружены отбойными кольцазги 5 и б. Отбойное,кольцо 5 устанавливается в корпусе 1, а кольцо 6 - в крьсшке 7, Диск 8 ротора имеет центральное отверстие 9, которое соединено загрузочными окнами 11 с рабочим объемом помольной камеры со стороны торцовой поверхности 10, прилегающей к валу. Между диском ротора и кольцами расположены, кольцевые разгрузочные щели 12 и 13. К...

Двухроторная аэробильная мельница

Загрузка...

Номер патента: 353738

Опубликовано: 01.01.1972

Авторы: Раст, Головков, Шабанов

МПК: B02C 13/02

Метки: мельница, двухроторная, аэробильная

...в один или несколько ярусов лопастями, по наружному диаметру которых смонтированы конусные обечайкп с расширением конуса от места его прикрепления к месту выхода продукта, причем лопасти с конусными обечайками одного ротора заходят внутрь другого ротора и перекрывают друг друга; размольные лопасти роторов расположены под углом 5 - 45 к горизонтальной оси роторов.На фиг, 1 изображена предлагаемая мельница; на фиг. 2 - разрез по А на фиг. 1.Двухроторная аэробильная мельница состоит из кожуха 1 с вращающимися в нем в разные стороны роторами 2 и 3 с лопастями 4, 5 и 6. Материал и воздух вводятся через течку 7, первый ротор приводится во вращение от вала 8, который расположен внутри вала 9,приводящего во вращение вторпривода 10,Ротор 2...

Роторная дробилка для помола влажного вязкогоматериала

Загрузка...

Номер патента: 354889

Опубликовано: 01.01.1972

Авторы: Всесоюзный, Ивачев, Сто

МПК: B02C 13/02

Метки: вязкогоматериала, роторная, помола, дробилка, влажного

...и 25 отражателшОй обоймой благодаря стяжке 19с левой и правой резьбой. На корпусе 1 дробилки соосно с осью качания отражательной обоймы 7 и осью вращения первого валка 12 установлен мотор-редуктор 20, Тихоходный 30 вал 21 последнего проходит через цапфу 13и соединяется с валом 22 вращения первого валка 12 через муфгу свободного хода 23 (или храповую муфту). Для ввода и отвода сушильного агента в нижней н верхней части корпуса имеются патрубки 24 и 25.Дробилка работает следующим образом, Материал через загрузочный патрубок 2 поступает в рабочу 1 о зону дробилки, где измельчается билами 5 ротора 4, а также при ударах об отражательную плиту 6, валки 8 обоймы 7 и в соударении между собой. Измельченный материал через щель в между цил 1...

Ударно-центробежная мельница

Загрузка...

Номер патента: 355979

Опубликовано: 01.01.1972

Авторы: Куринный, Лебедев, Давиденко, Фастов

МПК: B02C 13/02

Метки: ударно-центробежная, мельница

...на внутренние паверхнооти камеры измелычения и рабочие органы и интенсифика ции,процесса измелычения в предлагаемой мелынице приводной вал выполнен полым, на конце которого смонтирована многосэпловая планшайба, а на откидной,крьпшке камеры закреплен кольцевой коллектор с отверстиями-саплами для истечения сжатого воздуха или га,за.На фиг. 1 показана,предлагаемая мельница; на фиг. 2 - кольцевой коллектор и сечение его по плоскости сопл; на фиг. 3 - многосэпловая планшайба и поперечное се.чение планшайбы по плоскостям сопл.Мельница содержит камеру 1 измельчения, внутри, которой рааположен полый вал 2. Продукт, предназначенный для измельче.ния, по течке 8 подается в камеру 1 измель О чения. По каналу полого вала 2 и штуцеру 7подаетоя...

Молотковая дробилка

Загрузка...

Номер патента: 384544

Опубликовано: 01.01.1973

Авторы: Головное, Кучинскас, Гиршин, Вители

МПК: B02C 13/02

Метки: молотковая, дробилка

...радиальной составляющей скорости воздушного потока, которая в конечном счете определяет воздушную производительность дробилки.Ротор включает два диска 7 смц валами 8, соединенных междуками лопаток 9 и молотков 10,Такое выполнение позволяет снизить металлоемкость ротора и освободить пространство в дробилке для создания потенццальцовихревого поля и свободного течения потока.Блок лопаток состоит из расположенных по окр 1 ужности ротора одна за другой двух лопаток 11, соединенных между собой сегментами для создания им необходимой прочности.Лопатки занимают 0,80 диаметра диска, а р=25, исходя из условий получения наибольшей производительности и напора воздуха.384544 Предмет изобретения Составитель Д. Гончаров Редактор Г. Кузьмина Техред...
